数铣期末试卷B.doc

班级 姓名 学号：
装 订 线
杭州汽车高级技工学校
2012学年第一学期《数控铣工理论B卷》期末试卷
题号
一
二
三
四
五
六
总分
得分

一、填空题（1*25=25分）
1、机床对刀是通过系统操作面板上的 来找出具体的机械坐标值。
2、根据实际需要，经常使用的量具有 、 、 等。
3、用切削工具（包括刀具、磨具和磨料）把坯料或工件上多余的材料层切去成为切屑，使工件获得规定的几何形状、尺寸和表面质量的加工方法叫 。
4、主程序用 和 表示主程序结束，而子程序则用 表示子程序结束。
5、数控铣床的刀具补偿功能分为 和 。
6、任何切削加工都必须具备3个基本条件: 、 和 。
7、指令G54，表示 ，主轴停止旋转指令为 ；主轴吹气启动指令为 ，快速移动指令为 。
8、根据精度，机械加工可分为： 、 、 三种方式。
9、数控编程可分为 和 两种。
10、G41和G42是半径补偿指令。刀具加工工件时，若顺着刀具前进方向观察，刀具偏移在工件轮廓线的 ，则选用G42。
11.确定数控机床坐标轴时规定，传递动力和运动的主轴为 坐标轴。
12.切削液的作用主要是冷却和 。

二、选择题（1*18=18分）
1．计算机辅助制造用（ ）表示
A、 CAD B、CAM C、ATC D、CNC
2、机械加工时为了人生安全应当文明生产，针对眼睛的保护措施为（ ）。
A、 带头盔 B、远离切削加工 C、带护目镜 D、永久关闭机床安全门
3、机床操作面板上用于程序字删除的健是（ ）。
A、 INSERT B、ALTER C、DELETE D、EOB
4、在MDI状态下G90 G54 G00 X0 Y0 的意思是（ ）
A、 机床归零 B、主轴正转 C、检验工件坐标系 D、机床报警或不动
5、（ ）是编程人员在编程时使用的，并由编程人员在工件上指定某一固定点为 原点，所建立的坐标系。
A、 工件坐标系 B、机床坐标系 C、右手笛卡尔坐标系 D、标准坐标系
6、当切屑液流量减小且加水无用时，应当检查（ ）。
A、水箱是否垃圾过多 B、切削液指令是否打开 C、继续加水 D、关机等待
7、我们常用的铣刀刀柄规格一般是（ ）。
A、 BT20 B、BT32 C、BT50 D、BT40
8、铣刀在进给中相邻的刀具中心距称为（ ）。
A、 铣削深度 B、铣削宽度 C、进给量 D、切削量
9、游标卡尺的测量精度通常为（ ）mm。
A、 0.01 B、0.001 C、0.1 D、0.02
10、FANUC系统可实现子程序（ ）级嵌套。
A、 看具体系统目前最多5级 B、4 C、3 D、2
11、当以脉冲当量作为编程单位时，执行指令 G91 G01 X1000 ,刀具移动（ ）mm。
A、 0.001 B、0.01 C、 0.1 D、 1

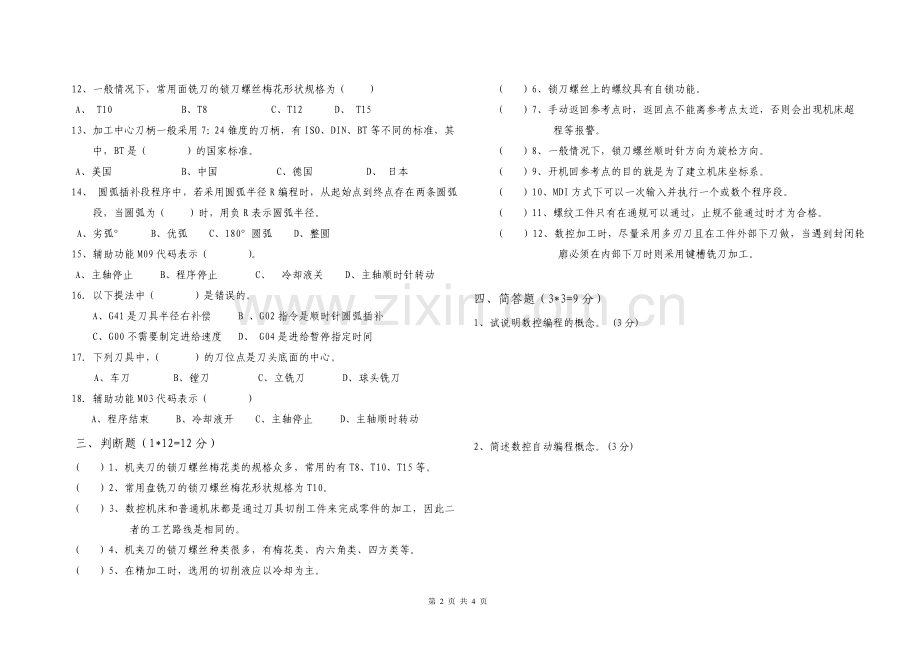

12、一般情况下，常用面铣刀的锁刀螺丝梅花形状规格为（ ）
A、 T10 B、T8 C、T12 D、 T15
13、加工中心刀柄一般采用7：24锥度的刀柄，有ISO、DIN、BT等不同的标准，其中，BT是（ ）的国家标准。
A、美国 B、中国 C、德国 D、 日本
14、 圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧段，当圆弧为（ ）时，用负R表示圆弧半径。
A、劣弧° B、优弧 C、180°圆弧 D、整圆
15、辅助功能M09代码表示（ ）。
A、主轴停止 B、程序停止 C、 冷却液关 D、主轴顺时针转动
16．以下提法中（ ）是错误的。
A、G41是刀具半径右补偿 B 、G02指令是顺时针圆弧插补
C、G00不需要制定进给速度 D、 G04是进给暂停指定时间
17．下列刀具中，（ ）的刀位点是刀头底面的中心。
A、车刀 B、镗刀 C、立铣刀 D、球头铣刀
18．辅助功能M03代码表示（ ）
A、程序结束 B、冷却液开 C、主轴停止 D、主轴顺时转动
三、判断题（1*12=12分）
（ ）1、机夹刀的锁刀螺丝梅花类的规格众多，常用的有T8、T10、T15等。
（ ）2、常用盘铣刀的锁刀螺丝梅花形状规格为T10。
（ ）3、数控机床和普通机床都是通过刀具切削工件来完成零件的加工，因此二者的工艺路线是相同的。
（ ）4、机夹刀的锁刀螺丝种类很多，有梅花类、内六角类、四方类等。
（ ）5、在精加工时，选用的切削液应以冷却为主。
（ ）6、锁刀螺丝上的螺纹具有自锁功能。
（ ）7、手动返回参考点时，返回点不能离参考点太近，否则会出现机床超
程等报警。
（ ）8、一般情况下，锁刀螺丝顺时针方向为旋松方向。
（ ）9、开机回参考点的目的就是为了建立机床坐标系。
（ ）10、MDI方式下可以一次输入并执行一个或数个程序段。
（ ）11、螺纹工件只有在通规可以通过，止规不能通过时才为合格。
（ ）12、数控加工时，尽量采用多刃刀且在工件外部下刀做，当遇到封闭轮廓必须在内部下刀时则采用键槽铣刀加工。

四、简答题（3*3=9分）
1、试说明数控编程的概念。 (3分)

2、简述数控自动编程概念。(3分)

3、简述数控程序字—地址格式。(3分)

五、计算题（16分）
1、将下图中各标注点A、B、C的坐标写出。（6分）

2、绘图题，根据下列程序，在图中画出
刀具中心在XY平面内的走刀轨迹。(6分)
O002
N10 G90 G54 G17 G40;
N20 ………;
N30 G00 XO YO ;(O)
N40 Y-30 ;(A)
N50 G91 G01 Y-30 F100;(B)
N60 G02 X-30 Y-30 I-30;(C)
N70 G90 G01 X-90 Y-30 ;(D)
N80 G91 G01 X30 Y30 ;(E)
N90 G03 X30 Y-30 R30 ;(F)
N100 G90 G00 XO YO ; (O)
………
N200 M30;

3、加工某一工件，已知键槽刀转速为500 r/min，选择每齿进给量为 0.15mm，试求进给速度 F 。（4分）

六、编程题（20分）
加工如图所示，要求编程方向为O→A→B→C→D→E→F→G→H→O，加工切削深度
为3mm，材料为铁，加工刀具为直径为Φ12mm的键槽刀，V=18m/min，fz=0.15mm，
试编制数控铣加工程序。
题目要求：1、切削三要素计算（3*3分）
2、加工程序（11分）

第 4 页 共 4 页
