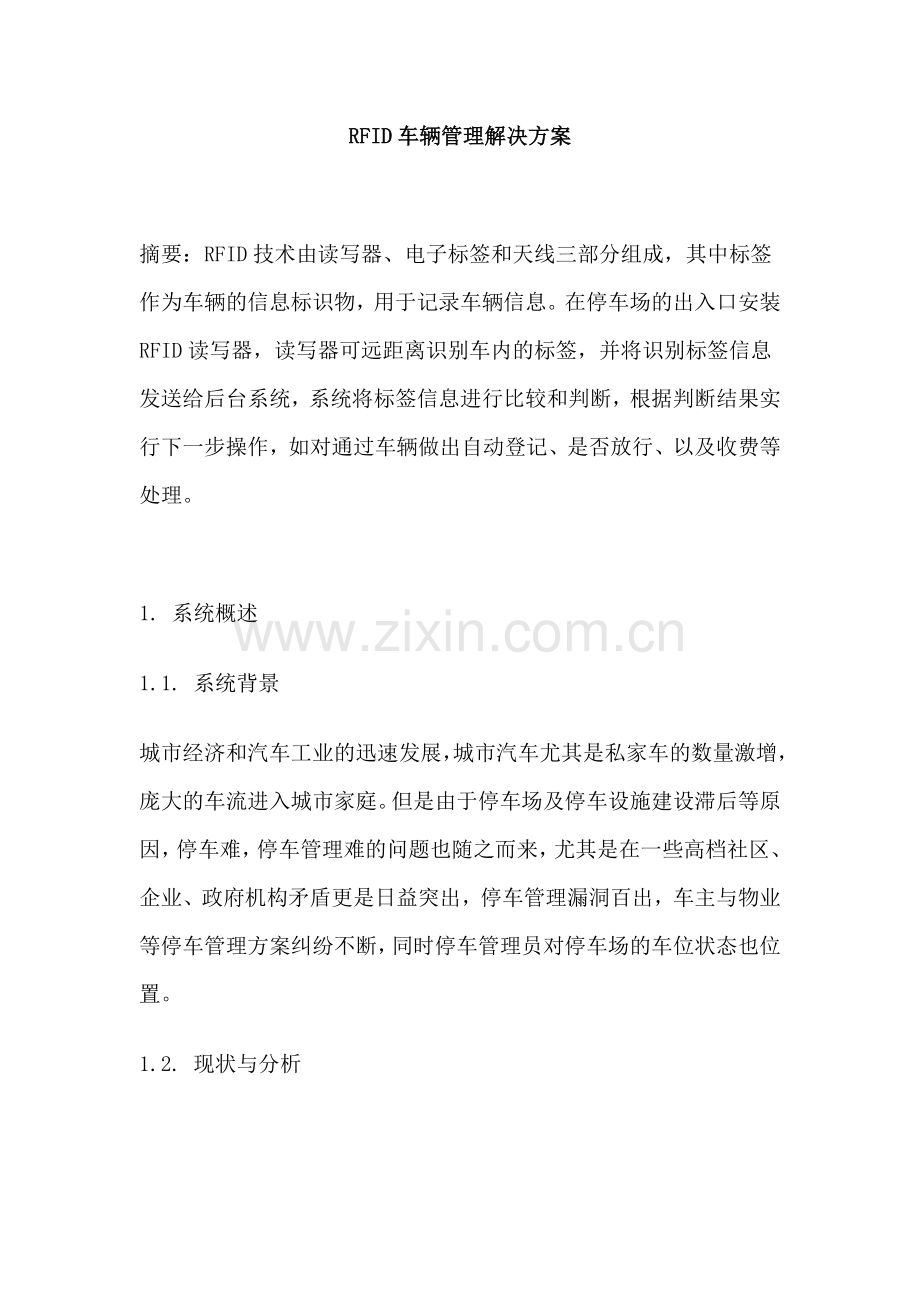

RFID车辆管理解决方案

摘要：RFID技术由读写器、电子标签和天线三部分组成，其中标签作为车辆的信息标识物，用于记录车辆信息。在停车场的出入口安装RFID读写器，读写器可远距离识别车内的标签，并将识别标签信息发送给后台系统，系统将标签信息进行比较和判断，根据判断结果实行下一步操作，如对通过车辆做出自动登记、是否放行、以及收费等处理。

1. 系统概述
1.1. 系统背景
城市经济和汽车工业的迅速发展，城市汽车尤其是私家车的数量激增，庞大的车流进入城市家庭。但是由于停车场及停车设施建设滞后等原因，停车难，停车管理难的问题也随之而来，尤其是在一些高档社区、企业、政府机构矛盾更是日益突出，停车管理漏洞百出，车主与物业等停车管理方案纠纷不断，同时停车管理员对停车场的车位状态也位置。
1.2. 现状与分析

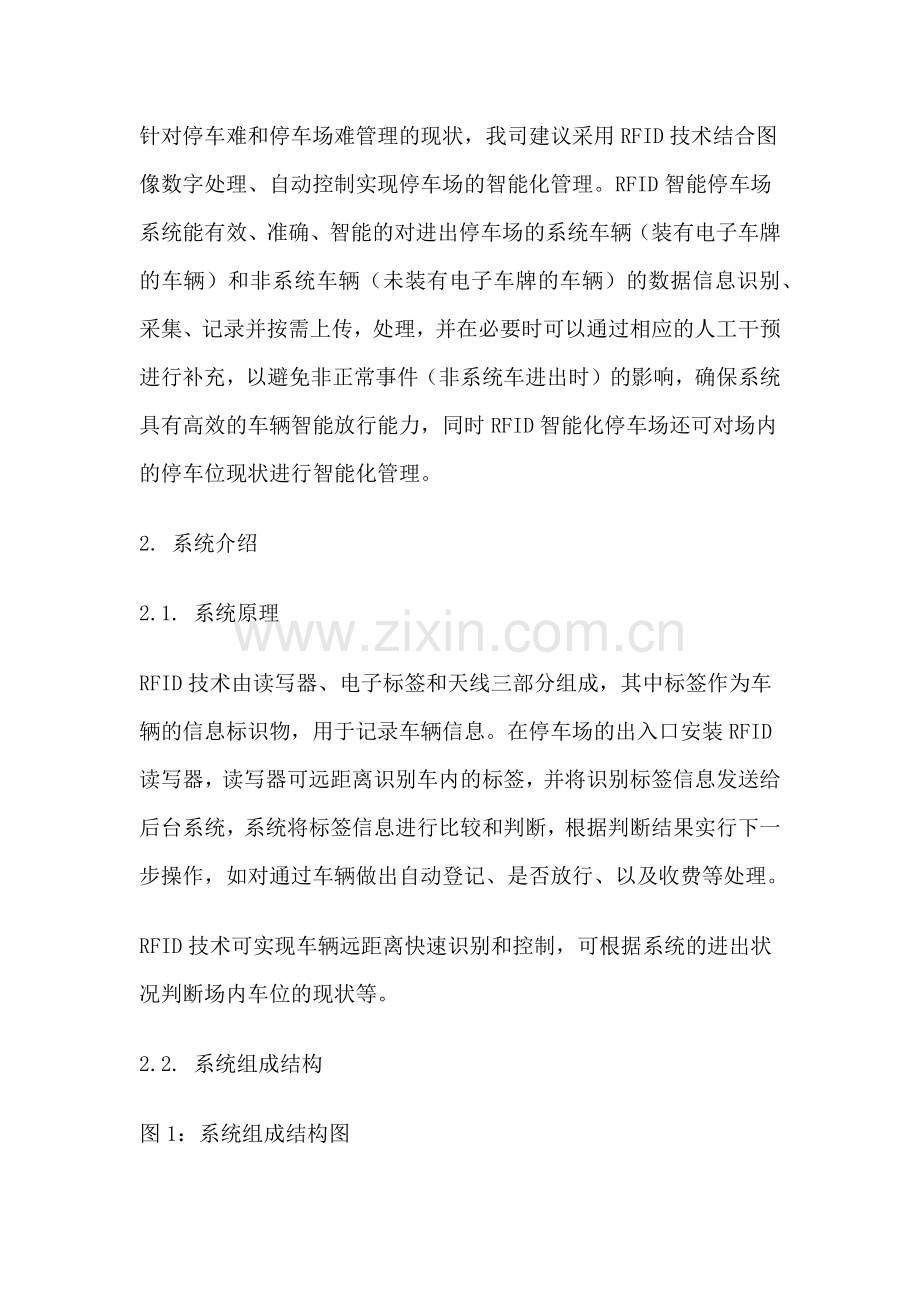

针对停车难和停车场难管理的现状，我司建议采用RFID技术结合图像数字处理、自动控制实现停车场的智能化管理。RFID智能停车场系统能有效、准确、智能的对进出停车场的系统车辆（装有电子车牌的车辆）和非系统车辆（未装有电子车牌的车辆）的数据信息识别、采集、记录并按需上传，处理，并在必要时可以通过相应的人工干预进行补充，以避免非正常事件（非系统车进出时）的影响，确保系统具有高效的车辆智能放行能力，同时RFID智能化停车场还可对场内的停车位现状进行智能化管理。
2. 系统介绍
2.1. 系统原理
RFID技术由读写器、电子标签和天线三部分组成，其中标签作为车辆的信息标识物，用于记录车辆信息。在停车场的出入口安装RFID读写器，读写器可远距离识别车内的标签，并将识别标签信息发送给后台系统，系统将标签信息进行比较和判断，根据判断结果实行下一步操作，如对通过车辆做出自动登记、是否放行、以及收费等处理。
RFID技术可实现车辆远距离快速识别和控制，可根据系统的进出状况判断场内车位的现状等。
2.2. 系统组成结构
图1：系统组成结构图
系统由临时发卡机、远距离读卡器、票箱、电子显示牌、语音系统、对讲系统和道闸机等组成。如果需要车辆出入照片抓拍功能，还需要增加抓拍模块、视频采集卡和摄像头。
2.3. 网络拓扑结构图
图2：网络拓扑图
智能停车场管理系统可以采用各种网络拓扑结构，服务器与管理工作站为局域网（LAN）形式联接，计算机对读写器以RS-485总线型联接。
2.4. 系统流程图
当车辆进入读卡区域时通过地感触发读写器读卡并判断车辆信息，识别卡与系统登记卡进行匹配，若有效则开道闸并开启摄像机拍下车辆信息，在电脑里记录通过时间和图像比对，车辆通过，车辆离开工作区道闸关闭；若卡无效则与管理处联系，发临时卡或补交费用。
图3：系统流程图
3. 系统工作流程
3.1. 电子标签发放管理
电子标签发放管理包括用户注册管理和标签发放管理两个部分内容。
3.1.1. 用户注册管理
停车场在把电子标签发放给使用者之前，需要通过对使用者进行登记注册，并分配卡号，标签使用者注册信息包括：
l 标签使用者的名称：单位或个人的名字全称；
l 发卡时间：记载该用户最近一次发卡的日期和时间；
l 发放次数；记载该用户是否已发卡，如果有丢失情况，则记载已发放过的次数；
l 标签ID号：记载发给用户的电子标签本身的ID号。
这些信息被存放到用户注册数据库中。
3.1.2. 标签发放管理
标签发放的操作内容包括：
l 读取标签ID号：读取当前电子标签的ID号；
l 标签用户注册登记：把“卡号”、“使用者”名称等信息添加到管理数据库中；
l 电子标签授权检查：对当前的电子标签卡号进行检查和判断；
l 授权卡：将标签进行授权，其包括使用时间和权限等。
3.2. 进场示意图
图4：进场示意图
图5：出场示意图
3.2.1. 月卡持有者、储值卡持有者
持月卡汽车行驶到入场读写器的感应线圈内，读写器会自动进行识别卡，并卡信息上传到后台服务器，电脑会自动进行记录、扣费，控制道闸自动开闸。司机开车入场，压到道闸地感线圈，道闸自动关闭。
3.2.2. 临时泊车者
司机将车驶至读卡机前，值班人员通过键盘输入车牌号；司机按动位于读卡机盘面的出卡按钮取卡，或者值班人员在发卡机拿卡授权，发给司机。读写器识别卡后并将卡信息上传到后台服务器，电脑会自动进行记录、扣费，控制道闸自动开闸。司机开车入场，压到道闸地感线圈，道闸自动关闭。
3.3. 出场示意图
3.3.1. 月卡、储值卡持有者
持月卡汽车行驶到出场读写器的感应线圈内，读写器会自动进行识别卡，并卡信息上传到后台服务器，电脑会自动进行记录、扣费，控制道闸自动开闸。司机开车入场，压到道闸地感线圈，道闸自动关闭。
3.3.2. 临时泊车者
持临时卡的汽车行驶到出场读写器的感应线圈内，读写器会自动进行识别卡，并卡信息上传到后台服务器，电脑会自动进行记录。若临时停车时间超过规定时则上缴卡并缴费；若临时停车时间在允许范围内时，则只需上缴卡片无需缴费，管理员手动打开道闸放行。
4. 系统安装
停车场管理系统包括RFID读写器、道闸、地感线圈、摄像头、票箱、红绿灯和岗亭控制室等，其现场效果图如一进一出结构示意图所示。
图6：一进一出结构示意图
4.1. 读写器安装
读写器采用包装盒中自带的紧固件固定在支架或者其他木制、水泥或砖制墙面上，读写器距离地面的高度在2.0米到2.8米之间效果最好。另读写器根据不同的现场情况具有不同的安装要求，具体如下所示：
图7：读写器安装现场图
4.1.1. 现场安装方式一
道路中间没有设安全岛，读写器或天线装在道路两旁，两两相对安装，避免读卡有效区域重叠。
图8：现场安装示意图
4.1.2. 现场安装方式二
道路有中间隔离的安全岛，控制设备（道闸）安装在中间隔离的安全岛上，读写器或天线背对背安装在安全岛上。
图9：现场安装示意图
4.1.3. 现场安装方式三
路面宽度比较广，单个读写器或天线无法覆盖整个区域时，则建议采用多台读写器或读写器连接多个天线进行吊顶安装。
图10：现场安装示意图
4.2. 标签贴装
l PVC标签及不干胶标签安装
将标签安装在汽车驾驶舱的前挡风玻璃上，如图11所示，具体安装的位置应根据射频天线的安装位置而定。
图11 电子标签安装位置示意图
电子标签的最佳位置：如果射频天线安装在前进方向路的左边（司机边），那么标签也应安装在汽车挡风玻璃的左边（A、E位）。如果天线安装在前进方向路的右边（付驾驶边），那么标签也应贴在汽车挡风玻璃的右边（C、D位）。如果天线安装在车道的正上方，则标签应安装在车内后视镜或汽车挡风玻璃中心线附近位置(B、F位)。对于小型车（含普通面包车），电子标签应尽量安装在前挡风玻璃的上方（A、B、C位）。对于大型车（大卡车或大客车等），电子标签应适当往前挡风玻璃下方（D、E、F位）方向安装。一般是以不遮挡驾驶员的视线为原则。
如果汽车前挡风玻璃装有金属膜，则电子标签按下面办法安装：原装带有防紫外线膜的前挡风玻璃：根据欧洲标准，前挡风玻璃上部反光镜后面位置（B的位置），汽车制造商预留一块长120mm，宽70mm以上的不含金属离子成分的微波窗口专供电子标签用，安装时只要将标签安装在此就可。见下图：
图12 电子标签安装图
l 陶瓷标签
陶瓷标签具有防拆性，直接硅胶粘贴在车内的挡风玻璃等位置。
l 抗金属标签
抗金属标签可安装在车外的车牌、雨括器、车箱体等位置。
图13：抗金属标签安装图
5. 系统特点
采用电子标签通行证和电脑授权管理系统，相对传统车辆管理系统来说，主要具有以下优点：
l 信息采集自动化
车辆信息远距离自动采集，避免人工操作和舞弊，同时用户可根据需要进行查询、汇总、打印等操作，从而实现了信息采集自动化。
l 不停车扣费
采用RFID可实现远距离不停车扣费，月卡和储值卡持有者可自由进入停车场内，停车收费由计算机统计和确认，杜绝了人为操作引起的失误和作弊，保障了投资者的利益。
l 安全防伪
采用了目前世界上先进的非接触式智能卡技术，防伪性能良好。停车的车辆拥有一个具有唯一序列号的智能卡，该序列号不能更改，同时操作时采用双向验证机制和多重加密技术，唯一识别，无法伪造仿制。
l 防止砸车
道闸根据车辆的通行情况自动升起或降落，并具有地感和压力电波装置双重防砸车功能。
l 权限设置
采用计算机和各个收费计算机可以实现实时通讯，管理计算机具有外线接口。
l 配置灵活
采用标准的工业控制系统结构，可根据用户不同的要求组织不同系统的配置，方便灵活。
6. 其他应用领域
l 小区、政府机关、海关、港口码头等车辆智能化管理；
l 高速公路不停车收费智能化管理；
l 停车场车位管理。
