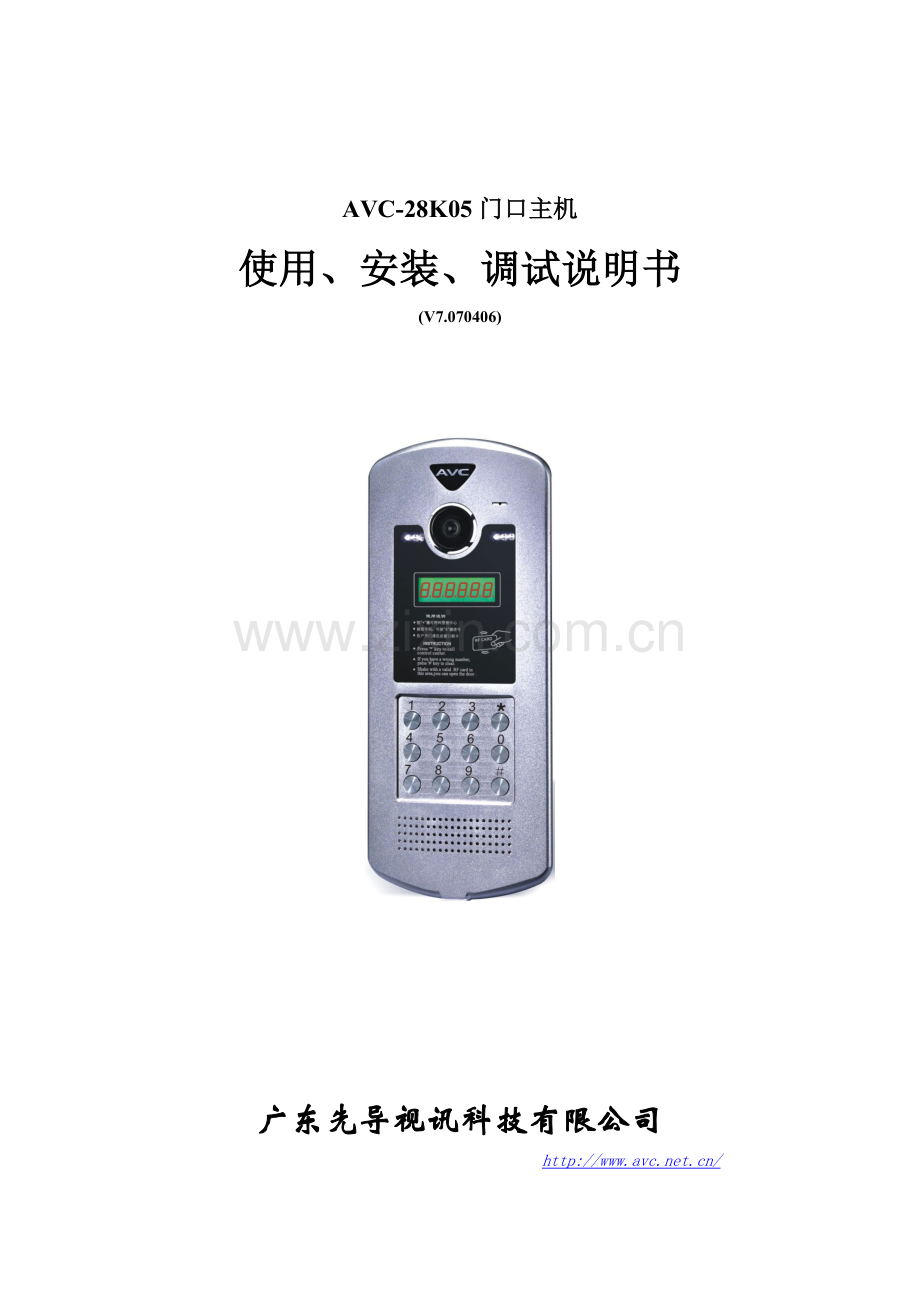

AVC-28型楼宇可视对讲系统 AVC-28K05门口主机

AVC-28K05门口主机
使用、安装、调试说明书
(V7.070406)

广东先导视讯科技有限公司

n 外观及端子功能

图1-1 外观
1、 CCD摄像头：捕捉机前影像，通过视频线传输给室内分机或管理中心机。
2、 LED显示屏：数码管显示屏，显示操作过程中的有关信息。
3、 喇叭
4、 IC卡读控器：用于刷卡控制大门的开启。
5、 键盘：功能操作的信息输入端口。
6、 咪头
7、 电位器（VR1）：调节通话时室内机喇叭的声音大小。
8、 电位器（VR2）：调节通话时门口机喇叭的声音大小。
9、 恢复出厂状态短路板SIP1：将门口机断电，将SIP1的1、2脚用短接板短接，然后插上门口机电源，若存储器的内容已恢复到出厂状态，屏幕将会显示“PASS”，同时蜂鸣器发出“嘀”的一声。此时可不断电，将SIP1的1、2脚短接板拔出，插在2、3脚上，门口机即可正常使用
10、 5点接线端子（CN9）：连接到联网切换器CN2端口。
1、 MJS：门口机声音接收线；
2、 MFS：门口机声音发送线；
3、 TX： 门口机通信线。
4、 GND：门口机通信地。
5、 +12 ：门口机电源（+12V）。
11、 视频两点接线端子（CN10）：门口机视频传输线，连接到联网切换器CN13。VIDEO接75欧姆视频线的芯线，GND接视频线的屏蔽线。
12、 开锁两点接线端子（CN8）：L-，L+ 分别连接到大门电磁锁的“开锁信号负极”，“开锁信号正极”两端。
注意：电磁锁的电请单独供给，不要从可视对讲的系统电源取！
13、 4点接线端子（CN3）：连接到门禁模块上。

n 功能及使用说明
² 功能
l 能与分机实现可视对讲。
l 接收分机遥控开锁。
l 非接触式IC卡开锁。
l 支持一户一密码开锁和公共密码开锁功能，也可取消密码开锁功能，便于使用和管理。
l 直接呼叫管理机。
l 一栋楼可并接多台分机，多栋楼的所有门口机亦可互联。

图1-2 接线端子

² 使用方法
l 来访者可直接按数字键呼叫分机，如按错键，可按“#”（消除）键重新输入。
l 呼通室内分机后，提起室内分机话筒，门口机显示屏开始显示45秒倒计时，在通话过程中如延长通话时间，按“0~9”、“*”键中的任意一个键即可。
l 如有事找管理处，可直接按“*”（管理）键接通管理处，通话结束自动挂断。
l 如门口机出现自锁，用户可按“#”（消除）键三秒钟，门口机即可解锁。
l 住户密码开锁：
按“8*”，显示“r ”，输入四位房间号（房间号不足四位的在房间号前添0，如101房请输入0101），如果房间号码不正确，显示“Err1”，以上步骤请重新进行。
如果房间号码正确，则显示“P ”，输入四位住户开锁密码，如果密码正确，马上开锁，同时显示“OPEn”；如果显示“Err6”，则表示该房号尚未使用；如果显示“Err2”或“Err3”，则表示通讯错误。
如果住户密码开锁功能停用，则按“8*”后显示“ OFF”。
l 公共密码开锁：
按“9*”，显示“----”，输入四位开锁密码，如密码正确，马上开锁，同时显示“OPEn”，否则显示“Err0”。出厂初始开锁密码“8888”。
如果住户密码开锁功能停用，则按“9*”后显示“ OFF”。

l IC卡开锁：
若客户持有注册过的IC卡，则客户可用此IC卡开启门口主机电磁锁。使用方法为：持IC卡在门口主机的门禁读控器前刷过，当听到“嘀”一声，即表示锁已开启。

² 功能调试
一． 将存储器里的内容恢复到出厂状态
将门口机断电，将SIP1的1、2脚用短接板短接，然后插上门口机电源，若存储器的内容已恢复到出厂状态，屏幕将会显示“PASS”，同时蜂鸣器发出“嘀”的一声。此时可不断电，将SIP1的1、2脚短接板拔出，插在2、3脚上，门口机即可正常使用。
出厂状态：
管理员密码：6666 开锁密码： 8888
门口机编号：1 最小楼层号：1
最大楼层号：30 最大房间号：16

建议：1）根据具体要求，设置好最大楼层号与最大房间号，以缩短门口主机操作时间。
2）修改管理员密码和开锁密码，以便于规范管理。
3）正常工作时，短接板一定要从SIP1的1、2脚拔出。

二． 进入维护状态
按“1*”，显示“----”，输入四位管理员密码然后按“*”，显示“ SyS”，则已进入维护状态。出厂状态下初始密码为：6666。
以下功能必须在维护状态下才能完成。
1． 退出维护状态
按“0*”即可
2． 设定门口机编号
按“1*”，LED屏幕闪烁显示“ID ?”（？代表原门口机编号），此时在数字键盘上按下所需的门口机编号，然后按“*”键，则完成设定门口机编号，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
3． 设定最小楼层号
按“2*”，LED屏幕闪烁显示“FL??”（?？代表原最小楼层号），此时在数字键盘上按下所需的最小楼层号，然后按“*”键，则完成设定最小楼层号，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
4． 设定最大楼层号
按“3*”，LED屏幕闪烁显示“LL??”（?？代表原最大楼层号），此时在数字键盘上按下所需的最大楼层号，然后按“*”键，则完成设定最大楼层号，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
5． 设定最大房间号
按“4*”，LED屏幕闪烁显示“Lr??”（?？代表原最大房间号），此时在数字键盘上按下所需的最大房间号，然后按“*”键，则完成设定最大房间号，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
6． 变更管理员密码
按“5*”，LED屏幕闪烁显示“____”，此时在数字键盘上按下四位新的管理员密码，然后按“*”键，则完成变更管理员密码，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
7． 变更开锁密码
按“6*”，LED屏幕闪烁显示“____”，此时在数字键盘上按下四位新的开锁密码，然后按“*”键，则完成变更开锁密码，同时屏幕将会显示“PASS”，蜂鸣器发出“嘀”的一声，然后屏幕显示“SyS”，处于维护状态。
8． 设定和更改层间适配器的房间号码
将门口机通信线与一台层间适配器的通信线相连通电。层间适配器按下设置房号按钮后，门口机按“7*”，屏幕显示“0 ”，此时按“原房间号”+“*”，屏幕显示“PASS”，蜂鸣器发出“嘀”的一声，表示门口机已经将房间号发送出去。接着屏幕显示“1 ”，表示可以输入“现房间号1”，完成后按“*”键。最多可接连输入八个新的房间号（因为一个层间适配器只能接八个室内分机）。如想中途退出设置，只需按两下“*”键即可。

三． 管理员设置住户开锁密码
按“2*”，显示“----”，输入四位管理员密码然后按“*”，如密码错误，显示“Err0”，然后退出设置。
如果密码正确，显示“PASS”，然后显示“r ”，输入四位房间号（房间号不足四位的在房间号前添0，如101房请输入0101），如果房间号码不正确，显示“Err1”，然后重新显示“r ”，以上步骤请重新进行。
如果房间号码正确，则显示“P ”，输入四位住户开锁密码，如果设置成功则显示“PASS”；如果显示“Err6”，则表示该房号尚未使用；如果显示“Err4”，则表示设置用户开锁密码失败；如果显示“Err2”或“Err3”，则表示通讯错误。

四． 住户更改自家的开锁密码
按“3*”，显示“r ”，输入四位房间号（房间号不足四位的在房间号前添0，如101房请输入0101），如果房间号码不正确，显示“Err1”，然后重新显示“r ”，以上步骤请重新进行。
如果房间号码正确，则显示“P ”，输入旧的四位住户开锁密码，如果显示“Err6”，则表示该房号尚未使用；如果显示“Err4”，则表示设置用户开锁密码失败；如果显示“Err2”或“Err3”，则表示通讯错误；显示以上错误后马上退出更改状态。
如果原开锁密码正确，则显示“n ”，输入新的开锁密码，如果设置成功则显示“PASS”；如果显示“Err6”，则表示该房号尚未使用；如果显示“Err4”，则表示设置用户开锁密码失败；如果显示“Err2”或“Err3”，则表示通讯错误。

五． 停止使用和重新启用住户密码开锁功能
按“5*”，显示“----”，输入四位管理员密码然后按“*”，如密码错误，显示“Err0”，然后退出设置。如果密码正确，则闪烁显示“ on”或“ OFF”。
闪烁显示“ on”表示住户密码开锁功能可以使用，此时按“4*”，则显示“ OFF”，同时伴有几声“嘀嘀声”，表示已经停止使用住户密码开锁功能，然后退出设置。
闪烁显示“ OFF”表示住户密码开锁功能已经停用，此时按“8*”，则显示“ on”，同时伴有“嘀”一声长鸣，表示已经启用住户密码开锁功能，然后退出设置。

六． 停止使用和重新启用公共密码开锁功能
按“6*”，显示“----”，输入四位管理员密码然后按“*”，如密码错误，显示“Err0”，然后退出设置。如果密码正确，则闪烁显示“ on”或“ OFF”。
闪烁显示“ on”表示公共密码开锁功能可以使用，此时按“4*”，则显示“ OFF”，同时伴有几声“嘀嘀声”，表示已经停止使用公共密码开锁功能，然后退出设置。
闪烁显示“ OFF”表示公共密码开锁功能已经停用，此时按“8*”，则显示“ on”，同时伴有“嘀”一声长鸣，表示已经启用公共密码开锁功能，然后退出设置。

七．设置和更改房间号码
在系统已经连接好，门口机能够呼叫室内分机的情况下就可以设置房间号码了。为了方便调试，要预先做一根连接线用于连接层间适配器和室内分机。必须要两个人配合才能设置好房间号码：一个人在门口机旁，我们称之为甲；一个人在层间适配器旁，我们称之为乙。设置房间号码有两种方法，下面我们逐一介绍。
方法一：
1） 乙将室内分机接在层间适配器的第一路分机端口。
2） 甲在门口机按“1*”，显示“----”，输入四位管理员密码（出厂状态为“6666”），显示“PASS”，显示“ SyS”，再按“7*”，屏幕显示“0 ”，此时暂时停下来，通知乙按下层间适配器的“功能设置按钮”。
3） 乙收到甲的通知后，按下“功能设置按钮”，此时“功能设置指示灯”闪烁，表示可以进行各个房间号码的设置了，此时通知甲进行下一步骤的操作。
4） 甲收到乙的通知后，按下原来第一路的房间号码（如“101”），然后按“*”键，如果屏幕显示“PASS”，同时蜂鸣器发出“嘀”的一声长响，接着显示“1 ”，表示可以输入 “现房间号1”，按下现在要设置第一路的房间号码（如“201”），然后按“*”键，如果屏幕显示“PASS”，同时蜂鸣器发出“嘀”的一声长响，接着显示“2 ”，表示可以输入 “现房间号2”…… 最多可接连输入八个新的房间号（因为一个层间适配器只能接八个室内分机）。如想中途退出设置，只需按两下“*”键即可。

小提示：
当在步骤4甲按下原来第一路的房间号码成功后，第一路的分机会发出振铃声，乙可提起话筒与甲通话。如果甲按下原来第一路的房间号码＋“*”键后屏幕显示“Err0”，则有可能乙没有按下层间适配器的“功能设置按钮”，“功能设置指示灯”也没有闪烁；也有可能是该房间号码不存在。

方法一次可设置8个房间号码，但比较烦琐，而且门口机一定是数码的才可以。相对而言，方法二比较简单，数码式和直按式门口机都可以使用，但一次只能设置一个房间号码。

方法二：
1） 乙将室内分机接在层间适配器的要设置房号的分机端口。
2） 乙按下层间适配器的“功能设置按钮”，此时“功能设置指示灯”闪烁，然后一直按住室内分机的“呼叫/报警”键；接着通知甲输入房号。
3） 甲在门口机输入要设置的房号（如“201”），这时该路分机发出振铃声，表明该路房号已设置成功，乙可放开室内分机的“呼叫/报警”键
小提示：
安装时如不小心按到“功能设置按钮”，导致指示灯闪烁，可拔掉CN9插头和交流电源使层间适配器断电，然后再把CN9插回，接上交流电源即正常。

² 错误信息
1． Err0—密码错误
5．Err4－设置用户开锁密码失败
2． Err1—输入的房号不存在
6．Err6－门口机与层间适配器通讯，层间适配器无
3． Err2—信息发送错误
反应
4． Err3—信息发送冲突

安装方法
此门口主机的安装方式为预埋墙式或安装在门上。
² 最低照度：0 Lux
² 视频输出：1Vp-p 75Ω
² 视频输出不失真：>100mW
² 频率响应：300~3400HZ ±3dB
² 外形尺寸：360x150x50mm
² 嵌入尺寸：300x129x37mm

n 技术参数
² 数码管显示：四位
² 通话时限：45秒钟
² 工作电压：DC12V±10%
² 摄象头工作电流：150±20mA
² 摄象头：1/4"黑白CCD摄象头
² 清晰度：300电视线
² 扫描频率：15625HZ 50HZ

6
