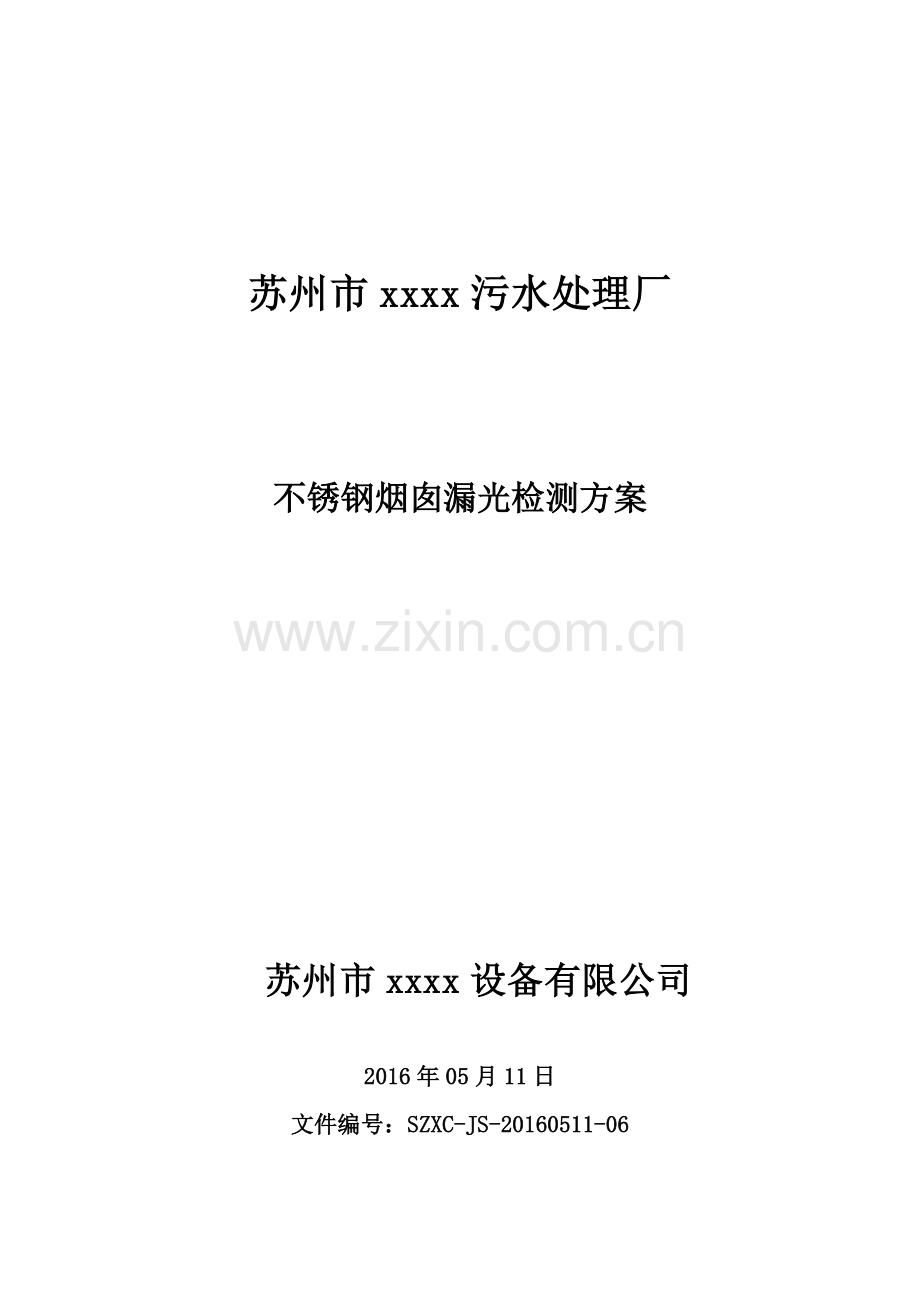

苏州市xxxx污水处理厂

不锈钢烟囱漏光检测方案

　苏州市xxxx设备有限公司

2016年05月11日
文件编号：SZXC-JS-20160511-06

一. 检测编制依据
1. 中华人民共和国《通风与空调工程施工质量验收规范》GB50243-2002
2. 中华人民共和国《通风管道技术规程》JGJ141-2004
二．工程概况：
苏州市xxxx污水处理厂CAST池，烟管道长度约549.44米（4个池长度），其中1号与2号污水池排风管长度约274.72米，单根排风管道长度约68.68米；风管材质为SUS304不锈钢，厚度：1.0MM，排风管道连接工艺采用双翻遍雌雄插口连接工艺，“U”型抱箍锁紧。
三. 漏光检测方法
1.风管严密度检测采用漏光法检测，严格按照中华人民共和国《通风与空调工程施工质量验收规范》GB50243-2002，采用光线对小孔的强穿透力对系统风管进行严密度检测。
2.检测应采用具有一定强度的安全光源。光源采用100w白炽灯光。
3.系统风管漏光检测时，其光源置于风管内侧，但相对侧光线则较暗。检测光源沿被检测部位与接缝作缓慢移动，在另一侧进行观察，当发现有光线射出，则说明查到明显漏风部位，并作好记录。
4.系统风管采用分段检测，汇总分析的方法。被检测系统风管不应有多处条缝型的明显漏光。当采用漏光法检测系统时，低压系统风管每10m接缝，漏光点不应超过2处，且100m接缝平均不应大于16处；中压系统风管每10m接缝，漏光点不应超过1处，且100m接缝平均不应大于8处为合格。漏光检测中发现的条缝型漏光，采用密封胶作密封处理。
四. 检测前准备
1. 100w白炽灯及电源线、铁丝数米、脚手架数个；
2.待检风管已安装就位，预留检测口，部分风系统管路较长，可在风管中间部位先开风口，利用风口放入100w白炽灯。
五. 检测步骤
1.检测前先将钢丝从待抽检风管一端穿至风管的另一端，钢丝一端系上强光手电，关闭周围照明，风管另一端利用钢丝牵引强光手电在风管内缓慢移动，在风管外侧逐一检查连接处，若发现有光线射出及时用密封胶处理，并做好漏光检测记录。（记录表附后）
3.施工方先对整个系统进行自检，达到合格要求后再由项目部及监理进行抽检。
六. 安全注意事项
1.进入施工现场的人员必须按规定戴好安全帽，禁止穿拖鞋、易滑和带钉鞋进入施工现场。
2. 使用梯子、脚手架作业要注意安全，高空作业（2M以上）要按规定系好安全带。
3. 梯子不得缺档或垫高使用，使用时上端要扎牢。

苏州市xxxx设备有限公司
技术部
2016年05月11日

苏州xxxx风管漏光法检测记录
文件编号：SZXC-JS-20160511-06
工程名称

施工单位

系统名称

系统编号

施工图号

测试日期

测试记录：
测试部位
光源形式

系统工作压力
（Pa）
检查接缝（口）长度（m）
每10m接缝漏光点
每100m接缝漏光点
备注

结论

施工单位

技术负责人：

记录人：

年　月　日

监理(建设)单位

监理工程师(建设单位代表)：

　 年　月　日

其它单位

代表：

年　月　日
