服务器文件共享安全的IP策略配置.doc

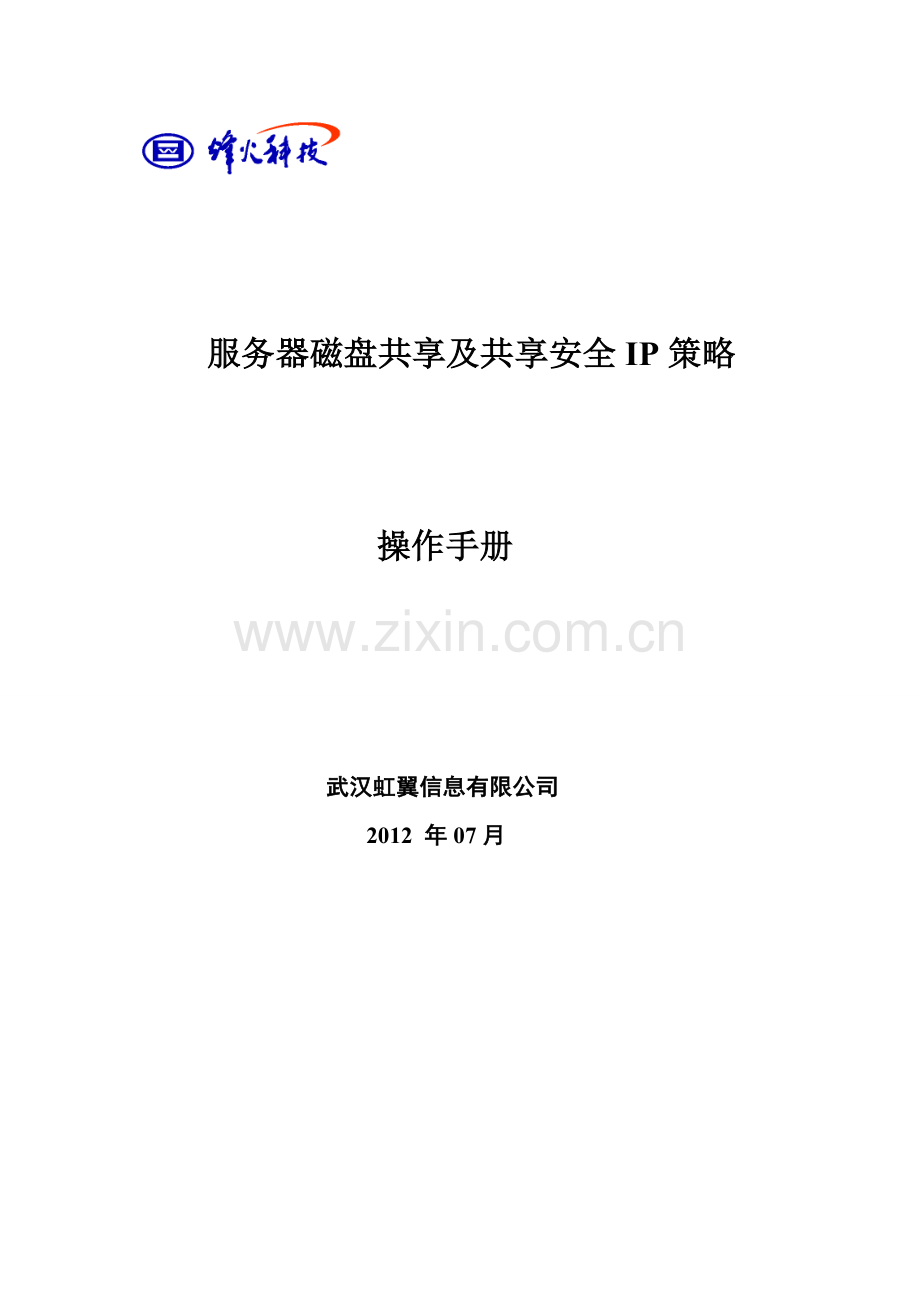

服务器磁盘共享及共享安全IP策略

操作手册

武汉虹翼信息有限公司
2012 年07月

目 录

1 目的 2
2 示意图 3
3 共享启用 3
3.1 启用服务器的网络发现 3
3.2 启用服务器的文件共享 4
4 配置共享文件夹 6
5 映射磁盘 15
6 配置安全策略 17
6.1 配置IP允许策略 17
6.2 配置IP阻止策略 39

1 目的
本文描述使用windows自带的共享功能，实现以下功能：
1） 文件共享；
2） 只允许特定机器访问配置的共享资源。
3） 通过安全策略，允许特定的机器访问，同时限制特定的IP访问。
4） 本配置只针对网络共享的允许和限制，不影响其它端口的使用。
2 示意图

3 共享启用

3.1 启用服务器的网络发现

1. 左键点击屏幕右下角的【网络连接】，如图1-1-1：

图 1-1-1
2. 选择【网络和共享中心项】，如图1-1-2

图 1-1-2
3. 选择【共享和发现】下的【网络发现】，如图1-1-3

图 1-1-2
4. 选择【启用网络发现】后，点击【应用】

3.2 启用服务器的文件共享

1. 在网络发现 项下为文件共享项，如图1-2-1：

图 1-2-1

2. 选择文件共享项右方的三角符，如图1-2-2：

图 1-2-2

注意：
A. 若服务器为共享机器则要启用文件共享
B. 若服务器为使用共享的机器则不需要打开文件共享

3. 选择【启用文件共享】，并选择【应用】，如图1-2-3：

图1-2-3

4 配置共享文件夹
注意：此操作只在共享磁盘的机器上设置，使用该共享磁盘的机器无需此步操作

1. 打开【我的电脑】，选择要共享的磁盘或文件夹 ，点击右键，选择【共享】，
如图1-3-1：

图 1-3-1
2. 出现如图1-3-2：

图 1-3-2
3. 选择 【高级共享】，如图1-3-3

图 1-3-3
注意：
共享用户数量限制：是限制打开共享的人数，比如限制为2
就是同时只有两台机器能访问共享文件
4. 点击:【权限】 ，如图1-3-4：

图 1-3-4
注意：
系统本身有个everyone 账户，此账户为使用此操作系统中任何一个用户名都可以访问该共享磁盘（文件），其权限为【读取】，若不想让所有用户都有访问该共享磁盘的权限，可将其删除，并添加单个用户即可

5. 选择【添加】可以添加用户（添加的用户必须是操作系统中存在的账户），
如图1-3-5：

图 1-3-5

6. 选择【对象类型】，如图1-3-6：

图 1-3-6

7. 去除【内置安全主体】与【组】选项，如图1-3-7：

图 1-3-7

8. 选择【确定】，出现如图1-3-8：

图 1-3-8

9. 选择【高级】，出现如图1-3-9：

图 1-3-9

10. 选择【立即查找】，如图1-3-10：

图 1-3-10

11. 选中要添加的【用户名称】，并选择确定，如图1-3-11：

图 1-3-11

12.选择【确定】，用户就有共享权限了，如图1-3-12：

图 1-3-12

13. 按需求更改用户的权限，在方框内√即可，如图1-3-13：

图 1-3-13
14. 分配权限后，点击【应用】，点击【确定】，保存更改

15. 按需求 删除Everyone 用户，选中Everyone ，点击【删除】即可，如图1-3-14：

图 1-3-14

16. 删除后点击【应用】，点击【确定】，保存更改，弹出如图1-3-15：

图 1-3-15
17. 点击【应用】，点击【确定】，保存更改

5 映射磁盘
注意：此步操作只在使用共享磁盘的机器上设置
1. 打开【我的电脑】，在此处输入共享机器的IP地址，如：\\10.10.3.188，如图1-4-1：

图 1-4-1

2. 期间会弹出要 输入 帐号密码的选项
在里面输入开始分配的帐号及密码即可（注意:输入的帐号在建立共享时所分配的权限）

3. 选择共享的磁盘或文件夹，单击右键，选择【映射网络驱动器】,如图1-4-2：

图 1-4-2

4. 弹出，如图1-4-3：

图 1-4-3
注意：
（登陆时重新连接）选项要打勾，此选项为重新登陆时自动重新连接项。

5. 点击完成，共享文件夹可直接在我的电脑内打开，如图1-4-4：

图 1-4-4

6. 在【网络位置】下就是映射出的磁盘，此磁盘可以像本地磁盘一样使用

6 配置安全策略

6.1 配置IP允许策略

1. 点击—【开始】—【运行】 输入mmc如图2-1-1：

图 2-1-1
2. 点击【确定】，如图2-1-2：

图 2-1-2

3. 单击【文件】，选择【添加/删除管理单元】，如图2-1-3：

图 2-1-3

4. 弹出，如图2-1-4：

图 2-1-4

5. 选中 【IP安全策略管理】 点击【添加】，如图2-1-5：

图 2-1-5

6. 选择【本地计算机】， 单击【完成】

7. 单击【确定】，弹出，如图2-1-6：

图 2-1-6

8. 选中【IP安全策略】 ，单击右键 ，选择【创建IP安全策略】，弹出如图2-1-7：

图 2-1-7

9. 单击【下一步】，如图2-1-8：

图 2-1-8

10. 单击【完成】，如图2-1-9：

图 2-1-9

11. 选择【添加】，如图2-1-10：

图 2-1-10

12. 选择【下一步】，选择【下一步】，直至出现如图2-1-11：

图 2-1-11

13. 选择【添加】，如图2-1-12：

图 2-1-12
注意：
名称可自行更改

14. 选择【添加】,单击【下一步】，如图2-1-13：

图 2-1-13

15. 源地址选择 【 一个特定的IP地址或子网】，如图2-1-14

图 2-1-14
注意：
空白处输入需要使用共享文档的机器的IP地址（只能输入一个IP）

16. 输入IP地址，如图2-1-15：

图 2-1-15

17. 单击【下一步】， 目标地址选择【我的IP地址】，如图2-1-16

图 2-1-16

18. 单击【下一步】，单击【下一步】，直至出现如图2-1-17

图 2-1-17
注意：
若还有机器使用该共享磁盘（文档），再按相同方法加入IP地址即可

19. 添加完成后双击添加的筛选条件，查看筛选条件是否正确，如图2-1-18：

图 2-1-18

20. 修改后单击【确定】保存
21. 单击【确定】，选择【下一步】直至，如图2-1-19：

图 2-1-19

22. 选中【IP允许】，单击【下一步】，如图2-1-20：

图 2-1-20

23.　选择【添加】，并单击【下一步】弹出如图2-1-21:

图 2-1-21
24. 名称修改为【允许】，单击【下一步】，如图2-1-22：

图 2-1-22

25. 单击【下一步】，弹出如图2-1-23：

图 2-1-23

26. 选中【编辑属性】，单击【完成】 查看，之前输入的是否有误（双击查看）.如图2-1-24，2-1-25：

图 2-1-24

图 2-1-25

27. 若输入有误，修改后单击【应用】，单击【确定】保存修改
注意：
此处【安全方法】为【许可】

28. 选中【允许】，如图2-1-26 ：

图 2-1-26

29. 单击【下一步】，选中【编辑属性】如图2-1-27：

图 2-1-27

30. 单击【完成】，弹出如图2-1-28：

图 2-1-28
注意：
【IP筛选器列表】下显示的是添加的规则的名称，【筛选器操作】下显示的是该项规则的操作（允许、阻止或协商安全）

31. 双击【IP允许】，可查看【IP允许策略】的具体内容，如图2-1-29：

图 2-1-29
A 【IP筛选器列表】下显示的为添加的规则的名称，如图2-1-29
B 【筛选器操作】下显示的为添加的规则的操作(允许、阻-止或协商安全),如图2-1-30

图 2-1-30

C 【连接类型】下显示的为所选的连接方式

图 2-1-31

32. 双击【IP允许】，弹出 【IP筛选器列表】 ，如图2-1-30：

图 2-1-30

33. 双击【IP筛选器】中的内容，可查看配置的具体内容，如图2-1-31：

图 2-1-31
A. 【地址】内可查看填写的【源地址】与【目的地址】,如图2-1-31
B. 【协议】内可查看填写的【协议】类型，如图2-1-32

图 2-1-32

C. 【描述】内可查看对该项规则的描述，如图2-1-33

图 2-1-33

6.2 配置IP阻止策略

1. 回到控制台界面，双击添加的策略，如图2-2-1，2-2-2

图 2-2-1

图 2-2-2
2. 单击【添加】，添加【IP阻止策略】（阻止其他IP访问该共享文档），如图2-2-3

图 2-2-3
3. 单击【下一步】，【下一步】，选择【网络类型】,如图 2-2-4

图 2-2-4

4. 单击【下一步】，进入【IP筛选器列表】,如图2-2-5

图 2-2-5

5. 选择【添加】，输入名称【IP阻止】，如图2-2-6

图 2-2-6

6. 选择【添加】，单击【下一步】，出现描述框，如图 2-2-7

图 2-2-7

7. 单击【下一步】，选择【源地址】,【源地址】选择： 【任何IP地址】如图2-2-8

图2-2-8

8. 单击【下一步】选择【目标地址】，【目标地址】选择：【我的IP地址】，如图2-2-9

图 2-2-9

9. 单击【下一步】，【协议类型】选择：【TCP】,如图 2-2-10

图 2-2-10

10. 单击【下一步】，按下方内容填写，如图2-2-11

图 2-2-11

11. 单击【下一步】，单击【完成】，如图2-2-12

图2-2-12

12. 选择【添加】，单击【下一步】，单击【下一步】，【源地址】选择： 【任何IP地址】如图2-2-13

图2-2-13

13. 单击【下一步】选择【我的IP地址】，如图2-2-14

图 2-2-14

14. 单击【下一步】，【协议类型】选择：【TCP】,如图 2-2-15

图 2-2-15

15. 单击【下一步】，按下方内容填写，如图2-2-16

图 2-2-16

16. 单击【下一步】，单击【完成】，如图2-2-17

图2-2-17

17. 双击【IP筛选器】下添加的规则可查看并更改填写的内容 ，如图2-2-18

图2-2-18

18. 查看或修改后单击【确定】，返回【IP筛选器列表】界面，单击【确定】，进入图2-2-19界面，如图2-2-19

图2-2-19

19. 选中【IP阻止】，单击【下一步】，进入图2-2-20界面，如图2-2-20

图 2-2-20

20. 点击【添加】，如图2-2-21

图 2-2-21

21. 单击【下一步】，如图2-2-22

图 2-2-22

22.【名称】内填写【阻止】，单击【下一步】，如图2-2-23

图2-2-23

23. 选择【阻止】，单击【下一步】，如图2-2-24

图2-2-24

24. 单击【完成】，如图2-2-25

图 2-2-25

25. 选择【阻止】，单击【下一步】，如图2-2-26

图 2-2-26

26. 单击【完成】，弹出如图2-2-27

图2-2-27

27. 双击【IP安全规则】中的【IP阻止】，查看或修改添加的策略，完成后单击【确定】保存

28. 选择【常规】，将【检查策略更改间隔】修改为【1】 分钟，如图2-2-28

图 2-2-28

29. 单击【应用】，查看添加的策略是否有误，无误后，选择【确定】保存,弹出图2-2-29
(此时【策略已指派】下方显示为【否】)

图2-2-29

30. 选择添加的IP安全策略，单击【右键】，选择【分配】,如图 2-2-30

图2-2-30

31. 分配后如图2-2-31，系统开始执行此策略。

图2-2-31
