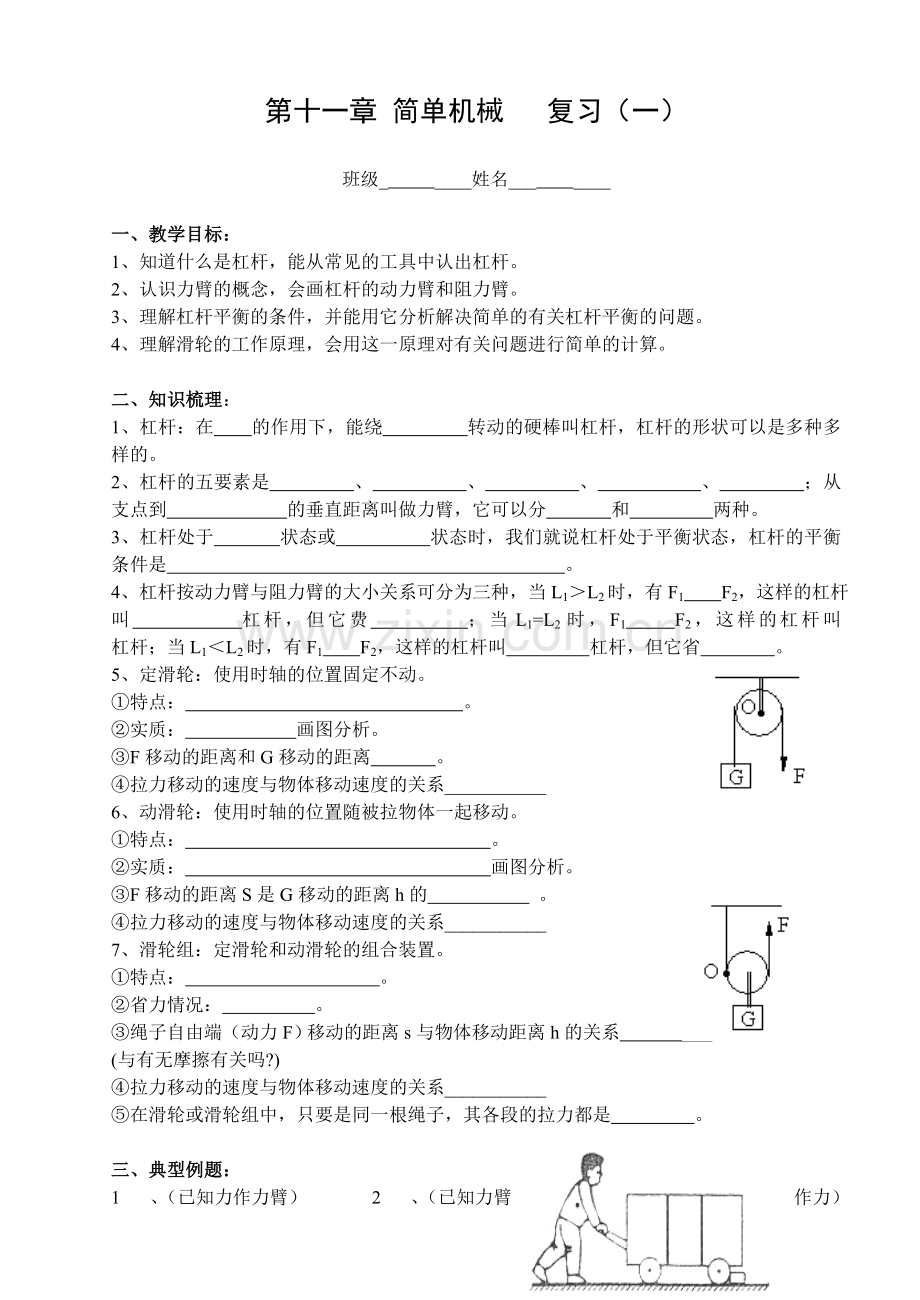

第十一章 简单机械 复习（一）

班级_ ____姓名___ ____

一、教学目标：
1、知道什么是杠杆，能从常见的工具中认出杠杆。
2、认识力臂的概念，会画杠杆的动力臂和阻力臂。
3、理解杠杆平衡的条件，并能用它分析解决简单的有关杠杆平衡的问题。
4、理解滑轮的工作原理，会用这一原理对有关问题进行简单的计算。

二、知识梳理：
1、杠杆：在 的作用下，能绕 转动的硬棒叫杠杆，杠杆的形状可以是多种多样的。
2、杠杆的五要素是 、 、 、 、 ；从支点到 的垂直距离叫做力臂，它可以分 和 两种。
3、杠杆处于 状态或 状态时，我们就说杠杆处于平衡状态，杠杆的平衡条件是 。
4、杠杆按动力臂与阻力臂的大小关系可分为三种，当L1＞L2时，有F1 F2，这样的杠杆叫 杠杆，但它费 ；当L1=L2时，F1 F2，这样的杠杆叫 杠杆；当L1＜L2时，有F1 F2，这样的杠杆叫 杠杆，但它省 。
5、定滑轮：使用时轴的位置固定不动。
①特点： 。
②实质： 画图分析。
③F移动的距离和G移动的距离 。
④拉力移动的速度与物体移动速度的关系___________
6、动滑轮：使用时轴的位置随被拉物体一起移动。
①特点： 。
②实质： 画图分析。
③F移动的距离S是G移动的距离h的 。
④拉力移动的速度与物体移动速度的关系___________
7、滑轮组：定滑轮和动滑轮的组合装置。
①特点： 。
②省力情况： 。
③绳子自由端（动力F）移动的距离s与物体移动距离h的关系 。(与有无摩擦有关吗?)
④拉力移动的速度与物体移动速度的关系___________
⑤在滑轮或滑轮组中，只要是同一根绳子，其各段的拉力都是 。

三、典型例题：
1、（已知力作力臂） 2、（已知力臂作力）
A
l
O
B

3、（作最小力）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．

4、（变力问题）如图所示，作用在杠杆左端且始终与杠杆垂直的力F，将杠杆由水平位置OA缓慢拉至OB，则在这个过程中力F将 (选填“变大”、“变小”或 “不变”)。
5、（易错题）如图所示，AOB为一杠杆（自重不计），O为支点（OA<OB，OD=OA）,在A端悬挂一重物G，那么 （ ）
A.在B点用力使杠杆在图示位置平衡，一定是省力的
B.在C点用力不可能使杠杆在图示位置平衡
C.在B点用力使杠杆在图示位置平衡，沿竖直方向最省力
D.在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡

6、用如图所示的滑轮组提升物体，以及已知物体重200牛，物体匀速上升1米，不计滑轮组重及摩擦，则：（      ）
A.拉力为80牛　　　　　　　　　　　B.拉力为40牛；
C.绳的自由端拉出4米　　　　　　　　D. 绳的自由端拉出1米。
四、习题巩固
1、（杠杆分类）如图10所示的工具，在使用中属于费力杠杆的是

2、（实验题）在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母A向　　　　　调（填“左”或“右”），目的是为了　　　　　
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，应将右边的钩码向　　　　（填“左”或“右”）移动　　　　格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同
的钩码，这时杠杆将　　　　　。（填“保持水平平衡”、“顺时针转动”
或“逆时针转动”）

3、动滑轮下面挂一个20千克的物体A,挂物体的钩子承受_______牛
的力,挂绳子的钩承受_________牛的力(动滑轮重不计).

4、如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计。则 （ ）
A．GA=GB B．GA<GB C．GA>GB D．无法判断
5、如图，在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。

6、如图所示的杠杆，每个砝码重均相同，杠杆处于平衡状态，若在杠杆两边各减去一个砝码，则：( ) 　　　　　　　　　　　　　　　　　　　　
A. 杠杆保持平衡　　 B. 杠杆左边向下倾　　
C. 杠杆右边向下倾　　 D. 无法判断
7、如图所示是一种起重机的简图，用它把质量为4×103kg的货物匀速提起。（取g＝10N/kg）问：吊起货物时，为使起重机不翻倒，其右边至少要配一个质量为多大的物体m0？
已知：OA＝10m，OB＝5m。（起重机本身重力不计）

8、如图所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G= N，绳固定端拉力为 N，重物上升10cm，力F向上移动 cm。

9、使用下图所示的装置来提升物体时，既能省力又能改变力的方向的装置是：（ ）

10、　如右上图所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为300牛的重物（忽略滑轮组和绳子重及摩擦）
（1） 在图甲上画出当动力F=150牛时绳子绕法；
（2） 在图乙上画出当动力F=100牛时绳子的绕法。
11、用“一动、一定”组成的滑轮组来匀速提升重物时，所需要的力与不使用滑轮组直接提升重物时相比较，最多可省 （ ）
A．1/3的力 　　B．1/2的力 　 C．2/3的力 　 D．3/4 的力
12、如图所示的滑轮组，不计拉线质量及滑轮转动摩擦。重物G=100N，每一个滑轮重20N。拉力F为 N时，恰能让重物G匀速上升。若重物G能以0.1m/s的速度匀速上升，则绳自由端向上运动速度为 _____m/s。
