建筑施工测量监理细则

一、监理依据
l 《工程测量规范及条文说明》GB50026-93
二、对施工测量的事前控制
1.1审核项目总承包方测量人员的资质、质保体系。
1.1.1鉴于目前国内测量人员尚无岗位证书制，因而仅对该工程的总承包资质进行审核。但对于总包派出的测量人员、其工作不能胜任或不称职的，监理有权建议总包方调换。
1.1.2总包派出的测量人员，必须有完善的质保体系，一般应有测量人员、复核人员及测量技术负责人三级复核。在实施放样前，总包应向监理提交人员安排表及工作计划，必要时，应提交施工测量方案
1.2对测量仪器的检查与校核。
1.2.1由于建筑测量属精密测量，其技术要求应进行精度估算，决定平面和高程测量需用的仪器型号、测回数，以便比照规范中相应等级取用。为此，在测量仪器方面使用前必须检查具体仪器技术参数指标。
1.2.2用于工程测量的所用仪器必须附有出厂合格证。使用期超过一年的，应送至有计量资质的仪器计量校核单位校核，并出具仪器校核单。
1.3现场踏勘红线桩及测量控制点位置和数量。
1.3.1总包单位合同生效后，业主必须向总包移交有关红线桩、测量控制点方面的图纸、资料。并且会同总包测量技术人员、监理人员到现场踏勘红线桩、测量控制点位置、数量。
1.3.2业主移交红线桩、测量控制点后，总包应采取有力措施进行保护，并按规范要求定期进行枝核，以免毁坏、移位、沉降而致使测量工作受阻和差错。
1.4审核总承包的施测方案。
施工总包提交的施测方案，须经总包技术总负责签字并加盖专用章。由于方案本身涉及到平面控制和高层控制，故监理主要从这两方面进行审核。
1.4.1平面控制
1.4.1.1建立施工控制网：高层建筑必须建立施工控制网。建立施工控制网时，必须从整个施工过程考虑，使打桩、挖土、浇筑基础垫层和建筑物施工过程中的定轴线均能应用所建立的控制网。
1.4.1.2施工控制网的建立包括以下方面：
*建立局部直角坐标系

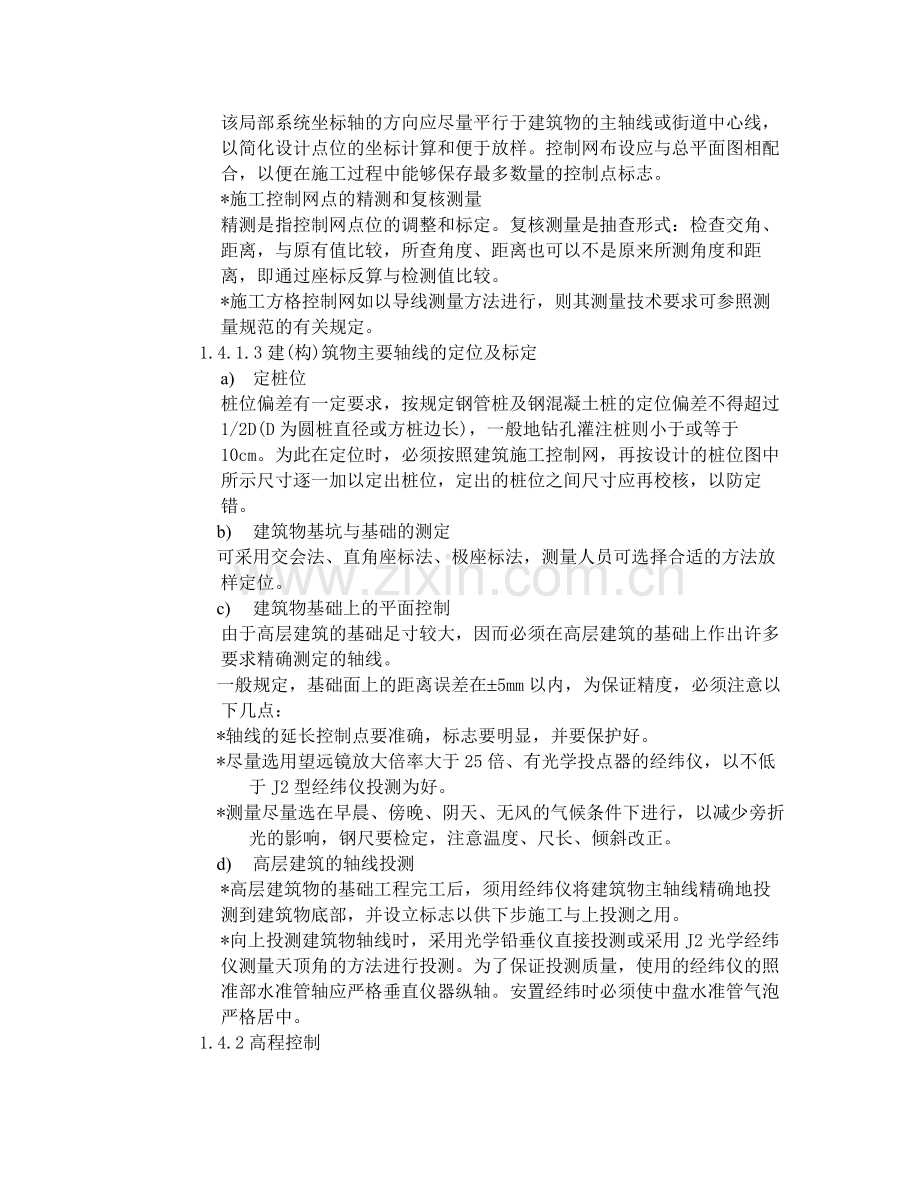

该局部系统坐标轴的方向应尽量平行于建筑物的主轴线或街道中心线，以简化设计点位的坐标计算和便于放样。控制网布设应与总平面图相配合，以便在施工过程中能够保存最多数量的控制点标志。
*施工控制网点的精测和复核测量
精测是指控制网点位的调整和标定。复核测量是抽查形式：检查交角、距离，与原有值比较，所查角度、距离也可以不是原来所测角度和距离，即通过座标反算与检测值比较。
*施工方格控制网如以导线测量方法进行，则其测量技术要求可参照测量规范的有关规定。
1.4.1.3建(构)筑物主要轴线的定位及标定
a) 定桩位
桩位偏差有一定要求，按规定钢管桩及钢混凝土桩的定位偏差不得超过1/2D(D为圆桩直径或方桩边长)，一般地钻孔灌注桩则小于或等于10cm。为此在定位时，必须按照建筑施工控制网，再按设计的桩位图中所示尺寸逐一加以定出桩位，定出的桩位之间尺寸应再校核，以防定错。
b) 建筑物基坑与基础的测定
可采用交会法、直角座标法、极座标法，测量人员可选择合适的方法放样定位。
c) 建筑物基础上的平面控制
由于高层建筑的基础足寸较大，因而必须在高层建筑的基础上作出许多要求精确测定的轴线。
一般规定，基础面上的距离误差在±5mm以内，为保证精度，必须注意以下几点：
*轴线的延长控制点要准确，标志要明显，并要保护好。
*尽量选用望远镜放大倍率大于25倍、有光学投点器的经纬仪，以不低于J2型经纬仪投测为好。
*测量尽量选在早晨、傍晚、阴天、无风的气候条件下进行，以减少旁折光的影响，钢尺要检定，注意温度、尺长、倾斜改正。
d) 高层建筑的轴线投测
*高层建筑物的基础工程完工后，须用经纬仪将建筑物主轴线精确地投测到建筑物底部，并设立标志以供下步施工与上投测之用。
*向上投测建筑物轴线时，采用光学铅垂仪直接投测或采用J2光学经纬仪测量天顶角的方法进行投测。为了保证投测质量，使用的经纬仪的照准部水准管轴应严格垂直仪器纵轴。安置经纬时必须使中盘水准管气泡严格居中。
1.4.2高程控制
高程控制点要联测到国家水准点或城市水准点上，高层建筑物的外部水准点标高系统应与城市水准点的标高统一。建筑施工过程中主要包括以下工作:
a) 工程桩的高程控制
b) 建筑物基础上的高程控制
建筑物基础上的高程控制，必须采用二等水准测量确定水准标高，水准网的主要技术要求按工程测量规范，必须把水准仪器置于两水准尺的中间，II等水准前后视距不等差不得超过1m。基础上的整个水准网附合在2～3个外部控制水准点上。高程
c) 高程传递
传递高程的方法有以下几种：
*利用钢尺直接丈量：在钢尺沿某一墙脚自±0.000标高起向上直接丈量，把高程传递上去。。
*悬吊钢尺法：在楼梯间悬吊钢尺，钢尺下挂一重锤，使钢尺处于铅垂状态，用水准仪分别在上、下楼层读数，按水准测量原理把高层传递上去(钢尺要经检定)。
三、对施工测量的事中控制
2.1现场测量时应注意的若干问题。
2.1.1工程平面位置的定位。
a) 为防止仪器不均匀下沉对测角的影响，经纬仪的三脚架应安置稳固，仪器安妥后，不得用手扶摸三脚架和基座。
b) 应仔细做好对中工作，以减少对中不准对测角影响，一般规定边长在100m以内时，对中偏差不得超过2mm。
c) 为减少因强太阳光使照准部不均匀受热造成的水平度盘不水平对测角的影响，在强太阳光照射下进行测试时，应撑伞挡住阳光。
d) 观测时，应尽量照准目标底部，以减少照准误差对测角影响。
2.1.2高程标高的定位
a) 水准仪支架必须安置在土质坚实、行人较少和震动较小的地方，以免引起仪器下沉。
b) 扶尺必须铅垂，以克服由于水准尺前后倾斜造成的读数偏大现象。
c) 为保证视线在读数过程中保持水平，要求严格执行读数前定平水准管，读数后检查水准管气泡是否居中的操作程序。
d) 水准仪尽量在水准点与建筑物控制桩的中间，以减少前后视不等产生的误差。
2.2监理人员在总包测量人员进行测量时，可随时抽查测量记录单，检查内容包括下述方面：
2.2.1工程放线部位。
2.2.2工程点坐标、高程依据。
2.2.3测量仪器。
2.2..4闭合差。
2.3督促总包测量人员及时整理定位资料。内容包括：工程名称、业主、定位依据、工程平面位置定位和标高定位示意、监理审核意见、测量人员和复核人员签名、测量和复核日期等。
2.4对建筑物定位、基础放线、各层面轴线、标高的放线进行现场验线。在实测检查中，一般取用网精度测量方法检查，其检测值与原值比较之差允许值可以是测量中误差m的±2.2m倍，也可以是测量限差M的±M倍。
