康王路下穿流花湖隧道工程土建3a、4、6标施工总承包3a标临时用水方案.docx

目 录
一、编制依据及说明 2
二、工程概况 2
三、施工用水计划： 3
1、临时用水水源 3
2、现场用水组成 3
四、施工用水量计算 3
五、施工现场临时用水布置 7
六、排水设计 8
1、雨水及场地排水 8
2、雨水及施工废水 8
3、设置冲洗槽 8
七、消防水池计算 8
八、现场用水的保证措施及管理办法 8
1、现场用水的保证措施 8
2、管理办法 9

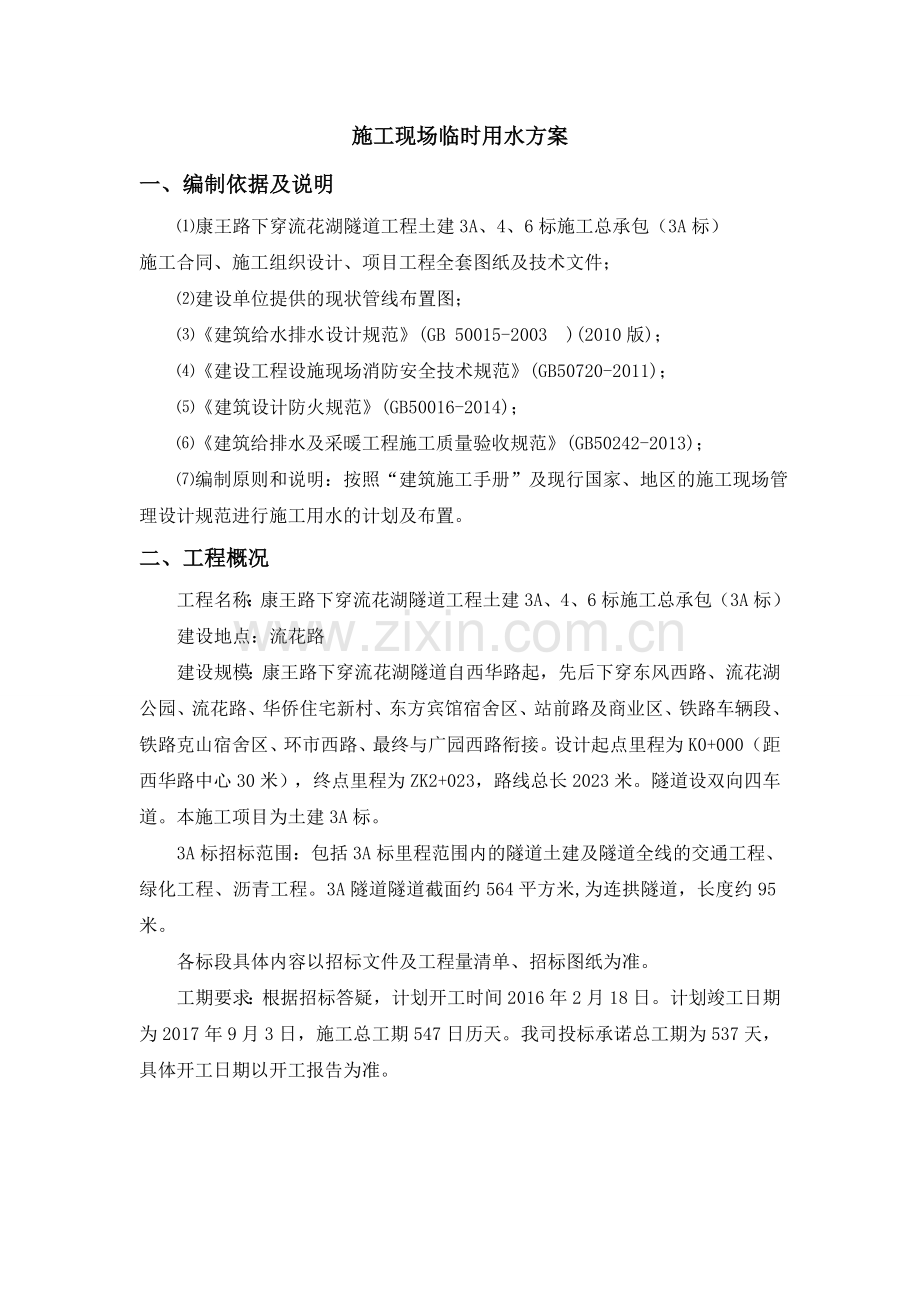

施工现场临时用水方案
一、编制依据及说明
⑴康王路下穿流花湖隧道工程土建3A、4、6标施工总承包（3A标）
施工合同、施工组织设计、项目工程全套图纸及技术文件；
⑵建设单位提供的现状管线布置图；
⑶《建筑给水排水设计规范》(GB 50015-2003 )(2010版)；
⑷《建设工程设施现场消防安全技术规范》(GB50720-2011)；
⑸《建筑设计防火规范》(GB50016-2014)；
⑹《建筑给排水及采暖工程施工质量验收规范》(GB50242-2013)；
⑺编制原则和说明：按照“建筑施工手册”及现行国家、地区的施工现场管理设计规范进行施工用水的计划及布置。
二、工程概况
工程名称：康王路下穿流花湖隧道工程土建3A、4、6标施工总承包（3A标）
建设地点：流花路
建设规模：康王路下穿流花湖隧道自西华路起，先后下穿东风西路、流花湖公园、流花路、华侨住宅新村、东方宾馆宿舍区、站前路及商业区、铁路车辆段、铁路克山宿舍区、环市西路、最终与广园西路衔接。设计起点里程为K0+000（距西华路中心30米），终点里程为ZK2+023，路线总长2023米。隧道设双向四车道。本施工项目为土建3A标。
3A标招标范围：包括3A标里程范围内的隧道土建及隧道全线的交通工程、绿化工程、沥青工程。3A隧道隧道截面约564平方米,为连拱隧道，长度约95米。
各标段具体内容以招标文件及工程量清单、招标图纸为准。
工期要求：根据招标答疑，计划开工时间2016年2月18日。计划竣工日期为2017年9月3日，施工总工期547日历天。我司投标承诺总工期为537天，具体开工日期以开工报告为准。
三、施工用水计划：
1、临时用水水源
本项目临时用水水源由市政自来水管网供给。现场管道主要根据广州市相关要求及业主提供的水表接入，供现场用水使用。
2、现场用水组成
本工程现场临时用水主要由施工用水和消防用水两部分组成。
(1) 消防用水
消防用水主要是施工过程中临时消火栓用水。
(2) 施工用水
施工用水主要是供基坑施工、混凝土养护、二次结构墙砌筑、装修土建湿作业、机电管道安装试验用水、施工机械用水等。
为使施工现场临时供水系统及时安装，确保施工临时用水的需要，主要抓好以下几个方面的工作：
1)、做好水资源调查。通过向建设方、当地自来水公司等单位了解施工现场周围自来水管道的布置、走向、管径、埋设深度及自来水压力等情况，做到心中有数。
2)、确定施工用水参数。根据建设工程规模、特点及施工区段的划分与施工安排，并结合消防要求，计算确定临时用水参数，制定一个全面的切实可行的施工供水方案。
3)、本工程是用自来水作为施工用水的建设工程，施工区的接水点在总平面图西南角混凝土搅拌厂门口旁市政供水系统接口。
四、施工用水量计算
建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种
生产用水包括工程施工用水、施工机械用水
生活用水包括施工现场生活用水和生活区生活用水
1、工程用水量计算
工地施工工程用水量q1计算公式

K1=1.10(未预见的施工用水系数)
K2=1.50(用水不均匀系数)
T1=1.00(年度有效工作日(d))
b= 1.00每天工作班数(班))
Q1 ── 年（季）度工程量 (以实物计量单位表示)，取值列下表
N1 ── 施工用水定额，取值列下表
工程施工用水定额列表如下
序号
用水名称
用水额定N1
工程量Q1
1
混凝土自然养护
400.00
100.00
2
砌筑工程全部用水
250.00
10.00
3
抹灰工程全部用水
30.00
10.00
4
搅拌砂浆
300.00
10.00
5
原土地坪，路基
0.30
10.00
经过计算得到 q1=1.10 × (45803.00/ (1.00 × 1.00)) × (1.50/(8 × 3600))=2.62L/S
2、施工机械用水量计算
施工机械用水量计算公式

其中 q2 ──施工机械用水量 (L/s)
K2 ──1.10(未预见的施工用水系数)
Q2 ──同一种机械台数(台)，取值列下表
N2 ──施工机械台班用水定额，取值列下表
K3 ──1.50(施工机械用水不均匀系数)
施工机械用水定额列表如下
序号
机械名称
用水额定N1
机械台数Q2
1
木工场
25.00
2.00
经过计算得到q2=1.10 × 50.00 × (1.50 /(8 × 3600))=0L/S
3、工地生活用水量计算
施工工地用水量计算公式

其中 q3 ──施工工地生活用水量
P1 ──(施工现场高峰期生活人数)
N3 ──施工工地生活用水定额，取
K4 ──1.30(施工工地生活用水不均匀系数)
b ──1.00(每天工作班数(班))
施工工地用水定额列表如下:
序号
用水名称
用水量L
用水人数
1
洗车槽
50.00
20.00
经过计算得到 q3=(1000.00 × 1.30)/(1.00 × 8 × 3600)=0.05L/S
4、生活区生活用水量计算
生活区生活用水量计算公式

其中 q4 ──生活区生活用水量 (L/s)
P2 ──(生活区居住人数)
N4 ──生活区昼夜全部生活用水定额
K5 ──2.00(生活区生活用水不均匀系数)
生活区生活用水定额列表如下
序号
用水名称
用水量L
用水人数
1
5000人以内(居住区消防用水)
10.00
200.00
2
食堂
15.00
100.00
经过计算得到 q4=(3500.00 × 2.00)/(24 × 3600)=0.08L/S
5、消防用水量计算
根据消防范围确定消防用水量 q5=10.00L/S
6、施工工地总用水量计算
施工工地总用水量Q按照下面组合

本例中 q5 + (q1+q2+q3+q42)/2=10.00L/S
经过计算得到总用水量Q=11.00L/S
（计算的总用水量还应增加10%，以补偿不可避免的水管漏水损失。）
供水管径计算书

依据<<建筑施工计算手册>>（18.3.2 供水管径计算)
1、计算公式
工地临时网路需用管径，可按下式计算

其中: d──配水管直径(m)
Q──施工工地总用水量(L/S),取Q=11.00(L/S)
v──管网中水流速度(m/s),取v=1.50(m/s)
2、管径计算
供水管径由计算公式:d=[4×11.00/(3.14×1.50×1000)]0.5=0.10m =100.00mm
故知临时网路需用内径为100.00mm供水管
因此，工地临水主管管径采用DN100。
五、施工现场临时用水布置
1、根据现场条件并同业主协商，施工用水由业主提供的供水点接入，临时给水布置为：采用一根DN100镀锌给水管沿环基坑道路敷设管道成环型供水管网供施工用水使用。在基坑西面设DN100给水点一个，引至钢筋加工场地，基坑底部、洗车槽共设给水点三个；
2、所有设置的接水点分别装设阀门及水表，阀门和水表规格和水管规格一样。分消防、施工、生活用水分别铺设支管。施工用水用胶皮管接到使用地点。将水管接入现场，在管网中每隔30-40m处装设一个消火栓及一个施工用水接驳点，现场用水和生活用水均从用水接驳点接取，现场的施工、消防用水管网按有关规定与工程施工同步进行。施工现场用水拟沿建筑物周边及施工临设布置。
3、施工现场消防用水管路
本工程采用消防与施工用水分开使用的临时给水系统，从市政水管接水口接入，并基本沿着临时道路成枝状布置。
消防用水管管材采用镀锌钢管，室外枝状消防管网上按规范要求设置消火栓。
4、生活区消火栓的布置
生活区设置三个消防水池，配消防水管和灭火器，，在每栋宿舍楼内按规范要求设置消火栓箱，箱内配相应数量的水龙带和水枪喷嘴，以备使用。重要防火部位放置干粉灭火器。
5、施工现场用水管径
用水管网为：总管径取100mm，消防用水管径取80 mm，施工用水管径取100mm，因生活管径比消防管径小，所以按消防管径配管，沿基坑外围约2米敷设管道。
7、管路布置及其他要求
各种管线应避开堆放场和建筑物、设施沿道路边进行敷设，横穿马路时加钢套管进行保护。室外管网外表面做加强防腐后埋地敷设，埋设深度在-1.0m处。以防因外部原因破环。场内建筑物四周，布置防火器材架，其上挂有防火斧、防火锹及防火水桶等灭火设施。
六、排水设计
1、雨水及场地排水
在环基坑道路四周沿地形布置500mm×500mm雨水排水明渠，用以排除雨水、生产废水及场内杂排水，通道处明渠上设置排水明沟。
2、雨水及施工废水
为避免水浸泡软化土体，及时排放地面水，利于基坑内的作业施
工，拟在基坑内、外各设一排水沟。坑外排水沟布于环基坑施工道路外侧距施工红线越1m，呈环形封闭状，用砖砌水泥砂浆抹面修筑，在基坑开挖前预先修好，水沟宽0.5m，深0.5m，并与市政雨水管接通，根据现场具体情况，在适当位置修筑沉淀池，基坑内抽排出的地下水经沉淀池沉淀后，排入市政雨水管道。坑内排水沟位于基坑壁底部，宽0.3m，深0.4m，即坑挖至底部时修筑，修筑时根据建筑物基础外挑宽度做成的沟或盲沟。建筑物内的施工废水由集水坑汇集后用潜污泵排至室外排水沟，明排水沟水分段汇集至沉淀池。现场雨废水经沉淀池沉淀后，排至市政排水管网，沉淀池定期清理。
3、设置冲洗槽
为满足市政环卫部门对运输清洁及施工现场场容场貌的要求，在现场每个大门入口处设置冲洗槽，主要满足混凝土泵车及混凝土罐车出场的清洗，同时可将池内经沉淀后的清水，利用沉淀池收集起来，用来进行现场洒水使用，起到节约用水的目的。
七、消防水池计算
本工程施工现场在市政消火栓保护范围内，不考虑室外消防用水。
八、现场用水的保证措施及管理办法
1、现场用水的保证措施
现场供水管道的安装及维护由专业管工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。
设立专门的管理机构，来对本工程用水进行管理，项目部施工用水管理机构将根据现场实际情况协调解决，确保整个工程的用水能满足施工的需要。
按规定，经报批的施工现场地的临时供水，用水总表由甲方向当地自来水公司从市政自来水管网接入建筑红线内，并砌筑相应的水表井。我方负责总水表以下的管线及水表的安装。在安装中应注意以下问题：供水管网尽量呈环状布置。为便于管理，在环状管网上设置若干阀门。
2、管理办法
(1)消防制度
施工现场严禁吸烟，应挂有醒目的标语板块。
凡动用明火及电气焊必须到安全员处办理用火证，并采取相应的防火措施。
消火栓处应有明显标志，3m以内不准堆放任何物品。
消防泵配电线路要引自施工现场用电，总断路器上端设专人值班维护管理，保证连续不断的供电。
现场不得使用电炉、电热器等，不准私自接电和拆卸电源。
食堂、办公室、易燃物品储存室、配电室、发电机房、木工棚应配备足够的泡沫灭火器。
⑵临时用水系统的维护与管理
施工时应注意保证消防管路畅通，消防栓箱内设备完备且箱前道路畅通，无阻塞或堆放杂物。
宝贵的水源要求我们加强管理用水，严禁出现长流水的浪费现象，取水龙头均采用陶瓷芯密闭型龙头，现场临水使用设专人负责。
应加强现场干式厕所的卫生管理，及时冲洗、清扫、消毒，保持整洁、无臭味散发。指定专人打扫、清理，并严格进行卫生制度管理。
现场排水沟定期进行清理，保证排水畅通。
施工现场、办公区应及时清扫，保证干净、无积水。
⑶节水措施
A、按照施工临时用水图纸合理布置管线、阀门和水龙头。
B、管理人员应对全体人员(民工)进行节约用水教育，用水后要及时关闭阀门和水龙头，防止供水设施漏水和长流水现象发生。
C、生产用水应采用节约方法，如混凝土养护彩涂膜法、覆盖法、浇混凝土避免水灌式浇水法，抹灰前墙面润湿采用喷水润湿等。
D、有条件地方应重复利用废水，对现场地使用后的废水进行有利归集，经沉淀后用于场地湿润，洒水降尘，砂浆拌和等。
九、康王路下穿流花湖隧道工程土建3A、4、6标施工总承包（3A标）临水平面布置图见附件
