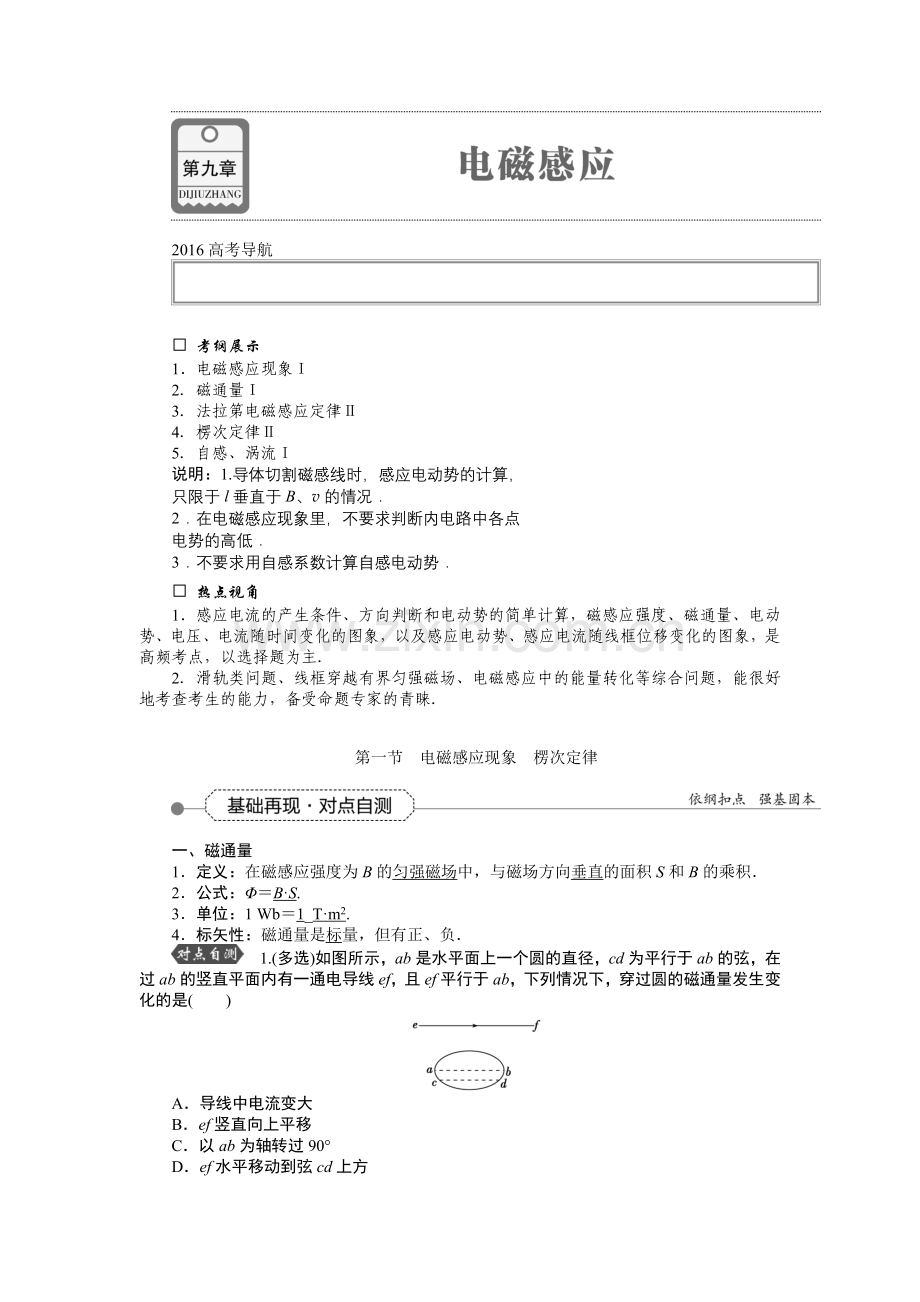

第九章第一节电磁感应现象 楞次定律.doc

2016高考导航

 考纲展示
1．电磁感应现象Ⅰ
2．磁通量Ⅰ
3．法拉第电磁感应定律Ⅱ
4．楞次定律Ⅱ
5．自感、涡流Ⅰ
说明：1.导体切割磁感线时，感应电动势的计算，
只限于l垂直于B、v的情况．
2．在电磁感应现象里，不要求判断内电路中各点
电势的高低．
3．不要求用自感系数计算自感电动势．
 热点视角
1．感应电流的产生条件、方向判断和电动势的简单计算，磁感应强度、磁通量、电动势、电压、电流随时间变化的图象，以及感应电动势、感应电流随线框位移变化的图象，是高频考点，以选择题为主．
2．滑轨类问题、线框穿越有界匀强磁场、电磁感应中的能量转化等综合问题，能很好地考查考生的能力，备受命题专家的青睐．

第一节　电磁感应现象　楞次定律

一、磁通量
1．定义：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．
2．公式：Φ＝B·S.
3．单位：1 Wb＝1_T·m2.
4．标矢性：磁通量是标量，但有正、负．
　1.(多选)如图所示，ab是水平面上一个圆的直径，cd为平行于ab的弦，在过ab的竖直平面内有一通电导线ef，且ef平行于ab，下列情况下，穿过圆的磁通量发生变化的是(　　)

A．导线中电流变大
B．ef竖直向上平移
C．以ab为轴转过90°
D．ef水平移动到弦cd上方
答案：CD
二、电磁感应
1．电磁感应现象
当穿过闭合电路的磁通量发生变化时，电路中有电流产生，这种现象称为电磁感应现象．
2．产生感应电流的条件
(1)电路闭合；(2)磁通量变化．
3．能量转化
发生电磁感应现象时，机械能或其他形式的能转化为电能．
特别提醒：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．
　2.(多选)下列情形中金属框或线圈中能产生感应电流的是(　　)

答案：BCD
三、感应电流方向的判断
1．楞次定律
(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
(2)适用情况：所有的电磁感应现象．
2．右手定则
(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．
(2)适用情况：导体切割磁感线产生感应电流．
　3.(多选)下列各图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，由线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是(　　)

答案：CD

考点一　电磁感应现象的判断

判断电路中能否产生感应电流的一般流程：

　 (单选)如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是(　　)

A．ab向右运动，同时使θ减小
B．使磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)
[解析]　ab向右运动，回路面积增大，θ减小，cos θ增大，由Φ＝BScos θ知，Φ增大，故A正确．同理可判断B、C、D中Φ不一定变化，不一定产生感应电流．
[答案]　A
[总结提升]　判断能否产生电磁感应现象，关键是看回路的磁通量是否发生了变化．磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：
(1)S、θ不变，B改变，这时ΔΦ＝ΔB·Ssin θ；
(2)B、θ不变，S改变，这时ΔΦ＝ΔS·Bsin θ；
(3)B、S不变，θ改变，这时ΔΦ＝BS(sin θ2－sin θ1)．
　1.(单选)如图所示的条形磁铁的上方放置一矩形线框，线框平面水平且与条形磁铁平行，则线框在由N端匀速平移到S端的过程中，线框中的感应电流的情况是(　　)

A．线框中始终无感应电流
B．线框中始终有感应电流
C．线框中开始有感应电流，当线框运动到磁铁中部上方时无感应电流，以后又有了感应电流
D．开始无感应电流，当运动到磁铁中部上方时有感应电流，后来又没有感应电流
答案：B

考点二　楞次定律的理解及应用 　[学生用书P175]

1．楞次定律中“阻碍”的含义

2．应用楞次定律判断感应电流方向的步骤

　(多选)(2015·南京模拟)匀强磁场方向垂直纸面，规定垂直纸面向里的方向为正，磁感应强度B随时间t变化的规律如图甲所示．在磁场中有一细金属圆环，圆环平面位于纸面内，如图乙所示．令I1、I2、I3分别表示Oa、ab、bc段的感应电流，f1、f2、f3分别表示电流为I1、I2、I3时，金属环上很小一段受到的安培力．则(　　)

A．I1沿逆时针方向，I2沿顺时针方向
B．I2沿逆时针方向，I3沿顺时针方向
C．f1方向指向圆心，f2方向指向圆心
D．f2方向背离圆心向外，f3方向指向圆心
[解析]　在Oa段，磁场垂直纸面向里且均匀增强，根据楞次定律可判断产生的感应电流的方向是逆时针的，同理，ab、bc段产生的感应电流的方向是顺时针的，A正确，B错；根据左手定则可判断Oa、ab、bc段对应金属圆环上很小一段受到的安培力的方向，f1、f3方向指向圆心，而f2背离圆心向外，C错，D正确.
[答案]　AD

　2.(单选)(2015·南昌模拟)1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验，他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看，超导线圈上将出现(　　)

A．先是逆时针方向的感应电流，然后是顺时针方向的感应电流
B．先是顺时针方向的感应电流，然后是逆时针方向的感应电流
C．顺时针方向持续流动的感应电流
D．逆时针方向持续流动的感应电流
解析：选D.当磁单极子从上向下靠近超导线圈时，线圈中的磁通量增加，且磁场方向从上向下，由楞次定律可知，感应电流的磁场方向从下向上，再由安培定则可确定感应电流方向为逆时针；当磁单极子远离超导线圈时，超导线圈中的磁通量减少，且磁场方向从下向上，由楞次定律可知，感应电流的磁场方向从下向上，再由安培定则可确定感应电流方向为逆时针，因此线圈中产生的感应电流方向不变，又由于超导线圈没有电阻，不消耗电能，所以超导线圈中的电流不会消失，选项D正确，A、B、C均错误．

考点三　“一定律三定则”的综合应用

1．“三个定则与一个定律”的比较
名称
基本现象
应用的定
则或定律
电流的磁效应
运动电荷、电流产生磁场
安培定则
磁场对电流
的作用
磁场对运动电荷、电流有作用力
左手定则
电磁
感应
部分导体做切割磁感线运动
右手定则
闭合回路磁通量变化
楞次定律
2.应用技巧
无论是“安培力”还是“洛伦兹力”，只要是涉及磁力都用左手判断．
“电生磁”或“磁生电”均用右手判断．
　(单选)置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示．导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中．下列说法正确的是(　　)

A．圆盘顺时针加速转动时，ab棒将向右运动
B．圆盘顺时针匀速转动时，ab棒将向右运动
C．圆盘顺时针减速转动时，ab棒将向右运动
D．圆盘逆时针加速转动时，ab棒将向左运动
[解析]　由右手定则知，圆盘顺时针加速转动时，感应电流从圆心流向边缘，线圈A中产生的磁场方向向下且磁场增强．由楞次定律知，线圈B中的感应磁场方向向上，由右手螺旋定则知，ab棒中感应电流方向由a→b.由左手定则知，ab棒受的安培力方向向左，将向左运动．故A错；同理B、D错，C对．
[答案]　C
　3.(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　)

A．向右加速运动　　　　　 B．向左加速运动
C．向右减速运动 D．向左减速运动
解析：选BC.MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由M→NL1中感应电流的磁场方向向上；若L2中磁场方向向上减弱PQ中电流为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为P→Q且增大向左加速运动．

方法技巧——楞次定律推论的应用
楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：
(1)阻碍原磁通量的变化——“增反减同”；
(2)阻碍相对运动——“来拒去留”；
(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”；
(4)阻碍原电流的变化(自感现象)——“增反减同”．

　(多选)如图所示，光滑固定的金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时(　　)

A．P、Q将相互靠拢
B．P、Q将相互远离
C．磁铁的加速度仍为g
D．磁铁的加速度小于g

[解析]　法一：设磁铁下端为N极，如图所示，根据楞决定律可判断出P、Q中的感应电流方向如图所示，根据左手定则可判断P、Q所受安培力的方向．可见，P、Q将相互靠拢．由于回路所受安培力的合力向下，由牛顿第三定律知，磁铁将受到
向上的反作用力，因而加速度小于g.当磁铁下端为S极时，根据类似的分析可得到相同的结果，所以，本题应选A、D；
法二：根据楞次定律的另一种表述——感应电流的效果总要反抗产生感应电流的原因．本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近．所以，P、Q将相互靠拢且磁铁的加速度小于g，应选A、D.
[答案]　AD

　4.(单选)(2014·高考广东卷)如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块(　　)

A．在P和Q中都做自由落体运动
B．在两个下落过程中的机械能都守恒
C．在P中的下落时间比在Q中的长
D．落至底部时在P中的速度比在Q中的大
解析：选C.小磁块在铜管中下落，产生电磁感应现象，根据楞次定律的推论——阻碍相对运动可知，小磁块下落过程中受到向上的电磁阻力，而在塑料管中下落，没有电磁感应现象，小磁块做自由落体运动，故C正确．

1．(单选)(2015·惠州调研)如图所示，甲、乙两个矩形线圈同处在纸面内，甲的ab边与乙的cd边平行且靠得较近，甲、乙两线圈分别处在垂直纸面方向的匀强磁场中，穿过甲的磁场的磁感应强度为B1，方向指向纸面内，穿过乙的磁场的磁感应强度为B2，方向指向纸面外，两个磁场可同时变化，当发现ab边和cd边之间有排斥力时，磁场的变化情况可能是(　　)
A．B1变小，B2变大
B．B1变大，B2变大
C．B1变小，B2变小
D．B1不变，B2变小
解析：选A.ab边与cd边有斥力，则两边通过的电流方向一定相反，由楞次定律可知，当B1变小，B2变大时，ab边与cd边中的电流方向相反．
2．(单选)(2015·北京朝阳模拟)某同学设计了一个电磁冲击钻，其原理示意图如图所示，若发现钻头M突然向右运动，则可能是(　　)

A．开关S由断开到闭合的瞬间
B．开关S由闭合到断开的瞬间
C．保持开关S闭合，变阻器滑片P加速向右滑动
D．保持开关S闭合，变阻器滑片P匀速向右滑动
解析：选A.若发现钻头M突然向右运动，则两螺线管互相排斥，根据楞次定律，可能是开关S由断开到闭合的瞬间，选项A正确．
3．(单选)(2015·汕头质检)圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是(　　)
A．线圈a中将产生俯视顺时针方向的感应电流
B．穿过线圈a的磁通量变小
C．线圈a有扩张的趋势
D．线圈a对水平桌面的压力FN将增大

解析：选D.通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增强，根据楞次定律可知，a线圈中所产生的感应电流产生的感应磁场方向竖直向上，再由右手螺旋定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增强，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a将阻碍磁通量的增大，因此，线圈a有缩小的趋势，线圈a对水平桌面的压力增大，C错误，D正确．

4．(单选)如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中，线圈中感应电流(　　)

A．沿abcd流动
B．沿dcba流动
C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动
D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动
解析：选A.由条形磁铁的磁场分布情况可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少．线圈从位置Ⅰ到Ⅱ，穿过abcd自下而上的磁通量减少，感应电流的磁场阻碍其减少，则在线框中产生的感应电流的方向为abcd，线圈从位置Ⅱ到Ⅲ，穿过abcd自上而下的磁通量在增加，感应电流的磁场阻碍其增加，由楞次定律可知感应电流的方向仍然是abcd.故本题答案为A.
5．(单选)如图所示，MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，垂直纸面向外的匀强磁场垂直穿过MN、GH所在的平面，则(　　)

A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向为a→b→d→c→a
B．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向为a→c→d→b→a
C．若ab向左、cd向右同时运动，则abdc回路中的电流为零
D．若ab、cd都向右运动，且两杆速度vcd>vab，则abdc回路有电流，电流方向为a→c→d→b→a
解析：选D.由右手定则可判断出A项做法使回路产生顺时针方向的电流，故A项错．若ab、cd同向运动且速度大小相同，ab、cd所围面积不变，磁通量不变，故不产生感应电流，故B项错．若ab向左，cd向右，则abdc回路中有顺时针方向的电流，故C项错．若ab、cd都向右运动，且两杆速度vcd>vab，则ab、cd所围面积发生变化，磁通量也发生变化，由楞次定律可判断出，abdc回路中产生顺时针方向的电流，故D项正确．
6．(单选)如图所示的装置中，cd杆原来静止，当ab杆做如下哪种运动时，cd杆将向右移动(　　)

A．向右匀速运动　　　　 B．向右减速运动
C．向左加速运动 D．向左减速运动
解析：选D.ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd保持静止，A不正确；ab向右减速运动时，L1中的磁通量向上减小，由楞次定律知L2中感应电流产生的磁场方向向下，故通过cd的电流方向向上，cd向左移动，B错误；同理得C不正确，D正确．

一、单项选择题
1．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是(　　)
A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化
B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化
C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化
D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化
解析：选D.产生感应电流必须满足的条件：①电路闭合；②穿过闭合电路的磁通量要发生变化．选项A、B电路闭合，但磁通量不变，不能产生感应电流，故选项A、B不能观察到电流表的变化；选项C满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C也不能观察到电流表的变化；选项D满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D.
2．长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的交流电：i＝Imsin ωt，i－t图象如图乙所示．规定沿长直导线方向向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是(　　)

A．由顺时针方向变为逆时针方向
B．由逆时针方向变为顺时针方向
C．由顺时针方向变为逆时针方向，再变为顺时针方向
D．由逆时针方向变为顺时针方向，再变为逆时针方向
解析：选D.0～内，i正方向增大，框中电流为逆时针，～内，i正方向减小，框中电流为顺时针，～内，i负方向增大，框中电流为顺时针，～T内，i负方向减小，框中电流为逆时针，故D正确．
3．如图所示，几位同学在做“摇绳发电”实验：把一条长导线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学迅速摇动AB这段“绳”．假设图中情景发生在赤道，地磁场方向与地面平行．图中摇“绳”同学是沿东西站立的，甲同学站在西边，手握导线的A点，乙同学站在东边，手握导线的B点．则下列说法正确的是(　　)

A．当“绳”摇到最高点时，“绳”中电流最大
B．当“绳”摇到最低点时，“绳”受到的安培力最大
C．当“绳”向上运动时，“绳”中电流从A流向B
D．当“绳”向下运动时，“绳”受到的安培力向上
解析：选D.地磁场方向与地面平行，当“绳”摇到最高点(或最低点)时，速度方向与磁场方向平行，不切割磁感线，感应电流为零，故A、B错；地磁场方向由南向北．当“绳”向下运动时，由右手定则判断出“绳”中电流从A流向B，再由左手定则判断出“绳”受的安培力向上，故C错，D对．还可直接由安培力阻碍相对运动，得出D对．
4．美国《大众科学》月刊网站报道，美国明尼苏达大学的研究人员发现．一种具有独特属性的新型合金能够将热能直接转化为电能．具体而言，只要略微提高温度，这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图所示．A为圆柱形合金材料，B为线圈，套在圆柱形合金材料上，线圈的半径大于合金材料的半径．现对A进行加热，则(　　)

A．B中将产生逆时针方向的电流
B．B中将产生顺时针方向的电流
C．B线圈有收缩的趋势
D．B线圈有扩张的趋势
解析：选D.合金材料加热后，合金材料成为磁体，通过线圈B的磁通量增大，由于线圈B内有两个方向的磁场，由楞次定律可知线圈只有扩张，才能阻碍磁通量的变化，C错误，D正确，由于不知道极性，无法判断感应电流的方向，A、B错误．
5．如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中(　　)

A．穿过线框的磁通量保持不变
B．线框中感应电流方向保持不变
C．线框所受安培力的合力为零
D．线框的机械能不断增大
解析：选B.当线框由静止向下运动时，穿过线框的磁通量逐渐减小，根据楞次定律可得，产生的感应电流的方向为顺时针方向，且方向不发生变化，A错误，B正确；因线框上下两边所在处的磁感应强度不同，线框所受的安培力的合力一定不为零，C错误；整个线框所受的安培力的合力竖直向上，对线框做负功，线框的机械能减小，D错误．
6．如图，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方水平快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是(　　)

A．FN先小于mg后大于mg，运动趋势向左
B．FN先大于mg后小于mg，运动趋势向左
C．FN先小于mg后大于mg，运动趋势向右
D．FN先大于mg后小于mg，运动趋势向右
解析：选D.根据楞次定律的推论判断．磁铁靠近线圈时，阻碍靠近．线圈受到磁场力方向为右偏下，故FN>mg，有向右运动趋势，磁铁从B点离开线圈时，线圈受到磁场力方向向右偏上，故FN<mg，仍有向右运动趋势，因此只有D正确．
7.如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将(　　)

A．静止不动
B．逆时针转动
C．顺时针转动
D．发生转动，但因电源的极性不明，无法确定转动的方向
解析：选C.滑片P向右滑动过程中，电流增大，线圈处的磁场变强，磁通量增大，根据“阻碍”含义，线圈将阻碍磁通量增大而顺时针转动，故C正确．
8．如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则(　　)

A．T1＞mg，T2＞mg
B．T1＜mg，T2＜mg
C．T1＞mg，T2＜mg
D．T1＜mg，T2＞mg
解析：选A.金属环从位置Ⅰ靠近磁铁上端，因产生感应电流，故“阻碍”相对运动，知金属环与条形磁铁相互排斥，故绳的拉力T1>mg.同理，当金属环离开磁铁下端时，金属环与磁铁相互吸引，因而绳的拉力T2>mg，故A正确．
二、多项选择题
9.如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是(　　)

A．圆盘绕过圆心的竖直轴匀速转动
B．圆盘以某一水平直径为轴匀速转动
C．圆盘在磁场中向右匀速平移
D．匀强磁场均匀增加
解析：选BD.只有当圆盘中的磁通量发生变化时，圆盘中才产生感应电流，当圆盘绕过圆心的竖直轴匀速转动或圆盘在磁场中向右匀速平移时，圆盘中的磁通量不发生变化，不能产生感应电流，A、C错误；当圆盘以某一水平直径为轴匀速转动或匀强磁场均匀增加时，圆盘中的磁通量发生变化，圆盘中将产生感应电流，B、D正确．
10．(2015·江西景德镇质检)如图所示，一根长导线弯曲成“n”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，下列判断正确的是(　　)

A．金属环中无感应电流产生
B．金属环中有逆时针方向的感应电流
C．悬挂金属环C的竖直线的拉力大于环的重力
D．悬挂金属环C的竖直线的拉力小于环的重力
解析：选BC.由安培定则知，C中磁场垂直纸面向里，当电流增大时，环中磁通量增大，由楞次定律知，C环中有逆时针方向的感应电流，A错误，B正确；感应电流总是阻碍引起感应电流的原因，所以环有向下运动趋势，环受到线的拉力大于重力，C正确，D错误．
11.如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引(　　)

A．向右做匀速运动
B．向左做减速运动
C．向右做减速运动
D．向右做加速运动
解析：选BC.当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对、D错．
12.(2015·南京模拟)如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方(略靠前)固定一根与导线框平面平行的水平直导线，导线中通以图示方向的恒定电流．释放导线框，它由实线位置下落到虚线位置未发生转动，在此过程中(　　)

A．导线框中感应电流的方向依次为ACBA→ABCA→ACBA
B．导线框的磁通量为零时，感应电流却不为零
C．导线框所受安培力的合力方向依次为向上→向下→向上
D．导线框所受安培力的合力为零，做自由落体运动
解析：选AB.根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外，下方的磁场方向垂直于纸面向里，而且越靠近导线磁场越强，所以闭合导线框ABC在下降过程中，导线框内垂直于纸面向外的磁通量先增大，当增大到BC边与导线重合时，达到最大，再向下运动，导线框内垂直于纸面向外的磁通量逐渐减小至零，然后随导线框的下降，导线框内垂直于纸面向里的磁通量增大，当增大到A点与导线重合时，达到最大，继续下降时由于导线框逐渐远离导线，使导线框内垂直于纸面向里的磁通量再逐渐减小，所以根据楞次定律可知，感应电流的磁场总是阻碍内部磁通量的变化，所以感应电流的磁场先向里，再向外，最后向里，所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA，A正确；当导线框内的磁通量为零时，内部的磁通量仍然在变化，有感应电动势产生，所以感应电流不为零，B正确；根据对楞次定律的理解，感应电流的效果总是阻碍导体间的相对运动，由于导线框一直向下运动，所以导线框所受安培力的合力方向一直向上，不为零，C、D错误．
☆13.如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中通有变化电流i，电流随时间变化的规律如图乙所示，P所受的重力为G，桌面对P的支持力为FN，则(　　)

A．t1时刻FN>G，P有收缩的趋势
B．t2时刻FN＝G，此时穿过P的磁通量最大
C．t3时刻FN＝G，此时P中无感应电流
D．t4时刻FN<G，此时穿过P的磁通量最小
解析：选AB.t1时刻，电流增大，由楞次定律的阻碍作用知，线圈有远离螺线管、收缩面积的趋势，选项A正确；t2时刻电流不变，线圈无感应电流，FN＝G，此时穿过P的磁通量最大，选项B正确；t3时刻电流为零，但电流从有到无，穿过线圈的磁通量发生变化，此时P中有感应电流，但磁感应强度为零，FN＝G，选项C错误；t4时刻电流不变，线圈无感应电流，FN＝G，此时穿过P的磁通量最大，选项D错误．
三、非选择题
14.为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示．已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转．
(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为________(填：“顺时针”或“逆时针”)．

(2)当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为__________(填：“顺时针”或“逆时针”)．
解析：(1)根据楞次定律，线圈的磁场上端为N极，下端为S极，又由于指针向左偏转，所以线圈中的电流方向为从b到a，由右手螺旋定则知，俯视线圈时，从a到b，线圈的绕向为顺时针．
(2)根据楞次定律，线圈的磁场上端为N极，下端为S极，又由于指针向右偏转，所以线圈中的电流方向为从a到b，由右手螺旋定则知，俯视线圈时，从a到b，线圈的绕向为逆时针．
答案：(1)顺时针　(2)逆时针
