电场电路练习.docx

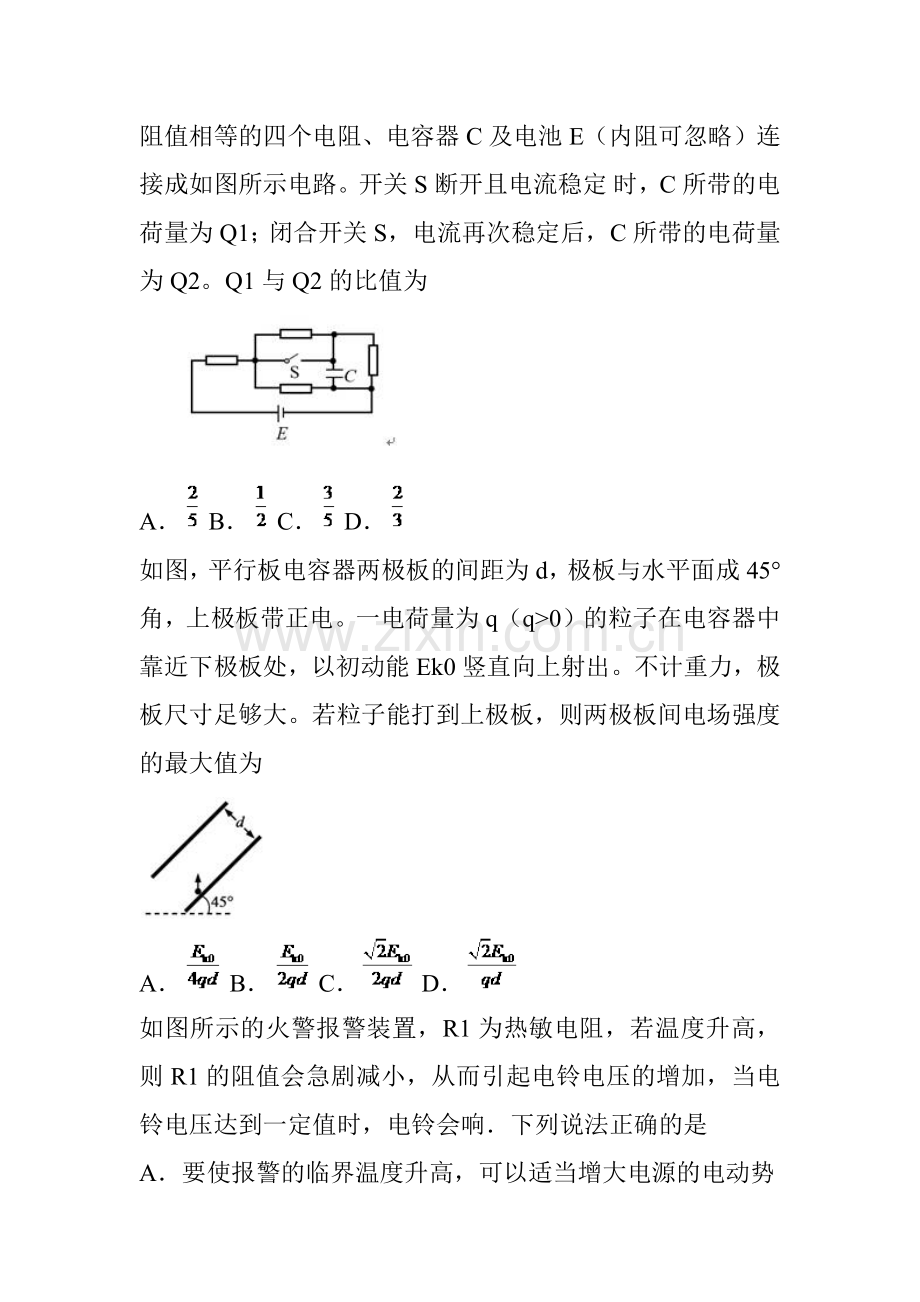

阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路。开关S断开且电流稳定 时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为

A． B． C． D．
如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。一电荷量为q（q>0）的粒子在电容器中靠近下极板处，以初动能Ek0竖直向上射出。不计重力，极板尺寸足够大。若粒子能打到上极板，则两极板间电场强度的最大值为

A． B． C． D．
如图所示的火警报警装置，R1为热敏电阻，若温度升高，则R1的阻值会急剧减小，从而引起电铃电压的增加，当电铃电压达到一定值时，电铃会响．下列说法正确的是
A．要使报警的临界温度升高，可以适当增大电源的电动势
 B．要使报警的临界温度降低，可以适当增大电源的电动势
 C．要使报警的临界温度升高，可以把R1的滑片P适当向下移
 D．要使报警的临界温度降低，可以把R2的滑片P适当向下移
测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图1所示，校零时的读数为______ mm，合金丝的直径为______mm．

（2）为了精确测量合金丝的电阻Rx，设计出如图2所示的实验电路图，按照该电路图完成图3中的实物电路连接
图1是利用两个电流表和测量干电池电动势E和内阻r的电路原理图。图中S为开关，R为滑动变阻器，固定电阻和内阻之和为10000（比r和滑动变阻器的总电阻都大得多），为理想电流表。

①按电路原理图在图2虚线框内各实物图之间画出连线。
②在闭合开关S前，将滑动变阻器的滑动端c移动至 （填“端”、“中央”或“ 端”）。
③闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表和的示数和。多次改变滑动端c的位置，得到的数据为

0.120
0.125
0.130
0.135
0.140
0.145

480
400
320
232
140
68
在图3所示的坐标纸上以为纵坐标、为横坐标画出所对应的曲线。
④利用所得曲线求的电源的电动势E= V，内阻r= ．（保留两位小数）
⑤该电路中电源输出的短路电流 A。
