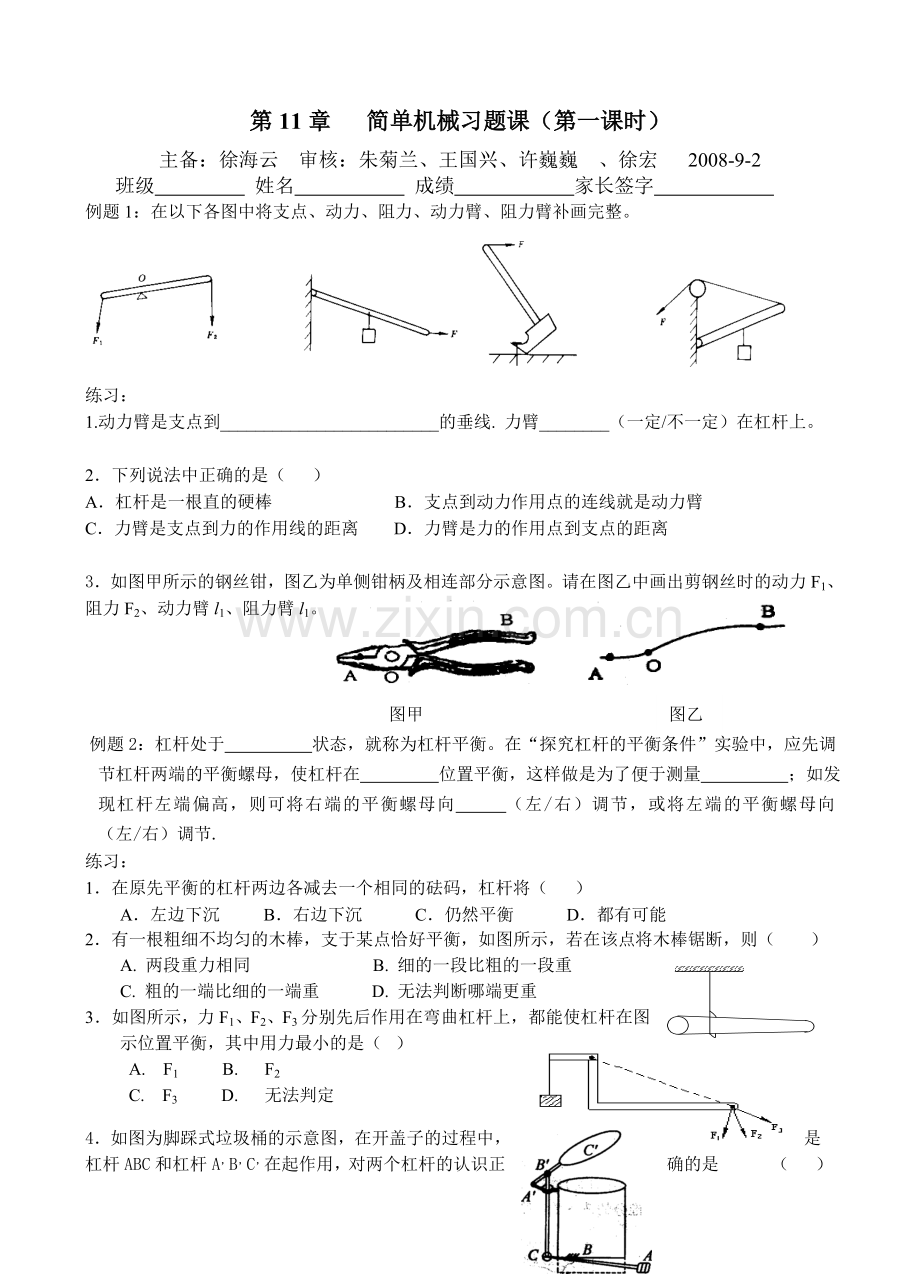

第11章 简单机械习题课（第一课时）
主备：徐海云 审核：朱菊兰、王国兴、许巍巍 、徐宏 2008-9-2
班级 姓名 成绩 家长签字
例题1：在以下各图中将支点、动力、阻力、动力臂、阻力臂补画完整。

练习：
1.动力臂是支点到_________________________的垂线. 力臂________（一定/不一定）在杠杆上。

2．下列说法中正确的是（ ）
A．杠杆是一根直的硬棒 B．支点到动力作用点的连线就是动力臂
C．力臂是支点到力的作用线的距离 D．力臂是力的作用点到支点的距离

图甲
图乙
3．如图甲所示的钢丝钳，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l1。

例题2：杠杆处于 状态，就称为杠杆平衡。在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在 位置平衡，这样做是为了便于测量 ；如发现杠杆左端偏高，则可将右端的平衡螺母向 （左/右）调节，或将左端的平衡螺母向 （左/右）调节.
练习：
1．在原先平衡的杠杆两边各减去一个相同的砝码，杠杆将（ ）
A．左边下沉 B．右边下沉 C．仍然平衡 D．都有可能
2．有一根粗细不均匀的木棒，支于某点恰好平衡，如图所示，若在该点将木棒锯断，则（ ）
A. 两段重力相同 B. 细的一段比粗的一段重
C. 粗的一端比细的一端重 D. 无法判断哪端更重
3．如图所示，力F1、F2、F3分别先后作用在弯曲杠杆上，都能使杠杆在图示位置平衡，其中用力最小的是（  ）
A. F1     B. F2
C. F3     D. 无法判定

4．如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A，B，C，在起作用，对两个杠杆的认识正确的是 （ ）
A．ABC和A'B'C，都是省力杠杆．
B．ABC和A，B，C，都是费力杠杆．
C．ABC是省力杠杆，A，B，C，是费力杠杆．
D．ABC是费力杠杆，A，B，C，是省力杠杆．

5．如图所示的杠杆重不计，O为支点，AO＝0.2m，当在A点悬吊一重12N的物体，绳子的拉力F＝3N时，杠杆在水平位置平衡，在图中画出拉力F的力臂l2，力臂l2为多少m？（请在下列空白处写出计算过程）

例题3：请你设计一个滑轮组，穿绕滑轮的绳子最大承受力是800N，
需要挂重物的重力是1800N（滑轮重、摩擦及绳重不计），
要求改变用力的方向，画出组装图：（画在右边空白处）
根据你设计的滑轮组，计算提起重物时所用的拉力为多大？
如果重物升高0.5m，绳子自由端移动的距离是多少m？

练习：
1．如图，物体重G=100N，滑轮重20N。当物体匀速上升时，挂钩B承受的拉力为 N，F= N,挂钩A承受的拉力为 N。若绳子自由端向上拉过0.5米，则物体向上移动 米。
2．如右图所示的装置中，当人用水平向右的力拉滑轮时，物体恰能以1m／s的速度匀速运动，此时弹簧测力计的读数为3N(忽略滑轮、绳与测力计重及滑轮与轴间的摩擦)，则人的拉力为 ，人拉滑轮的速度为 。

3．如图所示装置，滑轮A重60N，滑轮B、C各重20N，重物G=600N。求：不计绳重和摩擦影响，物体在力F作用下，以10cm/s向上运动，则力F的大小是多少？重物G在1min内能上升多少距离？绳端拉过多少距离？绳端速度多少？（绳子足够长）

第11章 简单机械习题课（第一课时）课堂检测
班级 姓名 成绩
1．①羊角锤 ②筷子 ③汽水瓶扳子 ④镊子 ⑤钓鱼竿 ⑥托盘天平 ⑦手推车 ⑧裁衣剪刀 ⑨扫帚等物体中，属于省力杠杆的有：（填写序号） 。

2． 图1中的农民拿着一根用来挑东西的扁担. 扁担属于__________类
机械，使用扁担挑东西______（填“能”或“不能”）省力. 图1　　　　　　　　　　　　　　　　　

3.　撬棒在撬道钉时，动力臂是阻力臂的15倍，当撬道钉时用力20N恰能将道钉撬起，则道钉受到的阻力为 　 N。（不计道钉自身的重力）

4．杠杆在我国古代就有许多巧妙的应用，如图护城河上安装的吊桥就是一根杠杆，它的支点是 点，在匀速拉起吊桥时，它属于一个 杠杆。

5．一根轻质杠杆，在力的作用下已经平衡，现在对杠杆再施加一个作用力，则（ 　 ）
A．杠杆不可能再保持平衡 B．杠杆有可能再保持平衡
C．杠杆一定能保持平衡 D．要根据力的大小才能做出判断

6.　如图所示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。则四个力大小说法正确的是 （　　）
A．F2最小 B．F4最小　　C．F1最小 D．F3最小

7．如图所示, 用滑轮组牵引着重物沿水平方向匀速滑动, 已知拉力 F=40牛, 不计滑轮重和摩擦, 则重物和地面之间的摩擦力为： (　　 )
　A.40牛；　　 B.80牛；　　　C.120 牛；　　　D.无法确定。

8．如图所示, 一根粗细不均匀的木棒用绳悬挂并静止于水平位置上, 若在系绳处将木棒截成两段, 设左边一段重为G1, 右边一段重为G2, 则G1和G2的大小关系是：－（　　）
　A.G1＞G2；　　　　　B.G1＝G2；　　　C.G1＜G2；　　　　D.无法确定。

9.　密度均匀的直尺放在水平桌面上，尺子伸出桌面部分OB是全尺长的1/3，当B端挂上5N的物体时，直尺的A端刚好开始翘起。如图所示，则此直尺受到的重力是（ ）
A .2.5N　 B. 5N C .10N 　D. 无法确定 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

10.　如图所示，工人师傅将油桶推上台阶，下列说法正确的是（ ）

A.这不能看作杠杆，因为油桶是圆的；
B.这不能看作杠杆，因为没有支点；
C.这可以看作杠杆，因为满足杠杆的所有条件；
D.这可以看作杠杆，支点就是横截面的圆心。

11．如图所示的杠杆，OB＝AB，物重G=10 N，在A点施加拉力F使杠杆保持图中的平衡(不计杠杆自重)，关于F的大小，下列说法中正确的是(　　　)
A．F一定小于10 N B．F一定大于10 N
C．F一定等于5 N D．F可能大于10 N
（请在下列空白处分别画出可能情况的动力方向）

12．一根2m长的粗细不均匀的木棒，若支点在距细端1.5m处木棒恰好平衡，若在距粗端1.5m支持它，则要在细端加98N的力。
求：（1）木棒重心的位置距粗端多少？ （2）木棒重多少？

13．如图所示，用滑轮组拉着重物在水平地面上匀速前进，在绳的端点A的作用力F=100N，重物与地面间的摩擦力 f为多大？将重物移动的距离为s=1m，绳端移动的距离为多少？若物体移动速度为v物＝10cm/s，则绳端移动速度v绳为多少？（不计滑轮本身的质量以及轴与轮间的摩擦）
