地税局大楼综合布线方案.doc

资源描述

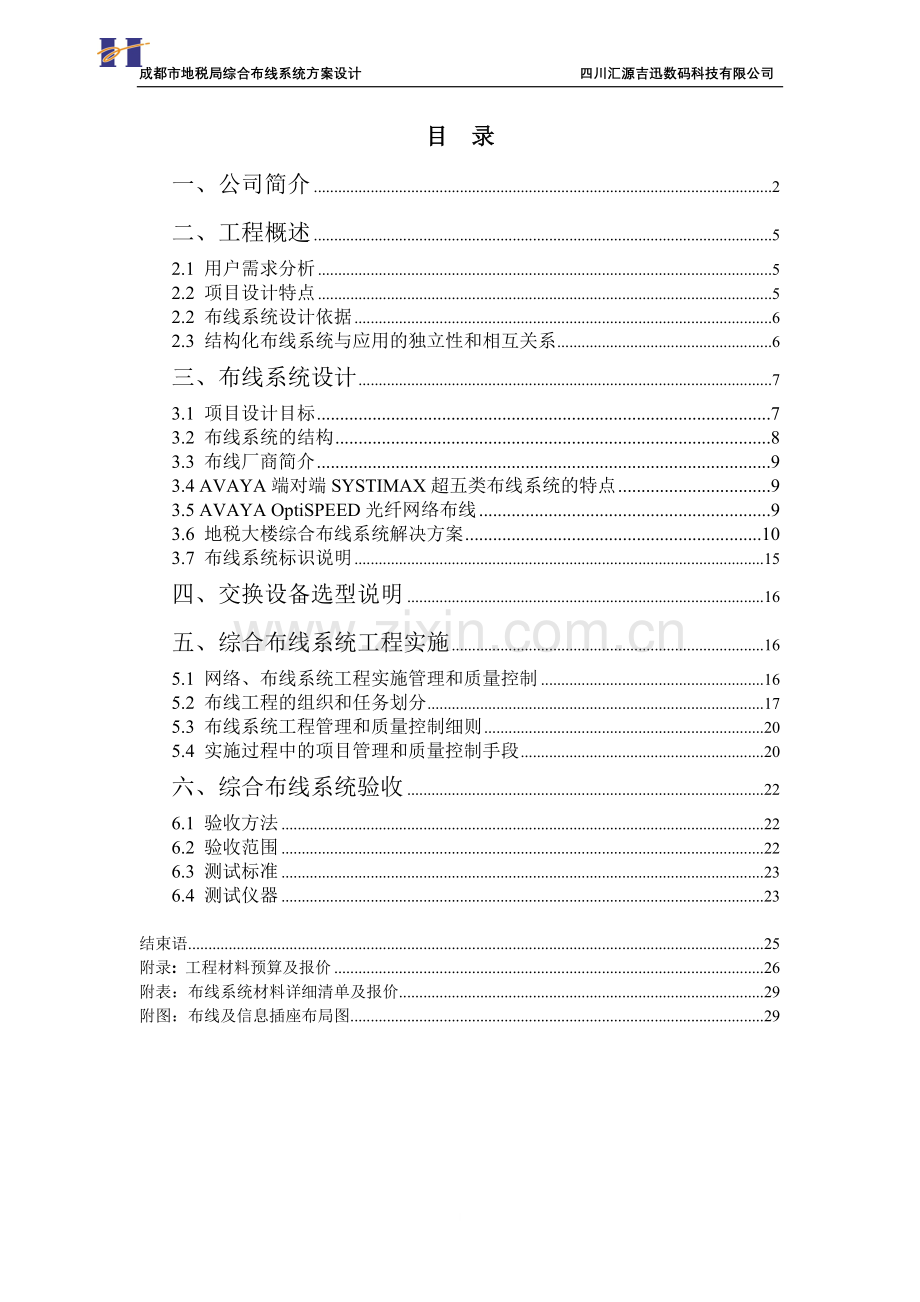

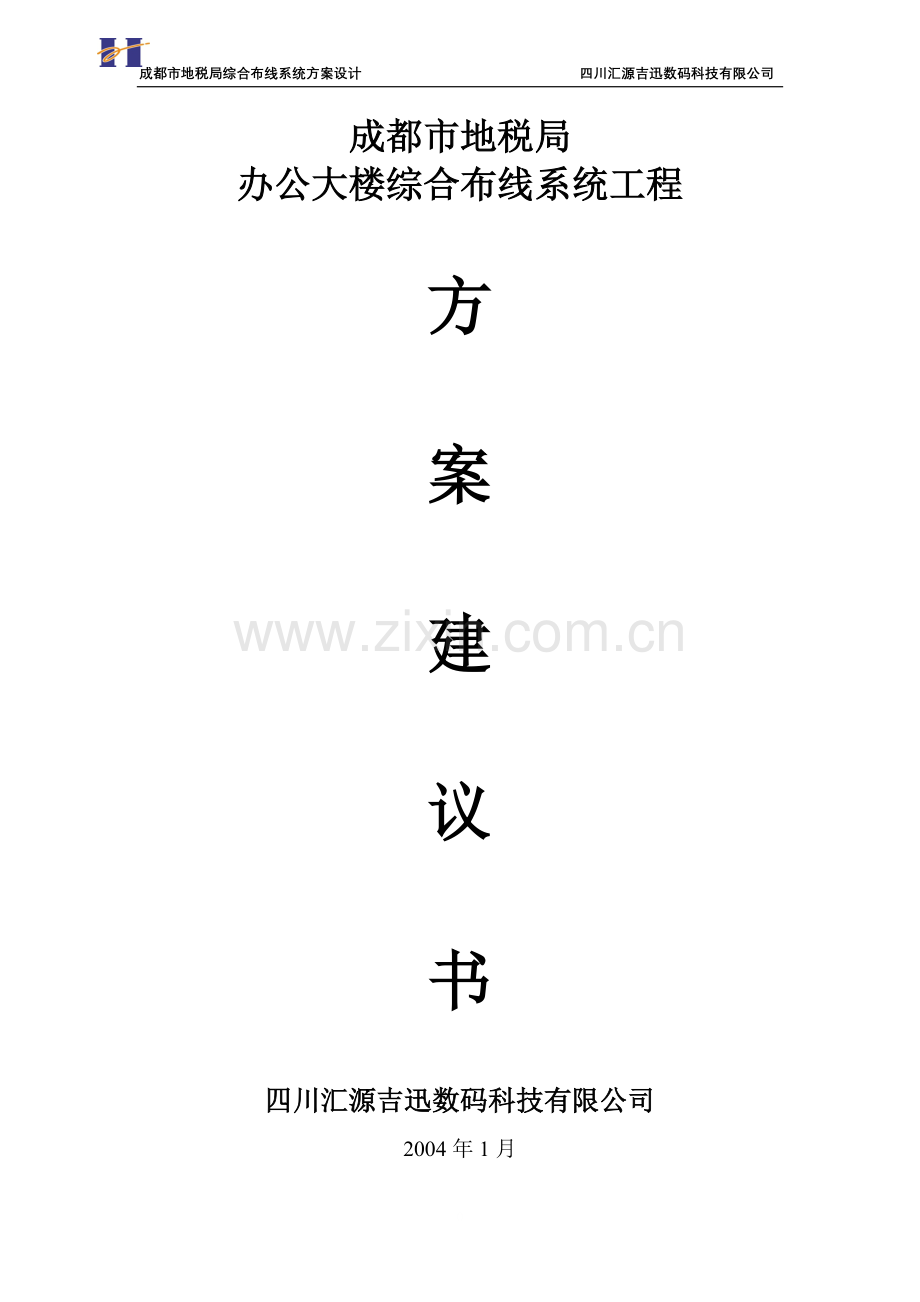

成都市地税局综合布线系统方案设计四川汇源吉迅数码科技有限公司成都市地税局办公大楼综合布线系统工程方案建议书四川汇源吉迅数码科技有限公司 2004年1月目录一、公司简介 2 二、工程概述 5 2.1 用户需求分析 5 2.2 项目设计特点 5 2.2 布线系统设计依据 6 2.3 结构化布线系统与应用的独立性和相互关系 6 三、布线系统设计 7 3.1 项目设计目标 7 3.2 布线系统的结构 8 3.3 布线厂商简介 9 3.4 AVAYA端对端SYSTIMAX超五类布线系统的特点 9 3.5 AVAYA OptiSPEED光纤网络布线 9 3.6 地税大楼综合布线系统解决方案 10 3.7 布线系统标识说明 15 四、交换设备选型说明 16 五、综合布线系统工程实施 16 5.1 网络、布线系统工程实施管理和质量控制 16 5.2 布线工程的组织和任务划分 17 5.3 布线系统工程管理和质量控制细则 20 5.4 实施过程中的项目管理和质量控制手段 20 六、综合布线系统验收 22 6.1 验收方法 22 6.2 验收范围 22 6.3 测试标准 23 6.4 测试仪器 23 结束语 25 附录: 工程材料预算及报价 26 附表：布线系统材料详细清单及报价 29 附图：布线及信息插座布局图 29 一、公司简介四川汇源吉迅数码科技有限公司是一家依托信息产业部高等学府电子科技大学微波重点实验室，由高级通信专家及网络博士创办成立的一家高科技公司，它涉及计算机系统集成、大厦综合布线、电信服务、网络通讯、计算机应用领域，以软，硬件产品开发，弱电系统集成及宽带业务为一体的综合性高科技企业。公司看准了无线网络发展动向，凭借丰富的技术经验，在无线网络方面投入了更多的人力、物力。目前，公司已经成为美国宽频上线公司AirCon1100 系列IEEE802.11b无线网络产品的西南区总代理、美国Avaya(Lucent)Wavelan系列无线产品特约系统集成商。Wi-lan5.8G无线产品四川省特约经销商。在技术实力方面，我公司更是西南地区唯一拥有两名AVAYA郎讯无线网络系统认证工程师（AWSEC）的公司。从而令我们在无线网络方面具备了不可替代的竞争优势。四川汇源吉迅数码科技有限公司是一个生机蓬勃、日益壮大的新型高科技企业，以优良的工程质量和完善的跟踪服务取信于广大用户。四川汇源吉迅数码科技有限公司拥有最全的产品线，产品包括无线局域网，无线广域网，2.4G, 5.8G 产品。目前，公司已经成为： l 美国宽频上线AirCon1100 系列无线网络产品的四川省总代理 l 美国Avaya(Lucent)Wavelan系列无线产品高级系统集成商。 l 创智网络（Last KM）系列无线局域网产品西南区总代理。 l 加拿大无线广域网产品 Wi-lan 四川地区一级代理商。人员结构 l 美国郎讯无线网络系统认证工程师（AWSEC）两名（四川唯一同时拥有两名该认证工程师的公司） l 具有美国微软认证系统工程师（MCSE）两名 l 具有美国NOVELL认证的系统工程师（CNE）一名 l 美国 CISCO 公司认证 CCNP 一名 l 美国 CISCO 公司认证 CCNA 两名 n 我们的宗旨追求科技创新：不断学习、研究、开发高技术含量的产品，为客户提供先进的技术，使之成为客户至胜的关键。追求多领域、全方位合作：与国内外知名企业进行全方位合作，开展多样化业务。追求客户至上、服务为本：公司全体同仁本着诚实守信的原则，为客户提供最好的、一流的产品和服务。合作优势公司与中国电信、中国网通、中国移动、中国铁通、中国吉通等相关电信部门和企业保持着长期密切的合作。这些合作伙伴为公司在新项目、新技术的引进中提供了有效的、权威的技术论证及新设备的检测，并为公司高端产品、技术在中国互联网电信领域的应用起到了积极的推动作用。客户群体四川汇源吉迅数码科技有限公司自成立以来，就以其强有力的工程力量和保证体系，得到了广大用户的认同和赞许。公司在广大客户的支持下，正一步步日益壮大为新型高科技企业。公司在四川地区拥有众多的客户群和丰富的工程经验。我们的在西南地区的用户包括： l 税务系统成都市国家税务局成都市高新区国家税务局成都市高新区地方税务局 l 工商系统成都市成华区工商局 l ISP系统中国网通四川分公司四川移动通信公司中国吉通四川分公司中国联通贵州分公司四川艾普网络有限公司成都长丰数码信息产业公司（上市公司，ISP）四川新龙网络公司成都网大科技有限公司双流县四川人和网络科技有限责任公司北京瑞得在线西南区办事处 l 企业用户世界银行贷款BOT项目——成都自来水六厂成都国际会展中心中央电视台总编室（无线局域网）—— 四川国际电视节成都市煤气总公司四川对外经济贸易学校中港合资五星级喜来登大酒店 Park son 百盛购物广场。。。。。。。。成功案例中国电信163骨干网网络整合工程（贵州节点）四川网通IP城域网系统集成贵州网通DCN工程广东网通远程网管系统工程贵阳电信宽带IP城域网扩容工程成都信息港SDH、DWDM、宽带IP骨干网中国农业银行四川省分行综合业务数据网河北沧州农信社信息安全系统贵阳电信IDC 项目四川大学川大花园局域网工程四川省人民检查院地、市级广域网、局域网工程四川石油管理局广域网一期工程四川省法院地、市级中院局域网青海省省直机关公网网络工程成都市中院VPN（虚拟专用网）、局域网工程成都高新西区宽带信息港四川农业大学校园网自贡轻化工学院校园网泸州医学院校园网攀枝花大学校园网成都理工大学校园网成都信息工程学院校园网南江地区多媒体教室系统河南中牟城域网黑龙江绥芬河城域网建设工程一期、二期泸州网络系统工程德阳医院综合布线系统郫县党校综合布线系统眉山农校校园网建设综合布线系统西安华奥学院语音教室及多媒体教学系统兰州供电局大楼综合布线系统成都武侯区党政网眉山市政府WLAN（无线局域网）眉山市移动WLAN（无线局域网）达州市移动WLAN（无线局域网）广安市政府WLAN（无线局域网）我们的服务与国内外知名IT与通讯厂商建立紧密的合作关系，与业内知名的IT服务商建立的战略伙伴合作关系，可以让您时刻把握前沿的技术脉搏和行业动态。四川汇源吉迅数码科技有限公司----真诚希望能够解决您在信息化过程中出现的各类问题。我们会为每一个与我们合作的客户建立完善的服务档案，解决您在信息化不同阶段出现的问题。公司的生存和发展在于不断在满足用户需求，为社会创造价值。朝着这个目标，我们为不断努力，超越过去，超越自我，同时期待更多的用户、企业、和合作伙伴，共创美好未来。汇源吉迅，您可信赖的朋友！二、概述成都市地方税务局是成都市人民政府主管地方税务工作的职能部门，局机关下设14个处（室），市局下辖20个区（市）县的地方税务局和6个直属分局等下属单位以及机关服务中心一个事业单位。其办公大楼地税大厦于97年建成一套综合布线系统，随着改革开放的进一步深入，各行业对信息所依赖的程度越来越高，同时对办公环境的要求也越来越高，随着楼宇自动化系统的出现、应用、推广和发展，地税大厦原来使用的布线系统已无法满足日益膨胀的信息化进程，因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，建设具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在内的综合办公大楼已成为当务之急。它不但能够满足现在的要求，更重要的是迎接未来对配线系统的挑战，已是迫在眉睫。为此，我们决定将地税大厦现有的布线系统以及计算机网络系统进行改造，建成一个现代化的智能综合办公大楼，旨在通过对建筑物的四个基本要素即结构、系统、服务、管理以及它们之间的内在联系的最优化考虑来提供一个投资合理，实用先进的高效率、舒适、便利的办公环境。通过积极应用信息技术，降低机构运行成本，提高工作效率，增加透明度，增强监管能力和服务水平。 2.1 用户需求分析成都市地税局办公大楼楼高九层，每层楼高3米左右，楼层为79.4*21平方米的近似长方形结构，中央为走廊，两边为办公楼，弱电井在楼梯附近，偏西侧，中心机房在二楼，已建成的大楼综合布线系统为97年新建的北方电信的IBDN布线系统和后来新增的AMP布线系统，两套系统均为双绞线布线系统，垂直系统和水平系统都采用非屏蔽5类双绞线。现有的布线系统包括97年新建和后来扩建的两套系统，缺乏整体规划，并存在一些施工质量问题，给计算机网络造成了潜在的隐患，影响了信息的传送。整个布线系统在施工工艺，技术标准、技术要求方面均达不到国家现行的建筑与建筑群综合布线系统工程规范有关标准的规定。经我公司技术人员的现场勘查及测试，决定将现有的五类布线系统升级改造为超五类布线系统，同时对配线间、中心机房进行整改，更换不符合现行国际、国内标准的配线架，机柜等设备，并对整个计算机网络进行优化，更换部分交换设备，实现骨干网运行1000M，各楼层100 M全交换到桌面，以支持目前和将来各种网络的应用。 2.2项目设计特点实施后的布线系统将是满足国际标准的超五类布线系统。并且，整个系统应当是实用的、灵活的、可扩展的、模块化的、可靠的。实用性－实施后综合布线系统满足国际标准，具有良好的用户使用界面。并且，网络管理功能完善且方便使用。高度灵活性－系统中的任一部分之联接都应是灵活的，即从物理接线、到数据通讯、语音通讯，自动控制设备之联接都不受或极少受物理位置和这些设备类型的限制。模块化－所有用于连接设备的接插件都是积木式标准件；不用很多有关这些领域的专门知识，就能够连接这些设备。可扩充－由于所在基础设施(材料、部件、通讯设备)都采用国际标准，因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中去。可靠性－系统中的各个部分都采用高质量的材料、部件设备实现，并谨慎施工和测试，以保证各个环节都是可靠的。 2.2 布线系统设计依据本方案依据大楼平面图和实地勘测进行设计的。国际标准及规范 n ISO/IEC 11801:1995 n EIA/TIA 568A:1995 n EIA/TIA 569 n EIA/TIA 606 n EIA/TIA 607 n EIA/TIA TSB-95 n EIA/TIA TSB-72 n EIA/TIA-604-6-1999 光纤连接器内部耦合标准国家、行业及地方标准及规范 n JGJ/T16-92 n GBJ42-81 n GBJ79-85 n CECS 72:97 n CECS 89:97 n YD/T926 1-2-1997 相关标准 n Anixter LEVE 7 n IEEE 802.X n ATM Frum n AVAYA综合布线(PSC) 设计准则 2.3 结构化布线系统与应用的独立性和相互关系实施后的布线系统，无论各楼布线，还是主干网布线，都应该是星型结构。商用建筑物布线系统标准EIA/TIA568也规定，使用星型结构的物理布线实现各种形式的网络逻辑拓扑结构；即无论将来网络技术如何发展，其局部网络的拓扑结构都是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线之灵活变换，便可以实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/Token-Ring，X3T9.5 TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构。网络应用软件系统(EDI、电子邮政、电视会议、金融信息、新闻) 星型的物理布线商用建筑物布线标准EIA/TIA568 网络层协议 TCP/IP DECnet SNA XNS ……… IEEE 802.5 IEEE 802.3 IEEE 802.3 总线型环型混合型 X3TP.5 TPDDI FDDI 与物理布线独立不依赖于具体应用环境而位于稍高层次的网络层、传输层(见ISO/OSI七层协议描述) 如TCP/IP、XNS、DECnet Phase IV/V、SNA或Apple TALK II与物理布线本身独立。至于更高层次的网络应用软件(如ARPA、Windows NT等)以及网络管理软件(如HP Open View、AVAYA Net Vies、Cabletron Spectrum等)与布线系统也独立。同时，网络技术的发展，也要求建筑物的物理布线具有灵活性，能够考虑到现在和未来(中期、长期)的应用技术水平。网络系统本身应当分步实施，其原因是多方面的：应用的要求，财政预算上的限制，网络设备生产国出口许可证的限制，将来技术发展的考虑，而这种分步实施在技术上体现的层次不同。那么，对楼内物理布线本身，不必更多地考虑到网络的逻辑结构，更不需过多考虑网络服务和网络管理软件，这是物理布线以后的，问题也就是说结构化布线系统具有与应用的独立性。无论在什么样应用环境的布线系统中，都大约有60-70％的钱是花在计算机网络布线系统上的；布线系统60-80％的跳线变化是有关计算机网络的。因为，人员的变化、业务的变化或更新、计算机技术的迅速发展和信息革命对各行各业的加速影响，要求第一个要解决的问题就是网络问题，而布线必须适应网络的这些变化。所以说，综合布线系统应由富有经验的系统集成公司承担，并由网络工程师来设计和实施。三、布线系统设计 3.1项目设计目标我们为各地税大楼综合布线系统的设计将基于以下目标： l 符合当前和长远的信息传输要求。 l 布线系统设计遵从国际（ISO/CEI11801）标准。 l 布线系统采用国际标准建议的星形拓扑结构。 l 考虑电脑网络的速度向1000Mbps发展的需要。 l 布线系统的信息出口采用国际标准的RJ45插座。 l 布线系统符合综合业务数据网的要求。 l 布线系统要立足开放原则。根据对目标的分析，从技术角度出发，在垂直干线子系统主干将采用光缆，其余系统均采用超五类UTP电缆连接到设备间的配线架上。 3.2布线系统的结构布线系统的连接图： E：设备 C：连接点 T：终端设备当今世界信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，公司、政府各部门都要求在尽可能短的时间内改进这些通讯系统，并根据需要配置各种配线系统。而在中国，即便是在新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法相容，难以适应新技术的发展，且管线拥挤不堪，而配线上的巨额投资往往是重复的。这种情况还会随着业务的成长，设备的更新，人员的变动，环境的变更，而变得越来越糟。任何的增添、变动，都可能引起全局的变动，不但影响用户的居住和工作，对物业管理的运营也产生不良的影响。尤其是随着ISDN(综合业务数字网)、ATM(异步转移模式)、Gigabit Ethernet(千兆以太网)，出现、应用、推广和发展，先进的布线系统显得尤为重要。结构化网络布线系统是网络系统构成的最底层平台，也是网络构成中最重要的部分。因为在常规情况下网络的故障70％出现在线路上。 3.3布线厂商简介 AVAYA（朗讯）从AT&T开始，经过 Lucent Technologies，到现在的AVAYA，依靠贝尔实验室的强大研发能力，SYSTIMAX SCS结构化网联方案始终是业内领先的布线系统，近十年来，数以百万计的用户网络依托AVAYA的布线平台在平稳的运行。作为著名布线及通信厂商之一，在美国已享有40多年盛名，产品以高质量、高性能享誉国际。客户遍布网络界、电信业、金融业及其它著名跨国公司，包括CISCO、3COM以及LEHMAN BROTHER 证券行等，均是 AVAYA的客户。AVAYA除了在美国拥有七间生产厂房外，在意大利、新加坡等地也设有厂房，供应全球超过25间AVAYA分公司。所有AVAYA厂房均获 ISO9001 认证，确保产品质量。作为全球最大的布线供应商－－AVAYA (前身为Lucent Technologies 企业网络集团 )，推出的全系列GigaSPEED超五类布线解决方案，将会使您在构建计算机网络的时候，提供更多的选择性、更高的可靠性和更大的设计自由度。。 3.4 AVAYA端对端SYSTIMAX超五类布线系统的特点 AVAYA端对端SYSTIMAX超五类布线系统的功能与特点：作为全球最大的布线供应商－－AVAYA (前身为Lucent Technologies 企业网络集团 )，推出的全系列SYSTIMAX超五类布线解决方案，将会使您在构建计算机网络的时候，提供更多的选择性、更高的可靠性和更大的设计自由度。 AVAYA推出的SYSTIMAX解决方案包括1071系列和1081系列两种。其中71系列采用紧凑的圆形设计方式；81系列采用扁平形设计方式，通过贝尔实验室专利设计的扭绞方案和专业化生产赋予电缆极高的平衡性能，最大限度降低电缆所受噪声干扰。因此，使用户的网络可以更加平稳地运行更高带宽的应用。自从97年推出以来，71系列作为SYSTIMAX解决方案的代表，已经成为超五类系统的标准蓝本，虽然超五类标准至今尚未颁布，但我们的1071C系列性能将完全满足未来的标准要求。1071系列超五类解决方案将完全消除用户对超五类问题的困扰。当用户需求更高的系统性能时，1081超超五类解决方案将是业内领先的铜缆解决方案。从AT&T开始，经过 Lucent Technologies，到现在的AVAYA，依靠贝尔实验室的强大研发能力，SYSTIMAX SCS结构化网联方案始终是业内领先的布线系统，近十年来，数以百万计的用户网络依托AVAYA的布线平台在平稳的运行。 3.5 AVAYA OptiSPEED光纤网络布线通过贝尔实验室，AVAYA公司在光纤的研究、发展和技术创新等方面处于全球领先地位。光纤通信的发展是从1958年激光的发明开始。在此以后，AVAYA公司为光纤通信贡献了许多重要发明：62.5微米渐变折射率多模光纤、折射层单模光纤、ST连接器、世界最流行的光纤连接器以及最近新推出的高密度LC光纤连接器筹。AVAYA公司在现代光纤网络中拥有超过1600项的发明专利。 SYSTIMAX® OptiSPEED™解决方案是AVAYA公司针对专用网络系统提出的集成解决方案。OptiSPEED并不只能满足未来的要求，它也可适用与目前网络干线的需要。为了从现存网络“榨取”更多的可用带宽，人们会考虑采用更快的交换式集线器。使用这种方法确实可以更加有效地分配网络带宽以适应更多用户的需要。但是请不要忘记这些交换式集线器给网络带来了更大的负担。这些不断增加的网络负载可以很快超出除了最强大的主干电缆以外的其它所有布线系统的容量范围。在OptiSPEED解决方案中，AVAYA平衡地使用单模和多模光纤及相应地附件支持终端用户对结构化布线系统的要求。由贝尔实验室设计的OptiSPEED是AVAYA整个SYSITMAXSCS结构化布线解决方案的家族成员。它与AVAYA的采用UTP电缆的Power Sum和GigaSPEED解决方案以及WaveLAN®无限局域网解决方案互为补充。 OptiSPEED解决方案为构造主干链路、建筑群干线以及光纤到桌画等多种应用提供了一系列布线方案。选用SYSITMAX OptiSPEED光纤产品，您将得到以下的好处： l 卓越的性能——在短波长应用领域其带宽比其它同类产品高25％ l 极大的设计灵活性——其光纤损耗比其它标准产品所提供的损耗低33％，为网络设计者提供了更大的自由空间 l 无故障安装——通过100，000psi强度测试，高于真它标准产品一倍以上 l 高可靠性——是唯一在带宽、损耗等指标方面超过3个世界最严格的标准要求的光纤产品 3.6地税大楼综合布线系统解决方案工作区子系统工作区布线子系统由终端设备连接到信息插座的连线组成。工作区子系统示意图 ◆ 工作区子系统信息插座安装位置确定：对于办公楼环境而言，办公空间有大开间，也有四壁的小房间。对这两种形式下的工作区子系统的设计完全按设计院图纸确定。具体位置布局如下图所示： ◆ 工作区信息出口(IO)数量的确定及选型：大楼信息点数量的确定：由于大厦系统应用的范围广泛,包含的系统多,因此需要保证足够的信息点数。否则，在将来系统使用中再进行扩充的话，将会付出非常大的代价。国外对此的统计是：系统扩充的平均花费将达US$6,000/IO(信息出口)。该统计不仅包括了扩充系统所需的材料费及运输费、人工费；还包括扩容时所引起的对建筑物的外观及内部结构的破坏、系统暂停使用和施工干扰给大楼的使用者带来的商务上和经济上的损失等，由于出现预留的信息点不能满足需要的情况，入住的业主和客户要求重新增加信息点，这不仅增加了施工的难度，也给业主和客户带来了不必要的开支。重新加点的造价，比设计时就已经纳入的情况要高出3倍。所以，在系统设计时就应该保证必要的信息点数量。序号楼层数据(原有) 需更换数据(新增) 语音(新增) 数据（建成后） 1 3 93 34 56 40 149 2 4 99 26 40 44 139 3 5 90 23 63 70 143 4 6 68 19 46 42 114 5 7 97 24 34 56 131 6 8 82 27 26 46 108 7 9 21 1 0 8 21 8 合计 550 154 265 310 805 建成后的信息点数量包含语音共计：1115个信息点产品型号的选型：工作区由终端设备连接到信息插座的连线和信息插座所组成，通过插座既可以引出电话也可以连接数据终端及其它传感器和弱电设备。在RJ45插座内不仅可以插入数据通讯通用的RJ45接头，也可以插入电话机专用的RJ11插头。信息出口（IO）采用的是双孔（单孔）模块插座，双孔（单孔）IO采用拆装灵活的、外观平整、洁白、模块式8PIN信息插座。该插座具有性能高、尺寸小、安装简便等特点，其输入、输出线的线规都符合EIA/TIA568标准。在本项目设计中将采用AVAYA（86×86cm）双孔（单孔）插座以及非屏蔽超五类RJ45模块用于工作区终端连接设备。面板采用AVAYA公司美标86型面板。该面板配上2个45o斜角带防尘盖的插件，可以容纳两个模块单元的开放式面板，可以安装所有AVAYA的模块。水平子系统水平子系统是从各楼层配线间出发，连向各个工作区的信息插座。水平布线拉水平通讯间分配线架止水平线缆路由设计：在走廊的吊顶上安装金属线槽，进入房间时，从线槽引出金属管以埋入方式由墙壁而下到各个信息点。水平铁管(内穿水平线) 吊顶办公间隔段预埋铁管信息插座（包括面板、模块和铁盒）每个插孔功能可任意由电话、计算机引出的RJ45接头水平线缆的选型：考虑当前计算机网络的要求，并考虑未来支持 ATM等高速数据传输，水平子系统中的铜缆全部选用超五类4对非屏蔽双绞线1053004CSL；可用于数据传输支持如Token-Ring、1000Base-T、ATM等；同时也支持话音传输。配线间子系统（只包括分配线间）配线室是各管理子系统的安装场所，用于安装配线架和安装计算机网络通讯设备。由于本次方案只设计三至九楼的布线，所以不包含主配线间的设计。分配线架IDF：管理区配线间设在每层楼的配线间内。所有与工作区子系统直接关联的IDF均采用RJ45的模块式配线架；配线架都安装于标准的19”工业柜中（柜高度为42U）。每一个口均为5类RJ45 插座。保证水平系统全部达到6类标准(Anixter Level 6)。光纤端接箱为24口MINI-COM快接式配线架，配以OPTI-JACK光纤模块，安装于数据配线架的工业柜内。此配线架用于连接从网络中心来的主干光缆。水平线缆管理槽端接水平线缆的模块化配线架此图为配线间机柜安装图设于19"机柜、机架上的线缆管理器，采用AVAYA 公司的特色产品----线缆理线槽，安装后可以有效的保护线缆弯曲半径，盖上盖板后既美观又整洁，而不采用理线环。配线架要安装于19”标准工业柜，配线柜内有电源插座，以连接计算机网络设备。配线室应有防水措施，满足消防法规；每个配线室都装有烟雾传感器。配线室内应保持无尘，通风良好，亮度要达到30英尺一烛光。配线室有接地线，接地电阻<2.5欧姆。主干子系统垂直主干系统主要用于连接各层配线室（水平通讯间），并连接主配线室。光缆是作为高速主干网络场合（>155兆位/位）或因为应用环境有雷电的场合或很难作第二次施工的场合以及在传输距离上铜线无法达到的场合、有共模干扰的场合等情形下的通讯介质。垂直干缆路由设计：竖井中立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。垂直主干区子系统示意图垂直干缆的选型：实现计算机设备，程控交换机(PBX)，控制中心与各管理子系统间的连接，常用介质是大对数双绞线电缆、光缆。垂直干线部分提供了建筑物中主配线架与分配线架连接的路由，常采用BDNPLUS型、ATMM或DFlex型大对数铜缆和62.5/125多模光纤来实现这种连接。 ATMM、DFlex大对数电缆属于第三类的传输介质，它被用作电话及广播信号等低速率的主干传输线缆。BDNPLUS型大对数电缆属于超五类的传输介质，其特性与水平子系统所用的同类线材的物理特性相同，被用作电脑，视频图象等高速数据应用的主干传输线缆。多模光纤其优点为:光耦合率高，纤芯对准要求相对较宽松。当弯曲半径大于其直径20倍时不影响信号的传输，是符合IEEE802.5 FDDI和EIA/TIA568标准的光传输介质。用于计算机数据传输距离超过100米时的应用，其传输距离可达2公里。在保密性要求高的场合，建议也采用光缆传输。对于距离强电磁干扰源较近的情况，亦需要利用光缆的抗干扰性好的优点。充分考虑到投资的延续性，配置：楼内数据干缆采用四芯多模光缆。 3.7布线系统标识说明本方案提供信息出口、配线架和线缆三种标识：信息出口针对信息插座不同用途，可采用AVAYA公司的不同颜色的模块插座标识，具体情况应和娱乐城筹建单位协商，AVAYA公司的CBE型面板本身带有标签，可以在其上标注编号；AVAYA公司还提供各种设备的小图标，也可以贴在面板的相应出口上；最后再配上AVAYA公司提供的彩色跳线，与所标识的终端设备连接，既美观又便于维护管理。标签彩色跳线配线架水平系统中的模块化配线架需另配标签，AVAYA公司提供与模块颜色相对应的标签。配线架上的模块颜色与信息出口相对应。模块化配线架标签线缆我们分别对数据主干光缆、和所有水平5类UTP以及各种跳线配备不同型号的标签，安装后标注号码即可；另外AVAYA公司还提供一种手持式标签打印机，可以随时随地打印各种所需标签，标签本身带有背胶，可随意贴在所需的位置。四、交换设备选型说明本次方案设计并不包含网络系统设计，但是基于对整个布线系统完整性、以及项目施工的简化等方面的考虑，本次设计将包含楼层交换机的设备。同时这样的考虑也是各党政机关进行网络建设常常采取的方式。根据我公司技术人员对成都市地税局现有的局域网系统测试数据的分析,发现存在问题较多, 由于该大楼交换网络构建时间较早，当时计算机应用的种类相对较少，所以采用了比较老式的网络结构，实现了骨干网运行100M，各楼层10M或100 M部分交换到桌面（部分楼层采用了HUB），而且所用的交换设备也较为落后，其包转发率、交换延迟、带宽等技术指标都无法满足现阶段以及未来计算机网络的应用，所以为提高了网络的可靠性、安全性、稳定性等，更加有效的保证网络的正常运行，对地税局现有的计算机网络进行改造是非常必要的。根据事业单位的行业特点：以及我们在实施政府事业单位弱电系统工程项目的工程经验，将楼层LANswitch交换机同样体现在本方案中，以便于工程施工的流程化，各个办公节点到中心机房网络质量数据采集清晰化以及今后维护的界面化。设备的选型：配线间交换机设备我们建议采用华为二层交换机S3050和S3026 网络拓扑（见附图）目前网络系统工程都盛行星型网络拓扑结构，本方案也遵循这一特点每个楼层内设置的OmniStack1024分节点集中连接到二楼中心机的核心交换机上，这样核心交换机成为各个分节点汇聚的中心，而各个楼内分节点则作为用户的汇聚节点。核心交换机与OmniStack1024采用1000M的连接，而OmniStack1024到用户桌面带宽为100M。网络设备互连网络中心与各楼层的连接采用单模光纤，在中心机房的机架上放置一个集中式的光电转换器，每个楼群的光节点用分立式光电转换器。如果一个楼群里有多台OminiStack1024楼层交换机，交换机之间通过级联口用交叉线相连，楼层交换机到用户以及集中式光电转换器与核心交换机的连线都为直连线。 VLAN的划分为减轻中心交换机的负载；保证网络的稳定性；网络设备的安全性；良好的网络性能；减少以后运维的难度以及考虑到实际的用户数量，每个楼层的交换机可根据不同的用户和部门化分为不同的VLAN。五、综合布线系统工程实施 5.1网络、布线系统工程实施管理和质量控制关于布线工程管理和质量控制问题对综合布线系统而言，体现的是工程，而不是材料。因为用户所购买的不仅仅是缆线、接插件，而应当是整个工程。所以选择什么产品并不是最主要的，最重要的是工程本身。而只有这样，产品厂家所作的15年保证才有实际意义，15年的布线系统保证不是空洞的。通常产品质量靠的是TSB－36，TSB－40产品标准和UL严格的质量检验，质量上并无多大差别，而差别最大同时也是用户最关心的则是工程质量，工程质量完全依靠布线工程承包商，依靠布线工程承包商科学、系统化的工程管理。工程管理要有一系列的工程管理手段和保证措施。服务支持体系 ² 材料质量 AVAYA提供布线系统材料15年保证，除人为因素（如机械性损伤）及鼠害等不可抗力外，在PAN-NET材料交付用户后15年内，PAN-NET材料如出现质量问题，AVAYA将提供有关材料。 ² 工程质量 AVAYA或AVAYA指定的安装公司提供一年保证。除人为因素（机械损伤及不可抗力）外，在工程完工后一年内，AVAYA将免费提供工程维修。 ² 培训免费为用户培训AVAYA布线系统的维护人员。网络系统中70％的问题都是布线系统的问题，布线对网络的影响是至关重要的，而布线系统的设计很大程度上依赖于对计算机网络的理解；布线工程的实施一定程度上讲是一门经验科学。汇源吉迅内部聚集了一批专门从事网络和布线系统的工程技术人员，并主持和参与了大型工程的实施。在综合布线领域有丰富的经验和独到的见解。汇源吉迅公司所重视的第一个问题就是工程质量，并且工程质量的保证措施从项目的功能设计阶段（初步设计）就开始了。从工程一开始，汇源吉迅就制订了一系列的用户问题答卷、工程管理规章、工程管理表格、工程工序流程、测试技术文件，一直到最后的完工文档等保证措施，用这些手段和措施将原本是模糊的布线工程任务，逐级划分而成为“量化”的任务。 5.2布线工程的组织和任务划分任何一项任务都离不开3个W；即什么样的任务（What），由谁去执行（Who），什么时间完成（When）这三个要素。所要执行的任务（What）和项目管理的组织机构（Who） A：项目管理组 l 职责和职权： ü 日常工作安排 ü 工程进展检查 ü 诸多厂商、各项目组成或参与者之间的协调 ü 后勤方面的安排 ü 是向上级汇报工作的唯一机构 ü 制订调动人、财、物的计划 ü 计划变更的认可 ü 参与组建测试小组 ü 参与组建验收小组 ¹ 时间：合同生效之日起开始整个项目验收合格后结束 B：系统设计组 l 职责和职权 ü 根据计算机网络现在的应用、将来的发展，并结合弱电系统的其它专业要求，定义布线系统的功能、范围规模和性能，设计和审核施工蓝图 ü 安装工艺设计 ü 向项目管理组报告系统设计及变更结果 ü 设计布线系统 ü 配合设计管线槽的施工蓝图 ü 设计网络系统（如果需要） ü 设计主级服务器系统（如果需要） ü 设计网络管理系统（如果需要） ¹ 时间：项目投标之日起开始整个项目验收合格后结束 C：项目实施组（分两组）布线项目实施组：按照布线系统的工艺流程，分成若干个子任务，这样每个人都面对的是较简单的部分任务，发挥个人特长。各子任务分别由专人负责。因此将系统的实施任务分成两个部分，对应有两个组，如下：第一组线路安装施工 l 职责和职权： ü 所有线路的敷设 ü 向项目管理组报告工程进展状况 ü 向系统设计组报告现场需要修改的设计 ü 现场安装文档的制作 ¹ 时间：项目实施之日起开始到个线路安装完毕后结束第二组线路端接施工 l 职责和职权： ü 以系统设计及变更设计为准则，及时完成如下任务： ü 布线系统中双绞系统的端接 ü 配线架的安装 ü 信息插座的安装 ü 光纤系统的磨接 ü 布线系统的文档 ¹ 时间：项目实施之日起开始整个项目验收合格后结束 D：系统测试组 l 职责和职权： ü 向项目管理组担交各子系统的测试标准和测试范围、测试方法、测试结果文件，并具体实施如下的系统测试： ± 布线系统测试 ± 网络系统测试 ± 网络管理系统测试 ¹ 时间：布线系统完工之日起开始整个项目验收合格后结束 E：专家支持组 l 职责和职权： ü 向所有的专业小组提供有关如下问题的技术咨询和现场支持： ü 布线系统 ü 网络系统 ü UPS供电系统 ü 其它弱电专业 ¹ 时间：系统实施之日起开始整个项目验收合格后结束 5.3布线系统工程管理和质量控制细则布线系统强调系统化和完整性。设计 l 功能设计设计要求和目标 l 施工工程图（蓝图）设计 ² 符合土建施工的工程图 ² 网络和布线系统设计 ² 场地设计 ² 设备布置图 l 现场施工工艺设计 ² 根据现场条件并从美学的角度，安排设备安装位置和安装方法 ² 改造辅助安装设备 ² 调整布线系统的逻辑联结关系 ² 布线系统的
