第二课时：电学综合题2
1. (2013黑龙江绥化)某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，Sl是温控开关。当电热水器处于加热状态时水被加热，达到设定温度时，S1自动断开，热水器处于保温状态时，已知电阻R1=50Ω，R2=450Ω。求．状态。
（1）热水器内装有质量为2kg昀水，当水的温度从20℃升高
到如℃对，这些水吸收的热量是多少？
（2）当电热器处于加热状态时，电路中的电流是多大？
（3）当热水器处于保温状态时，R1的电功率为多少？

2.(2013广州) (6分)如右图所示是额定电压为220V的
理发用电吹风的典型电路，其中电热丝通电后可以发热，
电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？

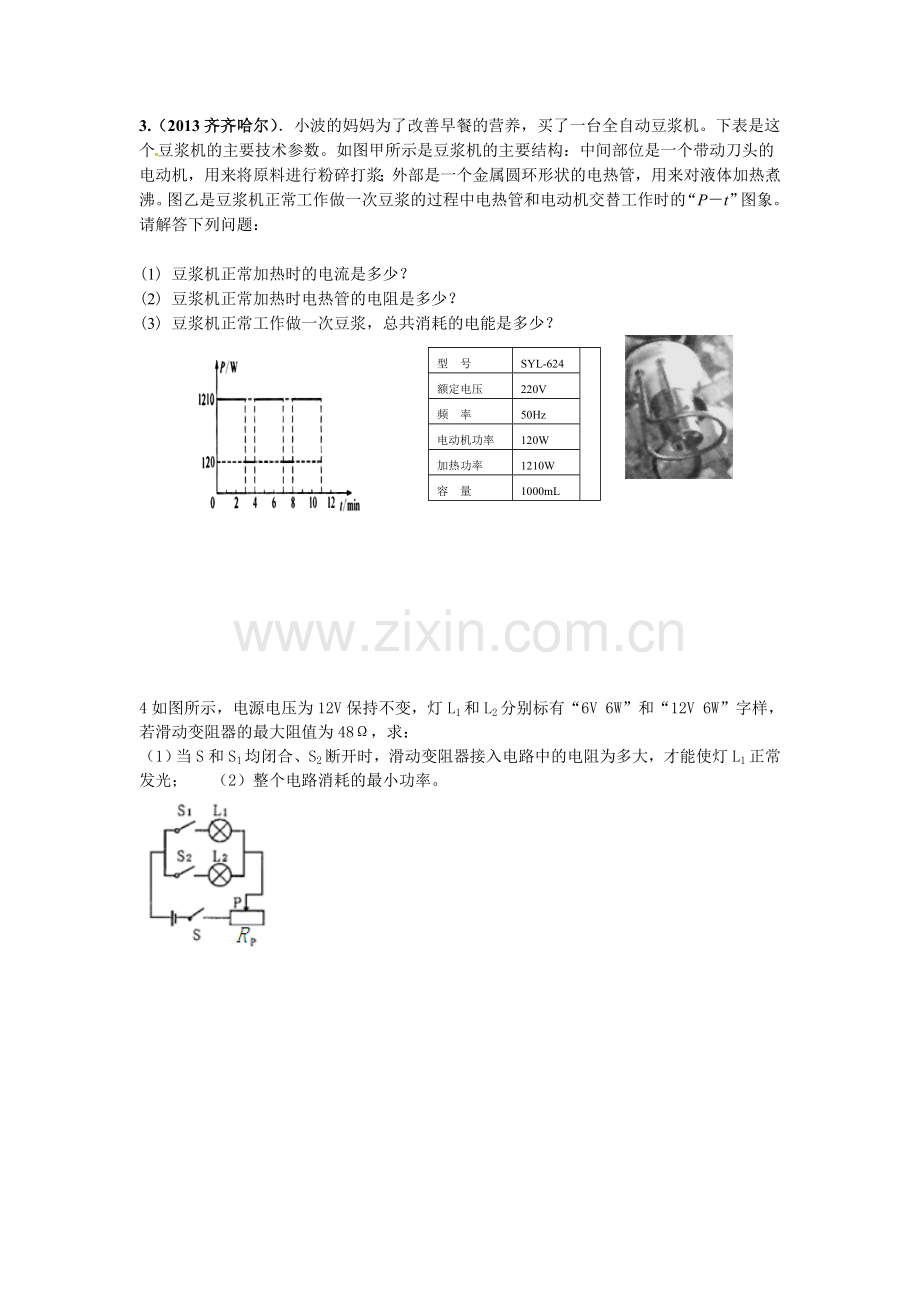

3.（2013齐齐哈尔）．小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P－t”图象。请解答下列问题：

(1) 豆浆机正常加热时的电流是多少？
(2) 豆浆机正常加热时电热管的电阻是多少？
(3) 豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
型 号
SYL-624

额定电压
220V
频 率
50Hz
电动机功率
120W
加热功率
1210W
容 量
1000mL

4如图所示，电源电压为12V保持不变，灯L1和L2分别标有“6V 6W”和“12V 6W”字样，若滑动变阻器的最大阻值为48Ω，求：
（1）当S和S1均闭合、S2断开时，滑动变阻器接入电路中的电阻为多大，才能使灯L1正常发光； （2）整个电路消耗的最小功率。

5.如图所示的电路中，灯泡L1和L2分别标有“6V 6W” “6V 3W”的字样，电压表和电流表的量程分别为0—3V和0—0.6A，滑动变阻器上标有“50Ω 1.5A”,只闭合S2时，灯L1正常发光。求:
（1）灯L2的电阻
（2）电源电压
（3）只闭合S1时，移动滑片P灯泡L2消耗的实际功率的范围。

6.在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3＝4Ω。求(画出相应的等效电路图)
(1)只闭合开关S1和S2时，电路消耗的功率为4W，则电源电压U为多少？
(2)只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1为多少？
(3)只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，电路消耗电功率的最大值和最小值

7.在下图的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6 A”，电压表的规格为“0～15 V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如下图所示，求：
 (1)灯泡正常发光时的电流。
 (2)当电流表示数为0.4 A时，电压表的示数。
(3)为了保证电路安全，滑动变阻器接入电路
中的最小阻值及此时电路消耗的总功率。

8.(2013江西)如图8所示．电路中电源电压可调，小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3标有“6V 12W”的字样(假设小灯泡电阻不变)
(1) 闭合S2，断开S1、S3，，调节电源电压使电压表
V2的示数为6V，求L2的实际功率。
(2)闭合S1、S3断开S2，调节电源电压使电压表V1
的示数为3V,求L1的电阻．
(3)闭合S1、S2、S3，画出此时的等效电路图,调节电源
电压为18V，求此时L3的实际功率。

9.(2013北京39)如图18所示，电源两端电压不变。
当闭合开关S、S1和S3，断开开关S2，滑动变阻器
的滑片P滑至某一位置时，电压表的示数为U1，电阻
R1的电功率P1=8W，电流表的示数为I1，当闭合开关S
和S2，断开开关Sl和S3，滑片P滑至另一位置时，电
压表的示数为U2，电阻R1与滑动变阻器的总功率P2=
3．5W，电流表的示数为I2；当闭合开关S，断开开关
S1、S2和S3 , 滑片P滑到B端时，电阻R2的电功率为
P3，电流表的示数为I3 。己知：R1 ：R2 =1：5 ，U1：U2 = 4 ：7
求：（1）电流I1与I2之比 ；（2）电功率P3
