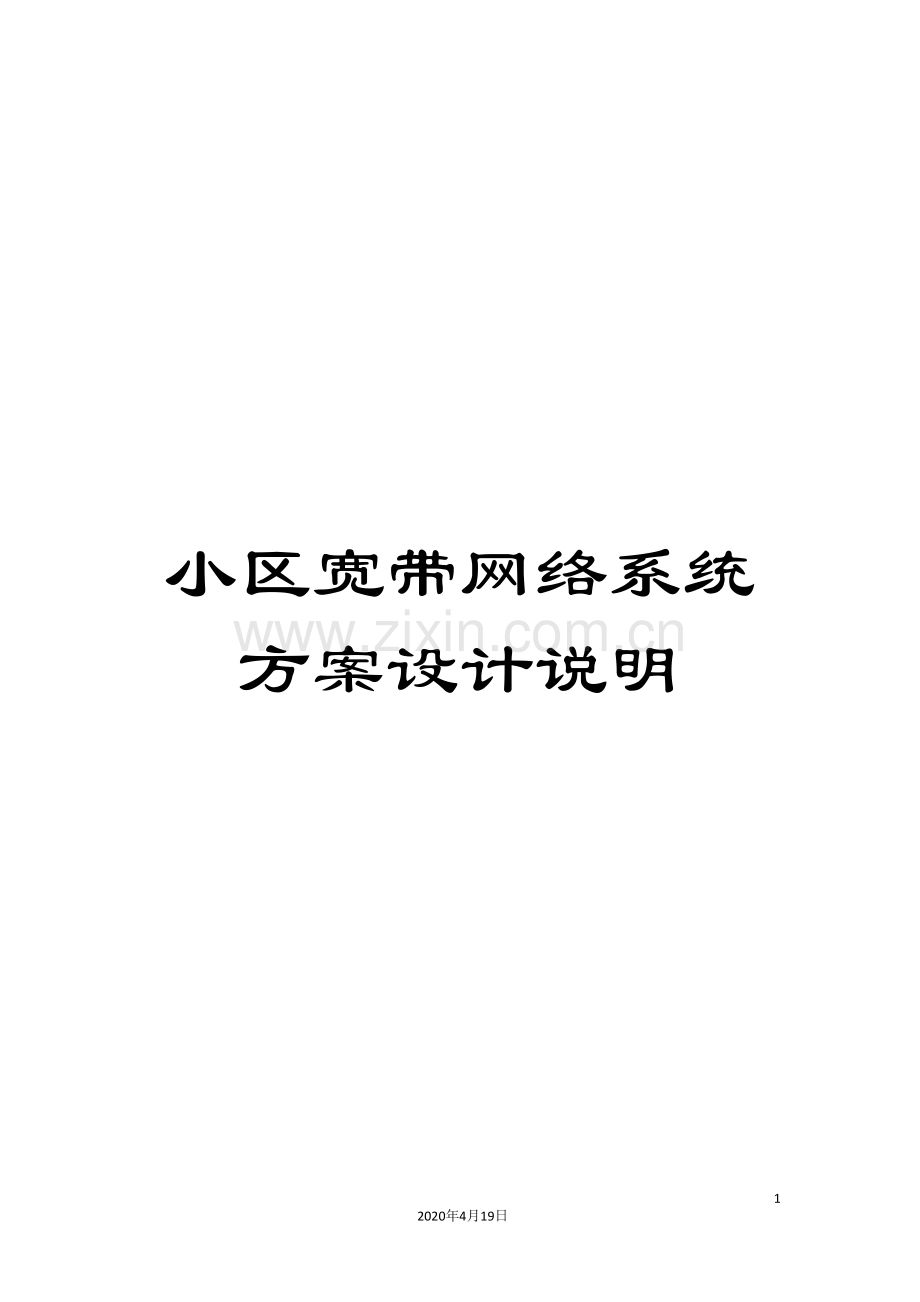

小区宽带网络系统方案设计说明

32
2020年4月19日
文档仅供参考

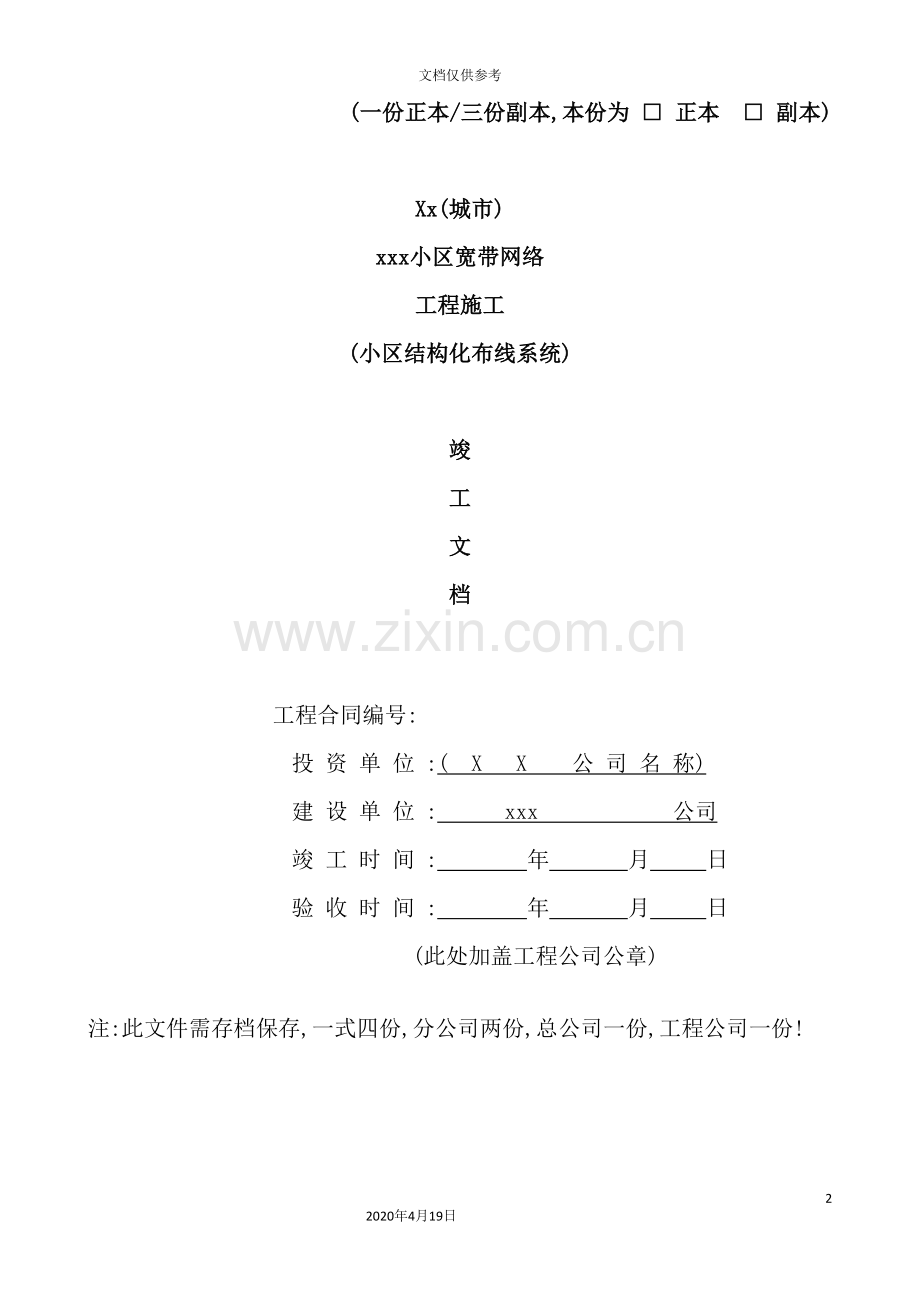

(一份正本/三份副本,本份为 □ 正本 □ 副本)

Xx(城市)
xxx小区宽带网络
工程施工
(小区结构化布线系统)

竣
工
文
档

工程合同编号:
投 资 单 位 :( X X 公 司 名 称)
建 设 单 位 : xxx 公司
竣 工 时 间 : 年 月 日
验 收 时 间 : 年 月 日
(此处加盖工程公司公章)

注:此文件需存档保存,一式四份,分公司两份,总公司一份,工程公司一份!
文档目录

序号
内容
页码
NO.1
竣工说明

NO.2
方案确认书(复印件)

开工通知书(复印件)

NO.3
工程竣工验收证书

NO.4
系统方案设计说明

NO.5
各类竣工图纸:

1. 综合布线系统图

2. 电源系统图

3. 网络拓扑图

4. 信息点平面分布图

5. 小区总平面图

6. 各栋楼标准层平面图

7. 地下室或架空层平面图

8. MDT所在层平面图及MDT空间示意图

9. 由物业/开发商提供的小区相关图纸

10. 其它图纸

NO.6
信息点统计表

NO.7
系统配线表

NO.8
材料质量证明文件

NO.9
工程变更确认书统计表

工程变更确认书

NO.10
工程罚款单

NO.11
外购材料移交清单

NO.12
交换机连通测试确认单

共用小区桥架、管道确认书

NO.13
施工方案确认书

NO.14
钥匙板示意图

NO.15
竣工材料清单

NO.16
竣工文档审核明细表

NO.17
电子文档目录

竣工说明
由(XX公司名称)投资的XX市xxx小区宽带网络工程,经过xx有限公司第xx工程队的紧张施工,已于200 年 月 日全部完工,经过xx信息技术有限公司的全面测试经过率为100%!
已完成的工作内容有:
1. xxx小区水平线槽、垂直线槽的安装布放;
2. 水平、垂直(骨干)超五类UTP的布放;
3. 各TC间的设计、安装(包括机柜、配线架、交换机的安装、跳线的连接);
4. 水平、垂直的打线工作及模块的安装;
5. 超五类UTP的全面测试;
6. MDT及机房的设计安装;
7. 光纤的布放、端接、测试。
在施工期间,得到投资单位(XX公司名称)及小区物业管理部门/开发商的大力配合,使工程得以顺利完工,特在此表示感谢。

xxx公司
200

XX(城市)
xxx小区宽带网络方案确认书
(工程公司名称):

经过我司与你方对 市 小区(小区编号: )技术及施工方案的讨论,我方认为该方案符合我公司小区宽带建设的基本要求。

我方予以确认。

公司网络部经理:(签字)
公司总经理:(签字)

(公司名称加盖公章)
二OO 年 月 日

注:此文件需存档保存

XX(城市)
xxx小区宽带网络开工通知

(工程公司名称):
经过我司与 市 小区(小区编号 )物业管理处/开发商的协商,按照我司与贵司签订的工程施工合同规定,请贵方于二OO 年 月 日至 月 日之间安排人员进场开始小区宽频网的施工建设,要求在二OO 年 月 日之前将工程辅材运抵现场,在二OO 年 月 日之前将工程主材运抵工程现场,在二OO 年 月 日以前将工程提交我方进行验收测试,请贵方严格按上述时间进行工程安排。

请贵司安排,准备施工。

xx有限公司

二OO 年 月 日
工程竣工验收证书
工程合同编号:
工程名称

小区编号

施工单位

施工队编号

验收人1

验收人2

开工日期

工程主要内容:
1. 水平管槽系统铺设 □
2. 垂直主干管槽及预埋系统 □
3. 铜缆系统安装、测试 □
4. 光纤系统的安装、测试 □
5. 电源系统的安装、测试 □
6. IC/TC/SDT/MDT 钥匙移交(数量和规格) □
7. 线缆(UTP、大对数、光缆)长度测量 □
8. 中心机房装修状况 □
9. 交换设备的安装 □
10. 小区恢复状况(路面、草地、建筑墙体等) □
11. 小区物业意见书 □
12. 材料清单的核对核实 □
13. 电子文档接收及检查(光盘两张) □
工程评语:
1. 方案:

评述人/日期:
2. 现场监理:

评述人/日期:
3. 验收:

评述人/日期:
4. 物业访谈情况:

评述人/日期:
公司网络部经理评语:

评述人/日期:___ __
工程质量等级:(优秀、良好、合格)
(公司经理/网络技术中心总监)
奖惩意见:

评述人/日期:_________
说明:测试报告见电子文档;”竣工材料清单”是本证书的附件;本验收证书在验收合格后三日内签署完毕;本证书及本竣工文档一式四份(成都、重庆五份),各分公司保留一份正本和一份副本(成都公司保留成都、重庆两份副本),总公司保留一份副本,工程公司保留一份副本。

系
统
方
案
设
计
说
明

系统方案设计说明

该小区的综合布线采用xxxx公司的xxx布线系统,配合其它终端设备营建高速网络,实现小区宽带网络接入。

1、配线间的设置

1.1、MDT的位置

根据建筑物的具体情况,我们将 楼 单元地下室的原风机房旁约10平方米的空间作为中心配线间(MDT)。
1.2、TC间的设置

根据该小区的楼盘实际情况,各栋楼布线部分的分配线间(TC)设计如下:

1.2.1、TC1的设置:

TC1设置在1#楼的第1单元,具体位置是第1单元地下室楼梯下面。经过6路UTP与TC3连接。
1.2.2、TC2的设置:

TC2设置在1#楼的第2单元,具体位置是第2单元地下室楼梯下面。经过6路UTP与TC3连接。
1.2.3、TC3的设置:

TC3设置在1#楼的第3单元,具体位置是第3单元地下室楼梯下面,作为第一栋的楼层TC。经过六芯室外光纤与主配线间(MDT)连接。
1.2.4、TC4的设置:

TC4设置在1#楼的第4单元,具体位置是第4单元地下室楼梯下面。经过6路UTP与TC3连接。
1.2.5、TC5的设置:

TC5设置在1#楼的第5单元,具体位置是第5单元地下室楼梯下面。经过6路UTP与TC3连接。
1.3、信息点的位置

1.4、强电接入点的位置

各类竣工图纸

l 综合布线系统图
l 电源系统图
l 网络拓扑图
l 信息点平面分布图
l 小区总平面图
l 各栋楼标准层平面图
l 地下室或架空层平面图
l MDT所在层平面图及MDT空间示意图
l 由物业/开发商提供的小区相关图纸
l 其它图纸

信息点统计表
一、 水平UTP线缆:
楼栋号
层数
信息点数
实测长度
备 注
1#楼
11
143

高层,五个单元(梯)
2#楼
14
66

高层,三个单元(梯)
3#楼
11
46

高层,两个单元(梯)
4#楼
11
46

高层,两个单元(梯)
5#楼
11
114

高层,三个单元(梯)
6#楼
19
70

高层,两个单元(梯)
合计

合计电缆箱数为:合计总长度 / 305 =
二、 主干大对数铜缆:
TC/SDT号
SDT/MDT号
实测长度
备注
TC1
SDT1

TC2
SDT1

SDT1
MDT

合计

三、 主干光缆:
TC/SDT号
SDT/MDT号
实测长度
备注
TC1
SDT1

TC7
SDT1

SDT1
MDT

合计

系
统
配
线
表

xxx小区 TC间配线表

TC1位置:1栋1单元
BIX架:1个 BIX连接器:5个 信息点:20
201
202
301
302
401
402
501
502
601
602
701
702
801
802
901
902
A1001
B1001
A1002
B1002

TC3-1
TC3-2
TC3-3
TC3-4
TC3-5
TC3-06

TC3位置:1栋3单元
BIX架:1个 BIX连接器:6个 信息点:24
403
404
503
504
603
604
703
704
803
804
903
904
1003
1004
1103
1104
1203
1204
1303
1304
A1503
B1503
A1504
B1504

TC2-1
TC 2-2
TC 2-3
TC 2-4
TC 2-5
TC 2-6
TC1-1
TC 1-2
TC 1-3
TC 1-4
TC 1-5
TC 1-6

光纤配线架:
蓝
橙
绿
棕
灰
白

中心机房(MDT)

24口配线架

主4-201
主4-202
主4-203
主4-204
主4-205
主4-206
主4-207
主4-208
主4-209
主4-210
主4-211
主4-212

光纤配线架
栋 单元 栋 单元
蓝
橙
绿
棕
灰
白

蓝
橙
绿
棕
灰
白
蓝
橙
绿
棕
灰
白

蓝
橙
绿
棕
灰
白
栋 单元 栋 单元

Xxx小区 交换机接线图

Up-Link 型号:
1# 1单元

Up-Link 型号:
1# 2单元

Up-Link 型号:
1# 3单元

Up-Link 型号:
1# 4单元

Up-Link 型号:
1# 5单元

Up-Link 型号:
2# 1单元

材
料
质
量
证
明
文
件
(各种材料、设备的质量证明文件)

工
程
变
更
确
认
书
清
单

工
程
罚
款
单

工
程
外
购
材
料
移
交
清
单

交
换
机
连
通
测
试
确
认
单
(若没有可不用此单)

施
工
方
案
确
认
书
(物业管理部门确认)

材料清单

1、综合布线材料清单

序号
产品名称
规格/型号
单位
单价
合同
决算
材料变更
备注
数量
合同金额
数量
决算金额
数量
变更金额
1
信息点数量

个

￥0.00

￥0.00

￥0.00

2
光纤信息点数量

个

￥0.00

￥0.00

￥0.00

3
4对超五类UTP线缆

箱

￥0.00

￥0.00

￥0.00

4
25对室外电缆

米

￥0.00

￥0.00

￥0.00

5
100对110式有支架跳线架

个

￥0.00

￥0.00

￥0.00

9
光纤尾纤(ST头)

个

￥0.00

￥0.00

￥0.00

10
藕合器(ST-ST头)

个

￥0.00

￥0.00

￥0.00

11
双排12孔带耦合器光纤安装板(ST)头

个

￥0.00

￥0.00

￥0.00

12
单排6孔带耦合器光纤安装板(ST)头

个

￥0.00

￥0.00

￥0.00

13
6芯室外光纤护套

根

￥0.00

￥0.00

￥0.00

14
12/24口光纤配线架(MDT/SDT用)

个

￥0.00

￥0.00

￥0.00

15
6芯62.5/125多模室外光纤

米

￥0.00

￥0.00

￥0.00

16
ST/MT-RJ双芯光纤跳线

根

￥0.00

￥0.00

￥0.00

17
ST-SC双芯光纤跳线

根

￥0.00

￥0.00

￥0.00

18
6U墙柜
标准19"
个

￥0.00

￥0.00

￥0.00

19
9U墙柜
标准19"
个

￥0.00

￥0.00

￥0.00

21
BIX配线柜
600x600x150
个

￥0.00

￥0.00

￥0.00

22
网络装配器
700X520X220
个

￥0.00

￥0.00

￥0.00

23
1.2M室外机柜
标准19"
个

￥0.00

￥0.00

￥0.00

24
Tp箱
450X250X150
个

￥0.00

￥0.00

￥0.00

小计

￥0.00

￥0.00

￥0.00

2、机房设备材料清单

序号
产品名称
规格/型号
单位
单价
合同
决算
材料变更
备注
数量
合同金额
数量
决算金额
数量
变更金额

1
天花吊顶
矿棉天花板
平方米

￥0.00

￥0.00

￥0.00

2
机房地板
国产静电地板
平方米

￥0.00

￥0.00

￥0.00

3
反射灯盘
3x18W
个

￥0.00

￥0.00

￥0.00

4
UPS
APC-SU1000I NET
台

￥0.00

￥0.00

￥0.00

5
42U机柜
600X800
台

￥0.00

￥0.00

￥0.00

5
37U机柜
600X800
台

￥0.00

￥0.00

￥0.00

6
排气扇
金羚牌8"
个

￥0.00

￥0.00

￥0.00

7
门锁
国产
把

￥0.00

￥0.00

￥0.00

8
防火门
外开(左开/右开)
个

￥0.00

￥0.00

￥0.00

9
气体灭火器
2升
个

￥0.00

￥0.00

￥0.00

11
铝合金
一套
平方米

￥0.00

￥0.00

￥0.00

11
砌墙(2X4)
全套
平方米

￥0.00

￥0.00

￥0.00

小计

￥0.00

￥0.00

￥0.00

3、电源系统设备、材料清单

序号
产品名称
规格/型号
单位
单价
合同
决算
材料变更
备注
数量
合同金额
数量
决算金额
数量
变更金额

1
室内铜软线
BVR6mm2
扎

￥0.00

￥0.00

￥0.00

2
室内铜软线
BVR4mm2
扎

￥0.00

￥0.00

￥0.00

3
室内铜软线
BVR2.5mm2
扎

￥0.00

￥0.00

￥0.00

4
PVC绝缘PVC护套电力电缆
VV6mm2
米

￥0.00

￥0.00

￥0.00

5
PVC绝缘PVC护套电力电缆
VV4mm2
米

￥0.00

￥0.00

￥0.00

6
PVC绝缘PVC护套电力电缆
VV2.5mm2
米

￥0.00

￥0.00

￥0.00

7
带漏电保护装置的空气开关(ABB牌)
GS251S-C10/0.03
个

￥0.00

￥0.00

￥0.00

8
机房用空气开关(ABB牌)
S252S-C20
个

￥0.00

￥0.00

￥0.00

9
机房用空气开关(ABB牌)
S252S-C40
个

￥0.00

￥0.00

￥0.00

10
单极空气开关(ABB牌)
S251S-C10
个

￥0.00

￥0.00

￥0.00

12
单相电表
5-20A
个

￥0.00

￥0.00

￥0.00

13
单相电表
5-40A
个

￥0.00

￥0.00

￥0.00

13
三相电表
5-60A
个

￥0.00

￥0.00

￥0.00

14
3x2墙装插座
奇胜牌
个

￥0.00

￥0.00

￥0.00

15
墙装两位开关
奇胜牌(照明、排气扇)
个

￥0.00

￥0.00

￥0.00

16
开关箱(TC间用)
C45/103(装1位开关,漏电装置)
个

￥0.00

￥0.00

￥0.00

17
电表箱
国产
个

￥0.00

￥0.00

￥0.00

18
配电箱(MDT间用)
C45/006
个

￥0.00

￥0.00

￥0.00

19
配电箱(MDT间用)
C45/008
个

￥0.00

￥0.00

￥0.00

20
三扁暗插座(空调专用)
15A
个

￥0.00

￥0.00

￥0.00

21
多功能插线排
国产
个

￥0.00

￥0.00

￥0.00

小计

￥0.00

￥0.00

￥0.00

4、网络系统材料清单

序号
产品名称
规格/型号
单位
单价
合同
决算
材料变更
备注
数量
合同金额
数量
决算金额
数量
变更金额

1
10/100M交换机

台

￥0.00

￥0.00

￥0.00

2
100M光纤交换机

台

￥0.00

￥0.00

￥0.00

3
22口2扩展槽交换机

台

￥0.00

￥0.00

￥0.00

4
2MT-RJ口100M光纤模块

块

￥0.00

￥0.00

￥0.00

5
DES-3624i3口主堆叠模块

块

￥0.00

￥0.00

￥0.00

6
16口100M-FX光纤交换机

台

￥0.00

￥0.00

￥0.00

7
8FX口12RJ口交换机

台

￥0.00

￥0.00

￥0.00

10
中心交换机

台

￥0.00

￥0.00

￥0.00

11
16RJ口10/100M模块

块

￥0.00

￥0.00

￥0.00

12
12MT-RJ口100M光纤模块

块

￥0.00

￥0.00

￥0.00

小计

￥0.00

￥0.00

￥0.00

注1:
本竣工材料清单为竣工验收证书附件
注2:
若没有使用某种材料,可填为零,但不得从材料清单中删除!
以上所列设备及材料,均确认在本小区使用,数量、型号无误!

司网络部经理:(签字)

司总经理:(签字)
竣工文档资料审核明细表
竣工文档内容
基本要求
要 求
文档内要求前后一致的内容
特别要求
备注
工程名称
公司名称
竣工日期
验收时间
文档编写时间
开工日期
完工日期
工程编号
施工队编号
章印
签字

封一
格式正确

√
√
√
√

√

工程公司章

封二
格式正确
页码总数正确、相对应的各类名字无误

√

√

√

工程公司公章

文档目录
格式正确
所填写的页码无误

工程公司章

竣工说明
格式正确
完成工作内容要如实填写
√
√

√

√

√
工程公司公章

施工进度计划表
格式正确

√

√

√
√
√
√
√
工程公司公章

交工通知
格式正确
如实填写相关日期,开工日期要求与聚友批复开工通知的日期一致,完成的工作内容要求填写准确
√
√
√
√
√

√
√
√
工程公司章
工程公司工程部验收人员

工程竣工验收证书
格式正确
工程验收后,聚友的现场监理及验收组人员签字
√
√

√

√
√

甲方监理,验收人
签字时标明时间
系统设计说明
格式正确
要求与变更单保持一致,TC、IC、SDT、MDT位置说明清楚,主干的线、缆、路由和线缆种类描述准确;信息点的位置;强电的接入点
√
√

工程公司章

信息点分布表
格式正确
如实、准确
√

工程公司章

竣工图纸
主干图
格式正确
与变更单保持一致,确认为最终版
√
√

工程公司章
我公司设计人员及监理

集连图
格式正确
与变更单保持一致,确认为最终版
√
√

工程公司章

电源图
格式正确
与变更单保持一致,确认为最终版
√
√

工程公司章

拓扑图
格式正确
与变更单保持一致,确认为最终版
√
√

工程公司章

机房图
格式正确
与变更单保持一致,确认为最终版
√
√

工程公司章

电子文档
完整
竣工文挡的电子文挡、文本资料要求同时报送聚友,电子文挡要与文本资料相对应;
√
√
√
√
√
√
√
√
√
每个小区刻一张电子文档的光盘

工程变更确认书清单
格式正确
列入本工程所有变更,变更单编号统一、清晰,双方监理签字。
√

√

√

双方监理

施工方案确认书
格式正确
尽可能详尽
√
√

√

√

小区物业

材料使用清单
格式正确
材料数量应是方案数量与变更数量的和差。在不出现变更情况下,材料品牌、规格型号应与方案一致。出现变更,材料品牌、规格型号以变更后一致。涉及到工程公司与聚友公司双方提供材料时,双方的材料清单应分别标明,不能混淆。
√
√

工程公司章
甲方监理

水平、垂直主干长度测试
数量正确
测试长度与竣工文档中所标长度相同
√
√
√

工程公司章
甲方监理

工程外购用材资料移交清单
格式正确
工地交工时,工程公司现场监理移交给聚友工程师,双方点明移交物后,在此单签字
√

√

甲方和工程公司工程师

电 子 文 档 清 单
(光盘两张)

设计方案
1份
竣工文档目录
1份
系统测试报告(所有信息点的测试数据)
1份
竣工说明
1份
工程竣工验收证书
1份
系统方案设计说明
1份
工程变更确认书及统计清单
1份
交换机连通测试确认单(可缺)
1份
工程外购材料移交清单(可缺)
1份
竣工材料清单
1份
竣工图纸
1份
