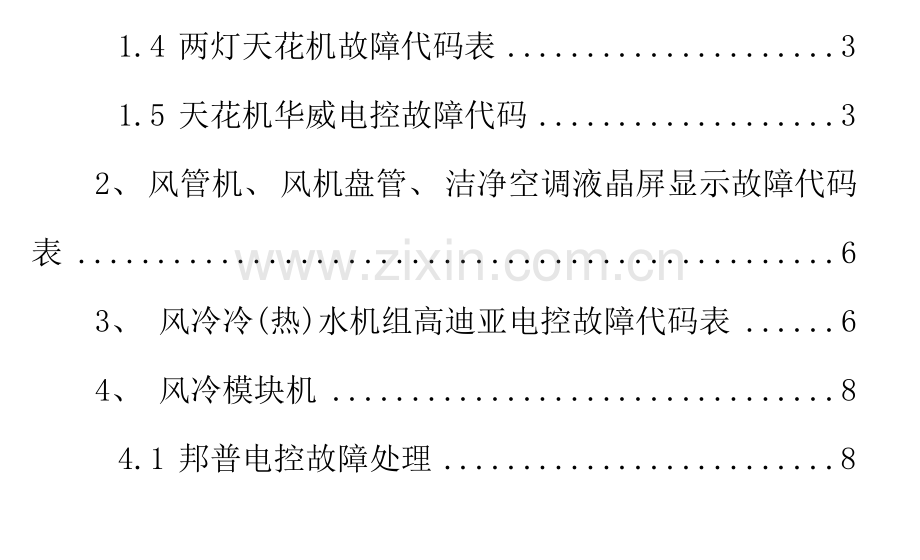

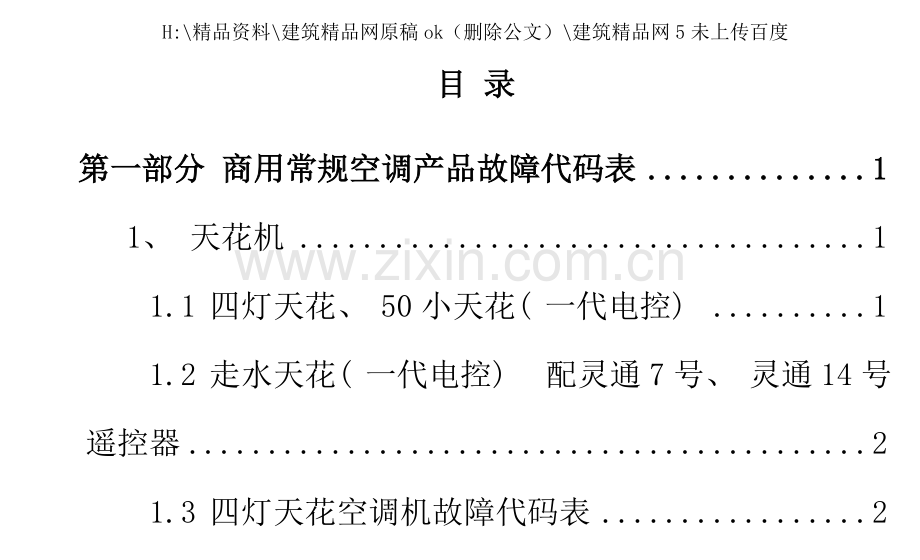

目 录

第一部分 商用常规空调产品故障代码表 1
1、 天花机 1
1.1 四灯天花、 50小天花( 一代电控) 1
1.2 走水天花( 一代电控) 配灵通7号、 灵通14号遥控器 2
1.3 四灯天花空调机故障代码表 2
1.4 两灯天花机故障代码表 3
1.5 天花机华威电控故障代码 3
2、 风管机、 风机盘管、 洁净空调液晶屏显示故障代码表 6
3、 风冷冷(热)水机组高迪亚电控故障代码表 6
4、 风冷模块机 8
4.1 邦普电控故障处理 8
4.2 矽谷电控故障处理 9
5、 水冷柜机 9
6、 吊立柜 10
6.1 吊立柜中格威电控故障代码表 10
6.2 吊柜华威电控 11
7、 组合式风冷风管机、 模块化风冷吊柜矽谷电控 16
8、 座吊机故障代码表( 中格威) 18
9、 水源热泵 19
9.1 分体式水源热泵 19
9.2 整体式线控器面板故障代码 24
10、 热泵热水器 25
10.1 热泵热水器邦普电控故障处理 25
10.2 热泵热水器( 中格威电子) 故障自诊断功能 26
10.3 无锡华威HAC-R2S-B热水器( 模块双机组) 26
10.4 智科电控循环式热水器 29
11、 触模式水冷空调故障代码分析( 中格威电控) 32
12、 集中控制功能的天花机与风管机机组 36
12.1 保护功能 36
12.2 普通故障 36
12.3 严重故障 37
13、 工业冷水机组( CLS15C、 CLS30C/T) 38
13.1 GW511C操作面板说明 38
13.2 故障代码说明 39
14、 恒温恒湿机组 39
15、 屋顶机机组 41
第二部分 变频、 定频一拖多系列故障代码 42
1、 定频一拖多液晶屏显示代码表 42
2、 交流变频一拖二( 浙江五海电子有限公司电控) 42
2.1 内机为壁挂式 42
2.2 内机为风机盘管式 45
3、 交流变频一拖三( 佛山菱电变频) 47
3.1 内机为挂壁式( 418机型, 例KFR-25、 32G/BPB) 47
3.2 内机为挂壁式( 18NV机型, 例KFR-46、 51G/BPB) 50
3.3 内机为风机盘管式 51
3.4 内机为立柜式( 液晶型) 51
4、 直流变频一拖多系列 52
4.1 直流一拖二调试板故障代码( 佛山菱电) 52
4.2 直流一拖三, 直流一拖四调试板故障代码( 佛山菱电) 53
4.3 直流变频一拖多内机显示的故障代码 54
5、 Ⅲ型CMV系列( 佛山菱电变频电控) 56
5.1 Ⅲ型CMV一拖多室外机调试板故障显示分析 56
5.2 室内风机盘管线控器故障显示分析 59
5.3 Ⅲ型CMV四灯天花机故障显示分析 61
5.4 Ⅲ型CMV挂壁式故障显示分析 63
5.5 Ⅲ型CMV柜机故障显示分析 65
5.6 Ⅲ型CMV室外机调试板功能介绍 67
6、 Ⅴ型CMV系列( 佛山菱电变频电控) 71
6.1 Ⅴ型CMV室外机调试板操作说明 71
6.2 Ⅴ型CMV室外机故障代码表 72
6.3 显示参数表 74
6.4 内机为挂壁式( 18NV机型) 故障显示 75
6.5 内机为挂壁式( 418机型) 故障显示 78
6.6 内机为吸顶式( 天花机) 故障显示 81
6.7 内机为风机盘管式故障代码 83
6.8 Ⅴ型CMV系列系统参数设定 85
7、 CMV220、 CMV280 87
8、 数码涡旋 89
8.1 数码涡旋室外电控板数码管显示功能说明 89
8.2 室内机线控器故障代码 90
8.3 天花机灯板指示灯故障显示: 91
第三部分 商用OEM机型故障代码一览表 92
1、 江苏信诚 92
2、 博佳冷源风冷吊柜 93
3、 顺德长菱风冷式冷热水机组 94
4、 东莞华亿 94
5、 浩特普尔 96
6、 浙江本岛 98
7、 RF63W/TFH、 RF65W/TFH( OEM产品) 故障代码表 99
第四部分 风管机、 天花机‘二代电控’故障代码 101
1、 普通风管机天花机系列 101
2、 水源热泵型( 风管机天花机) 系列 103
第五部分 产品故障代码 105
1、 水机 105
1.1 LSQ模块机( 邦普电控) 105
1.2 LSB螺杆式冷水机组( 智科电控) 110
2、 老多联机 113
2.1 变频机( 锐钜电控) [CMV-V直流变频多联机系列] 113
3、 轻商机 122
3.1 风管机 ( 中格威电控) 122
3.2 风冷立柜( 中格威电控) 122
3.3 风冷吊柜( 矽谷电控) 123
3.4 PTAC ( 中格威电控) 125
3.5 天花机( 中格威电控) 127
3.6 新座吊机( 中格威电控) 129
3.7 旧座吊机 129
3.8 屋顶空调( 矽谷电控) 131
第六部分 产品故障代码 134
1轻商机 134
1.1 风管机、 天花机、 座吊机 134
1.2 十匹立柜 134
2新多联机 135
3模块机 143
3.1 模块机、 带热回收模块机 143
3.2 热水机 146

第一部分: 商用常规空调产品故障代码表
1、 天花机
1.1、 四灯天花、 50小天花( 一代电控)
配合使用的遥控器为: 新四灯天花机、 50小天花: 精灵通用1号、 灵通7号; 走水天花机: 精灵通用1号、 灵通14号。其中50小天花与2P四灯天花使用同一块主板。
故障信息
发光管自检代码
说明
除霜提示
闪烁1次/1秒
开机显示( 运行灯)
防冷风提示
闪烁1次/3秒
开机显示( 运行灯)
室温传感器故障
闪烁2次/4秒
关机显示, 保护灯常亮, 运行灯闪亮
管温传感器故障
闪烁3次/5秒
关机显示, 保护灯常亮, 运行灯闪亮
室外机异常( 新四灯)
闪烁4次/6秒
开机显示, 保护灯常亮, 运行灯闪亮
室外机异常( 50小天花)
关机显示, 保护灯常亮, 运行灯闪亮
室内蒸发器结霜保护
闪烁5次/7秒
关机显示, 保护灯常亮, 运行灯闪亮
低压保护
闪烁6次/8秒
关机显示, 保护灯常亮, 运行灯闪亮
外反馈故障
闪烁7次/9秒
关机显示, 保护灯常亮, 运行灯闪亮
过热保护
闪烁8次/10秒
关机显示, 保护灯常亮, 运行灯闪亮
水泵故障
闪烁9次/11秒
关机显示, 保护灯常亮, 运行灯闪亮

1.2、 走水天花( 一代电控) 配灵通7号、 灵通14号遥控器
故障
发光管自检代码
说明
预热指示
闪烁1次/3秒
开机显示( 运行灯)
室温传感器故障
闪烁2次/4秒
关机显示, 保护灯常亮, 运行灯闪亮。
管温传感器故障
闪烁3次/5秒
关机显示, 保护灯常亮, 运行灯闪亮。
水泵故障
闪烁4次/6秒
关机显示, 保护灯常亮, 运行灯闪亮。
防冻结保护
闪烁5次/7秒
关机显示, 保护灯常亮, 运行灯闪亮。
注意: 1、 走水天花末端安装时必须装水路电磁阀( 二通水阀或三通水阀) , 否则不能正常温控。
2、 内机1#2#线接主机的远程开关, 当空调启动后, 同时输出一个开关信号( 闭合信号) 给主机, 使主机运行, 关机时, 该信号断开, 使主机关闭。通风模式不输出开关信号。

1.3、 四灯天花空调机故障代码表
自检信息
发光管自检代码
说明
除霜提示
闪烁1次/1秒
开机显示( 运行灯)
防冷风提示
闪烁1次/3秒
开机显示( 运行灯)
室温传感器故障
运行灯闪烁2次/4秒
关机显示, 保护灯常亮
管温传感器故障
运行灯闪烁3次/5秒
关机显示, 保护灯常亮
室外机异常
运行灯闪烁4次/6秒
关机显示, 保护灯常亮
室内蒸发器结霜保护
运行灯闪烁5次/7秒
关机显示, 保护灯常亮
外反馈故障
运行灯闪烁7次/9秒
关机显示, 保护灯常亮
过热保护
运行灯闪烁8次/10秒
关机显示, 保护灯常亮
水泵故障
运行灯闪烁9次/11秒
关机显示, 保护灯常亮
1.4、 两灯天花机故障代码表
红灯闪烁情况
故障意义
2次/4秒
盘管故障
3次/5秒
室温故障
4次/6秒
水泵故障
5次/7秒
室外故障
6次/8秒
防结霜保护
7次/9秒
室外机组( 过流, 电网电压异常)
8次/10秒
过热保护

1.5 、 天花机华威电控故障代码
2/3/5P天花机显示灯板
定时
运行
故障
电源

自检信息
发光管自检代码
说明
除霜提示
闪烁1次/1秒
开机显示( 运行灯)
防冷风提示
闪烁1次/3秒
开机显示( 运行灯)
室温传感器故障
闪烁2次/4秒
开机显示, 运行灯闪烁
管温传感器故障
闪烁3次/5秒
开机显示, 运行灯闪烁
室内蒸发器结霜保护
闪烁5次/7秒
关机显示, 运行灯闪烁
低压保护
闪烁6次/8秒
关机显示, 运行灯闪烁
高压保护
闪烁7次/9秒
关机显示, 运行灯闪烁
水泵故障
闪烁9次/11秒
关机显示, 运行灯闪烁
系统可恢复性保护: 当空调系统出现可恢复性时, 整个系统都采取相应的保护措施。当被保护的故障恢复正常后, 系统将恢复正常运行。
故障原因
故障代码
进入条件
保护措施
恢复条件
T回风传感器损坏
Po: 01
传感器短路或断路
定时运行
维修或更换
制冷防霜冻保护
Po: 03
压缩机运行2分钟后T内管＜【EP01】持续2分钟
压缩机停机, 直到满足退出条件后恢复运行。
T内管≥【EP01】+14℃
制冷制热冷媒不足保护
Po: 05
压缩机运行【EC08】分钟后, 制冷时T内管≥【EP03】, 制热时T内管≤【EP05】
内风机强制低风速运行。
制冷时T内管＜【EP03】, 制热时T内管＞【EP05】恢复正常运行
T内管传感器损坏
Po: 06
传感器短路或断路
取消T内管传感器相关保护功能
维修或更换
制热超温保护
Po: 11
压缩机运行后5分钟内T内管＞【EP04】

停压缩机, 内风机强制高速运行, 同时停外风机。直到管温下降
T内管≤【SP04】
后, 自动恢复运行

系统严重故障保护: 出现系统严重故障保护后, 所有机组停机等待检查。
故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo: 00
通讯不正常
线控器报警
通讯电路正常
提水泵
故障
Eo: 01
水位开关断开【EC07】时间后水位开关未恢复
系统关机
保护开关正常后按复位键复位
高压保护
Eo: 02
高压保护开关断开
系统关机
保护开关正常后按复位键复位
低压保护
Eo: 03
低压开关持续断开【EC06】秒
系统关机
保护开关正常后
按复位键复位
2 、 风管机、 风机盘管、 洁净空调液晶屏显示故障代码表
故障内容
LCD显示内容
室内房间温度传感器故障
E2
室内盘管温度传感器故障
E3
低压保护
E4
结霜保护
E8
过流或相序保护
E7
过热保护
E8
系统控制主板通讯故障
E1
室外机异常保护
E9
3 、 风冷冷(热)水机组高迪亚电控故障代码表
代码
代码意义
01
流量故障( 缺水、 水泵、 送风机故障等) , 有故障时全部关机, 故障排除后, 需手动重新开机。
02
风机、 电流缺相、 外部连锁故障, 有故障时全部关机, 故障排除后, 需手动重新开机。
03
1＃压缩机过载或高压压力过高故障。有故障, 停1＃压缩机, 故障排除后, 按复位键3秒以上, 直至故障闪烁符号消失即可复位。
04
1＃压缩机低压故障, 故障处理方式同03。
07
2＃压缩机过载, 或高压压力过高故障, 故障处理方式同03。
08
2＃压缩机低压过载故障, 故障处理方式同03。
09
回水温度传感器故障, 有故障时全部关机, 故障排除后, 需手动重新开机。
10
环境温度传感器断开或短路故障, 有故障时全部关机, 故障排除后, 需手动重新开机。
11
1＃翅片温度传感器断开或短路故障, 有故障, 停本系统压缩机, 故障排除后, 可按复位健复位。
12
1#出水温度传感器断开或短路故障。
13
2＃翅片温度传感器断开或短路故障, 有故障, 停本系统压缩机, 故障排除后, 可按复位健复位。
14
2#出水温度传感器故障。( 我公司机组没配置此传感器)
15
1#过冷保护( 制冷时出水温度小于3℃, 可设定) , 当出水温度达到10℃, 且压缩机停机时间在3分钟以上时, 停止的压缩机自行启动。
16
2#过冷保护( 我公司机组没有2#过冷保护)

4 、 风冷模块机
4.1、 邦普电控故障处理
左图是故障显示界面:
当机组发生故障时, 系统蜂鸣灯响起报警, 运行主画面中的故障查询按钮切换成黄色并不断闪烁, 轻触该按钮, 系统将进入故障报警画面( 如上图) , 在该画面中显示所发生的故障的时间以及故障名、 故障号, 按下系统消音键能够消音, 故障消除后按下系统复位键复位, 机组即可投入正常运行。

处理说明:
1.邦普风冷模块电控的故障是以文字方式显示, 在故障显示界面可直接查询各模块故障情况。
2.出现压缩机高压、 低压、 过载故障、 翅片温度传感器故障, 独立风机系统冷凝风机故障, 停本系统压缩机。
3.出现出水温度传感器故障、 相序故障, 共用风机系统冷凝风机故障, 本模块通讯故障, 停本模块机组。
4.出现出水温度过高、 出水温度过低保护时, 停该模块机组, 水温回复正常时才可启动。
5.出现冷冻水流量、 冷冻水泵故障、 系统回水温度传感器和系统出水温度传感器以及环境温度传感器故障, 系统出水温度过高和过低保护, 主模块通讯故障, 停全部模块机组。
6.机组进入除霜时, 低压保护被屏蔽, 直到除霜结束。

4.2 、 矽谷电控故障处理
1.机组的故障是以中文方式显示, 在故障显示界面可查询各模块机组的故障情况。
2.压缩机的高压、 低压保护、 翅片管温过高保护停相应系统的压缩机, 当出现2次以下同一故障保护时, 故障排除后, 压缩机可自动启动, 当连续出现3次同一故障保护时, 复位后压缩机才可重新启动。
3.风机过载保护、 出水温度过低保护、 停相应模块机组, 当出现2次以下同一故障保护时, 故障排除后, 机组可自动启动, 当连续出现3次同一故障保护时, 复位后机组才可重新启动。
4.出现翅片温度传感器故障, 该模块机组只能运行制冷模式, 不可运行制热模式。环境温度传感器故障时, 全部模块机组只能运行制冷模式, 不可运行制热模式。
5.系统回水温度传感器故障时, 机组不停机, 用系统出水温度传感器替代。机组每运行8小时后, 自动停机一次, 停机后需手动开机。
6.出现冷冻水流量故障、 水泵过载故障时, 停全部模块机组, 故障排除后, 复位后才可开机。

5 、 水冷柜机
邦普电控故障处理
当出现故障时, 报警, 同时复位指示灯闪烁。此时按”消音”健, 消除报警声音, 复位指示灯依然闪烁。全部故障消除后, 按”复位”健复位, 复位指示灯熄灭。”复位”健在任何用户操作界面均有效。
按向上向下查询
送风机过载

故障显示界面如下图:

1.机组故障以中文显示, 经过查询健可查询机组各故障情况。
2.出现压缩机高压、 压缩机低压、 压缩机过载故障, 只停相应系统的压缩机, 其它设备不停。
3.当压缩机回气温度小于防冰保护设置温度时, 该压缩机停止运行。当压缩机回气温度达到退防冰保护设置值时, 压缩机才可恢复运行。
4.出现通讯故障、 电源故障、 冷却水流量故障、 冷却泵过载故障、 送风机过载故障、 回风温度传感器故障, 停机组。
6 、 吊立柜
6.1、 吊立柜中格威电控故障代码表
A、 按键式:
故障
1#机故障代码( 定时-温度)
2#机故障代码( 定时-温度)
室温探头故障
1-18, 11-28
管温探头故障
1-18, 10-27
2-19, 10-27
低压故障
1-18, 9-26
2-19, 9-26
外反馈
1-18, 8-25
2-19, 8-25
室外机异常
1-18, 12-29
2-19, 12-29
防结霜保护
1-18, 7-24
2-19, 7-24
过热保护
1-18, 7-24
2-19, 7-24
B、 触模屏式:
故障内容
LCD显示内容
室温故障
E2
管温故障
E3
室外机异常
E4
结霜保护
E8
外反馈故障
E7
过热保护
E8

6.2 、 吊柜华威电控
HAC-F2F1-M室内控制器的显示板具有接收遥控信号和指示空调运行状态的功能
显示板形状如下:
遥控接
收窗口
运行
电源
定时
化霜

故障指示说明
故障原因
故障代码
指示灯状态
故障原因
故障代码
指示灯状态
T回风传感器损坏
Po: 01
一次/三秒
T外环传感器损坏
Po: 02
二次/三秒

故障原因
故障代码
指示灯状态
故障原因
故障代码
指示灯状态
T内管①传感器损坏
Pr: 01
一次/三秒
T内管②传感器损坏
Pr: 11
九次/三秒
T外管①传感器损坏
Pr: 02
二次/三秒
T外管②传感器损坏
Pr: 12
十次/三秒
1#制冷防霜冻保护
Pr: 03
三次/三秒
2#制冷防霜冻保护
Pr: 13
十一次/三秒
1#制冷防过载保护
Pr: 04
四次/三秒
2#制冷防过载保护
Pr: 14
十二次/三秒
T排气①传感器损坏
Pr: 05
五次/三秒
T排气②传感器损坏
Pr: 15
十三次/三秒
1#制热超温保护
Pr: 08
八次/三秒
2#制热超温保护
Pr: 18
十六次/三秒

故障原因
故障代码
指示灯状态
故障原因
故障代码
指示灯状态
通讯故障
Eo: 00

相序、 缺相
Eo: 03
三次/三秒
室外风机过载
( 设为单风机)
Eo: 02
二次/三秒
电加热超温保护
Eo: 04
四次/三秒

故障原因
故障代码
指示灯状态
故障原因
故障代码
指示灯状态
1#排气温度过高
Er: 01
一次/三秒
2#排气温度过高
Er: 11
九次/三秒
1#冷媒不足保护
Er: 03
三次/三秒
2#冷媒不足保护
Er: 13
十一次/三秒
1#压缩机高压
Er: 04
四次/三秒
2#压缩机高压
Er: 14
十二次/三秒
1#压缩机低压
Er: 05
五次/三秒
2#压缩机低压
Er: 15
十三次/三秒
室外风机过载1 ( 设为双风机)
Er: 06
六次/三秒
室外风机过载2 ( 设为双风机)
Er: 16
十四次/三秒
无室外机
Er: 08
八次/三秒

故障原因
故障代码
设定高风
或自动高风
设定中风
或自动中风
设定低风
或自动低风
制冷防霜冻
Pr03/Pr13
按设定风速运转
冷媒不足保护
Er03/Er13
低风速运转

故障原因
故障代码
设定高风
或自动高风
设定中风
或自动中风
设定低风
或自动低风
制热超温保护
【Pr08/Pr18】
高风
高风
高风
冷媒不足保护
【Er03/Er13】
低风
低风
低风

故障原因
故障代码
进入条件
保护措施
恢复条件
T内管①传感器损坏
Pr: 01
传感器短路或断路
取消T内管①传感器相关保护功能、 限时运行
维修或更换
T外管①传感器损坏
Pr: 02
传感器短路或断路
取消T外管①传感器相关保护功能, 按定时化霜处理
维修或更换
1#机组制冷
防霜冻保护
Pr: 03
T内管①＜【EP01】持续2分钟
1#压缩机停机, 直到满足退出条件后恢复运行。
T内管①≥【EP01】+14℃
1#机组制冷
防过载保护
Pr: 04
T外管①＞【EP02】
1#压缩机停机, 满足退出条件后恢复运行
T外管①≤【EP02】-10℃
T排气①传感器损坏
Pr: 05
传感器短路或断路
取消T排气①传感器相关保护功能。
维修或更换
1#机组制热超温保护
Pr: 08
T内管①＞【EP04】
1#压缩机停机, 满足退出条件后恢复运行
T内管①≤【SP04】
T内管②传感器损坏
Pr: 11
传感器短路或断路
取消T内管②传感器相关保护功能、 限时运行
维修或更换
T外管②传感器损坏
Pr: 12
传感器短路或断路
取消T外管②传感器相关保护功能, 按定时化霜处理
维修或更换
2#机组制冷防霜冻保护
Pr: 13
T内管②＜【EP01】持续2分钟
2#压缩机停机, 直到满足退出条件后恢复运行。
T内管②≥【EP01】+14℃
2#机组制冷防过载保护
Pr: 14
T外管②＞【EP02】
2#压缩机停机, 满足退出条件后恢复运行
T外管②≤【EP02】-10℃
T排气②传感器损坏
Pr: 15
传感器短路或断路
取消T排气②传感器相关保护功能。
维修或更换
2#机组制热超温保护
Pr: 18
T内管②＞【EP04】
2#压缩机停机, 满足退出条件后恢复运行
T内管②≤【SP04】

故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo: 00
通讯不正常
线控器报警
通讯电路正常
室外风机过载( 设为单风机)
Eo: 02
室外风机过载保护开关断开
系统关机
保护开关正常后按复位键复位
相序、 缺相
Eo: 03
相序、 缺相检测板开关断开
系统关机
保护开关正常后按复位键复位
电加热超温保护
Eo: 04
室内辅助电加热超温保护开关断开
系统关机
保护开关正常后按复位键复位
无室外机
Eo: 08
室内机没有检测到对应的室外机
关机停止运行
断电后检查

7、 组合式风冷风管机, 模块化风冷吊柜矽谷电控
显示
故障原因
故障处理
编号
代码
0
A0
回风温度传感器故障
停外机组、 停辅热
A1
1#内盘管温度传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A2
2#内盘管温度传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A3
3#内盘管温度传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A4
4#内盘管温度传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
E0
外部联锁
停机
E1
内风机过载
停机
E2
1#辅热过载
停对应辅热
E3
2#辅热过载
停对应辅热
1H
1#内盘管防高温保护
停对应压缩机、 四通阀、 外风机( 共用除外)
2H
2#内盘管防高温保护
停对应压缩机、 四通阀、 外风机( 共用除外)
3H
3#内盘管防高温保护
停对应压缩机、 四通阀、 外风机( 共用除外)
4H
4#内盘管防高温保护
停对应压缩机、 四通阀、 外风机( 共用除外)
EH
电源电压过高报警
停机
EL
电源电压过低报警
停机
EP
电源相序故障
停机
P0
内机通讯故障
停机
x
A0
环境感温传感器故障
取消环温相关判断
A1
1#盘管感温传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A2
2#盘管感温传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A3
1#压机排气感温传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
A4
2#压机排气感温传感器故障
停对应压缩机、 四通阀、 外风机( 共用除外)
C1
1#压机高压故障
停对应压缩机、 四通阀、 外风机( 共用除外)
C2
2#压机高压故障
停对应压缩机、 四通阀、 外风机( 共用除外)
L1
1#压机低压故障
停对应压缩机、 四通阀、 外风机( 共用除外)
L2
2#压机低压故障
停对应压缩机、 四通阀、 外风机( 共用除外)
o1
1#外风机故障
停外风机、 四通阀、 对应压缩机( 共用全停)
o2
2#外风机故障
停外风机、 四通阀、 对应压缩机( 共用全停)
H1
1#盘管高温
停对应压缩机、 四通阀、 外风机( 共用除外)
H2
2#盘管高温
停对应压缩机、 四通阀、 外风机( 共用除外)
F1
1#压机排气高温
停对应压缩机、 四通阀、 外风机( 共用除外)
F2
2#压机排气高温
停对应压缩机、 四通阀、 外风机( 共用除外)
EH
电源电压过高报警
停对应机组
EL
电源电压过低报警
停对应机组
EP
电源相序故障
停对应机组
PP
外机通讯故障
停对应机组
l 表中编号”0”故障表示为内机故障。”x”分别为1、 2、 3代表1、 2、 3号外机。
l ”PP”分别代表系统对应外机之间通讯故障。( 例如: PP, 1代表1号外机通讯故障)
l 系统由二组室外非并机机组组成时, 室内传感器A1、 A2、 A3、 A4分别对应1＃外机1, 2氟系统, 2＃外机1, 2氟系统; 系统由二组室外并机机组组成时, 室内传感器A1、 A2、 分别对应1＃外机氟系统, 2＃外机氟系统; 系统由三组室外并机机组组成时, 室内传感器A1、 A2、 A3分别对应1＃, 2＃, 3＃外机氟系统。

8 、 座吊机故障代码表( 中格威)
自检信息
发光管自检代码
说明
除霜提示
闪烁1次/1秒
开机显示( 运行灯)
防冷风提示
闪烁1次/3秒
开机显示( 运行灯)
室温传感器故障
闪烁3次/5秒
关机显示, 保护灯常亮, 运行灯闪亮
管温传感器故障
闪烁4次/6秒
关机显示, 保护灯常亮, 运行灯闪亮
室外机异常
闪烁5次/7秒
关机显示, 保护灯常亮, 运行灯闪亮
室内蒸发器结霜保护
闪烁6次/8秒
关机显示, 保护灯常亮, 运行灯闪亮
外反馈故障
闪烁7次/9秒
关机显示, 保护灯常亮, 运行灯闪亮
过热保护
闪烁8次/10秒
关机显示, 保护灯常亮, 运行灯闪亮

闪烁9次/11秒
关机显示, 保护灯常亮, 运行灯闪亮
9 、 水源热泵
9.1分体式水源热泵:
9.1.1系统故障保护及代码( 华威电控)
控制器自动判断系统在运行中出现的各类故障, 并根据这些故障的类型, 进行相应地保护处理。故障保护按照故障原因和处理方法分为四类, 分别是机组可恢复性保护、 系统可恢复性保护、 机组严重故障保护和系统严重故障保护。
系统可恢复性保护
当系统出现可恢复性保护时, 系统采取相应的保护措施。线控操作器上闪烁显示故障代码。一旦恢复正常, 系统将重新恢复正常运行。
故障名称
故障代码
故障原因
保护措施
T回风传感器损坏
Po:01
T回风传感器短路或断路
系统停机
T内管传感器损坏
Po:02
T内管传感器短路或断路
系统停机
低压保护
Po:03
1小时内低压开关断开≤5次
停压缩机, 自动复位
制冷防过载
Po:04
冷却出水温度过高
停压缩机、 满足退出条件后, 自恢复退出保护, 进入正常运行
制冷防霜冻
Po:05
机组制冷时内管过低
压缩机停机自恢复
冬季防冻保护
Po:06
关机情况下:
T外回水≤【EP07】+3℃
满足退出条件后, 自恢复退出保护, 进入正常运行。
制热冷却水防冻保护
Po:07
开机情况下:
T外出水≤【EP08】
停压缩机, 满足退出条件后, 自恢复退出保护, 进入正常运行
制热防超温保护
Po:08
T内管>【EP04】
停压缩机、 满足退出条件后, 自恢复退出保护, 进入正常运行。
进水传感器损坏
Po:11
T进水传感器短路或断路
系统停机
出水传感器损坏
Po:12
T出水传感器短路或断路
系统停机

系统严重保护
系统出现严重故障保护后, 在线控操作器上出现故障代码, 系统停止工作。故障停机后, 不能恢复运行, 除非人工操作复位故障状态。
故障名称
故障代码
故障原因
保护措施
水流开关断开
Eo: 01
水流保护开关断开
系统关机
压缩机高压保护
Eo: 02
压缩机高压开关断开
系统关机
压缩机低压保护
Eo: 03
压缩机低压开关连续断开＞5次
系统关机
冷媒不足保护
Eo: 04
制冷时T内管≥【EP03】
制热时T内管≤【EP05】
系统关机
冷却水水流不足温差
Eo: 05
制冷时T外出水-T外回水≥【EP06】
制冷时T外回水-T外出水≥【EP06】
系统关机

通讯故障
出现系统严重故障保护后, 所有机组停机等待检查。
故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo: 00
①通讯不正常
②主板通讯电路有故障
线控器报警
①通讯电路正常
②检查通讯线路连接是否正确
①采用四芯屏蔽线
②与强电分开布线
9.1.2、 系统的故障保护功能( 中格威电子公司)
故障代码
故障名称
具体保护功能
故障排除后是否可自行恢复
E0
控制器系统故障
控制器内部故障
不可
E1
压机过载或水流开关故障
压机外置排气保护及水流量不足或水流开关故障于水阀(水泵)开启30秒后检测,持续断开2秒则报警。只有水流开关闭合,压机才能运行。
不可
E2
压机低压保护
断开则立即保护, 系统开机即检测
不可
E3
压机高压保护
断开则立即保护, 系统开机即检测
不可
E4
室温探头故障
探头断路或短路, 系统开机即检测
故障消除立即恢复
E5
管温探头故障
探头断路或短路, 系统开机即检测
故障消除立即恢复
E6
水温探头故障
探头断路或短路, 系统开机即检测
故障消除立即恢复
E8
缺氟保护
压机运行5分钟后, 在制冷,自动制冷模式下:若Tp≥Tr-3℃或制热,自动制热模式下: Tp≤Tr+3℃,系统只报警指示, 5分钟内若故障清除,则自动消除报警,5分钟后若情况继续,则关闭压机,室内风机继续运行且可调。
压机关闭后不可恢复
E9
盘管过热保护
在制热,自动制热模式下,当室内盘管温度大于68℃时,停压机,内风机转低风运行, 后按防冷风条件决定其运行状态。
不可
Eb
出水温度保护
在制冷,自动制冷及除湿模式下: 若T出持续20秒低于13℃或高于40℃,系统将不能启动压缩机并报警指示。压缩机运行20秒后,若室外循环水温持续20秒高于47℃或压缩机运行180秒后,若室外循环水温持续20秒低于15℃,系统将关闭压缩机并报警,只有水温在13℃-40℃范围内才能退出报警再次启动压机.
在制热或自动制热模式下: 压缩机开启前,若T出持续20秒低于10℃或高于35℃,系统将不能启动压缩机并报警指示。在压缩机运行20秒后,若室外循环水温持续20秒低于6℃或压缩机运行180秒后,若室外循环水温持续20秒高于32℃,系统将关闭压缩机并报警指示,只有水温在10℃-35℃范围内才能退出报警再次启动压缩机.
故障代码在故障消除2分钟后停止显示
9.1.3 、 奥微电子电控故障代码:
LED线控器显示:
LED 显示故障代码
故障现象
E0
控制器内部故障
E1
故障输入( 压缩机电流过载)
E2
故障输入( 压缩机系统低压保护)
E3
故障输入( 压缩机系统高压保护)
E4
回风温度传感器脱落或者短路
E5
室内盘管传感器脱落或者短路
E6, E7
室外盘管传感器脱落或者短路
E8
冷媒泄露, 缺氟保护
E9
盘管温度超过68度( 过热)
Eb
冷却水温过高或过低
C3B灯板显示( 共FAN/POWER, DRY/TIMER, HEAT, COOL, 四LED)
故障显示
故障现象
FAN/POWER灯闪, 其它全灭
回风温度传感器脱落或者短路
DRY/TIMER灯闪, 其它全灭
室外盘管传感器脱落或者短路
HEAT灯闪, 其它全灭
除霜
COOL灯闪, 其它全灭
室外盘管传感器脱落或者短路、 盘管温度超过68度( 压缩机过热)
COOL, DRY/TIMER灯闪, 其它全灭
冷媒泄露
DRY/TIMER, HEAT灯闪, 其它全灭
水温过高或过低
FAN/POWER灯闪, 其它全亮
E1
COOL灯闪, 其它全亮
E2
DRY/TIMER灯闪, 其它全亮
E3
9.2、 整体式线控器面板故障代码:
LED 显示故障代码
判断
故障现象
E0

机组故障

室内盘管1感温探头脱落或短路
E1
室内盘管2感温探头脱落或短路
E2
回风感温探头脱落或短路
E3
室外盘管1感温探头脱落或短路
E4
室外盘管2感温探头脱落或短路
Eb
Comp1 冷媒泄露
Ec
Comp2 冷媒泄露
Ed
Comp1 内盘结冰
EE
网络接口通讯故障
EF
Comp2 内盘结冰
F0
水流开关故障输入
F1
压缩机2低压故障输入
F2
压缩机2高压故障输入
F3
水位开关故障输入
F4
压缩机2过载故障输入
F5
压缩机1过载故障输入
F6
风机过载故障输入
F7
水泵过载故障输入
F8
压缩机1高压故障输入
F9
压缩机1低压故障输入
FA
电加热过载故障输入
Fb
水温1高低温故障
Fd
水温2高低温故障
10 、 热泵热水器
10.1 、 热泵热水器邦普电控故障处理。
当出现故障时, 报警, 同时复位指示灯闪烁。此时按”消音”健, 消除报警声音, 复位指示灯依然闪烁。全部故障消除后, 按”复位”健复位, 复位指示灯熄灭。”复位”健在任何用户操作界面均有效。
按向上向下查询
压缩机低压

故障显示界面如下图:

1.机组的故障以中文显示, 在故障显示界面可查询各模块机组的故障情况。
2.出现压缩机高压、 压缩机低压、 压缩机排气温度过高故障, 停相应模块机组的压缩机, 水泵不停。
3.板换出水温度过高保护, 停相应模块的压缩机。当板换水温回落到退过热保护温度设置值时, 而且压缩机停机3分钟以后, 压缩机自动启动。
4.出现电
