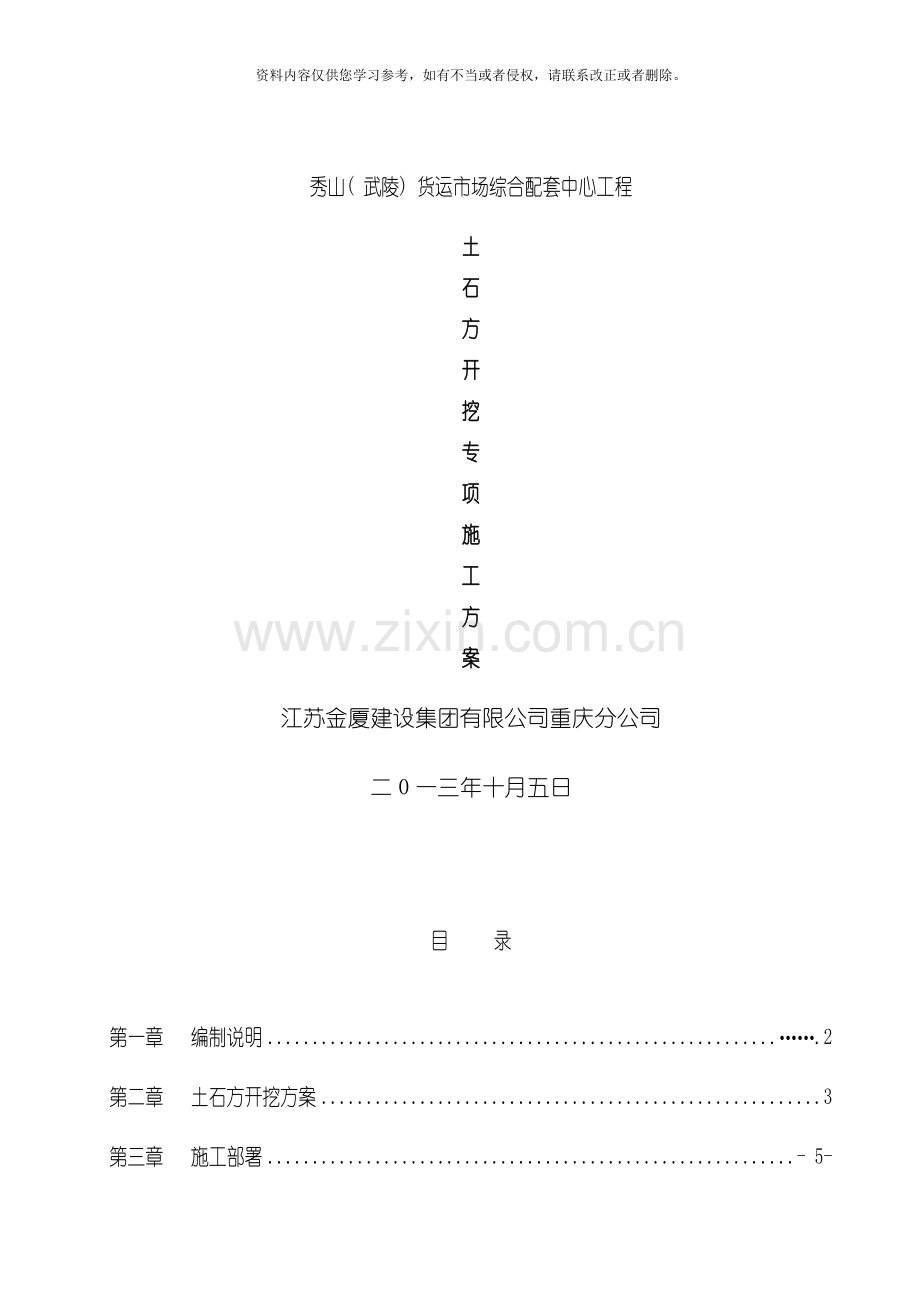

秀山( 武陵) 货运市场综合配套中心工程
土
石
方
开
挖
专
项
施
工
方
案

江苏金厦建设集团有限公司重庆分公司

二0一三年十月五日

目 录

第一章 编制说明 …….2
第二章 土石方开挖方案 3
第三章 施工部署 - 5-
第四章 测量放线 - 14-
第五章 质量保证措施 - 17-
第六章 安全生产及文明施工 - 17-

第一章 编制依据
1、 编制范围
本专项施工方案为我公司针对秀山武陵货运市场综合配套房项目土石方开挖工程编制。
2、 编制依据
《建筑工程质量检验评定标准》( GB50300－ )
《建筑施工现场环境与卫生标准》( JGJ146- )
《施工现场临时用电安全技术规范》( JGJ46— )
《建筑施工安全检查标准》( JGJ95- )
《秀山武陵货运市场配套中心工程设计图纸》
建设单位提供的秀山武陵货运市场配套中心工程施工文件及地质勘察资料。
相关行业行政主管部门对建筑施工管理的有关规定。
第二章 工程概况
1、 工程概述
秀山( 武陵) 货运市场综合配套中心工程, 占地面积5032㎡, 建筑面积40915㎡, 基础为人工挖孔桩基础。
本工程±0.00相应的绝对标高378.000, 负一层地面-4.5m相应的绝对标高373.5, 桩顶标高均为-4.7米, 采用机械大开挖。场地平整度较好, 属1~2年以上素黄泥土回填土, 边坡放坡比为1: 0.67, 在坑底每边距桩基护壁以外1.5米左右留设工作面, 从而确保基础工程的顺利施工和安全。由于本工程西侧临市政公路及高压电杆, 为保证其安全性, 首先对高压电杆基础进行了M7.5浆砌片石加固, 且减小该区域放坡比, 将边坡放坡调整到1: 0.5。
2、 工程地质条件
2.1区域地质构造
据《岩土工程勘察报告》( 以下简称《勘察报告》) , 场地位于秀山县物流园区内, 场区出露和揭露地层有第四系素填土( Q4ml) , 红粘土( Q4el+dl) 以及寒武系中统耿家店组( C3g) 灰岩。
2.2场地地形地貌
该场区属武陵山区中溶蚀盆地内剥蚀低山丘陵地貌。地形为缓斜坡地貌。在勘察期间场地已经部分平整, 地面标高一般在372.73~383.71M左右, 相对高差约11.00M, 现状地形稳定。
2.3场区地层构成及特征
据《勘察报告》钻探揭露, 场区上覆土层主要由第四系素填土层, 下伏基岩主要为中风化、 微风化灰岩, 现将各地层分述如下:
① 素填土( Q4ml) : 黄色, 主要由人工新近回填土组成, 次含少量的砾石碎、 块, 粒径为3~12cm之间, 土石比为7: 3, 结构松散、 稍湿, 回填年限1~2年。
② 红粘土( Q4el+dl) : 呈红褐色, 可塑为主, 局部呈软塑状, 土质较均一, 局部含有少量砂砾切面较光滑, 韧性中等, 摇震无明显结构变化, 为冲洪积成因。一般厚度为1~5m。
③岩层: 灰白色, 隐晶质结构, 主要由方解石、 次为白云石, 中厚层状构造, 钙质胶结, 岩质较软。强风化带岩芯破碎, 呈碎块状、 厚片状、 岩质软, 厚度约为0.9~1.6m; 中风化带较为完整, 岩芯多呈短柱状、 长柱状, 分布在整个场地, 为场地主要岩性。
2.4气象与地下水
2.4.1气象
据《勘察报告》, 秀山县属亚热带季风气候, 温和湿润, 四季分明, 有春早夏长, 秋雨绵绵, 冬暖多雾等等点。常年平均气候18℃。多年平降雨量1250mm, 其中降雨多集中在每年的5-10月, 主要气象灾害为伏旱、 大风及冰雹。
2.4.2地下水
据《勘察报告》, 该场地无地下水体, 雨季存在地表水滞水, 对场地建设影响较小。

第三章 施工计划
1、 施工进度计划安排
在工期安排上, 充分考虑本工程的施工总工期, 立足于合理化, 依据现场情况及工程量, 仔细分析、 精心安排土石方开挖、 临设的施工顺序, 避免不合理的安排造成的施工干扰及窝工现象。
根据工程特点, 现场地质条件, 结合设备、 人员状况, 本工程土方开挖控制工期为14个日历天。在实际施工中,我们严格按照施工组织设计,合理安排好施工机械、 人员和时间, 在保证施工质量和安全的前提下, 力争提前完成施工任务。
土方开挖分项工程分三个步骤完成:
工作内容
占用时间( 日历天)
2
4
6
8
10
12
14
-4.8以上基坑土主开挖

钢筋砼护坡施工

2、 主要工程量统计
土石方开挖主要工程量表
序号
项目名称
单位
工程量
备注
1
土方开挖
( 机械开挖、 外运)
m3
26438.5
考虑0.3深桩孔土石堆填深度
2
岩石开挖
( 机械凿石、 外运)
m3
1236.2
3
护坡施工
㎡
3591
根据甲方、 监理审批方案进行施工、 结算
4
人工修坡
m3
120
机械不能开挖部分
3、 机械设备工具配备
根据该工程的施工环境、 施工组织设计、 施工现场等因素, 综合考虑, 公司拟投入本工程的主要机械设备情况见下表1; 拟投入本工程的质量检验仪器设备见表2; 专投入本工程的主要材料用量见表3。
( 1) 、 拟配备本工程主要的机械设备情况表1
注: 各种机械应根据现场实际进行调配。
机械名称
规模型号
厂牌及出厂日期
数量( 台)
新旧程度( %)
总量
其中
拥有
新购
租赁
履带式挖掘机
SK320
中国
3台

租赁
85%
履带式破碎机

中国
1台

租赁
85%
密闭式自卸汽车

东风T20
中国
9辆

租赁
90%
( 2) 、 拟配备本工程主要的测量、 质检仪器设备表2
序号
仪器设备名称
规格型号
单位
数量
备注
1
全站仪
GTS-102N
台
1

2
钢卷尺
50m
把
2

3
钢卷尺
7.50m
把
2

4
坡度尺

把
2

( 3) 、 拟配备本工程主要的材料用量表3
序号
仪器设备名称
规格型号
单位
数量
备注
1
钢管
￠48脚手架钢管
M
4800

2
扣件
￠48脚手架钢管
套
5000

3
防护网
1.8×5.0m
张
70

4
竹胶板
1.0×2.0m
张
640

第四章 施工工艺技术

1.基坑总体控制
本方案的施工顺序从做临时道路开始。
第一步: 测量放线及测设场地标高, 修施工道路。
第二步: 开挖基坑并转运土方至甲方指定地点堆放。
第三步: 在基坑周边设置防护设施。
第四步: 护坡施工。
2.作业条件
1) 作业区内场地较为平整, 地下有一贯穿东西方向D＝1600mm排水管道, 深度在－4.5m～-3.22m之间。场内无其它如高压线、 照明线、 通讯线路等影响。
2) 绘制施工总平面图和基坑土方开挖图, 确定开挖路线、 顺序。
3) 完成测量控制网的设置, 包括控制基线、 轴线和水准基点。场地平整进行方格网桩的布置和标高测设, 计算挖填土方量, 对建筑物做好定位轴线的控制测量和校核; 进行土方工程的测量定位放线, 并经检查复核无误后, 作为施工控制的依据。
4) 完成必须的临时设施, 包括生产设施及生活设施及机械进出和土方运输道路、 临时供水供电线路。
5) 机械设备运进现场, 进行维护检查、 试运转, 使处于良好的工作状态。
3.施工顺序
本工程按三个施工步骤完成。
第一、 根据《地勘报告》, 本场地内1～5m内属1～2年回填土, 土质全部为红粘土及含少许砾石碎、 块, 总量约26438.5m3, 分二层开挖到位; 《地勘报》告显示4-4, 剖面图373.83以下, ZK8剖面图375.82以下, ZK3剖面图373.53以下, ZK4剖面图375.43以下进入岩层, 该部分岩石需用炮机对其进行凿打, 总量约1236.2 m3。
第二、 待土方开挖边坡高度达到2m时, 开始进行护坡交叉作业, 护坡的具体施工方案详附图( 由业主审批后执行) 。
基坑周边采用直径48×3.5钢管搭设临边护栏, 并挂防护网进行防护。
第三、 土方开挖、 护坡施工、 复核建筑外围线。
4.施工方法
1) 、 定位放线依据
根据建筑设计总平面布置图, 规划部门指定的建筑红线桩, 国家高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。
2) 、 平面控制网的测设
( 1) 、 场区平面控制网布设原则: 平面控制网应先从整体考虑, 遵循先整体、 后局部, 高精度控制的原则。
( 2) 、 主轴线控制桩的建立: 根据建筑物平面形状的特点, 利用给定现场放点定出主控轴线。地下室边轴线定为四大角轴线。定位放线时精确测出控制轴线网, 并将标桩设在即便于观测又不易遭到破坏地方加以固定、 保护。本工程轴线控制采用内控结合外控的方法。
( 3) 、 定出主轴线控制网以后, 依据基础平面图采用直角坐标定位, 经角度、 距离校测符合点位限差要求后, 布设建筑物平面矩形控制网。
( 4) 、 根据主控轴线放出土方开挖线。土方开挖线的确定需考虑基坑施工作业面、 放坡高度及放坡坡度。
3) 、 高程控制
( 1) 、 依据测绘管理部门提供的场区水准基点( 不少于三个) , 采用0.2mm级精度的DSf2水准仪对所提供的水准基点进行复测检查, 校测合格后, 测设一条闭合或符合水准路线, 联测场区平面控制点, 以此作为保证施工竖向精度控制的首要条件。

( 2) 、 依据测绘管理部门提供的水准基点, 埋设半永久性高程点, 埋设3—6个月后, 再进行联测, 测出场区半永久性点的高程, 该点也可作为以后沉降观测的基准点。
( 3) 、 场区内至少应有三个水准点, 水准点的间距小于200m。
4)、 土石方开挖方式及要求
本工程基坑选用机械开挖。土方开挖的基底标高与设计一致。基坑土方开挖以”大基坑小开挖”为原则, 应分层、 分段、 对称、 均衡进行。
(1).开挖工作面: 桩护壁外预留1m做为基础施工工作面。
(2).开挖深度: 机械开挖至相对标高-4.8m。
(3)．挖土机从基坑的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土, 土方开挖每层分段开挖长度不得超过30m。
(4)．挖土机沿挖方边缘移动时, 机械距离边坡上缘的宽度不得小于基坑深度的1/2。
(5)．夜间挖土时在坑边设红灯警示, 同时安排好场地照明。
(6)．基坑护栏
基坑坑边设置护栏, 高1.5m, 长300m, 立杆间距2m, 下横杆距地0.5m, 上横杆与下横杆间距为1.0m。护栏上悬挂醒目标识, 上下基坑设扶梯搭设宽1.2 米钢管扶梯设扶手, 坡度不大于35 度。
(7).施工通道
根据场地情况, 设施工通道二处, 一处设于1#楼南侧, 供行人通行, 一外设于2#楼南侧供运输车通行。
(8).基坑边护支护
根据监理、 业主方审核批准的《秀山武陵货运中心市场护坡施工方案》执行。
5) 、 弃土位置:
弃土位置为业主方指定的弃土场地。
5. 质量控制
1) 挖掘机作业时采用沟端开挖和沟侧开挖方法。运土汽车布置于挖掘机的一侧, 以减少回转角度, 提高生产率。
2) 自卸汽车数量应按挖掘机械大小、 生产率和工期要求配备, 应能保证挖掘或装载机械连续作业。汽车载重量宜为挖掘机斗容量的3-5 倍。
3) 基坑边角部位, 机械开挖不到之处, 应用少量人工配合清坡, 将松土清至机械作业半径范围内, 再用机械运走。人工清土所占比例一般为8% , 修坡以厘米作限制差误。
4) 挖土机、 运土汽车进出基坑运输道路, 应尽量利用基础一侧或两侧相邻的基础以后需开挖部位, 使它互相贯通作为车道, 或利用提前挖除土方后的地下设施部位作为相邻的几个基坑开挖地下运输通道, 以减少挖土量。
5) 机械开挖由浅而深, 基底应预留一层300mm 厚, 基础梁基槽采用人工挖槽清底找平, 从避免超挖和基底土遭受扰动。
6) 基底标高及土质必须符合设计要求, 预留基础梁土层厚度, 采用人工开挖, 严禁超挖。
7) 开挖时应注意保护测量控制定位桩、 轴线桩、 水准基桩, 防止被挖土和运土机械设备碰撞、 行驶破坏。
8) 夜间施工应设足够的照明, 防止地基、 边距超挖。
9 ) 基坑开挖全过程中要做好保护, 不得随意拆除或损坏。
6. 施工注意事项
1) 在斜坡地段挖方时, 应遵循由上而下、 分层开挖的顺序, 以避免破坏坡脚, 引起滑坡。
2) 做好地面排水措施, 以拦阻附近地面的地表水, 防止流入场地和基坑内, 扰动地基。
3) 严格把好护坡原材料质量关, 所有材料进场都必须经过现场验收, 合格后按规格、 型号进行分批堆放。然后取样送试验室进行质量复检, 合格后方可进行加工使用, 坚决杜绝不合格的材料使用到工程中。
4) 工程技术组全面负责整个加固工程的质量, 技术人员跟班作业, 及时解决施工中出现的问题, 并做好施工报表记录, 对工程技术资料进行收集整理, 确保技术资料的及时性、 正确性和完整性。
第五章 安全生产及文明施工
1、 施工组织管理机构图
测量放线管理
现场安全管理
现场质量管理
土石方开挖负责人
项目负责人
技术负责人

2、 安全生产
a.设立安全生产领导小组:
本项目设立项目部安全领导小组, 由项目经理任组长, 项目设立专职安全员, 各施工班组设立兼职安全员, 形成完整的安全生产管理网络。领导小组定期召开安全工作会议, 贯彻上级有关劳动法令、 制度、 研究讨论和处理一些重大的安全工作问题。专职安全员负责日常安全教育、 安全监督、 安全检查、 安全奖罚和安全管理等方面工作。
b.进行安全教育:
根据本工程的实际情况对作业人员进行针对性的教育, 坚持经常不断地增强自我防护意识, 为此在批新作业队伍进场之后, 项目安全员要对其进行安全技术书面交底, 作业队在每个工序开工之前施工员也要进行安全交底。交底内容要有针对性, 主要内容有: 安全操作规程、 安全注意事项等有关安全措施及操作方法。
c.组织安全检查:
安全检查为四个层次: 一是公司季度安全大检查; 二是分公司月度安全检查; 三是项目组织的定期或不定期抽查; 四是班组自查。使检查范围覆盖全部作业面。项目专职安全员坚持跟班检查, 随时发现隐患, 随时进行处理, 做到防患于未然。项目每月组织定期或不定期的抽查, 不但要查隐患, 同时要查违章作业, 克服人为不安全行为, 从根本上消除发生事故的可能性, 进而保证实现安全施工的目标。对检查出来的问题要限期改正, 并按规章坚持重奖重罚制度。
d.施工安全技术措施
1 开挖边坡土方, 严禁切割坡脚, 以防导致边坡失稳; 当坡度陡于五分之一, 或在软土地段, 不得在挖方上侧堆土。坑内, 坑壁上的杂物都要随时清理干净以免坠物伤人, 工人在坑内作业时, 要戴好安全帽。
2 机械行驶道路应平整、 坚实; 必要时, 视工地地质条件, 底部铺设建筑垃圾、 卵砂、 道渣垫道, 防止作业时下陷。
3 机械挖土分层进行, 合理放坡, 防止塌方、 溜坡等造成机械倾翻、 淹埋等事故。
42台挖掘机在同一作业面机械开挖, 挖掘机间距应大于10m; 挖掘机离下部边坡应有一定的安全距离, 以防造成翻车事故。
5 机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其它作业。挖掘时、 装载机卸土, 应待整机停稳后进行, 不得将铲斗从运输汽车驾驶室顶部越过; 装土地任何人都不得停留在装土车上。
6 挖掘机操作和汽车装土行驶要听从现场指挥; 所有车辆必须严格按规定的开行路线行驶, 防止撞车。
7 挖掘机行走和自卸汽车卸土时, 必须注意上空电线, 不得在架空输电线路下工作; 如在架空输电线一侧工作时, 垂直与水平距离分别不得小于2.5m 与4-6m( 110-220kv 时) 。
8 夜间作业, 机上及工作地点必须有充分的照明设施, 在危险地段应设置明显的警示标志和护栏。
9雨期施工, 运输机械和行驶道路应采取防滑措施, 以保证行车安全。
10 基坑四周设置1.5m 高防护护栏, 并要设置一定数量临时上下楼梯。
3.文明施工
1、 文明施工反映出管理水平的高低, 因挖土期间周围环境影响较大, 应着重做好以下工作:
1.1 及时办理相关手续;
1.2 夜间施工时尽可能减少噪声, 及工地灯火对外围的影响, 以最大程度地减少对周围居民的影响。
1.3 大门口设立专用冲洗设备, 安排专人对出场车辆进到冲洗, 不得带砂、 泥出场, 同时安排人员对道路进行清扫, 确保市容卫生。
2、 建立和健全各级安全生产责任制, 开展安全生产宣传教育, 对职工进行上岗教育。
3、 施工现场主要通道口、 危险区域设立警告牌, 定期进行安全检查, 出现隐患及时进行整改。
4、 各种机械设备均设有防雨设施, 机体各部件完整, 设随机开关, 各种保险装置齐全, 机体设接地保护。
5、 加强对施工人员管理, 杜绝打架斗殴、 赌博等危害社会治安情况发生。
6、 场地材料堆放整齐, 加强工人消防意识, 防止发生火灾。

江苏金厦建设集团有限公司
重庆分公司秀山武陵货运市场项目部
10月5日
