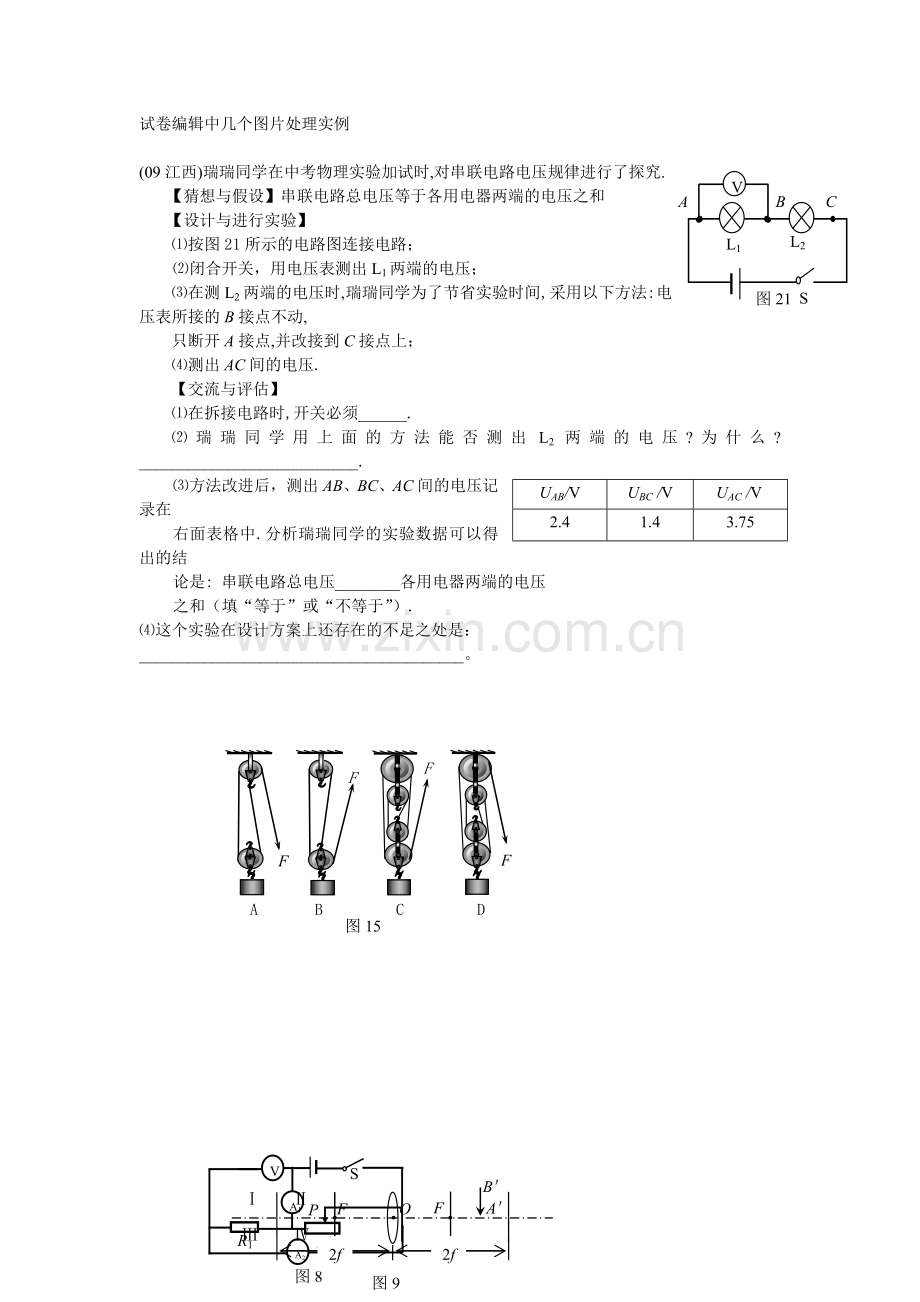

试卷编辑中几个图片处理实例

图21
A21
B21
C21
S
L2
L1
V
(09江西)瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图21所示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
⑶在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,
只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须______.
⑵瑞瑞同学用上面的方法能否测出L2两端的电压?为什么? ___________________________.
UAB/V
UBC /V
UAC /V
2.4
1.4
3.75
⑶方法改进后，测出AB、BC、AC间的电压记录在
右面表格中.分析瑞瑞同学的实验数据可以得出的结
论是: 串联电路总电压________各用电器两端的电压
之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：
________________________________________。

图15
A B C D
F
F
F
F

图9
A＇
B＇
·
F
F
O
·
·
2f
2f
Ⅰ
Ⅱ
Ⅲ
Ⅳ
S
R1
A2
A1
V
P
R2
图8
