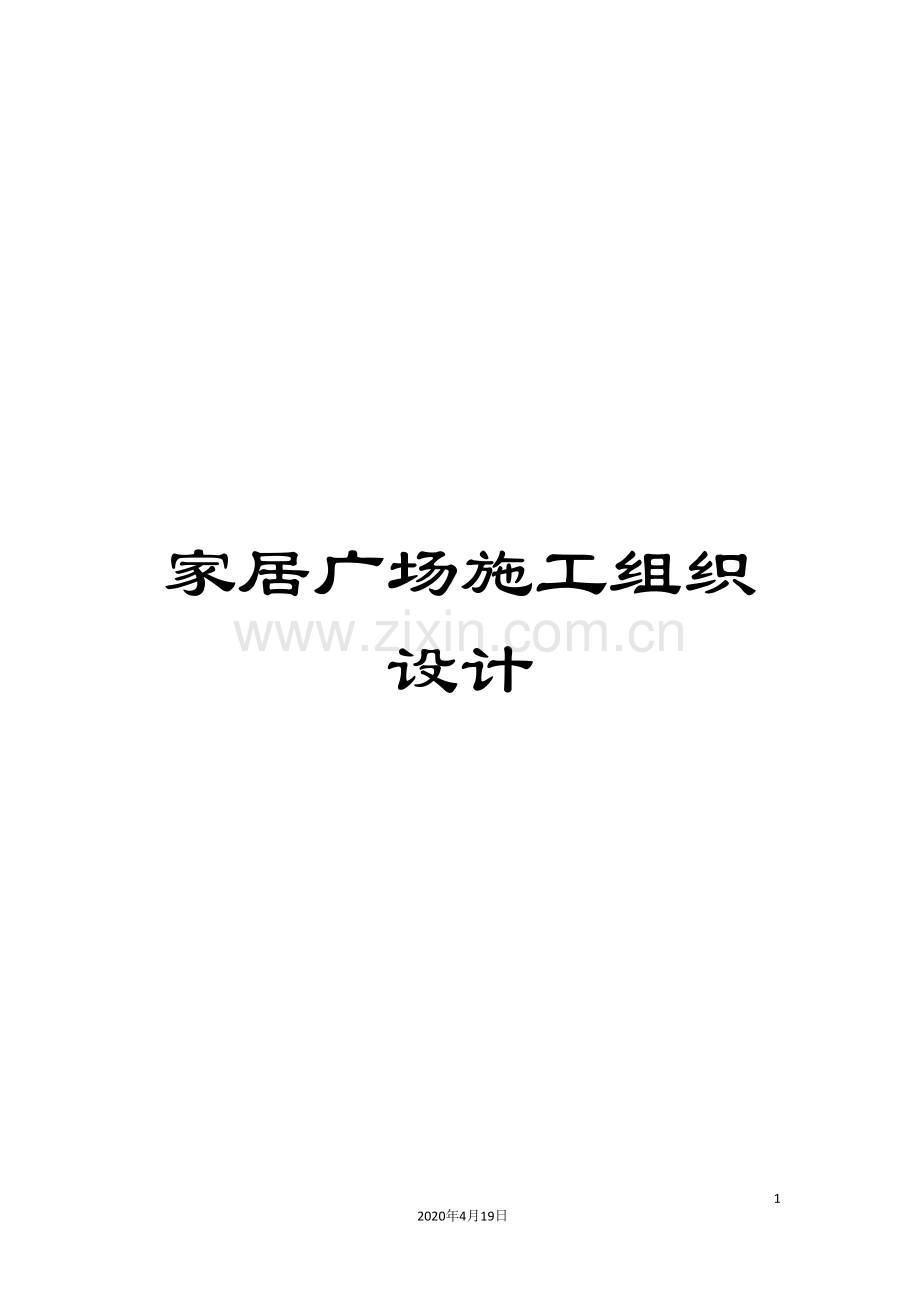

家居广场施工组织设计

119
2020年4月19日
文档仅供参考

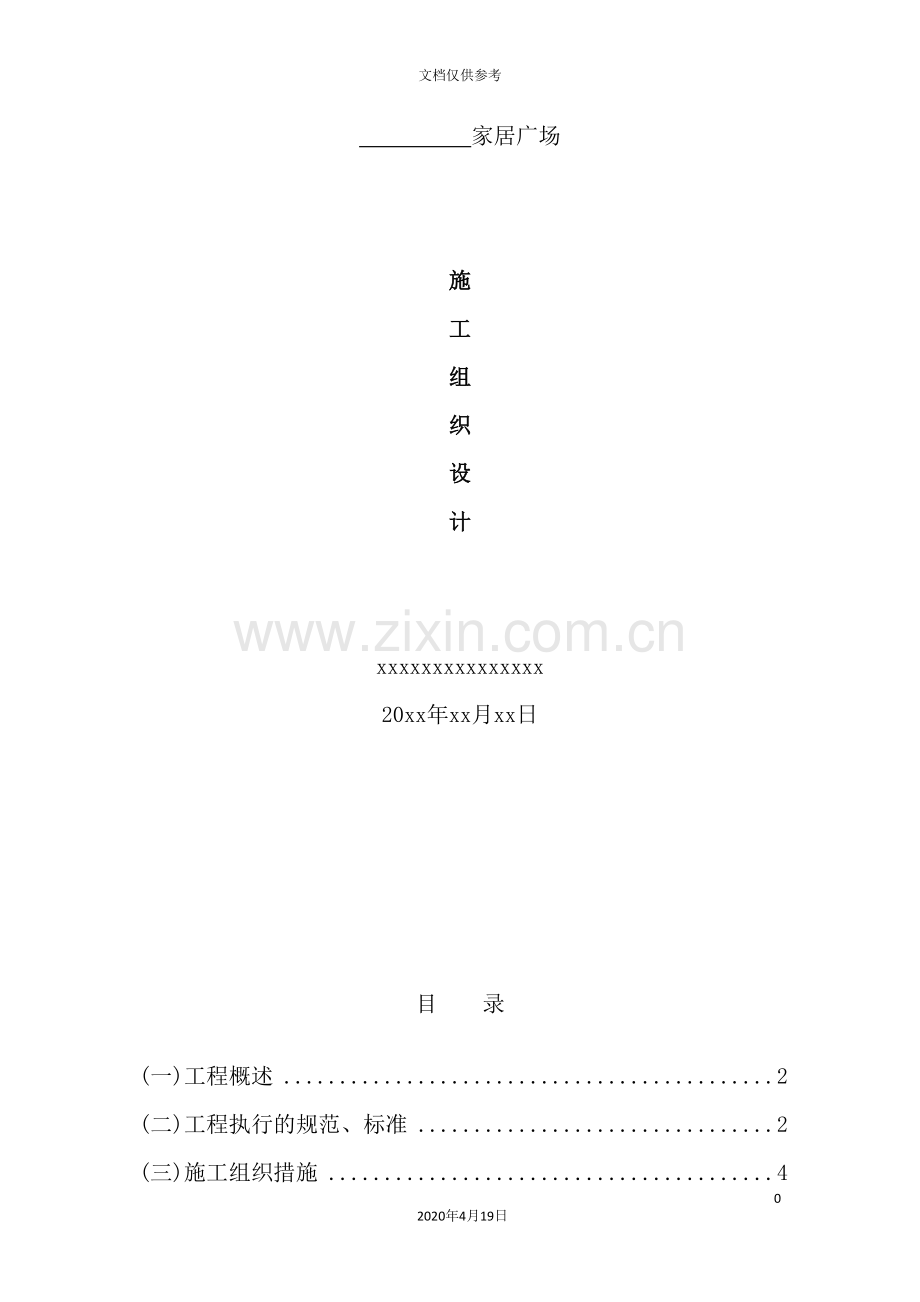

家居广场

施
工
组
织
设
计

xxxxxxxxxxxxxxx
20xx年xx月xx日

目 录

(一)工程概述 2
(二)工程执行的规范、标准 2
(三)施工组织措施 4
(四)保证工程进度、质量和控制造价的主要技术措施 59
(五)主要施工机械、设备和劳动用量情况 66
(六)安全文明施工措施 69
(七)附件(图纸) 70

一、 工程概述
1、工程地点: 。
2、工程名称:
3、建设单位:
4、设计单位:
5、监理单位:
本项目建筑面积 平方米;本工程地上六层,地下一层。建筑高度最高米。工程量为: 万元,根据合同规定,一次性包干单价为: 元/㎡。其分项有:点玻式玻璃幕墙以东立面为主,南北面两立面计 m²;空调水系统安装;给排水工程;强弱电工程;中厅扶梯、观光电梯及客货电梯计17台;公共部位的装饰是轻钢龙骨欧式吊顶,地砖铺贴是诺贝尔计 ㎡;外立面砂岩模块为东、南、北立面计 ㎡、一层外立面的大理石干挂计 ㎡;橱窗计 ㎡等。吊顶及地面铺贴见附图。
二、工程执行的规范、标准
1、装饰装修:
名 称
编 号
<民用建筑工程室内环境污染控制规范>
GB50325-
<建筑设计防火规范>
GB 50016—
<<高层民用建筑设计防火规范>
GB 50045—95
<金属与石材幕墙工程技术规范>
JGJ 133-
<建筑工程施工质量验收统一标准>
GB 50300-
<建筑装饰装修工程质量验收规范>
GB 50210 -
<建筑材料放射性核素限量>
GB 6566-
<城市道路和建筑物无障碍设计规范>
JGJ 50-
<建筑玻璃应用技术规程>
JGJ 113-

2、暖通空调:
名 称
编 号
<现场设备、工业管道焊接工程施工及验收规范>
GB50236-98
<压缩机、风机、泵安装工程施工及验收规范>
GB50275-98
<通风与空调工程施工质量验收规范>
GB50243-
<通风与空调工程质量检验评定标准>
GBJ304-88
<工业设备及管道绝热工程质量检验评定标准>
GB50185-93
<制冷设备空气分离设备安装工程施工及验收规范>
GB50274-98
<冷却塔验收测试规程>
CECS118:
<机械设备安装工程施工及验收通用规范>
GB50231-98
<工程测量规范及技术说明>
GB50026－93
<建筑安装工程质量检验评定统一标准>
GB 50300-
<建筑工程项目管理规范>
GB/T50326-
3、电气安装:
类别
名称
编号
国家

<民用建筑电气设计规范>
JGJ/T16-92
<建筑物防雷设计规范>
GB50057-94( )
<高层民用建筑设计防火规范>
GB50045-95( )
<低压配电设计规范>
GB50054-95
<火灾自动报警系统设计规范>
GB50116-98
<10KV及以下变配电所设计规范>
GB50053-94
<建筑电气安装工程施工质量验收规范>
GB50303-
地方
<建筑安装分项工程施工工艺规程>
DBJ/T01-26-
企业
<建筑电气工程施工工艺标准>
ZJQ00-SG-006-
4、施工图集
类别
名称
国家

常见低压配电设备安装90D702-1
防雷与接地安装
电缆桥架安装86SD169
接地装置安装03D501-4
等电位联结安装03D501-2
钢管配线安装03D301-3

5、机电工程电气系统概况
供配电系统
本工程电力负荷等级为:二级负荷:消防用电,电梯,消防应急照明等;三级负荷:其它电力负荷及一般照明。消防及网络中心为一级负荷。
电 力
系 统
低压配电系统采用220/380V放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用放射式与树干式相结合的供电方式。二级负荷采用双电源供电,在末端互投。三级负荷采用单电源供电。本工程小于15KW的电动机采用全压启动方式;18KW及以上电动机采用星-三角启动方式。排风兼补风风机平时,由手动控制,火灾时,由消防控制室控制,消防控制室具有控制优先权。用于消防时,设备的过载保护只报警,不跳闸。

电气照明系统
照明电源由配变电所单独提供,从配变电所电缆沿桥架至各个照明箱,根据厂房性质及土建结构型式采用相应的灯具。一般场所为荧光灯、主厂房采用金卤灯,照度为500LX;其它部分采用荧光灯,照度标准为300LX。在消防泵房、排烟机房、防烟楼梯间及前室等的照明100%为应急照明;商场营业区等的照明(50%)为应急照明;其它公共场所应急照明一般按正常照明的10%-15%设置;在大空间用房、走廊、楼梯间及其前室、消防电梯间及其前室、主要出入口等场所设置疏散照明;出口指示灯、疏散指示灯、疏散楼梯、走道应急照明灯采用区域集中蓄电池式供电应急照明系统,其它场所应急照明采用双电源末端互投供电,应急照明供电时间大于30分,火灾时由消防控制室自动控制点亮全部应急照明灯。商场营业区的应急照明为长明灯。

建筑物防雷与接地系统
本工程按三类防雷建筑物设计防雷系统,利用建筑物本身金属体进行防雷接地,在女儿墙顶部内埋设通长￠10圆钢,作暗装避雷带,并与屋面板内钢筋连接组成避雷网。屋面板与柱子和基础钢筋作可靠电气通路连接,利用钢筋混凝土柱内主筋作引下线,基础内钢筋作为接地极。所有出屋面的金属构件及设备的金属外壳等均就近与预留接地钢板可靠焊接。所有强、弱电竖井内均垂直敷设二条,水平敷设一圈40*4mm镀锌扁钢,水平与垂直接地扁钢间可靠连接。总电位板由紫铜板制成,引出两根大于￠16结构钢筋至局部等电位箱LEB.在变配电室低压母线上装一级电涌保护器(SPD),二级配电箱内装二级电涌保护器。屋顶室外风机、室外照明配电箱内装二级电涌保护。

人防工程
人防呼唤音响按钮为防护型,清洁、隔绝两种通风方式的音响及灯光信号,设在最里一道密闭门的内侧,手动控制开关设在通风机房内,灯具采用较轻的,卡口灯头,吊链式安装。人防的所有管线均穿热镀锌钢管,暗敷。
楼宇自控系统
本建筑设楼宇自控系统(BAS ),在BAS中心对全楼相关的供、排水设备、制冷系统、空调系统的运行安全、节能等要求进行实时监控和管理。

三、施工组织措施
(一)、施工管理机构情况
（1） 本公司施工管理机构情况框架图如下:

董事长

总经理

工

程

部
设

计

部
财

务

部
业

务

部
办

公

室
合同预算部
企业管理办公室

第一项目经理部
第N项目经理部

……

(2)驻贵工程现场的施工管理机构框架图:

项目经理:
束亚玉

项目财务经理:
项目工程师:
周红锁

暖通施工员
赵海亮
电气施工员
许式艮
安
全
员
周立武
材
料
员
张龙剑
质量
员
汪建华
土建施
工
员
刘建

各专业工程施工作业队

(3)驻贵工程项目部的施工质量管理框架:
监理
设计
顾客
总经理室

质量指令

公司各职能部门

质量控制点
质量责任人
质量负责人

项目经理

总
施
工
材料员
质量员
资料员
副
施
工

专职检查
施工把关
技术措施
资料管理
材料控制

吊顶隔断
墙面饰面
楼地面工程
门窗工程
基层处理
细木制作
油漆涂料
电气安装

质量目标
优 良
(4)驻贵工程项目部的施工安全管理框架如下:项目经理

技术总负责

安保队长
施工员
安全员
项目工程师

施工队或生产班组

安全三宝制
配电箱保险
灭火器布置
治安情况
动用明火
禁烟措施
临时用电

(二)、项目部管理班子组成名单

姓名
性别
年龄
职务
职称
束亚玉
男
52
项目经理
工程师
周红锁
男
42
技术负责人
工程师
刘 建
男
29
土建施工员
助工
许式垠
男
33
电气施工员
助工
赵海亮
男
29
暖通施工员
助工
周立武
男
55
安全主管
助工
张龙剑
男
25
材料员
助工
胡 远
男
42
仓库主管
助工

(三)、项目班子成员管理职责简介
依据ISO9001标准落实和施行项目部成员管理职责
如果本公司中标承建,定将贵工程作为本公司首号项目对待,选择精兵强将组成特别精干能战善战的项目管理部。项目管理部班子组成名单中所示的主要管理人员按下列要求履行职责。
依据ISO9000标准,在全公司构筑质量管理体系,依据质量体系文件对项目部各管理职责进行日常的检查、审核,按季进行考核评比,以保证项目部各岗位人员正确有效地履行职责,确保工程处于全过程、全方位的控制状态。

项目经理
（1） 全面负责工程合同的履行,确保项目各项目标的实现。
（2） 确定项目质量方针、目标,组织实施项目的质量管理体系,并确保其有效性。
（3） 确定项目安全方针、目标,组织实施项目的安全管理体系,并确保安全生产,杜绝事故。
（4） 组织施工现场的标准化管理,确保本工地文明施工达标。
（5） 合理使用资金,控制成本,提高经济效益。
（6） 负责与业主、监理、设计、分包单位的联系和协调。

项目工程师
（1） 全面负责项目技术质量的日常管理工作。
（2） 负责项目施工组织设计、质量计划、安全技术方案等技术质量文件的编制,经批准后组织实施。
（3） 主持解决工程施工中的质量、技术问题。
（4） 组织进行项目技术交底和隐蔽工程验收。
（5） 组织工程竣工资料的编制。

技术员
（1） 进行施工图的深化,绘制施工节点详图。
（2） 编制工艺操作规范,进行操作技术交底,对施工队进行技术指导。
（3） 参加分项工程、工序质量的检查与验收。
（4） 负责与项目有关的计量、试验工作。
（5） 编制项目的竣工图和有关竣工资料。

施工员
（1） 根据总进度计划,编制阶段(旬、月、季)施工进度计划,报项目经理批准。
（2） 根据项目施工进度计划,组织施工生产,切实掌握施工生产的动态。
（3） 科学安排工序搭接,合理调配劳动力资源。
（4） 以质量为中心,确保工序质量。
（5） 遵守文明施工的规章制度,确保安全施工,督促施工队伍做好落手清,搞好施工现场标准化。

质量员
（1） 在项目经理和主任工程师领导下,对分部分项工序的质量实施检查、评定、验收。
（2） 参与对施工队的技术质量交底,操作工艺交底。
（3） 独立行使施工过程中的质量监督权,质量否决权。严格执行国家和企业的质量管理制度和质量标准。
（4） 参与对材料物资的进场验收,严格把好质量关。
（5） 负责项目质量管理资料的收集、汇编、归档工作。协助技术员做好工程技术资料的归档工作。

安全员
（1） 在项目经理领导下,负责项目安全管理工作。
（2） 在项目主任工程师领导下,编制项目安全计划,参与项目安全技术措施方案的编制,经项目经理批准后实施,督促本项目各项安全活动的开展。
（3） 独立行使过程的安全检查、监督权、安全否决权。对违反安全生产规章制度的人员实施处罚。
（4） 参与事故苗子的调查处理工作。

材料员
（1） 根据施工总进度计划和施工预算,编制项目物资采购供应计划,经项目经理审核批准后实施。
（2） 负责合格供应商的推荐、申报工作。
（3） 根据物资采购供应计划,在项目经理领导下选择合格供应商,进行物资采购供货合同的洽谈、申报。
（4） 负责组织和实施材料物资的进场验收、入库、发放、转移。
（5） 负责材料物资的帐务管理工作。做到收、发、存相符,帐、卡、物相符。
（6） 督促施工队伍做好场容、落手清工作,协助施工员搞好现场标准化管理。

资料员
（1） 根据项目施工的需要和管理标准化的要求,制订工程项目施工中各项经济技术资料、记录和管理计划并负责实施。
（2） 负责收、发、登记、保管项目部与业主、监理、设计、分包单位等往来的各类文件、信函、图纸、资料。
（3） 负责督促项目部内各业务条线按有关规定和标准化的要求,搞好文件资料,质量记录的收集、整理的归档。
（4） 负责现场办公室、工地环境的布置、标牌的制作和企业形象的宣传。

(三)、主要技术方案和施工方法

峻工阶段
施工阶段
开工阶段
(1)、施工工艺流程
施工准备阶段
进场准备

熟悉周围环境
材料准备
材料准备
材料准备
材料准备

开工

材料准备
材料准备
材料准备
材料准备

墙面基层处理

平顶内水电风配套施工
吊顶龙骨施工

墙面饰面处理
中间验收

水电风
设备安装

封平顶

地面施工
涂料及油漆施工

清洁、保养

验收、交付使用

(2)、装饰施工分项:
(一)轻钢龙骨石膏板吊顶工程
1、弹线、把标高线弹到墙及柱的四周上。
2、吊杆固定采用膨胀螺栓焊接φ8圆钢。
3、吊杆与龙骨连接采用吊顶龙骨配套挂件。
4、龙骨安装,按照预先弹好的位置线从一端依次安装到另一端。在高低跨部位,先安高跨部位,然后再安低跨部位。吊顶间距控制在1.2m以内,次龙骨安装间距根据石膏板的规格进行调配,一般不大于600mm。
5、龙骨调平 :安装主龙骨时,随时检查主龙骨的标高是否在同一平面上,主龙骨调平后再安装次龙骨。
6、对于检修孔、通风部位,在安装龙骨的同时,将其尺寸位置留出,将封边的横撑龙骨安装完毕。
7、9.5mm双层石膏板固定:板按加尺寸切割,用自攻螺钉固定。
8、石膏板安装前应符合下列规定:第一所有龙骨已调整完毕。第二吊顶内的通风、水、电管道安装并调试完毕。板应在无应力状态下进行固定,防止出现弯曲凸棱现象,石膏板的长板应沿纵向次龙骨铺设与上层石膏板错缝安装,自攻螺钉以4×25、4×35mm为宜,螺钉应与板面垂直,螺钉头的表面略埋入板面并不使板面破坏为宜,钉眼作防锈处理,然后用石膏腻子抹平,石膏板安装时应留5mm左右间隙,然后用腻子嵌入板缝,并填平贴玻璃纤维带。下层石膏板与上一层错缝1/2,目的使其伸缩错开,保证平整。
9、容易产生的质量通病及防范措施
通 病1:拼板处不平整
防范措施:产生的原因主要是主龙骨未调平敕,要在安装主龙骨时注意边安装边调平,只要主龙骨标高一致,板面的平整度就能够得到改进。
通 病2:接缝处产生裂缝
防范措施:严格按照石膏板安装要求操作,接缝处使用专用工具和配套材料;在板缝处理完后严禁再对龙骨或板材进行振动。
通 病3:板面产生挠度
防范措施:要按规定在楼板底面弹好吊杆位置线,按石膏板规格尺寸确定合同的吊杆间距,以防止产生吊杆间距大小不均或间距过大。次龙骨间距过大也容易产生明显挠度龙骨与墙面之间的距离应小于10cm,板上螺钉间距应按要求均匀布置。
(二)装饰边梁制作安装工程
室内的装饰边梁,用木龙骨和细木工板及石膏板来制作。装饰边梁的施工操作工序有:弹线、固定龙骨,龙骨架装配及校正、木工板钉接和面贴石膏板、饰面处理等。其施工的基本条件同跌级装饰吊顶。
1、操作程序
墙位放线→此程序同轻钢龙骨吊顶施工→安装木龙骨→校验龙骨的位置→安装通贯横撑龙骨→安装基层木工板板→安装石膏板→连结固定、接缝处理→收口处理。
2、弹线
弹线包括两个方面工作,一个墙体的位置,另一个是木龙骨的定位点。
(1)墙体位置线:
根据施工图来确定隔断墙的位置、隔断墙门窗的位置,包括在地面上的位置、墙面的位置和高度位置,以及隔断墙的宽度。并在地面和墙面上弹出隔断墙的宽度线与中心线。
(2)按所需龙骨的长度尺,对龙骨进行划线配料。并按先配长料,后配短料的原则进行。量准尺寸后,用粉饼或记号笔在龙骨上画出切截位置线。
3、吊筋龙骨及配件安装(同上一节)
4、固定板材
吊顶饰面基层板使用木工板和石膏板,用平头自攻螺钉,其规格一般为M4×25、或M5～25两种,螺钉的间距为200mm左右。固定石膏板应将板竖向放置,对缝的缝隙不得大于3mm。
固定时,先将整张板材铺在木工板上,对正缝位后,用M4或M5的自攻螺钉进行固定,固定后的螺钉头要沉入板材平面2～3mm。板材应尽量整张地使用,不够整张位置时能够切割,切割石膏板可用墙纸刀、钩刀,小钢锯条进行。
(三)地砖铺设工程
1、逐各检查磁砖色泽、规格、尺寸,剔除不合格块。由于材料由业主提供,在验收时检查切割尺寸是否复合要求。
2、检查基层的平整度、标高,并清刷干净,浇水湿润。
3、定位、确定基准线,拉十字线进行排列。
4、刷素水泥浆,虚铺1:3干硬性水泥砂浆,试铺,合适后掀起,满浇一层素水泥浆结合层,再铺磁砖,用橡皮锤轻敲,用水平尺、直尺找平,拉通长线,对缝子平直进行控制。
5、过一昼夜后,洒水养护3天,再用稀水泥浆矗填缝,擦净养护,2天内不准上人。
6、保护:先用纱布擦干净砖表面,后辅贴防水薄膜,再辅装一层薄板于表面,用胶布固定。
7、容易产生的质量通病及防范措施
通 病1:地面空鼓
防范措施:基层表现必须清扫干净,并浇水湿润不得有积水,以保证垫层与基层结合良好。基层表面涂刷纯水泥浆应均匀,并做到随刷随铺水泥砂浆结合层。
通 病2:接缝处不平、缝隙不匀
防范措施:加强对进场板块质量检验,对几何尺寸不准,有翘曲,歪斜、厚薄偏差过大,有裂缝、掉角等缺陷的板块要挑出不用。
(四)石材铺贴
(1)施工准备
板块楼面、地面的施工,一般地在顶棚、立墙饰面完成之后进行,先铺设楼面板,后安装踢脚板。施工前,要清理现场,检查施工部位有没有水、暖等工种的预埋件,是否会影响板块的铺砌或铺粘:要检查板块材料的规格、色泽、边角等方面几何尺寸,外观要整齐,凡有翘曲、歪斜、厚薄偏差过大以及裂缝、掉角等缺陷应予剔出。同一楼面、地面工程应采用同一色、同一批号的产品,不同品种的板块材料不得混杂使用。
①基层处理
板块地面铺砌前先拉线检查楼面垫层的平整度,然后清扫基层并用水刷净。如果是光滑的钢筋混凝土楼面,应凿毛深度一般为5-10mm凿痕的间距为30mm左右。基层表面应提前一天洒水湿润。
②找规矩
根据设计要求,确定平面标高位置。对于结合层的厚度,水泥砂浆结合层应控制在10-15mm:砂结合层为20mm-30mm;沥青玛玉安脂结合层应控制在2mm-5mm平面标高确定之后,在相应的立面上弹线,再根据板块情况拉中线,即在走道地面取中点,走道地面拉通线,板块分块布置要以十字线对称。
③试拼
根据标准确定铺砌顺序和标准块位置。在选定的位置上,应按图案、色泽和纹理进行试拼。试拼后两个方向编号排列,后按编号码放整齐。
④试排
根据设计图要求把板块排好,以便检查板块之间的缝隙。平板间的缝隙,大理石、花岗岩不大于1mm。在检查板块缝隙的同时,应核对板块与墙面、柱、管线洞口等的相对位置,确定找平层砂的厚度,并引至墙上,用以检查和控制板块的位置。
(2)铺贴施工
摊铺水泥砂浆结合层
水泥砂浆结合层,或又是找平层,应严格制其稠度,以保证粘结牢因及面层的平整度。结合层宜采用干硬性水泥砂浆,因干硬性水泥砂浆具有水分少、强度高、密实度好、成型早及凝结硬化程中收缩率小等优点,因此采用干硬性水泥砂浆做结合层是保证块料楼面、地面的平整度、密实度的一个重要措施。干硬性水泥砂浆配合比常见1:1-3:3(水泥:砂)体积,一般采用不低于325号水泥配制铺设时的稠度(以标准圆锥体沉入度)2-4cm为宜,现场如无测试仪器时,能够用手捍成团,在手中颠后即散为度。
为了保证干硬性水泥砂浆与基层(或找平层)、板块的粘结效果,在铺张砌前,除将板块浸入湿润外,还应在基层(或找平层)上刷一遍水灰比为0.4-0.5的水泥浆,随刷随摊铺水泥砂浆结合层。待板块料试铺合格后,还应在干硬性水泥砂浆上再浇一薄层水泥浆,以保证整个下上之间粘牢固。
摊铺硬性水泥砂浆结合层(找平层)时,摊铺砂浆长度在应在1m以上,其宽度要超出平板宽度20mm-30mm,摊铺砂浆厚度为10mm-15mm,楼、地面虚铺的砂浆庆比标线高出3mm-5mm。砂浆应从铺设方向铺抹,然后用大杠括平、拍实,用木抹子找平,再进行试铺。试铺的操作程序是:铺设干硬性水泥砂浆结合层后,即将平板块材放在铺设的位置上,对好纵横缝。用橡皮锤(或木锤)轻轻敲击板块料,使砂浆振实,当锤击至铺高标高后,将板块搬起移至一旁,详细检查砂浆粘层是否平整、密实,如有孔隙不实之处,应及时用砂浆补上,最后浇上一层水灰比为0.4-0.5水泥浆,才正式进行铺贴。
(3)容易产生的质量通病及防范措施
通 病1:接缝不平直、缝不均匀
防范措施:对外形尺寸要严格检查,以保证上墙后接缝一致。根据已弹好的水平线,稳好平尺板作为镶贴第一行砖的依据,应及时用靠尺板横向靠平竖向靠直。
通 病2:空鼓、脱落
防范措施:原因主要是基层处理不好,或者是抹浆不饱满所致。施工中要严格把握好基层处理、拉结、灌浆三个环节,只要按工艺要求将这三个环节作为质量管理点认真进行过程检查,就可很好地避免发生空鼓、脱落。必须使用粗沙。
通 病3:接缝不平,板面纹理不顺,色泽不匀。
防范措施:产生问题的原因主要有:基层处理不好;板材未经严格挑选,花色不一,尺寸不方正。
(五)乳胶漆制作
1、特点:高档乳胶漆,是以乙酸、乙烯及丙烯酸共聚物制成的亚光涂料。具有较高的附着力和抗菌、抗碱能力。无味、无毒、施工方便。
2、施工顺序:基层清理→补缝(快粘贴加玻璃纤维)→贴绷带刷ICI抗碱底漆→刮腻子→打磨→底涂→中涂→面涂。
3、注意事项:每道工序间隔时间(在5～20℃时)必须于10 h每道于序施工完必须用360号水砂纸打磨,最后一遍乳胶漆须用纯羊毛排或羊毛滚筒笔顺光涂刷。
4、容易生产的质量通病及防范措施
通 病1:颜色不匀
防范措施:使用涂料要一次配足,所用涂料混合在一起充分搅拌均匀后再使用。
(六)玻璃安装
1、在铺设地砖的同时预留玻璃槽,而且预埋槽钢表面刷防锈漆。
2、玻璃要求加工磨两边,玻璃厂家制作好玻璃运到施工现场后经验收尺寸及其质量要求合格,可使用机械工具将玻璃运到所在的施工楼层进行安装。
3、玻璃安装好后打玻璃胶固定。
(七)门框安装
1、门框铁架及配件由不锈钢厂家进行场外加工,减少现场作业以提高工作效率。
2、不锈钢厂家制作门框铁架及配件运到施工现场后经验收尺寸及其质量要求合格,即可进行安装固定。
(八)卫生间施工
1、施工工序
粗装修交接验收→放线→门套、洗面台钢架制作→清理→防水制作最后→遍防水撒绿豆沙→闭水试验→保护层水泥抹平→弹丝布砖选砖→贴砖→台面板制作→浴缸就位→顶内管道放水检验并保温层背面基层制作→吊顶龙骨→地石及挡水石铺贴→踢脚线制作→墙砖找口→手纸盒及配件安装→门扇安装→镜面安装→洗脸盆及坐便器安装→擦缝→顶棚安装→灯具安装→清理
2、施工准备
粗装、装修交接验收:
按各种技术标准进行验收(空鼓、阴阳角方正、地面标高、灯具开关、上下水管标高及水平位置等)并办理验收记录。
3、放线
以我们惯用的+1.5m相对标高进行卫生间水平放线,找出地面不合理处,其它各安装件,以此为依据进行制作。
4、木门套制作
根据粗装修墙面的完成面,作出适应正确墙体的门套宽度(门套内边指瓷砖完成面),林而达到木制作一次到位,门套基层板进行防腐处理,五金部位加加固木方,给以后安装合页及锁位带来方便。
5、防水制作
此项工作为关键工作中的关键。待地面完全干后(间隔时间为一周)进行长一遍了水处理,配合比为1:2,1份防水涂料、2份稀料。待12h后进行第二遍防水,涂料施工配合比为1:1,防水涂料1份、稀料1份。等12h后进行第三遍防水并随即撒绿豆沙,配合比根据需要。
6、闭水试验
待防水层完全干后(涂刷后12h)进行48h闭水试验,确认不漏水后进行下道工序。
7、保护层水泥找平
根据地面层材料的铺贴要求进行找平:如地面贴砖,找平层标高为负25mm、大理石为负60mm、负70mm,(此高度为门口相对高度)找坡比例为1.5%。
8、墙地砖粘贴
(1)施工工序
基层处理→找平→选砖→浸砖→放线→预排→贴砖→擦缝
(2)施工准备
1)基层处理
混凝土墙面 光面:凿毛,对油污进行清洗
毛面:清洗,并用清水洗涤
再用1:1水泥砂浆加丹利胶溶液(30%+70%水)拌合,甩成小拉毛,2d后再抹底灰,局部张贴钢丝网以防开裂。
2)找平:按照预做的方正灰饼进行方正抹灰,首先墙面必须提前湿水,在原底灰上抹1:1.5水泥砂浆结合层,局部有7～12mm厚必须抹1:3水泥砂浆,表面搓平。
注意:使用水泥标号为325号,存放过久(界定时间3个月)或有结块的水泥不能使用。
3)选砖:施工前对进场的面砖开箱检查,对规格严格检查,不同规格进行分类堆放,并分层、分间使用。允许几何尺寸公差:长度:±0.5mm;宽度±0.5mm;厚度±0.3mm～±0.5mm;圆弧:±0.5mm。
4)浸砖:所选用的砖浸泡2～24h(具体情况具体对待),取出阴干,待表面手摸无水气(空鼓、脱落、膨胀不均是砖没有么好浸水之故)。
5)放线:找出+50基准线。合理排布起砖标高,顾及五、浴缸、台面的水平通贯处理。阴阳角处理合理,最小尺寸≥50mm。
(3)贴砖:
1)用10:0.5:2.5(水泥:丹利胶:水)丹利胶水泥砂浆粘贴,大砖张贴应掺入造适量的细砂,以增加强度,排缝在1.5～2mm之间,垂直、平整不得超过2mm。用2h靠尺或拉直检查。
2)砖缝必须横平竖直,间隔距控制在1～1.5mm范围之内。
3)突出物、管线穿过的部位支撑处,不宜用碎砖粘贴,应用整砖中整割吻合。
4)施工中如发现有粘贴不密实,必须及时取下添灰重贴,不得在砖口处塞灰,以免产生空鼓。
5)施工顺序:行墙面,后地面。先正面,后侧面。墙面自下而上粘贴。
6)面砖粘贴20min,切忌挪动或振动。
(4)操作方法
1)粘贴前必须先弹线定位,确定第一块砖的标高。
2)瓷砖必须提前浸泡,并保证砖在不中浸2h,取出晾干。
3)墙面要提前半天到一天湿润,以避免吸走粘线路砂浆中的水份。
4)粘贴瓷砖,采用水泥浆,也可掺入少量砂子。
5)面砖的接缝宽度为1～1.5mm,横竖缝隙要一致。
6)粘结灰浆厚度为5mm左右,瓷砖背面必须满抹灰浆,注意边角满浆。
7)面砖就位后用灰匙木柄轻击砖面。使之与邻面平,粘贴5～10块,用靠尺板检查表面平整,并用灰匙将缝拨直,阳角处用切割机将砖边缘切成45°斜角,保持接缝平直、密实。
8)地面粘贴应注意下水坡度,一般要求为1.5%,并做到坡度统一。避免倒返水。
9)当班竣工前,必须扫光表面灰,用竹签划缝,并用棉丝拭净。
10)待各项工作结束后进行白水泥浆勾缝,待嵌缝材料硬化后再清洗表面。
(5)施工工艺要求:
1)丹利胶控制在3%之内,一般水泥初凝3h16min,终凝8h26min。
2)饰面砖镶贴前应选砖预排,以便拼缝均匀,在同一墙面上的横竖排列不宜有一行以上的非整砖,非整砖行应排在次要部位或阴角处。
3)釉面砖的镶贴形式和接缝隙宽度应符合设计要求,无设计要求时,可做样板,以决定镶贴形式和接缝的宽度。
4)镶贴饰面砖基层的表面,如有凸出的管线、灯具、设备的支撑等,应用整砖套割吻合,不得用非整砖拼凑镶贴。
9．卫生间各部件安装
根据设计和工艺要求进行安装,分清先后,先上后下,先内后外的次序进行安装,确保质量。
10．大理石台面施工方案
① 按现场实际尺寸画出台面加工图交厂家加工。
② 按台面加工图画出承重钢架翻样图。
③ 按承重钢架翻样加工钢架,并涂防锈漆二道。
④ 按图示尺寸弹出台面控制线。
⑤ 安装钢架就位后,校平,并用Φ8膨胀螺丝固定,上面固定细木工板。
盥洗室台面用粘结剂将加工好的台面固定于细木工板上,台面与墙面交界处均打硅胶密封。用三合板封闭台面以保护。
(九)铁件安装施工
(1)施工准备
1、柱子放线:从-1F至5F放垂直线,根据土建施工误差,找出一个最合理的外径尺寸,统一的外观效果。依据该尺寸进行剪板开料加工铁件。
2、水平放线:由-1F至5F各层放线,将土建施工水平误差和图纸设计水平高度进行综合调整,找出一个统一的施工尺寸、然后剪板开料加工。该部分由多规格组成。
3、经过上述垂直、水平线测,将各轴间灯槽、栏杆、天花冲孔板的施工尺寸找出,进行剪板开料加工。同时,经过放线,得到一个外观统一、规则、美观的公共空间部局。
(2)铁件的预制和安装
1、铁件安装前,现场按照不同的铁件形状,部分预制在现场进行,部分在工厂制作从而加快进度,后将不同的型钢预制件分别锱固在柱、梁等,锱固要求稳固、安全、与铁件吻合牢固;型钢刷防锈漆两遍,钻孔、调整。铁件在烤漆厂时,要求色泽均匀、平滑、无脱皮、皱纹、滴泪。

（7） 共享空间是本工程进度的关键。主要是同一区域多功种、多专业、多楼层接合的结合。管架上多方施工,关键折架后才能地面辅设,时间很赶,往往铺完地面接着开业。因此,多与配合方沟通,前紧后松。时间是配合后挤出来的,配合很关键。
(十)中庭装饰圈梁工程
中庭的装饰圈梁,在角铁基层底框架上用木龙骨和细木工板及石膏板来进行安装制作施工的。中庭的装饰圈梁的施工操作工序是:弹线、焊制角铁龙骨架,龙骨架装配及校正、木工板钉接和面贴石膏板、饰面处理等。
1、操作程序
基层平整处理→墙位放线→角铁基层底框架焊制→安装角铁基层底框架→角铁基层底框架的位置校验→安装木龙骨和基层木工板板→安装石膏板→连结固定、接缝处理→安装上部石材→收口处理→石膏板面涂料涂刷→修整、清洁。
2、弹线
(1)墙体位置线:
根据施工图来确定角铁基层底框架位置、包括在地面上的位置、底面的位置和宽度位置,并在地面和底面上弹出定位线。
(2)按所需长度,对角铁料进行划线配料。并按先配长料,后配短料的原则进行。量准尺寸后,用粉饼或记号笔在龙骨上画出切截位置线。
3、角铁基层底框架的安装:
根据弹线的位置进行钻孔打眼,钻眼清理灰尘后进行铁膨胀螺栓的安装,在角铁上按图打好螺栓孔眼后进行连接紧固安装,此时要严格根据弹线位置安装,经再次校验无误后,拧紧膨胀螺栓进行牢固度的安全检查。
4、固定板材
饰面基层板使用木工板和石膏板,用平头自攻螺钉,其规格一般为M4×25、或M5～25两种,螺钉的间距为200mm左右。固定石膏板应将板竖向放置,对缝的缝隙不得大于3mm。
应注意的质量问题
l、角铁底框架的焊制强度和安装牢固度。
2、各图纸要求的施工角度的确保。
3、面层棱角不直、表面不平,接缝不严问题。
4、接头不严、不平、干裂:主要由于木料含水率大,干燥后收缩造成;不平的原因往往是钉子过小过稀和漏胶等。
(十一)不锈钢制作安装施工
1、施工程序:弹线→制作样板→骨架制作→基层制作、安装→饰面板安装→清洁、产品保护
2、不锈钢板是一种特殊用途的钢材,它具有优异的耐蚀性,优越的成型性,用于装饰工程上的厚度一般为 0.8—1 mm,不锈钢板的制作安装,必须做木板基层。在大平面上用环氧树脂胶(万能胶)把不锈钢板面粘贴在基层木板上,然后在转角处用不锈钢成型角压边,在压边不锈钢成型角处用少量玻璃胶封口。如需进行不锈钢焊接时,必须使用氩弧焊,应采用较细的焊丝,用较小焊接电流进行焊接。
(十二)细部工程
1、贴脸板和木线条安装
1)材料
① 木制门窗贴脸板和木线条,应采用门窗框相同树种的木材,含水率不大于12%,不得有裂纹、扭曲、死节等缺陷。
② 木制门窗贴脸板、贴脸板墩和木线条的加工,应按设计要求的规格和线条进行。
2)作业条件
① 安装贴脸板和木线条前应安装好门窗框,并检查安装位置是否正确。
② 安装贴验板和木线条前,安装部位应抹完灰或做完面层的装饰工程。
③ 安装贴脸板和木线条前应做完地面。
3)操作工艺
① 检查贴脸和木线条安装部位的抹灰和门窗框的接缝平直度。
② 根据贴脸板或木线条的位置,配制贴脸板或木线条长度和接头,转角采取割45度斜面对接。应预装后使贴脸板盖住抹灰及其它面层,盖宽不小于10mm。
③ 钉固贴脸板或木线条,应紧密钉固在门窗框上,钉帽应砸扁 冲入,钉的间距视贴脸板和木线条的树种、材质、断面尺寸而定,一般为100mm。
4)质量标准
①保证项目
* 木贴脸板和木线条制作时选用的树种,加工的规格尺寸、线条和开头必须符合设计要求。
* 贴脸板、木线条安装时应与门窗框钉牢。
②基本项目
* 制作尺寸正确,线角清晰,平直光滑。
* 安装位置正确,接缝无错边,割角整齐,角度一致。
5)成品保护
① 安装贴脸板和木线条时不得重击门窗框。
② 安装贴脸板和木线条时应保护已做完的项目,使之不损坏、洁净。
6)质量注意事项
① 对缝不严、割角不准:加强预装,有缺陷应在预装时修理。
② 接槎不平、不正:贴脸板和木线条加工规格不一致,安装操作接槎对得不准。在安装配料时应在同一部位相接处选择规格一致的加工品,操作中应对准接槎后方可钉固。
钉帽露出板面:操作应将钉帽砸扁
