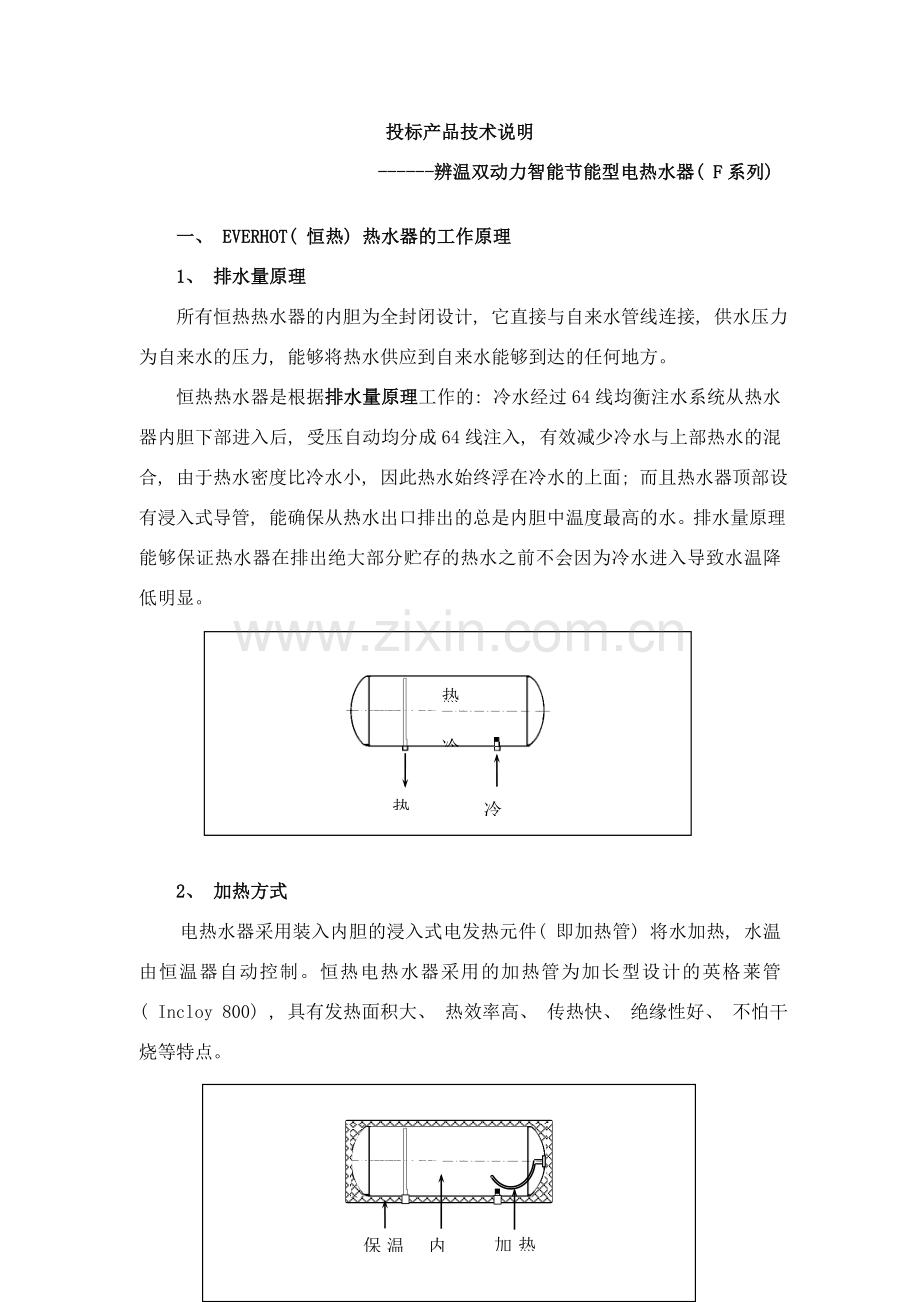

投标产品技术说明
------辨温双动力智能节能型电热水器( F系列)

一、 EVERHOT( 恒热) 热水器的工作原理
1、 排水量原理
所有恒热热水器的内胆为全封闭设计, 它直接与自来水管线连接, 供水压力为自来水的压力, 能够将热水供应到自来水能够到达的任何地方。
恒热热水器是根据排水量原理工作的: 冷水经过64线均衡注水系统从热水器内胆下部进入后, 受压自动均分成64线注入, 有效减少冷水与上部热水的混合, 由于热水密度比冷水小, 因此热水始终浮在冷水的上面; 而且热水器顶部设有浸入式导管, 能确保从热水出口排出的总是内胆中温度最高的水。排水量原理能够保证热水器在排出绝大部分贮存的热水之前不会因为冷水进入导致水温降低明显。

冷水
热水
热
冷

2、 加热方式
电热水器采用装入内胆的浸入式电发热元件( 即加热管) 将水加热, 水温由恒温器自动控制。恒热电热水器采用的加热管为加长型设计的英格莱管( Incloy 800) , 具有发热面积大、 热效率高、 传热快、 绝缘性好、 不怕干烧等特点。

内胆
保温层
加热管

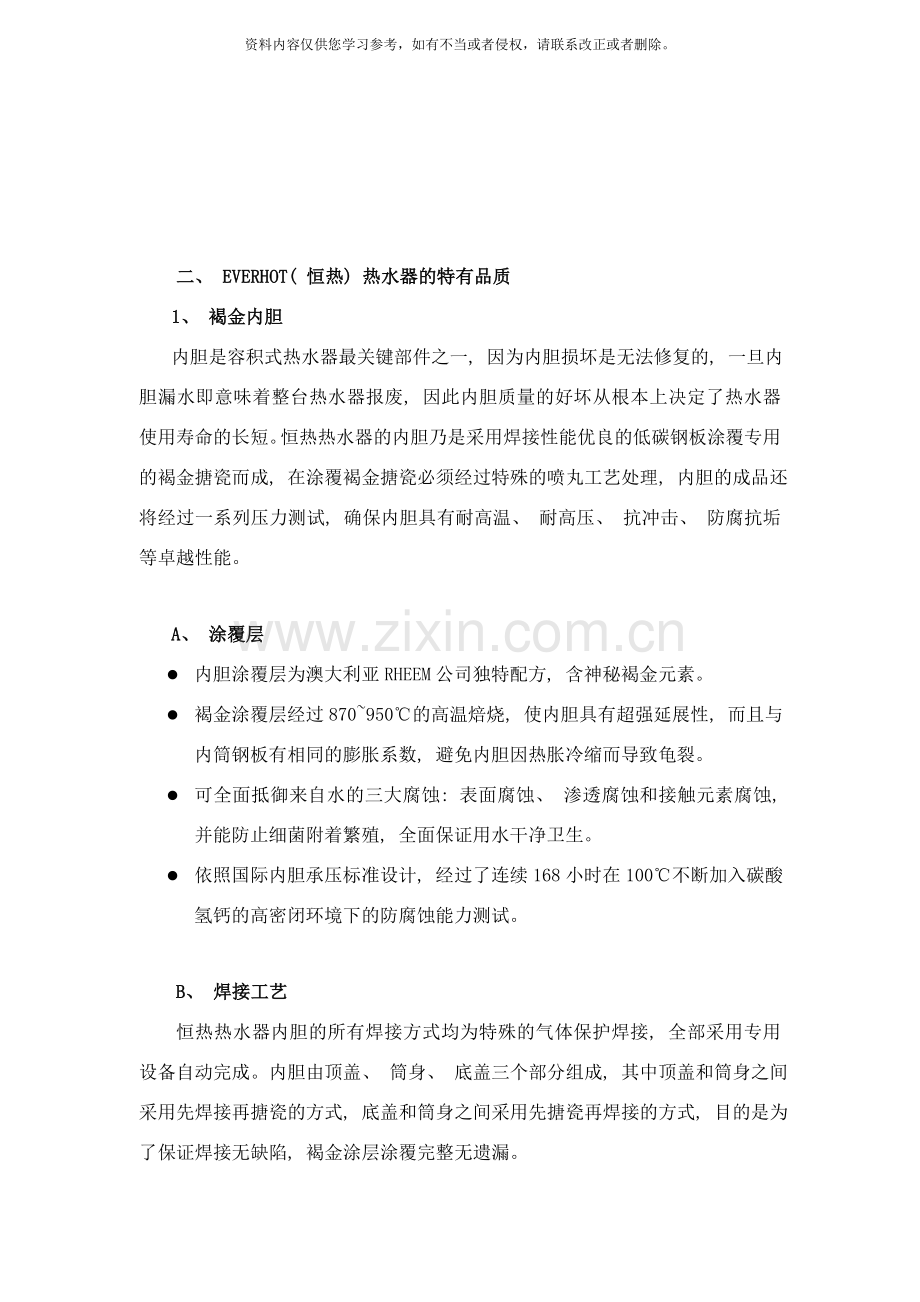

二、 EVERHOT( 恒热) 热水器的特有品质
1、 褐金内胆
内胆是容积式热水器最关键部件之一, 因为内胆损坏是无法修复的, 一旦内胆漏水即意味着整台热水器报废, 因此内胆质量的好坏从根本上决定了热水器使用寿命的长短。恒热热水器的内胆乃是采用焊接性能优良的低碳钢板涂覆专用的褐金搪瓷而成, 在涂覆褐金搪瓷必须经过特殊的喷丸工艺处理, 内胆的成品还将经过一系列压力测试, 确保内胆具有耐高温、 耐高压、 抗冲击、 防腐抗垢等卓越性能。

A、 涂覆层
l 内胆涂覆层为澳大利亚RHEEM公司独特配方, 含神秘褐金元素。
l 褐金涂覆层经过870~950℃的高温焙烧, 使内胆具有超强延展性, 而且与内筒钢板有相同的膨胀系数, 避免内胆因热胀冷缩而导致龟裂。
l 可全面抵御来自水的三大腐蚀: 表面腐蚀、 渗透腐蚀和接触元素腐蚀, 并能防止细菌附着繁殖, 全面保证用水干净卫生。
l 依照国际内胆承压标准设计, 经过了连续168小时在100℃不断加入碳酸氢钙的高密闭环境下的防腐蚀能力测试。

B、 焊接工艺
恒热热水器内胆的所有焊接方式均为特殊的气体保护焊接, 全部采用专用设备自动完成。内胆由顶盖、 筒身、 底盖三个部分组成, 其中顶盖和筒身之间采用先焊接再搪瓷的方式, 底盖和筒身之间采用先搪瓷再焊接的方式, 目的是为了保证焊接无缺陷, 褐金涂层涂覆完整无遗漏。
C、 喷丸处理工艺
恒热褐金内胆, 具有超强延展性与韧性, 涂覆层与胆壁具有相同的膨胀系数, 避免普通内胆因热胀冷缩而导致龟裂、 脱落。在内胆的制造过程中, 涂覆层与内胆胆壁的结合至关重要, 怎样才能使其紧密结合, 稳定持久? 恒热特有的内胆制造工艺——喷丸工艺解决了这一技术问题。喷丸处理是恒热内胆进行凃覆前的一道特殊工艺。它是在涂覆层与胆壁结合之前, 先将内胆胆壁用钢珠均匀打磨, 使其表面呈现密集细小而均匀的凹凸点, 以加强涂覆层与胆壁的附着能力。在经过高温焙烧后, 涂覆层与胆壁间的锯齿状胶合使两者的结合更加稳定牢固。从而进一步提高内胆性能, 并有效延长褐金内胆的使用寿命。
D、 内胆的压力测试
l 水压测试
每一个内胆在组装成热水器前都必须充水, 当其水压达到1倍工作压力大小时不允许任何渗漏发生。水压测试既检查的耐压又检查了内胆的密封情况。
l 超压测试
内胆承受1.5倍工作压力时无任何永久性变形, 承受2倍工作压力时无漏水现象。超压测试保证热水器在正常使用情况下能经受住各种水压的考验。
l 脉动试验
以1倍工作压力和15%工作压力的水压交替冲击内胆, 持续250000次。试验完毕后的内胆不允许有严重变形和漏水, 其焊缝和接头不能有任何损坏。脉动试验即是模拟热水器使用过程中, 在热水龙头打开和关闭瞬间内胆中水压出现交替变化的状况。

2、 进口超长阳极棒
由于内胆的涂层具有一定的金属性能, 为了杜绝腐蚀发生的可能性, 恒热容积式热水器的内胆中都设置了镁棒( 主要成分为镁) , 称为阳极棒。这是利用电化学原理来防止内胆被腐蚀的一种有效措施, 称为阴极保护法------故意消耗阳极来保护阴极。镁棒、 内胆和水三者形成原电池, 原电池中内胆为阴极、 镁棒为阳极, 最终的结果是阳极被消耗掉, 而阴极完好无损。恒热阳极棒采用超长设计, 强力保护内胆; 有效延长内胆使用寿命, 可适应各种地区的水质。

3、 进口加厚型聚氨脂无氟保温层
l 进口原料, 加厚型设计, 采用150公斤高压整体发泡技术, 使其混合均匀, 形成密度精确、 高质量的聚氨脂无氟保温层。
l 保温层密度由专用设备精确控制, 发泡时始终保持在最佳的密度范围内, 以达到最好的保温效果。
l 导热系数小, 热传导率仅为0.0182w/(m·K), 可将热散失率降到最低限度, 高效节能。
l 结构性能好, 稳定性强, 历久不萎缩变形, 结实耐用。
l 绿色无氟环保材料, 安全健康, 让您和家人免受化学侵害。
l 即使停电, 保温层卓越的保温性能也能让您无忧无虑的享用已经加热储存的热水。
4、 彩色镀铝锌钢板
l 经连续式热浸处理后, 在钢板的表面上形成镀铝锌合金层, 经20年的不同环境试验证实, 镀铝锌钢板比普通镀锌处理钢板寿命高出四倍以上。
l 在镀铝锌钢材上涂覆一层化学皮膜, 增强抗腐蚀能力。
l 在化学皮膜上在再涂覆极耐腐蚀的环氧基树脂底漆。
l 面层涂覆耐侯性极佳的特殊强化聚酯层, 浅色亚光, 高雅大方。热水器使用多年后, 外壳仍不失原有的色泽。
l 底部则涂覆浅灰色底层漆使钢板更加美观。下面为彩板的结构示意图。
特殊强化聚酯漆
底层漆
环氧基树脂底漆
化学皮膜
镀铝锌合金层
钢板
n 外形美观, 耐腐蚀, 防油烟, 抗紫外线, 经久不变色。
n 可适应各种恶劣环境条件, 不产生龟裂或剥落。
n 能长期处于100℃的环境中。

5、 整机电气安全测试项目
l 功率
l 接地性
l 绝缘电阻
l 耐压与泄漏测试
l 工作温度下电气强度与泄漏电流

三、 EVERHOT( 恒热) 热水器的技术参数表
ФD
有线遥控器
接线盒
A
B
C
E
出水口
进水口

型 号
CSFH040-F
CSFH045-F
CSFH050-F
CSFH055-F
CSFH060-F
CSFH065-F
CSFH080-F
CSFH100-F
额定容积
L
40
45
50
55
60
65
80
100
外形尺寸 A
mm
740
740
877
877
765
765
855
1000
B
mm
710
710
847
847
735
735
825
970
C
mm
100
100
100
100
100
100
100
100
D
mm
370
370
370
370
458
458
458
458
E
mm
265
265
335
335
315
315
370
438
净 重
kg
26
26
28
28
30
30
32
35
额定功率
kW
0.8/1.2/2.0( 三挡可调)
额定电流
A
3.6/5.5/9.1
电 源
~
~220V/50Hz
水温调节范围
℃
30~75
最大供水压力
MPa
0.6
安全阀开启压力
MPa
0.75
冷热水接头尺寸

G1/2
安全阀接头尺寸

G1/2
能效等级

1级
24h固有能耗系数
ε
≤0.6
热水输出率
μ
≥70%

四、 EVERHOT( 恒热) 热水器的产品特点
1、 舒适方便
l 出口封闭式设计, 直接与自来水管线连接, 水压充分。
l 微电脑控制, 全自动运行, 操控简单。
l 彩色LED数码显示屏, 各种运行状态一目了然。
l 水温可在30~75℃范围内随心调节, 满足个性需求。
l 具有断电参数记忆/来电自动恢复功能, 无需重复操作。
l 有线遥控方式, 便于隐形安装, 节约室内有限空间。

2、 经济节能
l 独有STSTM辨温感应系统, 随”季”应变, 精确节能。
l 采用双加热管分层加热技术, 三档功率可调, 化解快热与节能的需求矛盾。
l 特设峰谷/定时运行功能, 让热水器在低价电时段或需要的时段自动加热, 节约费用。
l 64线均衡注水系统, 数码控制、 定时运行, 配合峰谷电价, 有效降低用户使用成本。
l 浸入式出水设计, 保证出水温度。
l 采用加厚型聚氨酯无氟整体发泡保温层, 将热损失降低到极限。

3、 安全可靠
l 设有漏电保护、 防干烧保护、 传感器故障保护、 限温保护、 超温保护、 超水压保护等多种安全保护功能。

4、 经久耐用
l 采用低碳钢板内胆涂覆”褐金”特种搪瓷, 特设加长强力阳极棒, 防耐抗垢, 使用寿命长。
l 外壳为镀铝锌彩色钢板, 高雅美观, 防锈蚀、 抗油烟, 经久不变色。

五、 EVERHOT( 恒热) 热水器的控制系统
1、 控制面板

参数设置
彩色LED
显 示 屏
即时加热键
开/关键
上/下调节键
参数设置键
功率选择键
峰谷/定时键
功率选择
800W
1200W
STSTM

2、 功能说明
序
形状
名称
功能说明
1
800W
1200W
STSTM

彩色LED显示屏
可显示时钟、 温度、 功率及各种运行状态。
2

开/关键
用于打开和关闭热水器。
3
参数设置

参数设置键
用于选择需要设置的参数。
4
峰谷/定时

峰谷/定时键
用于启动峰谷运行或定时运行功能。
5

上调节键
用于参数大小的调整。
6

下调节键
用于参数大小的调整。
7
即时加热

即时加热键
用于启动即时加热功能。
8
功率选择

功率选择键
用于选择功率大小。

3、 主要控制功能
( 1) STSTM辨温感应系统
恒热独有的热水器自主节能技术, 该功能将使热水器根据季节的变化( 经过感应24小时内的环境平均温度) , 自动进入”春/秋”、 ”夏天”或”冬天”三种模式中的一种并获得预置的当前季节的最佳水温, 此模式中温度不可调节。
l ”冬天”模式: 系统感应的环境温度低于15℃时, 系统预置水温为70℃。
l ”春/秋”模式: 系统感应的环境温度为15～25℃时, 系统预置水温为60℃。
l ”夏天”模式: 系统感应的环境温度高于25℃时, 系统预置水温为50℃。

( 2) 双动力加热系统
采用双动力加热系统, 功率可在0.8kW、 1.2kW、 2kW三档中选择, 实现三种加热状态, 满足现代家庭多变的热水需求。
l 选用2kW, 可对整胆水进行快速加热, 适用于短时间需要最大量热水的场合。
l 选用1.2kW, 采用加热内胆下半部进而加热整胆水的方式, 属于常规的加热模式。
l 选用0.8kW, 只加热内胆上半部水量, 适用于热水需求量小的情况, 既满足使用又节约能耗。

( 3) 峰谷/定时运行功能
此功能能够使热水器在电价的低价时间段和用户希望的时间段内自动加热。根据需要能够选择”峰谷运行”模式、 ”定时运行”模式或”峰谷运行+定时运行”组合模式。

( 4) 即时加热功能
此功能能够使热水器在开机任何模式的非加热状态下立即启动, 便于临时需要热水时快速启动热水器, 而又不打乱原已设定的工作模式, 默认加热温度为70℃, 默认加热功率为 W, 设定温度和加热功率均不可调节。

( 5) 断电记忆/来电恢复功能
如遇关机或断电, 热水器会记忆断电前的工作状态和设定好的工作参数, 包括时钟、 温度、 峰谷时段、 定时时段等; 来电时, 热水器将自动恢复到断电前的工作状态, 无需重新进行操作或设置。

4、 安全保护功能
l 缺水保护: 当热水器缺水出现干烧时, 控制系统将立即切断加热管电源, 显示屏闪烁显示”E1”。出现缺水保护后, 必须先断开外接电源并将水注满, 重新通电后启动热水器。
l 传感器故障保护: 系统的传感器如发生故障, 控制系统将立即切断加热管电源, 显示屏闪烁显示”E2”。出现传感器故障保护后, 必须断开外接电源并更换传感器后热水器才能重新使用。
l 限温保护: 如热水器的水温达到83℃±2℃时, 控制系统将立即切断加热管电源, 显示屏闪烁显示”E4”。出现限温保护后, 必须断开外接电源并排除故障后热水器才能重新使用。
l 超温保护: 热水器如出现超温( 水温达到88℃±3℃) 时, 控制系统将立即双极切断全部电源, 控制面板无任何显示。出现超温保护后, 必须排除故障并对超温保护开关进行手动复位热水器才能重新使用。
l 漏电保护: 当热水器出现漏电时, 控制系统将立即切断加热管电源, 显示屏上闪烁显示”E3”。出现漏电保护后, 必须断开外接电源并排除漏电故障后热水器才能重新使用。
l 地线带电保护: 当热水器出现地线带电( 即”环境带电”) 或接触不良导致插头温升过高时, 全能漏电保护器都将在0.15秒内双极切断电源。
5、 电气接线图

六、 EVERHOT( 恒热) 热水器的初次加热时间与能耗
容积
功率( kW)
相应耗电量
0.8
1.2
2.0
40L
3时34分
2时22分
1时25分
2.8度
45L
4时00分
2时40分
1时36分
3.2度
50L
4时27分
2时58分
1时47分
3.6度
55L
4时53分
3时16分
1时58分
3.9度
60L
5时20分
3时34分
2时8分
4.3度
65L
5时47分
3时52分
2时19分
4.6度
80L
7时07分
4时45分
2时51分
5.7度
100L
8时54分
5时56分
3时34分
7.1度
备注: 上表数据以电热转换效率为98%、 温升△t=60℃计算; 加热同样数量、 同样温升的水, 功率不同则需要的时间不同, 但总耗电量是相同的。
七、 EVERHOT( 恒热) 热水器的主要零部件清单
序号
名称
材质
产地
品牌
型号( 规格)
1
内胆
优质低碳钢板
上海
宝钢
厚度2mm
2
内胆涂层
褐金搪瓷
澳大利亚
RHEEMGLAS
厚0.25~0.35 mm
3
外壳
彩色镀铝锌钢板
上海
宝钢
厚0.5mm
4
保温层
聚氨酯
美国
HUNTSMAN
导热系数0.0182W/mK
5
阳极棒
镁( Mg)
银光
山东
加长型, 直径21mm
6
电加热管
Incloy 800
杭州
KAWAI( 河合)
0.8/1.2/2.0 kW
7
STSTM辨温感应系统
--
定做
EVERHOT
HT12
8
DCTSTM数码控制节能系统
--
定做
EVERHOT
HT12
8
超温保护器
--
顺德
佳有
KSD306
9
单向/压力安全阀
黄铜
定做
EVERHOT
接口尺寸: RP1/2/15
开启压力: 0.75MPa
10
全能漏电保护器
--
宁波
新嘉荣
LBY-16
八、 EVERHOT( 恒热) 热水器的装箱清单
序号
名 称
数量
备 注
1
热水器
1台
包括遥控器及遥控线
2
壁挂附件
1套
用于热水器壁挂安装
3
遥控器安装底盒及面板
1套
用于遥控器的嵌入式安装
4
单向/安全阀
1只
安装于冷水进口
5
安全阀排水管
1根
安装于安全阀泄水口
6
安装使用说明书
1份
请仔细阅读并妥善保管
7
保修卡
1份
请认真填写后寄回我公司
8
产品责任保险卡
1份
请妥善保管
九、 EVERHOT( 恒热) 电热水器的安装要求
1、 安装位置选择
l 热水器必须安装在室内。
l 安装热水器的墙面必须坚实、 牢固, 至少能承受两倍于装满水的热水器重量。
l 热水器应尽量靠近经常见热水的地方。
l 热水器四周应留有拆装热水器的空间, 特别是右端离墙的距离建议应在500mm以上。
l 安装热水器的地方应有排水畅通的地漏。
l 安装位置应保证热水器、 电源插座及漏电保护器不被水喷淋。
2、 管路要求
l 冷、 热水管均需采用至少能承受0.75MPa压力的硬管。
l 进冷水管、 出热水管尺寸均采用15mm( 1/2″) 。
l 若热水使用点距离热水器较远, 建议将热水管用绝热材料保温, 以减少水、 电的浪费。
l 如果冷水压力太低, 热水器多处同时供水将不理想, 此时可在自来水管路加增压泵以改进水压状况; 如果冷水压力太高超过允许的最大供水压力0.6MPa, 进入热水器的冷水应先减压。若是遇到这些特殊情况, 需另购增压泵或减压阀。
3、 电源要求
l 本热水器使用的电源为额定电压220V/50Hz的单相交流电。
l 热水器出厂时配有16A带防电闸的全能漏电保护插头的电源线, 应在热水器附近预留一个与热水器的额定电流相匹配的专用的三孔插座。插座必须有可靠的接地, 地线和零线必 须严格分开, 严禁将零线当地线用。
