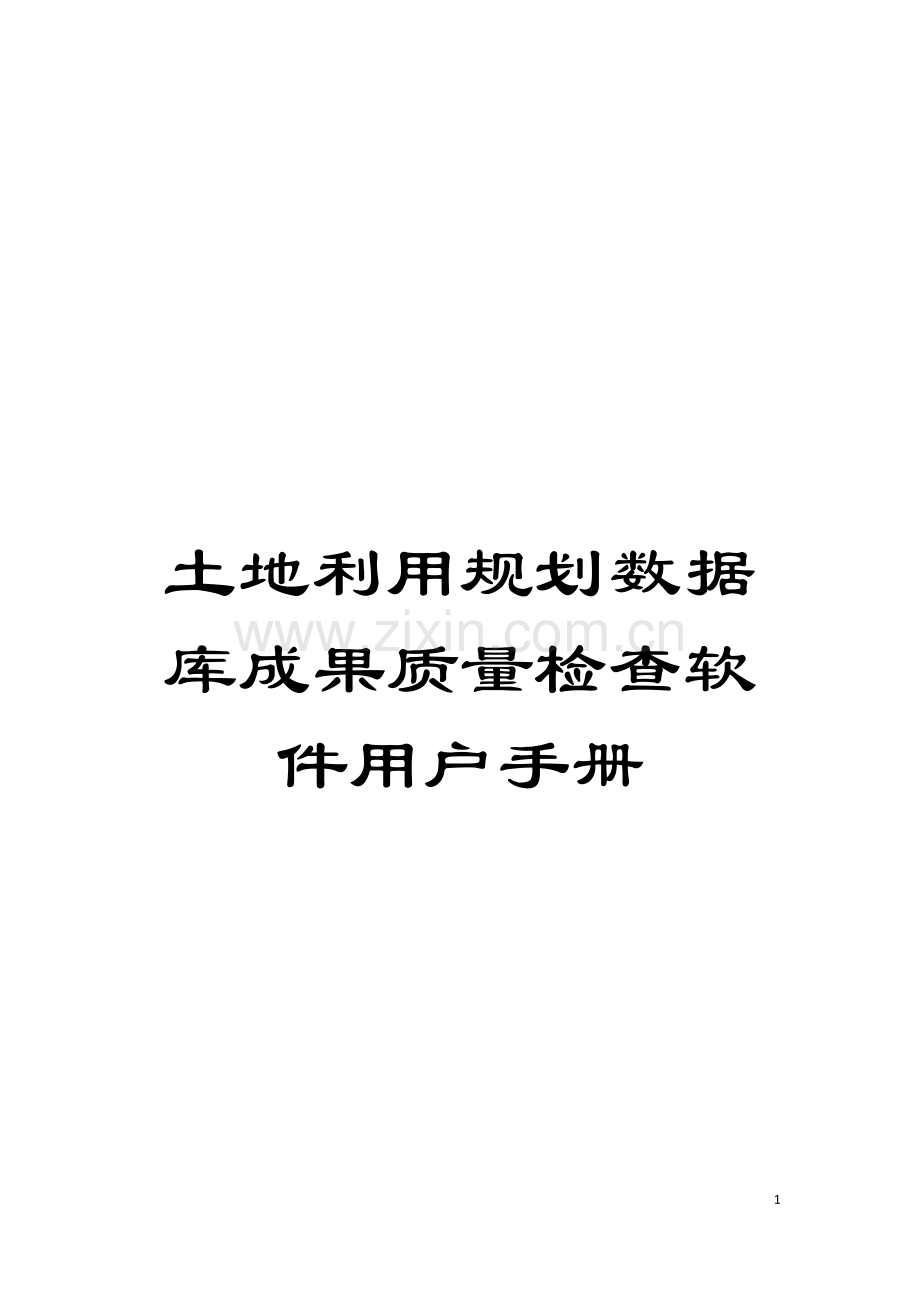

土地利用规划数据库成果质量检查软件用户手册

174

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

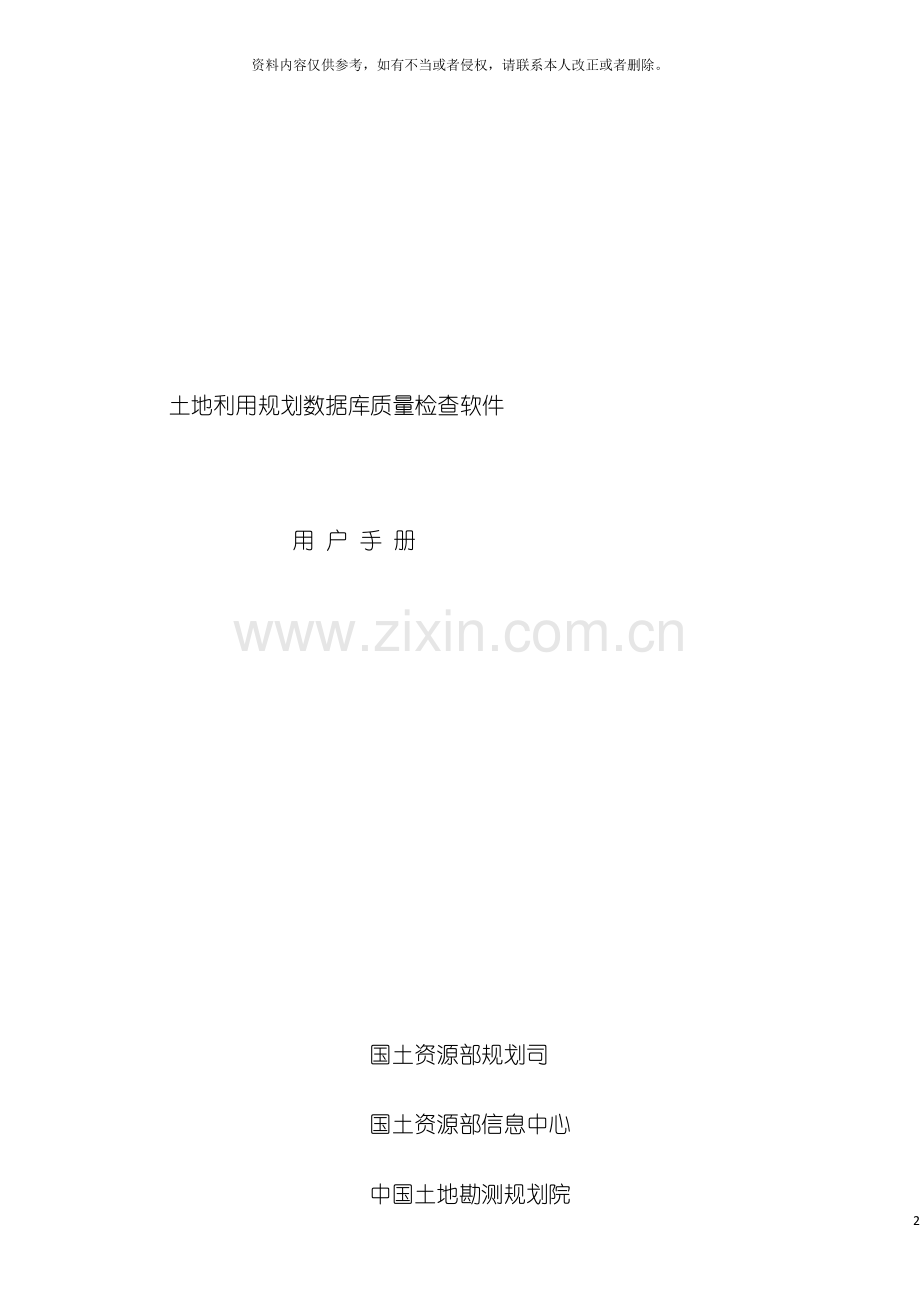

土地利用规划数据库质量检查软件

用 户 手 册

国土资源部规划司

国土资源部信息中心

中国土地勘测规划院

目 录

1


软硬件环境.................................................................................................................................................. 1

1.1
1.2
硬件环境.......................................................................................................................................... 1
软件环境.......................................................................................................................................... 1

2
软件安装与卸载.......................................................................................................................................... 2

2.1
2.2
软件安装.......................................................................................................................................... 2
软件卸载.......................................................................................................................................... 4

3
数据准备...................................................................................................................................................... 6

3.1
3.2
市、 县级汇交目录数据组织 .......................................................................................................... 6
乡级汇交目录数据组织 .................................................................................................................. 7

4
软件界面介绍.............................................................................................................................................. 8

4.1
4.2
4.3
4.4
4.5
4.6
4.7
工具栏.............................................................................................................................................. 9
任务信息列表 .................................................................................................................................. 9
地图窗口........................................................................................................................................ 10
属性列表........................................................................................................................................ 12
错误列表........................................................................................................................................ 12
图层列表........................................................................................................................................ 14
状态栏............................................................................................................................................ 15

5
快速入门.................................................................................................................................................... 16

5.1
5.2
5.2.1
5.2.2
5.2.3
5.2.4
5.2.5
5.2.6
质检流程........................................................................................................................................ 16
快速进入........................................................................................................................................ 16
进入系统 ...................................................................................................................................... 16
新建任务 ...................................................................................................................................... 17
自动检查 ...................................................................................................................................... 21
交互检查 ...................................................................................................................................... 22
审核错误结果 .............................................................................................................................. 23
导出错误记录、 生成质量检查报告........................................................................................... 23

6
软件各部分功能详细介绍 ........................................................................................................................ 25

6.1
6.1.1
6.1.2
6.1.3
6.1.4
6.1.5
6.2
6.2.1
6.2.2
6.2.3
6.3
6.3.1
6.3.2
任务管理........................................................................................................................................ 25
新建任务 ...................................................................................................................................... 25
打开任务 ...................................................................................................................................... 34
任务规则 ...................................................................................................................................... 36
审核记录 ...................................................................................................................................... 36
任务规则与审核记录的切换 ...................................................................................................... 40
成果检查........................................................................................................................................ 42
自动检查 ...................................................................................................................................... 42
分项检查 ...................................................................................................................................... 43
交互检查 ...................................................................................................................................... 45
结果审核........................................................................................................................................ 59
分析评价 ...................................................................................................................................... 59
导出检查记录 .............................................................................................................................. 61

I

6.3.3
6.4
6.5
6.6
6.6.1
6.6.2
6.6.3
6.7


查看日志 ...................................................................................................................................... 64
地图工具........................................................................................................................................ 65
栅格工具........................................................................................................................................ 70
系统帮助........................................................................................................................................ 72
系统帮助 ...................................................................................................................................... 72
检查细则 ...................................................................................................................................... 73
配置指标数据 .............................................................................................................................. 73
关于................................................................................................................................................ 74

7
8
二调数据库结构........................................................................................................................................ 74
补充说明.................................................................................................................................................... 76

II

1 软硬件环境

1.1 硬件环境

软件运行的最低配置, 如采用此配置可能会影响运行速度, 特别是执行大数据量质检的时候, 建议

提高硬件配置以减少等待时间。

CPU: Intel P4 3.0 或者更高

内存: 至少 1G

硬盘: 至少 20G

1.2 软件环境

软件运行环境包括以下四方面内容:

( 1) 、 操作系统: 适合在如下 Microsoft Windows 版本运行, 包括 Windows XP ( SP2 及更高版本) 、

Windows Server( SP1 及更高版本)、 Windows 7; Vista。

( 2) 、 运行环境: Microsoft .NET Framework 2.0 (及其以上版本), 软件安装包中已有系统运行

必须的.NET Framework 2.0 环境。安装过程中将判断操作系统是否已经安装.NET Framework 2.0(及其

以上版本), 如没有, 将自动安装.NET Framework 2.0。

( 3) 、 GIS 环境: ArcEngine 9.3 Runtime

至少需要以下六种许可:

Spatial

ArcgisEngine

GdbEdit

InteropEngine

SpatialEngine

StandardEngine

( 4) 、 其它环境: Microsoft Office Word (及其以上版本)

Microsoft Office Excel (及其以上版本)

Microsoft Office Access (及其以上版本)

1

2 软件安装与卸载

2.1 软件安装

双击安装包目录中图标


:

点击”取消”退出软件安装。点击”下一步”设置软件安装目录, 如下图;

点击”取消”退出软件安装。点击”上一步”返回到上一级页面; 点击”下一步”设置”开始菜单”

2

中程序快捷方式名称; 点击”浏览”能够定位到本地计算机的其它目录, 如图所示:

单击”确定”为选择当前目录, 单击”新建文件夹”为程序安装新建一个目录, 单击”取消”按钮,

取消当前操作。

设置”开始菜单”程序快捷方式名称, 能够输入新名称, 更改程度组中本程序名称; 点击”上一步”

返回到上一级页面; 点击”取消”结束软件安装; 点击”安装”, 程序将开始安装; 将弹出程序安装进

度条:

3

等待安装完成, 如下图:

点击”完成”, 程序安装完成。

2.2 软件卸载

卸载软件有两种方式:
方式一: 在控制面板中, 找到”土地利用规划数据库质量检查软件”, 如下图:

4

点击”更改/删除”, 即可完全卸载土地利用规划数据库质量检查软件。

方式二: 点击”开始/安装程序组”中已安装的土地利用规划数据库质量检查软件, 单击”卸载”,

如下图:

弹出以下对话框:

点击”是”, 确定卸载土地利规划数据库质量检查软件; 点击”否”, 取消当前操作, 不卸载本软件。

卸载完成后, 弹出以下对话框:

点击”确定”, 卸载程序完成!

5

3 数据准备

系统安装完毕后, 必须按规定的要求组织数据, 然后经过任务的方式来完成整个检查过程。

土地利用规划数据库成果质量检查软件接收的数据必须符合国土资源部办公厅下发《土地利用总体

规划数据库成果汇交要求》及补充说明要求的数据内容和组织方式, 否则质检软件可能无法正常运行。

3.1 市、 县级汇交目录数据组织

说明:

1) 、 主目录名称中”××××行政区”为”××市( 县) +6 位行政区代码”; ”×级”为”市级”

或”县级”; 如”唐山市 130200 市级土地利用总体规划数据库成果”。

( 1) 、 ”×域”根据本数据集是市级数据还是县级数据命名为”市域”或”县域”。

( 2) 、 ”×域”的下级目录”1 原始格式矢量数据”中存放该区域原始格式的矢量数据。多文件形

式的原始建库格式数据( 如 MapGIS、 SuperMap、 Shapefile 等) , 按照”县级以上行政区划代码+图层名

称.扩展名”的规则命名, 其中”图层名称”按照数据库标准中”空间要素图层描述”表中的”属性表

名”的值命名; 单文件形式的原始建库格式数据, 命名按照”县级以上行政区划代码.扩展名”命名。

2) 、 2 标准格式矢量数据”中存放该区域标准格式的矢量数据。标准矢量数据格式分别为: Shapefile,

Mdb, Vct 三种。Shapefile 标准格式包含投影文件, 即文件内容包括: 主文件*.shp、 索引文件*.shx 和

dBASE 表文件*.dbf、 投影信息文件*.prj; Mdb、 Vct 为单个文件形式, 命名为”县级以上行政区划代码.

6

”

扩展名”。

3) 、 中心城区目录下”1 原始格式矢量数据”, ”2 标准格式矢量数据”中存放文件及格式同上。

4) 、 ”3 栅格图数据”目录下存放栅格图文件。命名方式为: ”县级以上行政区代码+乡级行政区代

码+栅格图全称.JPG” 的规则命名, 其中”栅格图全称” 按照数据库标准中”空间要素图层描述”表

中”属性表名”的值命名。

5) 、 4 规划文档”目录中存放规划文本, 规划说明文件。市县级汇交成果命名方式为”6 位行政区

划代码+000+3 位资料类型特征码.DOC”。

6) 、 ”5 规划表格”目录存放规划表格数据。格式为 Microsoft Office Access 的格式, 命名方式

为”行政区划代码.MDB”, 其中”行政区代码”为市、 县的行政区代码。所有规划表格放入一个”MDB”

文件中, 一个规划表格对应于 MDB 文件中的一个数据表, 数据表的名称按照数据库标准中”非空间要

素分类和属性表对照表”中”属性表名”的值来命名。

7) 、 6 元数据”目录存放数据库元数据。格式为 XML。中心城区的元数据命名方式为”6 位行政区划

代码+downtown+ metadata.XML”。

8) 、 ”9 规划数据库质量检查结果记录”目录中存放质量检查软件生成的规划成果数据质量检查报告

( *.doc) 和数据质量检查错误记录( *.xls) 两个文件。

3.2 乡级汇交目录数据组织

说明:

1) 、 主目录中”××××县( 区) ”命名方式为”××县( 区) +6 位行政区代码”; 如”五华区 530102

7

”
”

乡级土地利用总体规划数据库成果”。

2) 、 ”1 原始格式矢量数据”目录中存放该县所有乡的原始格式矢量数据。多文件形式的原始建库

格式数据( 如 MapGIS、 SuperMap、 Shapefile 等) , 按照”县级以上行政区划代码+图层名称.扩展名”的

规则命名, 其中”图层名称”按照数据库标准中”空间要素图层描述”表中的”属性表名”的值命名;

单文件形式的原始建库格式数据, 命名按照”县级以上行政区划代码.扩展名”命名。

3) 、 2 标准格式矢量数据”中存放该县所有乡的标准格式矢量数据。标准矢量格式分别为: Shapefile,

Mdb, Vct 三种。Shapefile 标准格式包含投影文件, 即文件内容包括: 主文件*.shp、 索引文件*.shx 和

dBASE 表文件*.dbf、 投影信息文件*.prj; Mdb、 Vct 为单个文件形式, 命名为”县级以上行政区划代码.

扩展名”。

4) 、 各乡镇文件目录中”3 栅格图数据”存放本乡镇栅格图文件。命名方式为”9 位乡级行政区划

代码+图层名称.JPG”, 图层名称按照数据库标准中”空间要素图层描述”表中的”属性表名”的值命名。

5) 、 各乡镇文件目录中”4 规划文档”, 存放本乡镇规划文档文件。命名方式为”9 位乡级行政区划

代码+3 位资料类型特征码.DOC”。

6) 、 各乡镇文件目录中”6 元数据”存放本乡镇矢量数据的元数据文件, 命名方式为”9 位乡级行

政区划代码+ metadata.XML”。

4 软件界面介绍

软件主界面如下:

8”

4.1 工具栏

包含任务管理, 成果检查, 结果审核, 地图工具, 栅格工具, 系统帮助, 关于七大模块。

4.2 任务信息列表

如下图:

9

(*说明: 单击”市( 县) 域”与”中心城区”切换错误树列表; 单击”检查类型”与”相关资料”

切换错误树列表或相关资料。单击”


”任务信息列表窗口”隐藏”与”前置”状态切换按钮。点击

”相关资料”如上图右: 查看汇交成果目录中的数据, 资料, 文件等。)

4.3 地图窗口

”地图工具”栏中各工具可对地图窗口操作, 放大或缩小或全图。双击矢量数据的错误结果, 地图

窗口跳转为当前错误的矢量图形, 同时属性列表显示该图形的属性值; 若错误结果涉及两个图形要素,

则属性列表显示两个图形的属性值, 单击属性列表的一个要素属性, 地图窗口跳转为当前属性值的图形,

如下图:

10

单击属性列表中一个要素属性,地图窗口显示当前属性值的图形, 如下图:

单击属性列表中另一个要素属性,地图窗口则显示当前属性值的图形, 如下图:

11

( *注意: 若错误结果为非空间图层数据, 地图窗口则不会跳转, 停留在上一个空间图层数据窗口。)

4.4 属性列表

双击矢量数据的错误结果, 属性列表显示该图形的属性值。如下图:

说明: 单击


有两种状态: 图示”


”为隐藏当前窗口状态; 图示”


”为当前窗口前置状态。

单击”


”, 关闭属性列表窗口。

4.5 错误列表

单击任务信息列表错误树中错误类型, 错误列表展示相关错误信息, 如下图:

12

说明: 单击


有两种状态: 图示”


”为隐藏当前窗口状态; 图示”


”为当前窗口前置状

态。单击


, 关闭错误列表窗口。


13

4.6 图层列表

单击”图层列表”, 为显示或隐藏图层列表窗口。

单击


有两种状态: 图示”


”为隐藏当前窗口状态; 图示”


”为当前窗口前置状态。下

图为图层列表为前置状态:

14

图层列表中各图层能够鼠标左键拖动, 调整图层存放位置, 顺序。

4.7 状态栏

显示当前任务信息。

15

5 快速入门

5.1 质检流程
