在线水中油份分析仪PPT文档.ppt

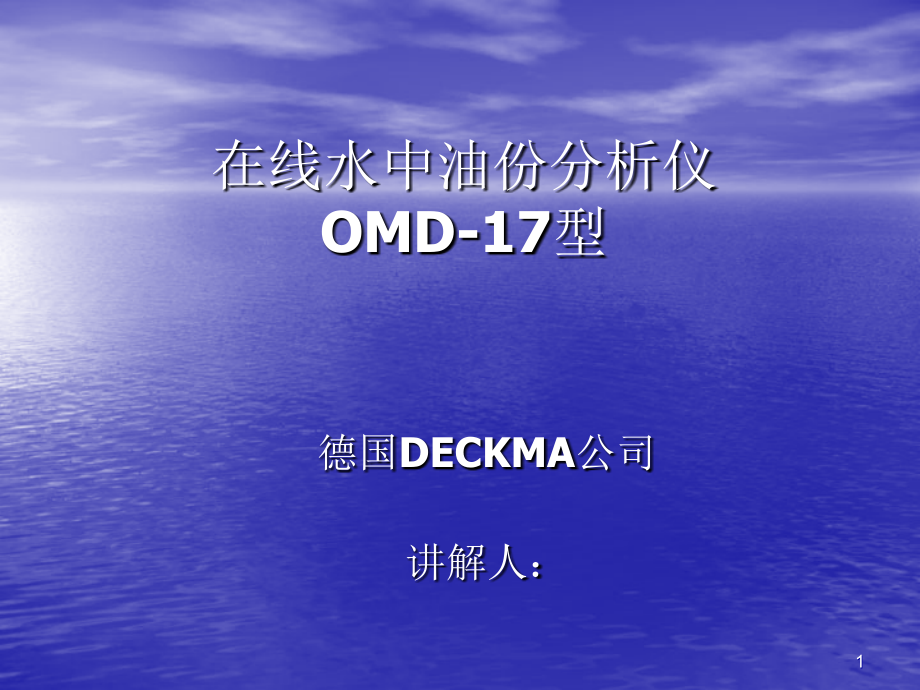

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,在线水中油份分析仪,OMD-17,型,德国,DECKMA,公司,讲解人：,1,目 录,章节 标 题,1.0 产品说明,2.0 注意事项,3.0 功能,3.1 测试原理,3.2 特征,3.3 调节,3.4 显示和报警,4.0 技术参数,5.0 结构,6.0 安装,7.0 管道,8.0 配线,9.0 电路示意图,10.0 运行调试,10.1 电路检查,10.2 管路检查,10.3 功能测试,10.4 警报值设定及警报延迟,11.0 操作指南,11.1 操作提示,12.0 操作维护,12.1 手工清洗装置,13.0 错误提示,13.1 样品管更换,13.2 PCB更换,13.3 校正,2,1.0,产品说明,OMD-17水中油在线监测仪器专门设计连接油冷却器或冷却循环水，OMD系列为适应较高的水温而专门进行了改进。而且测量范围已经根据预期的油的浓度进行了修正。,该仪器依据IMO Resolution MEPC 60 标准制造。,仪器出厂配有2个报警点,两点出厂值15ppm,其他数值的设定（20ppm或30ppm）可以在现场随时通过仪器前部面板的按钮进行调整，如果测量值超过报警点，在仪器前部的面板上发出明显的信号,同时通过继电器传出。,另外配有0（4）-20mA（等同于0-100ppm测量值）的测量信号输出,可以连接外部选定的记录器,3,2.0,注意事项,a)仪器必需严格按照说明书安装、操作。,b)安装和维修保养必须由专业人员进行。,c)仪器必须根据相关要求接地。,d)在更换任何零部件或保养前必须关闭电源。,e)如果发生冰冻，应完全清空测量单元。,4,3.0,功能,3.1,测试原理,采用几个光学传感器，侦测通过水流样品中油滴对光的折射和反射光的强度，然后传感器的信号通过微处理系统计算水中油份的含量并形成线性读数输出。,如果一个报警器（出厂设置15ppm）发出报警，第二报警器将会在超过设置时间后运行。,微处理系统会不间断的检测传感器部件及相关的电子元件，以确保在超过维修时间或极端的条件下测量的准确度。,5,3.2,特征,体积小,易维护,精度高,易安装,参数预设,备件少,密封防水,可手工调整,按钮控制归零操作（5ppm）,6,3.3,调节,测量仪是根据出厂规格进行设定的，警铃设置为15ppm.,测量仪零点可以调节，在工作现场用清水通过测量仪，通过前部面板的按钮进行重新调节。,7,3.4,显示和报警,设备中有两个独立的报警线路，都可以在1-99ppm之间进行设定。警铃出厂设置为15ppm。可根据现场的不同需要设定警铃数值。参照,10.4,节描述设定。,在这种模式下也分别可设定警铃的延迟时间，还可选择在0-20mA或4-20mA输出。,两个警报线路均可以连接前部面板的发光二级管,另外，每个报警点的报警线路都可以连接一个继电器，通过继电器对传出的信号做进一步控制以启动外部设备。,如遇故障或停电现象发生，两个继电器都会转换到警报状态。,8,4.0,技术参数,9,5.0,结构,所有组件均按照IP65的保护等级安装在合金制成的盒子里。光传感器直接安装在印刷电路板上。螺塞的设计使仪器在结构上更加紧密,同时还便于拆卸。电子元件符合最新标准。,与水接触的部件采用不锈钢制造，可以长时间的防水侵蚀。样品水从测量单元下方入口流入，从上方出口流出。,测量单元可以利用自带的安装支架挂在墙壁或架在支架上。,10,11,6.0,安装,请参看第二节关于安装的注意事项,OMD-17水中油份监测器应该尽可能安装在离样品点较近的位置，以便尽可能减少反应延迟时间。监测器与样品水点的距离最大不得超过10米，因为那样反应时间可能超过20秒，不符合IMO的规定。,用4个M5螺钉将OMD-17固定在坚实的墙面（或柜壁）上，必须与墙面保持垂直，使显示器面板与视线平行，要在各个角度留有足够的空间以方便保养和维护。,连接管道时应避免扭曲以致损害机架或仪器。,12,13,7.0,管道,用10mm OD的铜管或不锈钢管连接水中油测量仪的水样入口和油水混合的样品水源，取样品点应该设在测量仪的上方，样品通过一段垂直的管路流入测量仪，以确保流入测量仪的水流不会产生气泡。排放测量样品水管口应该和进水管口平行，以保证水样顺利排放。管路接头应用螺栓拧紧或焊结密闭,14,8.0,配线,请参看第二节有关配线的注意事项,与测量装置相联结的电源装置必须带有安全保险且绝缘密封和多路接线等多种功能。,OMD-17监视仪通常用9芯长度为2m的电缆联结，测量仪的电源线可以直接联结到控制水泵的控制箱中，也可接在专用的控制箱中。如果仅有110或230VAC电源可供选择，就需要配备电源适配器,15,9.0,电路示意图 测量仪的额定电压为24VAC 或24VDC,16,10.0,运行调试,10.1,电路检查,a)检查电缆中的1号2号线是否连结24V电压,b)根据相关规则检查是否接地,10.2,管路检查,a)检查所有管道连接是否有渗漏并适当调整。,17,10.3,功能测试,a)先使用清水通过仪器净化系统。,b)通过使用小的螺丝调节水流量(管脚15)。拿掉螺丝会加大水流量。,注意：两个水流量均需检查，净水供应和含油水样供应。如果净水供应水压较高，水流速度就会比样品点高。水流速度并不能影响仪器的准确性。调整只对样品点和监测仪的时间延迟有一定的重要性。,c)打开仪器确定电的指示灯亮，显示 INI和数值之间变换。从25渐渐减少。监测仪在净水的情况下显示0。另外当监测仪达到一定的数值则在工作状态。开机后系统需要几分钟预热和稳定。,18,d)当无油水通过监测仪时根据11.节调整归零。显示应为0。如果显示数值为大于零的各种数值，或许是出现空气夹带。如果这样，应该重新定位调整。,e)如果归零需要调整，则可以在前面面板操作。同时按按钮“”和 键增加读数或 和“”键会减少读数。,19,10.4,警铃设置和时间延迟,两个警铃可以同时设定极限1-99ppm,时间延迟2-30秒，如果要求，将两个警铃极限同时设定15ppm.报警继电器1延迟时间出厂设定为2秒,延迟时间可设为2-10秒，所有调整可以现场通过前面面板的按钮操作完成。,所有调整可以在程序设置模式下完成。在仪器正常通电的情况下，同时按下三个按钮 进入程序设置模式，在这个模式下所有单元处于警报状态。,当进入程序设置模式显示应该显示“A”并根据实际设置而变化。同时警铃线路1的指示灯显示工作状态。按 可以减少设定值，按 增加极限值。,警铃设定值不得超过99ppm.,20,当警铃改变了的警铃值通过按“”被确认，或者如果在调整的时间中没有按任何按钮而跳过，显示值会显示“T”而随实际时间延迟而变化。同时警铃线路1会显示工作状态。按 会减少时间延迟，按 会增加时间延迟。延迟时间设置不能超过30秒。,确定选择的数值后，随后以同样的方式设定线路2，这时警铃线路2显示工作状态。,设定状态的最后一项是通过选择输出信号。可以在0-20m A 和4-20m A之间进行选择。操作方法与上述类似，通过按钮 或 设定a.m.而完成。显示数值会显示0-或4-的实际数值。,注意：,所以变化的数值必须通过按“”按钮确认。否则原有的数值才是有效的,21,11.0,操作指南,a)打开电源。,b)2 分钟使仪器预热。,c)使无油水通过系统几分钟并检查数值显示归零。如果不是，通过前面面板的按钮校准显示。同时按 和“”将会减少数值。同时按“”和 将会增加数值。,d)将仪器的样品供应从清水转换到样品点,e)仪器现在准备工作,22,11.1,操作提示,a)当含油水通过仪器，会显示实际油的容量,b)如果油的浓度超过设定的极限（工作调整为15ppm）警铃指示1会显示，相关的继电器在设定延迟时间内启动。此时，警铃指示2会显示工作，其相关继电器将会采取关闭动作。,23,12.0,操作维护,每周：,a)参照11节检查仪器在通过清水时的归零情况,b)用清水冲刷测量槽,c)关闭样品水和清水阀,d)打开测量槽密封盖。,e)用清洁刷（编号30102）插入槽中，在整个槽中上下移动清洗数次。,f)拿出瓶刷重新拧紧密封盖。,g)重新连接清水，使其通过仪器几分钟。,h)检查测量仪是否归零，如果不是，参照11节,i)检查干燥器的颜色，蓝色显示干燥器吸收良好。如果显示浅蓝或白色，则应该更换干燥器。,干燥器是为了保证测试槽中的低潮湿度，避免在样品水在玻璃管中浓缩而导致错误的读数。干燥器的更换非常简单，不用打开仪器，只需从前面面板松开螺丝将旧的干燥器其取下，换上新的。可以用备用零件的保护帽作工具。,j)重新打开样品水阀门。,24,12.1,手动清洗装置,使用该装置清洗测量槽不用移动槽盖。定期使用这种装置可以避免监测器由于简单的样品管中的污水引起的故障和所有可能引起的不便。,操作指南,a)确保监测器关闭，并有净水供应通过样品槽。,b)通过压手柄数次激活手动清洗槽零件。,c)将监测器转回并根据11节检查归零情况,d)重复a)to c)至少一周一次，或根据需要维护。,注意:手动清洗装置也可以在用样品水正常操作时使用。但在这种情况下警铃可能会由于清洗器通过而发出警报,25,13.0,错误提示,当绿的电源指示灯灭，红的错误指示灯亮时，即表示出现了错误。同时错误信息代码将会显示在显示屏上：,26,13.1,样品槽管更换,a)关闭电源,b)移开所有与测量仪连接的管道,c)打开仪器并移去前面面板。断开与PCB的插头连接。小心将PCB从其位置拉出。,d)从出口（4）松开三个螺丝并小心将其移开，从进口（1）松开三个螺丝并将其与样品管（7）一起移开,e)清洁仪器内部零件并保证所有零件干燥。,f)在进口（1）更换 O-Ring(2)及样品管，在出口（4）更换O-Ring(2).,g)装上进口螺圈，出口螺圈和管道,h)做一个 appr 的耐压试验。确认样品水有8个压。将测量槽外部擦拭干净。,i)安装PCB并确保线路联接正确。重新将前面面板与PCB边接并安装。,j)观察燥器的颜色，如果颜色是浅蓝色或白色，则重新更换干燥剂。,k)根据13.3节设定校准,27,13.2 PCB,更换,a)关闭电源，停止水流。,b)打开仪器并移开前面板。断开与PCB的连接插头。,c)小心将PCB拉出其位置并断开线。,d)相应的连接新的PCB,e)安装PCB和前面板。,f)测定干燥剂的颜色（14），如果颜色是浅蓝色或白色，干燥剂需更换。,g)根据13.3进行校准。,28,13.3,校正,首先需配制200FTU的溶液,a)关闭电源，停止水流。,b)打开仪器并移动前面板。小心拉出PCB找到直到J1,c)将J1放到其相对的位置。这样其他两个插头就连接在一起,d)安装前面板并打开电源。显示屏将显示”CA”,仪器进入警铃状态。,e)使用如12部份描述的合适的瓶刷，正确的清洁样品管。,f)清空样品管，充满校准装置所描述的200FTU溶液，将样品管两次充满福尔马胼（Formazin）溶液避免因清洁而残留的无油水而造成溶液稀释。,g)溶液充满在仪器中，同时按 和 按钮，显示器将显示322并被校准,h)继续如11节所描述的进行,29,14.0,备件,当定购备件时非常重要的事情是，提供如下细节：仪器型号（OMD-17或OMD-17A）、仪器序列号、各所需备件的订货号、备件的描述。,备注,电路图和安装尺寸图请用户查阅,OMD-17,的英文说明书（生产商,Deckma,公司），比尔泰克公司会把编译的中文说明书和生产商的英文说明书都交给用户。,30,自清洗系统 操作手册 用于水中油份分析仪 OMD-12 OMD-15 OMD-17,德国,DECKMA,公司,31,1.0,介绍 自清洗系统是OMD系列监测仪设备的有用附件，研发它的目的是为了去除仪器操作手册中要求用户的日常清理工作，并且保证监测仪测量系统保持良好工作状态。就像它的名字说的，自清洗系统是一个真正的自动清洗设备，只有在系统启动时才运行。自清洗系统各部件参见图纸60671_01，具体列表如下：,a)装配好的气缸活塞用于清洗样品单元,b)螺线管阀用于控制气缸的气体供应，气体应保持清洁，压力在5-7bar,c)自清洗逻辑控制决定了周期频率。根据环境条件，周期频率可以设置每周期在1分钟和16小时之间。出厂设置为每周期2小时。,自清洗系统不能代替操作者的维护工作，但是可以增加维护频率。,32,2.0,更改清洗频率 根据当地水质情况来调整自清洗频率，按以下步骤执行：,a)关闭电源，停止水流。,b)打开仪器，去除前面板，断开上方主放大器PCB板的插塞接头。,c)下方自清洗系统PCB板，小心拔出约5cm，检查跳线位置。,d)从旧位置拔出跳线，插入符合需要时间的新位置。不同的选择参见图纸60671_01，同时印在了PCB板上。,e)安装PCB板和前面板,f)检查干燥器颜色，如果颜色为浅蓝、粉红色或者白色，需要更换干燥器。,33,3.0,维护 除了仪器提供的自动清洗功能，推荐使用清洁刷经常手动清洗测量池,1)关闭电机。,2)切断空气。,3)停止水流。,4)拔掉气缸上两个蓝色气管，为了避免后续装配的连接失误，不要拔掉螺线管阀上的气管连接。,5)旋松测量池顶部螺杆，不要倾斜螺杆，以免损坏测量池玻璃管。,34,6)把顶部螺杆和清洁机构，轻轻拔出玻璃管和出口，放在旁边。,7)用清洁刷清洗玻璃管，注意不能使用其它工具，不能用力。玻璃管对机械碰撞和刮擦很敏感。,8)如果不能清除玻璃管内污垢，可以使用轻微的清洁剂清洗，但是决不能使用任何的研磨清洁。玻璃管上有钙质沉积的情况下，可以使用柠檬酸溶液浸泡一段时间，请遵守必要的酸操作规定。,35,9)如果有必要，清洁活塞和垫圈。,10)如果有必要，清洁顶部螺杆的流量调节孔。,36,11)清洁玻璃管以后，仔细把顶部螺杆放回原处。从顶部直线向下，缓慢把活塞插入玻璃管。不要倾斜顶部螺杆，否则活塞会使玻璃管破裂。,12)把顶部螺杆旋进出口，调节顶部螺杆在前次位置，这样保证气管的连接器朝向螺线管阀的一侧（一般为左侧）。,37,13)把气管插入气缸的连接器内。,14)恢复气体供应。,15)开启水流。,仪器现在清洁了，通入清水时，应显示一个接近0的数字。,注意：,如果不能有效供应带压的仪表空气，自动清洗将不能工作。甚至更严重时，如果切断气源，活塞会处于较低位置，导致堵住测量池玻璃管的测量区域。这将导致错误报警和“,EE/TR,”信息显示。,38,4.0,流量控制和清洁器维护 通过仪器的水样流量推荐值为2 l/min，调节流量用于补偿环境变化和泵的老化。测量池顶部螺杆里有三个流量调节孔，可以通过去除或安装M3螺钉来调节流量。,清洁垫圈是活塞中与玻璃管接触的唯一部件，如果清洁垫圈老化或者机械 故障，清洁器不能清洗玻璃管，也许只是抹去玻璃管上的油污层。为避免此情况出现，推荐有规律地更换新的清洁垫圈。垫圈更换间隔依赖于现场条件、自清洗设置和运行总时间。,39,自清洗装置及测量池的清洗,自清洗装置用于安装在OMD系列来减少日常的清洗维护工作，但是在长时间工作或发生大量污染时，必须进行维护工作。操作如下：,A）设备断电,B）关掉仪表风,C）断开样品水,D）拔开自清洗装置的兰色气管（图1）,E）取出清洗件（图2、3）,F）用刷子轻刷测量池，不要用力，防止测量池被划伤（图4、5、6）,图一 图二 图三 图四 图五 图六,40,G）如果不能清洗干净，可以用中性的清洗液清洗。流量调节孔,H）清洗清洗件的橡胶圈和流量调节孔(见图7)。,橡胶圈,图7,I）清洗完成后安装回设备，连接气路（图8、9）。恢复设备供气、供水、供电。,图8 图9,这时如果供水为干净水，则仪器应显示为零。,41,
