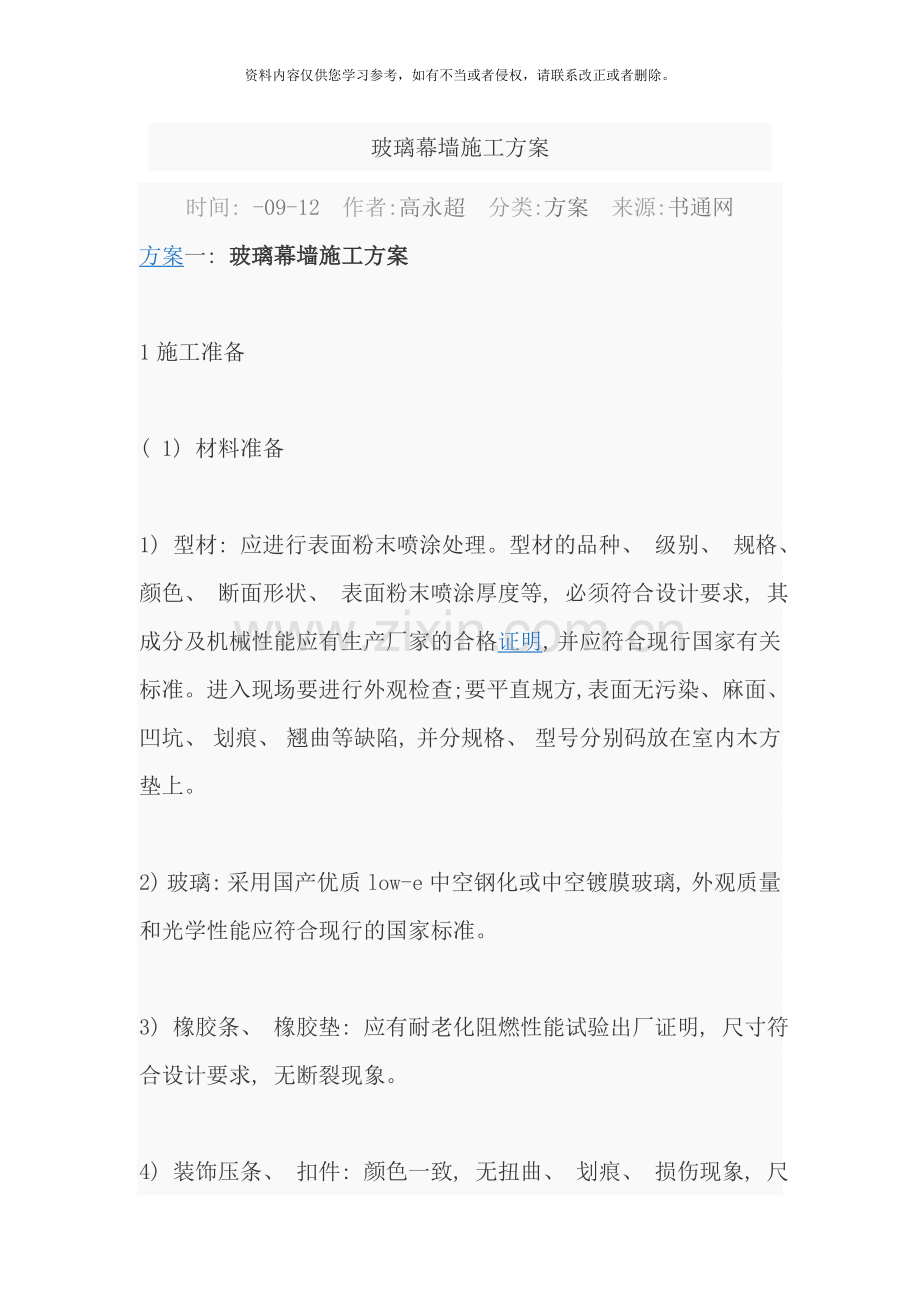

玻璃幕墙施工方案
时间: -09-12 作者:高永超 分类:方案 来源:书通网
方案一: 玻璃幕墙施工方案

1施工准备

( 1) 材料准备

1) 型材: 应进行表面粉末喷涂处理。型材的品种、 级别、 规格、 颜色、 断面形状、 表面粉末喷涂厚度等, 必须符合设计要求, 其成分及机械性能应有生产厂家的合格证明, 并应符合现行国家有关标准。进入现场要进行外观检查; 要平直规方, 表面无污染、 麻面、 凹坑、 划痕、 翘曲等缺陷, 并分规格、 型号分别码放在室内木方垫上。

2) 玻璃: 采用国产优质low-e中空钢化或中空镀膜玻璃, 外观质量和光学性能应符合现行的国家标准。

3) 橡胶条、 橡胶垫: 应有耐老化阻燃性能试验出厂证明, 尺寸符合设计要求, 无断裂现象。

4) 装饰压条、 扣件: 颜色一致, 无扭曲、 划痕、 损伤现象, 尺寸符合设计要求。

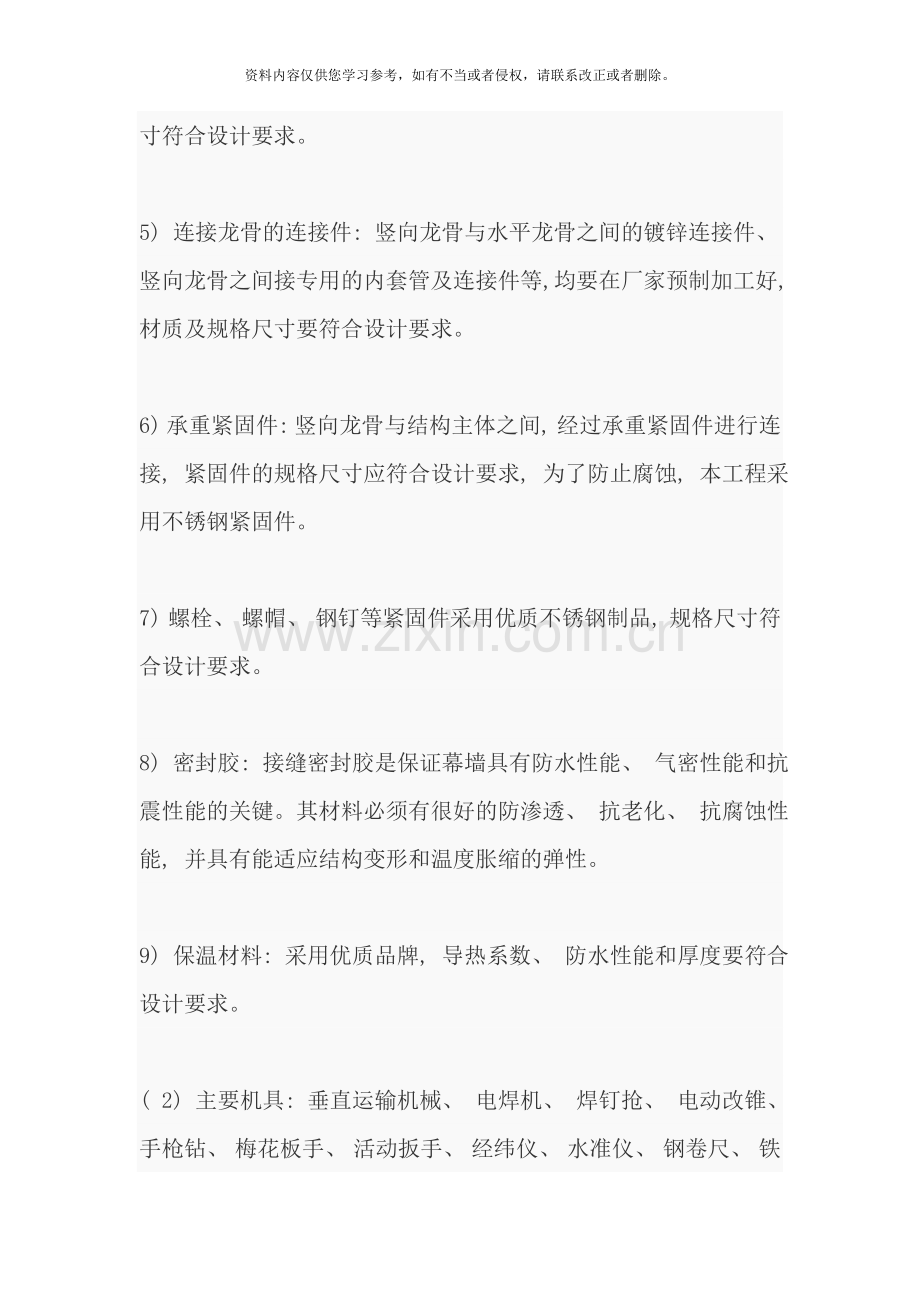

5) 连接龙骨的连接件: 竖向龙骨与水平龙骨之间的镀锌连接件、 竖向龙骨之间接专用的内套管及连接件等, 均要在厂家预制加工好, 材质及规格尺寸要符合设计要求。

6) 承重紧固件: 竖向龙骨与结构主体之间, 经过承重紧固件进行连接, 紧固件的规格尺寸应符合设计要求, 为了防止腐蚀, 本工程采用不锈钢紧固件。

7) 螺栓、 螺帽、 钢钉等紧固件采用优质不锈钢制品, 规格尺寸符合设计要求。

8) 密封胶: 接缝密封胶是保证幕墙具有防水性能、 气密性能和抗震性能的关键。其材料必须有很好的防渗透、 抗老化、 抗腐蚀性能, 并具有能适应结构变形和温度胀缩的弹性。

9) 保温材料: 采用优质品牌, 导热系数、 防水性能和厚度要符合设计要求。

( 2) 主要机具: 垂直运输机械、 电焊机、 焊钉抢、 电动改锥、 手枪钻、 梅花板手、 活动扳手、 经纬仪、 水准仪、 钢卷尺、 铁水平、 钢板尺、 钢角尺。

( 3) 作业条件:

1) 钢结构主体结构已完工;

2) 根据主体结构各层往上已弹的竖向轴线, 对照原结构设计图轴距尺寸, 用经纬仪核实后, 在各层楼板边缘弹出竖向龙骨的中心线, 同时核对各层预埋件中心线与竖向龙骨中心线是否一致相符, 如果有误差, 预先制定处理方案;

3) 核实主体结构实际总标高是否与设计总标高相符, 同时把各层的楼面标高标在楼板边, 便以安装幕墙时核对;

4) 根据主体结构的平面拄距尺寸, 用经纬仪找出玻璃幕墙最外边缘尺寸, 要注意到与其它外墙饰面材料连接节点的构造方法相呼应。( 以上内容是找出x轴、 y轴、 z轴尺寸线) ;

5) 操作用外架子( 或电动吊篮) 已搭设好, 并经安全负责人员检查验收;

6) 各种电动工具的临时电源已预先接好, 并进行安全试运转;

7) 竖向龙骨、 水母龙骨及各种配件已预先清点, 并分类码放到楼层指定的地点存放, 有专人看管;

8) 玻璃幕墙的防雷接地设计方案已完成。
2、 施工工艺: 安装紧固铁件→横竖龙骨装配→安装竖向主龙骨→安装横向次龙骨→安装镀锌钢板→安装保温防火矿棉→安装玻璃→安盖板及装饰压条→密封→清扫

3、 操作工艺

( 1) 安装各楼层紧固铁件

主体结构施工时埋件预埋形式及紧固铁件与埋件连接方法, 均要按设计图纸要求进行操作。采用角钢连接件与主体结构每层现浇混凝土楼板或梁内的后置埋件焊接, 然后用螺栓( 镀锌) 再与竖向龙骨连接。

紧固件的安装是玻璃幕墙安装过程中的主要环节, 直接影响到幕墙与结构主体连接牢固和安全程度。安装时将紧固铁件在纵横两方向中心线进行对正, 初拧螺栓, 校正紧固件位置后, 再拧紧螺栓。紧固件安装时, 也是先对正纵横中心线后, 再进行电焊焊接, 焊缝长度、 高度及电焊条的质量均按结构焊缝要求。

( 2) 横、 竖龙骨装配

在龙骨安装就位之前, 预先装配好以下连接件: a、 竖向主龙骨之间接头用的镀锌钢板内套筒连接件。b、 竖向主龙骨与紧固件之间的连接件。c、 横向次龙骨的连接件。

各节点的连接件的连接方法要符合设计图纸要求, 连接必须牢固, 横平竖直。

( 3) 竖向主龙骨安装

主龙骨一般由下往上安装, 每两层为一整根, 每楼层经过连接紧固铁件与楼板连接。先将主龙骨竖起, 上、 下两端的连接件对准紧固铁件的螺栓孔, 初打螺栓。主龙骨可经过紧固铁件和连接件的长螺栓孔上、 下、 左、 右进行调整, 左、 右水平方向应与弹在楼板上的位置线相吻合, 上、 下对准楼层标高, 前、 后( 即z轴方向) 不得超出控制线, 确保上下垂直, 间距符合设计要求。主龙骨经过内套管竖向接长, 为防止铝材受温度影响而变形, 接头处应留适当宽度的伸缩孔隙, 具体尺寸根据设计要求, 接头处上下龙骨中心线要对上。安装到最顶层之后, 再用精纬仪进行垂直度校正、 检查无误后, 把所有竖向龙骨与结构连接的螺栓、 螺母、 垫圈拧紧、 焊牢。所有焊缝重新加焊至设计要求, 并将焊药皮砸掉, 清理检查符合要求后, 刷两道防锈漆。

( 4) 横向水平龙骨安装

安好竖向龙骨后, 进行垂直度、 水平度、 间距等项检查, 符合要求后, 便可进行水平龙骨的安装。安装前, 将水平龙骨两端头套上防水橡胶垫。用木支撑暂时将主龙骨撑开, 接着装入横向水平龙骨, 然后取掉木支撑后, 两端橡胶垫被压缩, 起到较好的防水效果。大致水平后初拧连接件螺栓, 然后用水准仪抄平, 将横向龙骨调平后, 拧紧螺栓。安装过程中, 要严格控制各横向水平龙骨之间的中心距离及上下垂直度, 同时要核对玻璃尺寸能否镶嵌合适。

( 5) 安装楼层之间封闭镀锌钢板

由于幕墙挂在建筑外墙, 各竖向龙骨之间的孔隙通向各楼层, 为隔音、 防火, 应把矿棉防火保温层镶铺在镀锌钢板上, 将各楼层之间封闭。为使钢板与龙骨之间接缝严密, 先将橡胶密封条套在钢板四周后, 将钢板插入吊顶龙骨内( 或用胀管螺栓钉在混凝土底板上) 。在钢板与龙骨的接缝处再粘贴沥青密封带, 并应敷贴平整。最后在钢板上焊钢钉, 要焊牢固, 钉距及规格符合设计要求。

( 6) 安装保温防火矿棉

镀锌钢板安完之后, 安装保温、 防火矿棉。将矿棉保温层用胶粘剂粘在钢板上。用已焊的钢钉及不锈钢片固定保温层, 矿棉应铺放平整, 拼缝处不留缝隙。

( 7) 安装玻璃

玻璃均由上向下, 并从一个方向起连续安装, 预先将玻璃运至各楼层的指定地点, 立式存放, 并派专人看管。将框内污物清理干净, 在下框内塞垫橡胶定位块, 垫块是支持玻璃的全部重量, 要求一定的硬度与耐久性。将内侧橡胶条嵌入框格槽内( 注意型号) , 嵌胶条方法是先间隔分点嵌塞, 然后再分边嵌塞。抬运玻璃, 先将玻璃表面灰尘、 污物擦拭干净。往框内安装时, 注意正确判断内、 外面, 将玻璃安嵌在框槽内, 嵌入深度四周要一致。将两侧橡胶垫块塞于竖向框两侧, 然后固定玻璃, 嵌入外密封橡胶条( 也可用密川角进行封缝处理) , 镶故要平整, 密实。

( 8) 安盖口条和装饰压条

玻璃外侧橡胶条( 或密封膏) 安装完之后, 在玻璃与横框、 水平框交接处均要进行盖口处理, 室外一侧安装外扣板, 室内一侧安装压条, 其规格型式要根据幕墙设计要求。

( 9) 清洗

幕墙玻璃各组装件安装完之后, 在竣工验收前, 将玻璃擦洗一遍, 达到表面洁净、 明亮。

4、 质量标准

( 1) 保证项目

1) 玻璃幕墙所用的玻璃、 骨架、 连接件、 密封条、 胶、 防火保温材料和封闭端面金属板材等, 其品种、 级别、 规格、 颜色必须符合设计要求和产品标准的规定。铝型材阳极氧化膜厚度必须大于aa15级。但也不宜太厚。
2) 如用碳钢骨架和连接件, 必须作防锈处理, 其质量应符合设计与现行技术标准的规定。

3) 如设计对型钢骨架的挠度、 连接件的拉拔力等有测试要求, 其测试数据必须满足设计要求。

4) 骨架须与原结构连接牢固, 无松动, 预埋件尺寸、 焊缝的长度、 高度和焊条型号, 应符合设计规定。

5) 主体结构及其预埋件的垂直度、 平整度与预留洞均应符合规范或设计要求, 其误差应在连接件可调范围内。

6) 所有节点构造应符合设计和产品组合的要求。

( 2) 基本项目:

1) 金属骨架: 色泽一致, 表面洁净, 无污染、 麻点、 凹坑、 划痕, 拼接缝严密、 平整, 横平竖直, 无错台错位。连接幕墙与主体结构的连接件三个方向的安装允许偏差为±1mm。

2) 玻璃: 玻璃安装朝向正确, 表面洁净、 平整、 无翘曲。无污染, 玻璃颜色一致, 膜面层完好, 反映外界影象无畸变。四边45°角倒磨光滑, 线条交圈, 外观晶莹美观, 外观质量和性能符合国家现行有关标准和规定。

3) 压条及玻璃胶: 压条扣扳平直, 对口严密, 安装牢固、 整齐, 密封条安装嵌塞严密, 使用密封膏的部位必须干净, 与被密封物粘结牢固, 外表顺直, 无错台错位, 且光滑、 严密、 美观。胶缝以外无污渍。

4) 防火保温填充材料应符合以下要求: 用料干燥, 铺设厚度符合要求, 均匀一致, 无遗漏, 铺贴牢固不下坠。

5) 玻璃墙收回、 压条: 收口严密无缝, 压条顺直, 无错台错位, 坡度准确, 排水孔畅通。

6) 有关防雷接地的线路安装质量要符合电气安装规范要求。

( 3) 应注意的质量问题

1) 玻璃安装不上: 安装竖向、 横向龙骨时, 未认真核对中心线和垂直度, 也未核对玻璃尺寸, 因此在安装竖、 横龙骨时, 必须严格控制垂直度及中心线位置。

2) 装饰压条不垂直、 不水平: 安装装饰压条时, 应吊线和拉水平线进行控制, 安完后应横平、 竖直。

3) 玻璃出现严重”影象畸变”现象: 造成原因是, 玻璃本身翘曲、 橡胶条安装不平、 玻璃镀膜层的一侧沾染胶泥等等。因此玻璃进场时要进行开箱抽查, 安装前发现有翘曲现象应剔出不用。安装过程中各道工序应严格操作, 密封条镶嵌平整, 打胶后将表面擦干净。

4) 构件表面污染严重: 主要是在运输安装过程中, 过早撕掉表面保护膜, 或打胶时污染面层。

5) 玻璃幕墙渗水: 由于玻璃四周的橡胶条嵌塞不严或接口有缝隙而造成雨水渗入, 因此安橡胶条时, 胶条规格要匹配, 尺寸不得过大或过小, 嵌塞要平整密实, 接口处一定要用密封胶充填实。达到不漏水为准。

6) 连接竖向龙骨的紧固件与预埋件焊接不牢固: 此紧固件应该是承重件, 关系到幕墙框架与主体结构连接的安全牢固程度, 因此连接紧固件与预埋件焊接质量必须严格控制, 应让持焊工上岗证的焊工进行焊接, 焊缝的高度、 长度应按结构焊缝要求施焊。

7) 幕墙玻璃个别部分有黑色痕迹: 主要是个别玻璃镀膜不符合要求所造成。玻璃进场安装前每块都要进行检查, 合格再安装。

( 4) 成品保护

1) 框料及各种附件, 进场后分规格、 分类码放在防雨的专用库房内, 不得在压放重物。运料时轻拿轻放, 防止碰坏划伤。玻璃要防止日光暴晒, 存放在库房内, 分规格立放在专用木架上, 设专人看管和运输, 防止碰坏和划伤表面镀膜。

2) 安装框架过程中, 注意对框外膜的保护, 不得划伤。搭设外架子时注意对玻璃的保护, 防止撞破玻璃。

3) 横、 竖龙骨与各附件结合所用的螺栓孔, 要预先用机械打好孔, 不得用电焊烧孔。
4) 在安装过程中, 防止构件厂落, 因此要支搭安全网。

5) 靠近玻璃幕的各道工序, 在施工操作前对玻璃作好临时保护, 如用纤维板遮挡。

方案二: 玻璃幕墙施工方案

全玻璃幕墙的安装施工是一项多工种联合施工, 不但工序复杂, 操作也要求十分精细。同时它又与其它分项工程的施工进度计划有密切的关系。为了使玻璃幕墙的施工安装顺利进行, 必须根据工程实际情况, 编制好单项工程施工组织设计, 并经总承包单位确认。

一、 施工准备

( 一) 技术准备

1.技术资料收集

现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动, 实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。因此在设计前必须到现场量测, 取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位, 还必须与制作自动旋转门、 全玻门的单位配合, 使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。

2.设计和施工方案确定

设计和施工方案确定。在对玻璃幕墙进行设计分隔时, 除要考虑外形的均匀美观外, 还应注意尽量减少玻璃的规格型号。由于各类建筑的室外设计都不尽相同, 对有室外大雨棚、 行车坡道等项目, 更应注意协调好总体施工顺序和进度, 防止由于其它室外设施的建设, 影响吊车行走和玻璃幕墙的安装。在正式施工前, 还应对施工范围的场地进行整平填实, 做好场地的清理, 保证吊车行走畅通。

( 二) 材料及机具准备

1.主要材料质量检查

1) 玻璃的尺寸规格是否正确, 特别要注意检查玻璃在储存、 运输过程中有无受到损伤, 发现有裂纹、 崩边的玻璃决不能安装, 并应立即通知工厂尽快重新加工补充。

2) 金属结构构件的材质是否符合设计要求, 构件是否平直, 加工尺寸、 精度、 孔洞位置是否满足设计要求。要刷好第一道防锈漆, 所有构件编号要标注明显。

2.主要施工机具检查

( 1) 玻璃吊装和运输机具及设备的检查, 特别是对吊车的操作系统和电动吸盘的性能检查。

( 2) 各种电动和手动工具的性能检查。

( 3) 预埋件的位置与设计位置偏差不应大于20mm。

3.搭脚手架

由于施工程序中的不同需要, 施工中搭建的脚手架需满足不同的要求。

( 1) 放线和制作承重钢结构支架时, 应搭建在幕墙面玻璃的两侧, 方便工人在不同位置进行焊接和安装等作业。

( 2) 安装玻璃幕墙时, 应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架, 又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘, 协助吊车使玻璃准确就位。

( 3) 玻璃安装就位后注胶和清洗阶段, 这时需在室外另行搭建一排脚手架, 由于全玻璃幕墙连续面积较大, 使室外脚手架无法与主体结构拉接, 因此要特别注意脚手架的支撑和稳固, 能够用地锚、 缆绳和用斜撑的支柱拉接。施工中各操作层高度都要铺放脚手板, 顶部要有围栏, 脚手板要用铁丝固定。在搭建和拆除脚手架时要格外小心, 不能从高处向下抛扔钢管和扣件, 防止损坏玻璃。

二、 吊挂式全玻璃幕墙安装施工

( 一) 放线定位

放线是玻璃幕墙安装施工中技术难度较大的一项工作, 除了要充分掌握设计要求外, 还需具备丰富的工作经验。因为有些细部构造处理在设计图纸中并未十分明确交待, 而是留给操作人员结合现场情况具体处理, 特别是玻璃面积较大, 层数较多的高层建筑玻璃幕墙, 其放线难度更大一些。
1.测量放线

( 1) 幕墙定位轴线的测量放线必须与主体结构的主轴线平行或垂直, 以免幕墙施工和室内外装饰施工发生矛盾, 造成阴阳角不方正和装饰面不平行等缺陷。

( 2) 要使用高精度的激光水准仪、 经纬仪, 配合用标准钢卷尺、 重锤、 水平尺等复核。对高度大于7m的幕墙, 还应重复2次测量核对, 以确保幕墙的垂直精度。要求上、 下中心线偏差小于1~2mm。

( 3) 测量放线应在风力不大于4级的情况下进行, 对实际放线与设计图之间的误差应进行调整、 分配和消化, 不能使其积累。一般以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大, 应及时反映, 以便采取重新制做一块玻璃或其它方法合理解决。

2.放线定位

全玻璃幕墙是直接将玻璃与主体结构固定, 那么应首先将玻璃的位置弹到地面上, 然后再根据外缘尺寸确定锚固点。

( 二) 上部承重钢构安装

( 1) 注意检查预埋件或锚固钢板的牢固, 选用的锚栓质量要可靠, 锚栓位置不宜靠近钢筋混凝土构件的边缘, 钻孔孔径和深度要符合锚栓厂家的技术规定, 孔内灰渣要清吹干净。

( 2) 每个构件安装位置和高度都应严格按照放线定位和设计图纸要求进行。最主要的是承重钢横梁的中心线必须与幕墙中心线相一致, 而且椭圆螺孔中心要与设计的吊杆螺栓位置一致。

( 3) 内金属扣夹安装必须通顺平直。要用分段拉通线校核, 对焊接造成的偏位要进行调直。外金属扣夹要按编号对号入座试拼装, 同样要求平直。内外金属扣夹的间距应均匀一致, 尺寸符合设计要求。

( 4) 所有钢结构焊接完毕后, 应进行隐蔽工程质量验收, 请监理工程师验收签字, 验收合格后再涂刷防锈漆。

( 三) 下部和侧边边框安装

要严格按照放线定位和设计标高施工, 所有钢结构表面和焊缝刷防锈漆。将下部边框内的灰土清理干净。在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块, 垫块宽度同槽口宽度, 长度不应小于100mm。

( 四) 玻璃安装就位

1.玻璃吊装

大型玻璃的安装是一项十分细致、 精确的整体组织施工。施工前要检查每个工位的人员到位, 各种机具工具是否齐全正常, 安全措施是否可靠。高空作业的工具和零件要有工具包和可靠放置, 防止物件坠落伤人或击破玻璃。待一切检查完毕后方可吊装玻璃。

( 1) 再一次检查玻璃的质量, 特别要注意玻璃有无裂纹和崩边, 吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净, 用记号笔标注玻璃的中心位置。

( 2) 安装电动吸盘机。电动吸盘机必须定位, 左右对称, 且略偏玻璃中心上方, 使起吊后的玻璃不会左右偏斜, 也不会发生转动。

( 3) 试起吊。电动吸盘机必须定位, 然后应先将玻璃试起吊, 将玻璃吊起2!3cm, 以检查各个吸盘是否都牢固吸附玻璃。

( 4) 在玻璃适当位置安装手动吸盘、 拉缆绳索和侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时, 在不同高度工作的工人都能用手协助玻璃就位。拉缆绳索是为了玻璃在起吊、 旋转、 就位时, 工人能控制玻璃的摆动, 防止玻璃受风力和吊车转动发生失控。

( 5) 在要安装玻璃处上下边框的内侧粘贴低发泡间隔方胶条, 胶条的宽度与设计的胶缝宽度相同。粘贴胶条时要留出足够的注胶厚度。

2.玻璃就位

( 1) 吊车将玻璃移近就位位置后, 司机要听从指挥长的命令操纵液压微动操作杆, 使玻璃对准位置徐徐靠近。

( 2) 上层工人要把握好玻璃, 防止玻璃在升降移位时碰撞钢架。待下层各工位工人都能把握住手动吸盘后, 可将拼缝一侧的保护胶套摘去。利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高, 使玻璃下端超出下部边框少许。此时, 下部工人要及时将玻璃轻轻拉入槽口, 并用木板隔挡, 防止与相邻玻璃碰撞。另外, 有工人用木板依靠玻璃下端, 保证在倒链慢慢下放玻璃时, 玻璃能被放入到底框槽口内, 要避免玻璃下端与金属槽口磕碰。
( 3) 玻璃定位。安装好玻璃吊夹具, 吊杆螺栓应放置在标注在钢横梁上的定位位置。重复调节杆螺栓, 使玻璃提升和正确就位。第一块玻璃就位后要检查玻璃侧边的垂直度, 以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等, 且符合设计要求。

( 4) 安装上部外金属夹扣后, 填塞上下边框外部槽口内的泡沫塑料圆条, 使安装好的玻璃有临时固定。

( 五) 注密封胶

( 1) 所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净, 不能用湿布和清水擦洗, 注胶部位表面必须干燥。

( 2) 沿胶缝位置粘贴胶带纸带, 防止硅胶污染玻璃。

( 3) 要安排受过训练的专业注胶工施工, 注胶时应内外双方同时进行, 注胶要匀速、 匀厚, 不夹气泡。

( 4) 注胶后用专用工具刮胶, 使胶缝呈微凹曲面。

( 5) 注胶工作不能在风雨天进行, 防止雨水和风沙侵入胶缝。另外, 注胶也不宜在低于5的低温条件下进行, 温度太低胶液会发生流淌、 延缓固化时间, 甚至会影响拉伸强度。严格遵照产品说明书要求施工。

( 6) 耐候硅酮嵌缝胶的施工厚度应介于35!45mm之间, 太薄的胶缝对保证密封质量和防止雨水不利。

( 7) 胶缝的宽度经过设计计算确定, 最小宽度为6mm, 常见宽度为8mm, 对受风荷载较大或地震设防要求较高时, 可采用10mm或12mm。

( 8) 结构硅酮密封胶必须在产品有效期内使用, 施工验收报告要有产品证明文件和记录。

( 六) 表面清洁和验收

( 1) 将玻璃内外表面清洗干净。

( 2) 再一次检查胶缝并进行必要的修补。

( 3) 整理施工记录和验收文件, 积累经验和资料。

三、 保养和维修

当前, 全玻璃幕墙的保养和维修尚未得到业主的足够重视。现在全玻璃幕墙使用的材料都有一定的有效期, 在正常使用中还应定期观察和维护, 因此在验收交工后, 使用单位最好能制定幕墙的保养和维修计划, 并与有关公司签订合同。

( 1) 应根据幕墙的积灰涂污程度, 确定清洗幕墙的次数和周期, 每年至少清洗一次。

( 2) 清洗幕墙外墙面的机械设备( 如清洁机或吊篮) , 应有安全保护装置, 不能擦伤幕墙墙面。

( 3) 不得在4级以上风力和大雨天进行维护保养工作。

( 4) 如发现密封胶脱落或破损, 应及时修补或更换。

( 5) 要定期到吊顶内检查承重钢结构, 如有锈蚀应除锈补漆。

( 6) 当发现玻璃有松动时, 要及时查找原因和修复或更换。

( 7) 当发现玻璃出现裂纹时, 要及时采取临时加固措施, 并应立即安排更换, 以免发生重大伤人事故。

( 8) 当遇台风、 地震、 火灾等自然灾害时, 灾后对玻璃幕墙进行全面检查。

( 9) 玻璃幕墙在正常使用情况下, 每5年要进行一次全面检查。

方案三: 玻璃幕墙施工方案

本工程玻璃幕墙工程由专业的幕墙公司制作及安装, 在此仅介绍一下玻璃幕墙的一般作法及要求

1．基本要求

(1)作业条件

1)应编制幕墙施工组织设计, 并严格按施工组织设计的顺序进行施工。

2)幕墙应在主体结构施工完毕后开始施工。对于高层建筑的幕墙, 实因工期需要, 应在保证质量与安全的前提下, 可按施工组织设计沿高分段施工。在与上部主体结构进行立体交叉施工幕墙时, 结构施工层下方及幕墙施工的上方, 必须采取可靠的防护措施。

3)幕墙施工时, 原主体结构施工搭设的外脚手架宜保留, 并根据幕墙施工的要求进行必要的拆改(脚手架内层距主体结构不小于300mm)。如采用吊篮安装幕墙时, 吊篮必须安全可靠4)幕墙施工时, 应配备必要的安全可靠的起重吊装工具和设备。

5)当装修分项工程会对幕墙造成污染或损伤时, 应将该项工程安排在幕墙施工之前施工, 或应对幕墙采取可靠的保护措施。

6)不应在大风大雨气候下进行幕墙的施工。当气温低于-5℃时不得进行玻璃安装, 不应在雨天进行密封胶施工。

7)应在主体结构施工时控制和检查固定幕墙的各层楼(屋)面的标高、 边线尺寸和预埋件位置的偏差, 并在幕墙施工前应对其 进行检查与测量。当结构边线尺寸偏差过大时, 应先对结构进行必要的修正; 当预埋件位置偏差过大时, 应调整框料的伺距或修改连结件与主体结构的连接方式。

(2)幕墙安装

1)应采用(激光)经纬仪、 水平仪、 线锤等仪器工具, 在主体结构上逐层投测框料与主体结构连接点的中心位置, x、 y和z轴三个方向位置的允许偏差为±1.0mm。

2)对于元件式幕墙, 如玻璃为钢化玻璃、 中空玻璃等现场无法裁割的玻璃, 应事先检查玻璃的实际尺寸, 如与设计尺寸不符, 应调整框料与主体结构连接点中心位置。或可按框料的实际安装位置(尺寸)定制玻璃。

3)按测定的连接点中心位置固定连结件, 确保牢固。

4)单元式幕墙安装宜由下往上进行。元件式幕墙框料宜由上往下进行安装。

5)当元件式幕墙框料或单元式幕墙各单元与连结件连接后, 应对整幅幕墙进行检查和纠偏, 然后应将连结件与主体结构(包括用膨胀螺栓锚固)的预埋件焊牢。

6)单元式幕墙的间隙用v和w形或其它型胶条密封, 嵌填密实, 不得遗漏。

7)元件式幕墙应按设计图纸要求进行玻璃安装。玻璃安装就位后, 应及时用橡胶条等嵌填材料与边框固定, 不得临时固定或明摆浮搁。

8)玻璃周边各侧的橡胶条应各为单根整料, 在玻璃角都断开, 橡胶条型号应无误, 镶嵌平整。

9)橡胶条外涂敷的密封胶, 品种应无误(镀膜玻璃的镀镆面严禁采用醋酸型有机硅酮胶), 应密实均匀, 不得遗漏, 外表平整

10)单元式幕墙各单元的间隙、 元件式幕墙的框架料之间的间隙、 框架料与玻璃之间的间隙, 以及其它所有的间隙, 应按设计图纸要求予以留够。

11)单元式幕墙各单元之间的间隙及隐式幕墙各玻璃之间缝隙, 应按设计要求安装, 保持均匀一致。

12)镀锌连接件施焊后应去掉药皮, 镀锌面受损处焊缝表面应刷两道防锈漆。所有与铝合金型材接触的材料(包括连云港结件)及构造措施, 应符合设计图纸, 不得发生接触腐蚀, 且不得直接与水泥砂浆等材料接触。

13)应按设计图纸规定的节点构造要求, 进行幕墙的防雷接地、 以及所有构造节点(包括防火节点)和收口节点的安装与施工。

14)清洗幕墙的洗涤剂应经检验, 应对铝合金型材镀镆、 玻璃及密封胶条无侵蚀作用, 并应及时将其冲洗干净。

2．单元式幕墙的安装工艺

单元式幕墙的现场安装工艺流程如下:

测量放线→检查预埋t形槽位置→穿入螺钉→固定牛腿→牛腿找正→牛腿精确找正→焊接牛腿→将v形和w形胶带大致挂好→起吊幕墙并垫减震胶垫→紧固螺丝→调整幕墙平直→塞入热压接防风带→安设室内窗台板、 内扣板→填塞与梁、 柱间的防火保温材料。

3.元件式幕墙的安装工艺

1) 明框玻璃幕墙安装工艺

检验、 分类堆放幕墙部件→测量放线→主次龙骨装配→楼层紧固件安装→安装主龙骨( 坚杆) 并抄平、 调整→安装次龙骨( 横杆) →安装保温镀锌钢板→在镀锌钢板上焊铆螺钉→安装层间保护矿棉→安装楼层封闭镀锌板→安装单层玻璃窗密封条、 卡→安装单层玻璃→安装双层中空玻璃密封条、 卡→安装双层中空玻璃→安装侧压力板→镶嵌密封条→安装玻璃幕墙铝盖条→清扫→验收、 交工。2) 隐框玻璃幕墙安装工艺

测量放线→固定支座的安装→立柱横杆的安装→外围护结构组件的安装→外围护结构组件密封及周边收口处理→防火隔层的处理→清洁及其它

4.无骨架玻璃安装工艺

由于玻璃长、 大、 体重, 施工时一般采用机械化施工方法, 即在叉车上安装电动真空吸盘, 将玻璃吸附就位, 操作人员站在玻璃上端两侧搭设的脚手架上, 用夹紧装置将玻璃上端安装固定。每块玻璃之间用硅胶嵌缝。

5.幕墙安装质量要求及验收

1．安装质量要求

(1)幕墙以及铝合金构件要横平竖直, 标高正确, 表面不允许有机械损伤(如划伤、 擦伤、 压痕), 也不允许有需处理的缺陷(如斑点、 污迹、 条纹等)

(2)幕墙全部外露金属件(压板), 从任何角度看均应外表平整, 不允许有任何小的变形、 波纹、 紧固件的凹进或突出。

(3)牛腿铁件与t形槽固定后应焊接牢固, 与主体结构混凝土接触面的间隙不得大于lmm, 并用镀锌钢板塞实。牛腿铁件与幕墙的连接, 必须垫好防震胶垫。施工现场焊接的钢件焊缝, 应在现场涂二道防锈漆。

(4)在与砌体、 抹面或混凝土表面接触的金属表面, 必须涂刷沥青漆, 厚度大于100um。

(5)玻璃安装时, 其边缘与尤骨必须保持间隙, 使上、 下、 左、 右各边空隙均有保证。同时, 要防止污染玻璃, 特别是镀膜一侧应尤加注意, 以防止镀膜剥落形成花脸。安装好的玻璃表面应乎整, 不得出现翘曲等现象。

(6)橡胶条和胶条的嵌塞应密实、 全面, 两根橡胶条的接口处必须用密封胶填充严实。使用封缝胶密封时, 应挤封饱满、 均匀一致, 外观应平整光滑。

(7)层间防火、 保温矿棉材料, 要填塞严实, 不得遗漏。

2．成品保护

(1)吊篮升降应由专人负责, 其里侧要设置弹性软质材料, 防止碰坏幕墙和玻璃。收工时, 应将吊篮放置在尚未安装幕墙的楼层(或地面上)固定好。

(2)已安装好的幕墙, 应设专人看管, 其上部应架设挡板遮盖, 防止上层施工时, 料具坠落损坏幕墙。上层进行电气焊作业时, 应设置专用的”接火花斗”防止火花飞溅损坏幕墙。靠近幕墙附近施工时, 亦应采取遮挡措施, 防止污染铝合金材料和破损玻璃。

(3)竣工前应用擦窗机擦洗幕墙。

3．工程验收

(1)幕墙工程验收应在建筑物完工(不包括二次装修)后进行, 验收前应将其表面擦洗干净。

(2)幕墙工程验收时应提交下列资料:

1)设计图纸、 文件、 设计修改和材料代用文件;

2)材料、 构件出厂质量证书, 型材试验报告、 结构硅酮密封胶相容性和粘结力试验报告;

3)隐蔽工程验收文件;

4)施工安装自检记录。

(3)幕墙工程质量应按观感检验和抽样检验进行检验。以一幅幕墙为检验单元, 每幅幕墙均应检验。

(4)幕墙工程观感检验, 应按下列要求进行:

1)明框幕墙框料应竖直横平; 单元式幕墙的单元拼缝或隐框 幕墙分格玻璃拼缝应坚直横平, 缝宽应均匀, 并符合设计要求;

2) 玻璃的品种、 规格与色彩应与设计相符, 色泽应基本均匀, 铝合金料不应有析碱、 发霉和镀膜脱落等现象;

3) 玻璃的安装方向应正确;

4) 金属材料的色彩应与设计相符, 色泽应基本均匀, 铝合金料不应有脱膜现象。

5) 铝合金装饰压板, 表面应平整, 不应有肉眼可察觉的变形、 疲纹或局部压碾等缺陷;

6) 幕墙的上下边及侧边封口、 沉降缝、 伸缩缝、 防震缝的处理及防雷体系应符合砖门规定。
7) 幕墙隐蔽节点的遮封装修应整齐美观。

8) 幕墙不得渗漏
