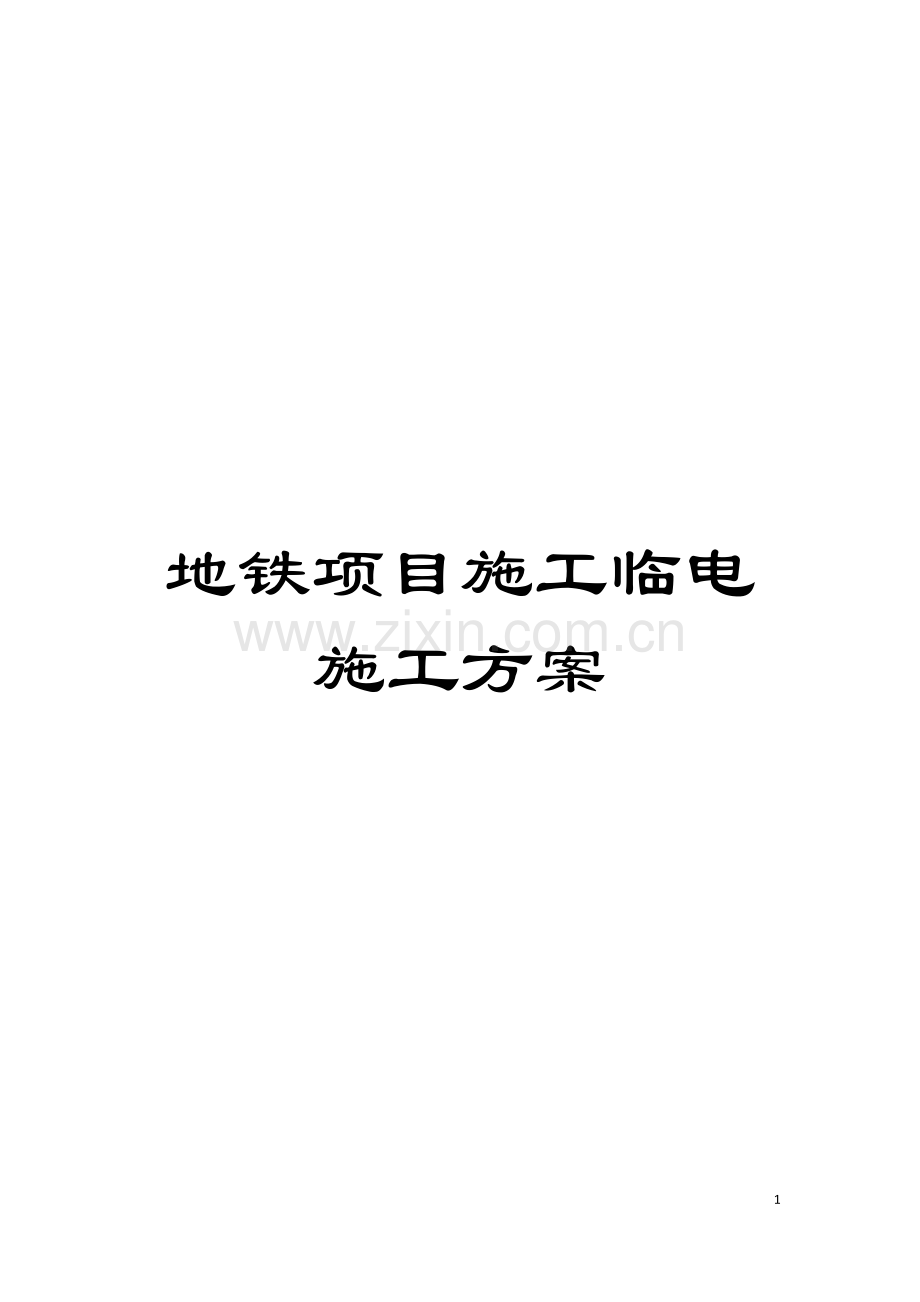

地铁项目施工临电施工方案

39

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
***********
临时用电施工方案

编制:
审核:
审批:

***********有限公司
二○一八年一月

目 录
第一章 工程概况 1
第二章 设计说明 2
第三章 负荷计算及变压器选择 4
第四章 回路电力电缆计算及截面选择 15
第五章 配电室及自备电源 20
第六章 配电箱 22
第七章 接地和接地装置设计 23
第八章 防雷设计 24
第九章 电气安全和电气防火技术措施 24
第十章 触电事故预防及应急救援预案 26
第十一章 临时用电工程检查验收规定与要求 31

第一章 工程概况
**停车场根据功能位置划分, 由东南往西北分为三部分, 东南侧为连接车站的出入场线区, 出入线长度约864m; 中部为咽喉区, 设有洗车机库、 材料堆场及厂前区, 厂前区包括综合楼( 宿舍、 食堂) ; 西北部为库房区, 库房区包括运用库、 维修( 信号、 工区) 楼、 牵引降压混合变电所及污水处理站, 雨水泵房等。
停车场位于一层, 长321m, 宽177m, 层高为9.0米, 柱网尺寸水平7.2~10.0米不等, 竖向8.0～16.4米不等; 二层为预留开发的汽车库, 层高5.0米, 二层顶覆土为1.5米, 为上部预留开发的平台, 平台上设有18栋高层住宅, 呈水平三排布置, 楼盘盖上28层, 首层层高3.9米, 其上各层层高均为2.9米, 采用剪力墙结构体系, 住宅楼左右两端约3.0米范围内的墙体及中间区域部分墙体可直接落地, 中间部位部分墙体在二层结构顶做框支转换, 结构体系为部分框支-剪力墙结构+框架结构
第二章 设计说明
( 一) 编制依据
2.1.1《施工现场临时用电安全技术规范》JGJ46- ;
2.1.2《建筑施工安全检查标准》JGJ59- ;
2.1.3《低压配电设计规范》GB50054— ;
2.1.4《供配电系统设计规范》GB50052— ;
2.1.5工程施工部署情况;
2.1.6工程现场勘测资料;
2.1.7本单位现场临时用电的有关规定和要求;
2.1.8其它有关的国家现行规范、 标准、 规程和规定;
( 二) 现场勘测及布设
2.2.1本工程现场施工考虑用电设备; 变压设备前期运输吊装及及时抢修等因素顾设置在主干道路边, 在盖体中部********) 安装1台800KVA( 1#) 提供施工区用电; 咽喉区东南侧******安装1台250KVA( 2#) 此台设备提供独立专线用电; *********安装1台630KVA( 3#) 提供施工区用电, 以上三台高压设备可由金榕北路高压环网柜接入。在南侧************叉安装1台630KVA( 4#) 提供施工用电及**********专线电源。在驻地人员增多情况下采用驻地为主、 施工为辅的供配电方式。**********安装1台800KVA( 5#) 提供施工区用电。
2.2.2 地下桩基施工时, 水泥搅拌桩机需利用＞250KVA容量箱变才能满足施工用电。
2.2.3 用电设备位置详见附图1临时用电平面布置图。
2.2.4 线路配电采用放射式。
( 三) 电气概况及基本要求:
本设计按照建设部JGJ46- 《施工现场临时用电安全技术规范》为标准。一级配电房电源由高压10KV经降压变压器输出220/380V供施工现场用电。
2.3.1、 配电系统采用中性点直接接地的TN-S接零保护系统。
2.3.2、 实行三级配电二级漏电保护原则, 以确保人身安全。
2.3.3、 塔吊、 施工电梯等大型设备采用埋地电缆从一级分配专用回路使用。
2.3.4、 现场上所有的电气设备不带电的金属部分均应与保护零线做良好的电气连接, 不得单纯采用接地保护, 保护零线不得小于相线的1/2, 且必须用绿黄双色线。
2.3.5、 在智能钢筋车间、 塔机、 施工电梯、 搅拌桩机、 木工车间及二级配电箱保护零线端子、 开关箱保护零线端子等处进行重复接地, 接地电阻值小于10欧姆, 可利用现有的人工接地体。
2.3.6、 单相负载应尽量分散到各相线上, 力求各相电流均匀, 减少零线上的电流。
2.3.7、 各级电箱均采用国家标准配电箱。

第三章 负荷计算及变压器选择
( 一) 施工现场主要用电设备表
施工现场1#配电室主要用电设备表( 东北侧)
线路
序号
设备名称
型 号
台数
额定功率
暂载率
无功功率
( kvar)
换算容量
( KVA)
车

库
1
塔机
TC-5015
2
30.2
0.2
0.7
68.856
2
塔机
TC-4015
2
24.3
0.2
0.7
55.404
3
空压机
WY-917-Y
1
55
0.2
0.7
62.7
4
灰浆搅拌机
HJ-200
2
5
0.25
0.7
11.75
5
泥水分离器
MTP250
2
15
0.25
0.7
35.25
智能钢筋
加工
6
电焊机
AT-SS315
4
12
0.3
0.85
60.24
7
滚焊机
GLJ3000-II
2
40
0.3
0.85
100.4
8
弯钢机
WJ40-1
3
3
0.25
0.7
10.575
9
断钢机
GB40
4
5.5
0.25
0.7
25.85
10
钢筋调直机

2
9.5
0.25
0.7
22.325
移动
设备
11
直螺纹套丝机

4
7.5
0.25
0.7
35.25
12
打夯机
WGYAH-1
2
3
0.25
0.7
7.05
安
装
13
切割机

2
3
0.25
0.7
7.05
14
套丝机
TQ100A
4
2.2
0.25
0.7
10.34
给排水
15
台钻

4
1.5
0.25
0.7
7.05
16
污水泵

10
5.5
0.4
0.8
72.6
17
加压泵
KDWX40
4
11
0.4
0.8
58.08
木工
车间
18
园锯机
MJ90
1
5.5
0.25
0.7
6.4625
19
砂轮机
SJ21
2
2.2
0.25
0.7
5.17
照明
20
探照卤钨灯

10
2
0.4
0.8
26.4

施工现场2#配电室主要用电设备表( 项目驻地)
序号
设备名称
型号规格
数量
容量(kw)
合计
备注
1
挂式空调
KFR-25GW/J1P
4+42
2.5
52
10~15m²
2
挂式空调
KFR-35GW/J1.5P
42+38
3.5
175
15~22m²
3
中央空调
VRV/CMS10P-5P
1+( 2)
12.5
37.5
一拖8
4
热水泵( 淋浴)
WG-05H/S
1
4.5
4.5
5T
5
热水泵( 淋浴)
WG-09H/S
1
11
11
10T
6
电热水器( 饮用)
YT03-60L
1
6
6

7
电热水器( 饮用)
YT03-120L
2
12
24

8
室内照明灯具
NWQ04 4W(40×0.1W/L)
84+120
0.036
88.32
10m²600*600
9
室外照明灯具
NWQ04 8W(40×0.1W/L)
8
0.072
0.576
15m²1200*600
10
换气扇
600
5+22
0.15
4.05
600*600
11
排风扇
APC15-FA6
21
0.013
0.273
6寸
12
排风扇
轴流风机
2+1
0.25
0.75
14寸3530
m³/h
13
排风扇
轴流风机
4+2
0.37
2.22
16寸5400
m³/h
14
球场灯
TGD5228
2+11
0.3
3.9
6芯
15
电脑

46
0.35
16.1

16
饮水机
YR1226S-W
5+10
0.42
6.3

17
茶具

12
1.3
15.6

18
洗衣机
XQB65-185
4+2
0.42
2.52

19
消毒柜
ZTP380H-1
2+1
0.85
2.55

20
灭蚊灯
UVA紫光灯
4+4
0.4
3.2
80m²
21
冰箱
C-QBSL-1.3S
1+1
0.43
0.86
1300L
22
蒸饭机
BST-ZFG001
( 2) +1
12
36
10盘/100人
23
交流变压器
SG/SBK-30KVA
3
25
75

施工现场3#配电室主要用电设备表( 东南侧)
线路
序号
设备名称
型 号
台数
额定功率
暂载率
无功功率
( kvar)
换算容量
( KW)
综
合
楼
及
咽
喉
区
1
塔机
TC-5015
1
30.2
0.2
0.7
34.428
2
塔机
TC-4015
2
24.3
0.2
0.7
55.404
3
施工电梯
SC200G/200G
2
44
0.2
0.7
100.32
4
水泥搅拌桩机
SP-5A
1
120
0.3
0.85
136.8
5
挤压式灰浆泵
P2-5B
1
11
0.25
0.7
12.925
6
泥水分离器
MTP250
1
15
0.25
0.7
17.625
移动
设备
7
电焊机
AT-SS315
4
15
0.3
0.85
75.3
8
打夯机
WGYAH-1
2
3
0.25
0.7
7.05
安
装
9
切割机

2
2.2
0.25
0.7
5.17
10
套丝机
TQ100A
2
2.2
0.25
0.7
5.17
给排水
11
台钻

2
2.2
0.25
0.7
5.17
11
污水泵

2
3
0.25
0.7
7.05
钢
筋
加
工
区
12
加压泵
KDWX40
2
5.5
0.25
0.7
12.925
13
弯钢机
WJ40-1
2
9.5
0.25
0.7
22.325
14
断钢机
GB40
1
7.5
0.25
0.7
8.8125
15
钢筋调直机

2
9.5
0.25
0.7
22.325
16
螺纹套丝机

4
7.5
0.25
0.7
35.25
照明
17
探照卤钨灯

16
1
0.4
0.8
21.12

施工现场4#配电室主要用电设备表( 劳务驻地、 西南侧)
线路
序号
设备名称
型 号
台数
额定功率
暂载率
无功功率
( kvar)
换算容量
( KW)
咽喉区及洗车线
1
塔机
TC-4015
2
24.3
0.2
0.7
55.404
2
空压机
WY-917-Y
1
55
0.2
0.7
62.7
3
水泥搅拌桩机
SP-5A
1
120
0.2
0.7
136.8
4
泥水分离器
MTP250
1
15
0.25
0.7
17.625
智能钢筋
加工
5
电焊机
AT-SS315
2
12
0.3
0.85
30.12
6
滚焊机
GLJ3000-II
1
40
0.3
0.85
47
7
弯钢机
WJ40-1
2
3
0.25
0.7
7.05
8
断钢机
GB40
2
3
0.25
0.7
7.05
9
钢筋调直机

2
3
0.25
0.7
7.05
移动
设备
10
直螺纹套丝机

2
5.5
0.25
0.7
12.925
11
打夯机
WGYAH-1
2
3
0.25
0.7
7.05
给排水
12
型材切割机

2
2.2
0.25
0.7
5.17
13
污水泵

5
3
0.4
0.8
19.8
木工
车间
14
加压泵
KDWX40
1
15
0.4
0.8
19.8
15
园锯机
MJ90
5
3
0.25
0.7
17.625
16
砂轮机
SJ21
2
2.2
0.25
0.7
5.17
驻地
17

1
120
0.25
0.7
136.25
照明
18
探照卤钨灯

8
1
0.4
0.8
10.56

施工现场5#配电室主要用电设备表
线路
序号
设备名称
型 号
台数
额定功率
暂载率
无功功率
( kvar)
换算容量
( KVA)
车

库
1
塔机
TC-5015
2
30.2
0.2
0.7
68.856
2
塔机
TC-4015
2
24.3
0.2
0.7
55.404
3
空压机
WY-917-Y
1
55
0.2
0.7
62.7
4
泥水分离器
MTP250
2
15
0.25
0.7
35.25
智能钢筋
加工
5
电焊机
AT-SS315
4
12
0.3
0.85
60.24
6
滚焊机
GLJ3000-II
1
40
0.3
0.85
50.2
7
弯钢机
WJ40-1
2
3
0.25
0.7
7.05
8
断钢机
GB40
2
3
0.25
0.7
7.05
9
钢筋调直机

2
3
0.25
0.7
7.05
移动
设备
10
直螺纹套丝机

2
5
0.25
0.7
11.75
11
打夯机
WGYAH-1
2
3
0.25
0.7
7.05
安
装
12
切割机

2
3
0.25
0.7
7.05
13
套丝机
TQ100A
4
2.2
0.25
0.7
10.34
给排水
14
台钻

4
1.5
0.25
0.7
7.05
15
污水泵

10
5.5
0.4
0.8
72.6
16
加压泵
KDWX40
2
11
0.4
0.8
29.04
木工
车间
17
园锯机
MJ90
1
3
0.25
0.7
3.525
18
砂轮机
SJ21
2
2.2
0.25
0.7
5.17

19
探照卤钨灯

16
1
0.4
0.8
21.12

( 二) 用电设备计算说明:
用电设备的额定功率或额定容量指铭牌上的数据, 对于不同负载持续率( 暂载率) 下的额定功率或额定容量应换算成统一负载持续下的有功功率, 即设备功率KW。
1、 连续工作制电动机的设备功率等于额定功率。
2、 短时工作制或周期工作制电动机设备功率是指将额定功率换算为统一负载持续下的有功功率。采用本次计算的办法( 需要系数) 计算负荷时, 按下式计算:
PS=2PE JC
3、 电焊机的设备功率是将额定容量换算到负载持续率JC为100%有功功率:
PE=SE JC COSф( KW)
4、 照明设备功率是指灯泡标出的设备功率, 气体放电灯的设备功率为灯管额定功率加镇流器的功率损耗( 荧光灯加20%, 荧光高压汞灯、 钠灯及镝灯加8%) 。
( 三) 、 总配电箱负荷计算及变压器选择
1#总配电箱负荷计算及变压器选择
1) 按需要系数法分组计算:
( 1) 塔吊、 空压机
Kx1＝0.2　　cosф=0.7　 tgф=1.021
Pjs1=Kx1Ps1=0.2×{0.7*( 2*30.2) +( 2*24.3) +55}=186.96KW
Qjs1=Pjs1tgф=186.96×1.021=190.88KVar
( 2) 电焊机、 滚焊机:
Kx2=0.3 cosФ=0.85 tgФ=1.021
Pjs2=kx2Ps2=0.3×{0.85*(4*12+2*40)}= 160.64KW
Qjs2=Pjs2tgФ=160.64×1.021=164.01KVar
( 3) 弯钢机、 断钢机、 打夯机、 切割机、 调直机、 套丝机、 台钻、 电动工具、 圆锯机、 砂轮机、 捣鼓器
Kx3=0.25 cosФ=0.7 tgФ=0.54
Pjs=Kx3Ps3=0.25×{0.7*(156.7)}=184.13KW
Qjs3=Pjs3tgФ=184.13×0.54=99.42KVar
( 4) 水泵、 灯具:
Kx4=0.4 cosФ=0.8 tgФ=0.75
Pjs4=Kx4Ps4=0.4×{0.8*(55+44+20)}=157.08KW
Qjs4=Pjs4tgФ=157.08×0.75=117.81KVar
2) 、 计算设备总容量:
PS=ΣSjs1-4=186.96+160.64+184.13+157.08=688.81KW
Qs=ΣSjs1-4=190.88+164.01+99.42+117.81=572.12KVar
同期系数Kp=0.9 Kq=0.95
Pjs=KqPs=0.9×688.81=619.93KW
Qjs=KqQs=0.95×572.12=543.52KVar
Sjs总= Pjs2+Qjs2 = 619.932+543.522 =824KVA
3) 、 变压器容量选择:
1#配电箱计算最大满负荷总视在功率824KVA, 现场配置1台800KVA的箱式变压器。基本满足供电需求。
2#配电箱负荷计算及变压器选择
1) 按需要系数法分组计算:
1#办公楼1.5P空调制冷功率3.5KW, 输出为3.3KW( 厂家功率) 以5小时计算前1H=3.3KW后续4H制冷到达恒温输出20％功率 0.66*4/H=( 2.64KW+3.3KW) *10套59.4KW, 此设备使用时间集中8:00~12:00/14:00~18:00;办公楼1P空调制冷功率2.5KW70％计算( 1.75*6H*2) =12.5KW,办公楼1.5P空调制冷功率3.5KW20％计算( 0.7*6H*3) =12.6KW,
N=84.5kw Kx= 0.4 COSφ= 0.9
ΣPe=1Pn=84.5×=42.25
Pj1=KxΣPe=0.4×42.25=59.15kw Qj1=Pj1×tgφ=59.15×0.9=53.23kvar
按工作时间空调使用容量: 37.422kva; 下班时间空调使用容量: 15.808kva
2#办公楼1.5P空调制冷功率3.5KW, 输出为3.3KW( 厂家功率) 以5小时计算前1H=3.3KW后续4H制冷到达恒温输出20％功率 0.66*4/H=( 2.64KW+3.3KW) *7套41.58KW, 此设备使用时间集中8:00~12:00/14:00~18:00; 办公楼1.5P空调制冷功率3.5KW20％计算( 0.7*6H*2) =8.4KW,
N=49.98kw Kx= 0.4 COSφ= 0.9
ΣPe=1Pn=49.98×=24.99
Pj1=KxΣPe=0.4×42.25=35kw Qj1=Pj1×tgφ=35×0.9=31.48kvar
按工作时间空调使用容量: 26.195kva; 下班时间空调使用容量: 5.28kva
3#楼会议室使用频率3H/天, 中央空调20KW、 照明用电2KW、 电脑及其它用电5kw合计25KW*3=75KW
Kx= 0.4 COSφ= 0.9 ΣPe=1Pn=75×=37.5
Pj2=KxΣPe=0.4×37.5=52.5kw Qj2=Pj1×tgφ=52.5×0.9=47.25kvar
按工作时间空调使用容量: 47.25kva;
厨房小餐厅使用频率0.5H/天, 中央空调额定功率25KW*0.5=12.5KW; 员工餐厅1.5P空调制冷功率3.5KW, 输出为3.3KW( 厂家功率) 以天2小时计算 *5套33KW; 厨房库房1P空调制冷功率2.5KW80％计算( 2*6H*1) =18KW
Kx= 0.4 COSφ= 0.9 ΣPe=1Pn=63.5×=31.75
Pj2=KxΣPe=0.4×31.75=44.45kw Qj2=Pj1×tgφ=44.45×0.9=40.005kvar
住宿区空调使用时间集中12:00~14:00/18:00~次日8:00, 24H制使用8H。1.0P空调制冷功率2.5KW, 输出为2.2KW( 厂家功率) 以8小时计算前1H=2.2KW后续3H制冷到达恒温输出30％功率, 4H制冷到达恒温输出10％功率
2.2kw+( 2.2*3*0.3) +( 2.2*4*0.1) *58套=293.48KW
Kx= 0.4 COSφ= 0.9 ΣPe=1Pn=293.48×=146.74
Pj2=KxΣPe=0.4×146.74=205.44kw Qj2=Pj1×tgφ=205.436×0.9=184.89kvar
办公区灯具1#楼( 0.036*22) +( 0.072*3) *6H=6.048KW; 2#楼( 0.036*7) +( 0.072*5) *6H=3.672KW; 3#楼( 0.072*8) *2H=1.152KW; 住宿区( 0.036*71) *4H=10.224KW; 餐厅、 卫生间、 沐浴区( 0.036*33) *3H=3.564KW
N=6.048+3.672+1.152+10.224+3.564=24.66kw Kx= 0.5 COSφ= 0.9
ΣPe=1Pn=24.66×=12.33
Pj2=KxΣPe=0.4×12.33=17.27kw Qj2=Pj1×tgφ=17.27×0.9=15.54kvar
按通用灯具照明使用容量: 15.54kva;
办公区电脑( 0.35*46) *8H*40％=51.52KW; 饮水机( 0.42*30) *4H*20％=10.08KW; 排风扇、 抽风机( 0.05*33) *8H*40％=5.28KW; 茶具( 1.3*13) *2H*20％=6.76KW
N=51.52+10.08+5.28+6.76=73.64kw Kx= 0.6 COSφ= 1
ΣPe=1Pn=73.64×=36.82
Pj2=KxΣPe=0.4×36.82=51.55kw Qj2=Pj1×tgφ=51.55×1=51.548kvar
空气能热水泵4.5*6H=27KW; 饮用热水器6*3H=18KW; 抽风机( 0.37*3) 3H=3.33KW; 蒸饭车12*3H=36KW; 厨房冰箱0.43*12H=5.16KW
N=27+18+3.33+36+5.16=89.49kw Kx= 0.4 COSφ= 0.9
ΣPe=1Pn=89.49×=44.75
Pj2=KxΣPe=0.4×44.75=62.65kw Qj2=Pj1×tgφ=62.65×0.9=56.383kvar
2) 、 变压器容量选择:
2#配电箱计算项目管理驻地PJ( 总负荷528.01) KW; QJ( 总容量) 用电周期未在同步进行取工作时间产生容量234.338kvar作为高压申请容量, 其余205.978kva为避开高峰期用电容量。YBM-12/0.4-250/315KVA一台满足需求。
3#总配电箱负荷计算及变压器选择
1) 按需要系数法分组计算:
( 1) 塔吊、 施工电梯
Kx1＝0.2　　cosф=0.7　 tgф=1.021
Pjs1=Kx1Ps1=0.2×{0.7*( 1*30.2) +( 2*24.3) +88}=190.15KW
Qjs1=Pjs1tgф=190.15×1.021=194.15KVar
( 2) 电焊机、 水泥搅拌桩机:
Kx2=0.3 cosФ=0.85 tgФ=1.021
Pjs2=kx2Ps2=0.3×{0.85*(2*15+110)}= 175.7KW
Qjs2=Pjs2tgФ=175.5×1.021=179.38KVar
( 3) 弯钢机、 断钢机、 打夯机、 切割机、 调直机、 套丝机、 台钻、 电动工具、 圆锯机、 砂轮机、 捣鼓器
Kx3=0.25 cosФ=0.7 tgФ=0.54
Pjs=Kx3Ps3=0.25×{0.7*(88.7)}=104.2KW
Qjs3=Pjs3tgФ=104.2×0.54=56.28KVar
( 4) 水泵、 灯具:
Kx4=0.4 cosФ=0.8 tgФ=0.75
Pjs4=Kx4Ps4=0.4×{0.8*(55+30+16)}=133.3KW
Qjs4=Pjs4tgФ=133.3×0.75=99.99KVar
2) 、 计算设备总容量:
PS=ΣSjs1-4=175.7+104.2+211.5+ 133.3=624.7KW
Qs=ΣSjs1-4=179.38+56.28+114.21+99.99=449.86KVar
同期系数Kp=0.9 Kq=0.95
Pjs=KqPs=0.9×624.7=562.23KW
Qjs=KqQs=0.95×449.86=427.37KVar
Sjs总= Pjs2+Qjs2 = 562.232+427.372 =706.22KVA
3) 、 变压器容量选择:
3#配电箱计算最大满负荷总视在功率706.22KVA, 现场配置1台630KVA的箱式变压器。基本满足供电需求。
4#总配电箱负荷计算及变压器选择
1) 按需要系数法分组计算:
( 1) 塔吊、 空压机
Kx1＝0.2　　cosф=0.7　 tgф=1.021
Pjs1=Kx1Ps1=0.2×{0.7*( 2*24.3) +55+120}=223.6KW
Qjs1=Pjs1tgф=223.6×1.021=228.2KVar
( 2) 电焊机、 滚焊机:
Kx2=0.3 cosФ=0.85 tgФ=1.021
Pjs2=kx2Ps2=0.3×{0.85*(2*12+1*40)}=80.32KW
Qjs2=Pjs2tgФ=80.32×1.021=82KVar
( 3) 弯钢机、 断钢机、 打夯机、 切割机、 调直机、 套丝机、 圆锯机、 砂轮机、 捣鼓器( 劳务人员驻地)
Kx3=0.25 cosФ=0.7 tgФ=0.54
Pjs=Kx3Ps3=0.25×{0.7*(137.8+120)}=257.8KW
Qjs3=Pjs3tgФ=257.8×0.54=139.22KVar
( 4) 水泵、 灯具:
Kx4=0.4 cosФ=0.8 tgФ=0.75
Pjs4=Kx4Ps4=0.4×{0.8*(15+15+8)}=50.16KW
Qjs4=Pjs4tgФ=50.16×0.75=37.62KVar
2) 、 计算设备总容量:
PS=ΣSjs1-4=223.6+80.32+257.8+50.16=611.88KW
Qs=ΣSjs1-4=228.2+82+139.22+37.62=487.04KVar
同期系数Kp=0.9 Kq=0.95
Pjs=KqPs=0.9×611.88=581.29KW
Qjs=KqQs=0.95×487.04=438.33KVar
Sjs总= Pjs2+Qjs2 = 581.292+438.332 =728.032KVA
3) 、 变压器容量选择:
4#配电箱计算最大满负荷总视在功率728.032KVA, 现场配置1台630-800KVA的箱式变压器。完全满足供电需求。
5#总配电箱负荷计算及变压器选择
1) 按需要系数法分组计算:
( 1) 塔吊、 空压机
Kx1＝0.2　　cosф=0.7　 tgф=1.021
Pjs1=Kx1Ps1=0.2×{0.7*( 2*30.2) +( 2*24.3) +55}=186.96KW
Qjs1=Pjs1tgф=186.96×1.021=190.88KVar
( 2) 电焊机、 滚焊机:
Kx2=0.3 cosФ=0.85 tgФ=1.021
Pjs2=kx2Ps2=0.3×{0.85*(4*12+1*40)}= 110.44KW
Qjs2=Pjs2tgФ=110.44×1.021=112.76KVar
( 3) 弯钢机、 断钢机、 打夯机、 切割机、 调直机、 套丝机、 台钻、 圆锯机、 砂轮机、 捣鼓器、 泥浆分离器
Kx3=0.25 cosФ=0.7 tgФ=0.54
Pjs=Kx3Ps3=0.25×{0.7*(92.2)}=108.34KW
Qjs3=Pjs3tgФ=108.34×0.54=58.5KVar
( 4) 水泵、 灯具:
Kx4=0.4 cosФ=0.8 tgФ=0.75
Pjs4=Kx4Ps4=0.4×{0.8*(55+22+16)}=122.76KW
Qjs4=Pjs4tgФ=122.76×0.75=92.07KVar
2) 、 计算设备总容量:
PS=ΣSjs1-4=186.96+110.44+108.34+122.76=528.5KW
Qs=ΣSjs1-4=190.88+112.76+58.5+92.07=454.21KVar
同期系数Kp=0.9 Kq=0.95
Pjs=KqPs=0.9×528.5=475.65KW
Qjs=KqQs=0.95×454.21=431.5KVar
Sjs总= Pjs2+Qjs2 = 475.652+431.52 =642.21KVA
3) 、 变压器容量选择:
5#配电箱计算最大满负荷总视在功率642.21KVA, 现场配置1台630KVA的箱式变压器。基本满足供电需求。
第四章 电力电缆计算及截面选择
4.1电力电缆载流量表
额定电压
8.7/10 (8.7/15)KV
型号
YJV YJLV YJY YJLY YJV22 YJLV22 YJV23 YJLV23 JYV32 YJLV32 YJV33 YJLY33
芯数
三芯
敷设方式
空气
土壤
导体材质
铜
铝
铜
铝
标称截面
25MM²
120
90
125
100
35MM²
140
110
155
120
50MM²
165
130
180
140
70MM²
210
165
220
170
95MM²
255
200
265
210
120MM²
290
225
300
235
150MM²
330
225
340
260
185MM²
375
295
380
300
240MM²
435
345
445
350
300MM²
495
390
500
395
400MM²
565
450
520
450
4.2电缆截面计算与选择
4.2.1负荷额定功率:40塔吊: 24.3KW
计算额定电流: Ijs=P/U/√2/cosφ = 24300/380/1.414/0.7 = 64.6A
考虑环境因素和敷设方式的影响留30％的余量, 即: 64.6×( 1+30％) =83.98A
依据总表可选择25mm²铜芯、 35mm²铝芯电缆合适, 即: YJLV-3×35+2×16, 它的安全载流量是120A。
断路器选择: 断路器的额定电流应大于线路计算电流的1.1~1.5倍, In=1.2Ijs=1.2×83.98=100.75A
经过上面的计算, 选择100A微型塑壳式断路器,如: DZ47-100/3P In=100A。
4.2.2负荷额定功率:50塔吊: 30.2KW
计算额定电流: Ijs=P/U/√2/cosφ = 30200/380/1.414/0.7 = 80.2A
考虑环境因素和敷设方式的影响留30％的余量, 即: 80.2×( 1+30％) =104.26A
依据总表可选择25mm²铜芯、 50mm²铝芯电缆合适, 即: YJLV-3×50+2×25, 它的安全载流量是140A。
断路器选择: 断路器的额定电流应大于线路计算电流的1.1~1.5倍, In=1.2Ijs=1.2×83.98=125.2A
经过上面的计算, 选择150A塑壳式断路器,如: DZ20L-150/4P In=150A。
4.2.3负荷额定功率:空压机: 55KW
计算额定电流: Ijs=P/U/√2/cosφ = 55000/380/1.414/0.7 = 146.23A
考虑环境因素和敷设方式的影响留20％的余量, 即: 146.23×( 1+20％) =175.48A
依据总表可选择50mm²铜芯、 95mm²铝芯电缆合适, 即: YJLV-3×95+2×50, 它的安全载流量是210A。
断路器选择: 断路器的额定电流应大于线路计算电流的1.1~1.5倍, In=1.2Ijs=1.2×175.48=210.5A
经过上面的计算, 选择250A塑壳式断路器,如: DZ20L-250/4P In=250A。
4.2.4负荷额定功率:水泥搅拌桩机: 120KW
计算额定电流: Ijs=P/U/√2/cosφ = 1 0/380/1.414/0.7 = 319A
考虑环境因素和敷设方式的影响留20％的余量, 即: 319×( 1+20％) =350.9A
依据总表可选择150mm²铜芯、 240mm²铝芯电缆合适, 即:
