香港虹润测量显示控制仪说明书

35
2020年4月19日
文档仅供参考，不当之处，请联系改正。

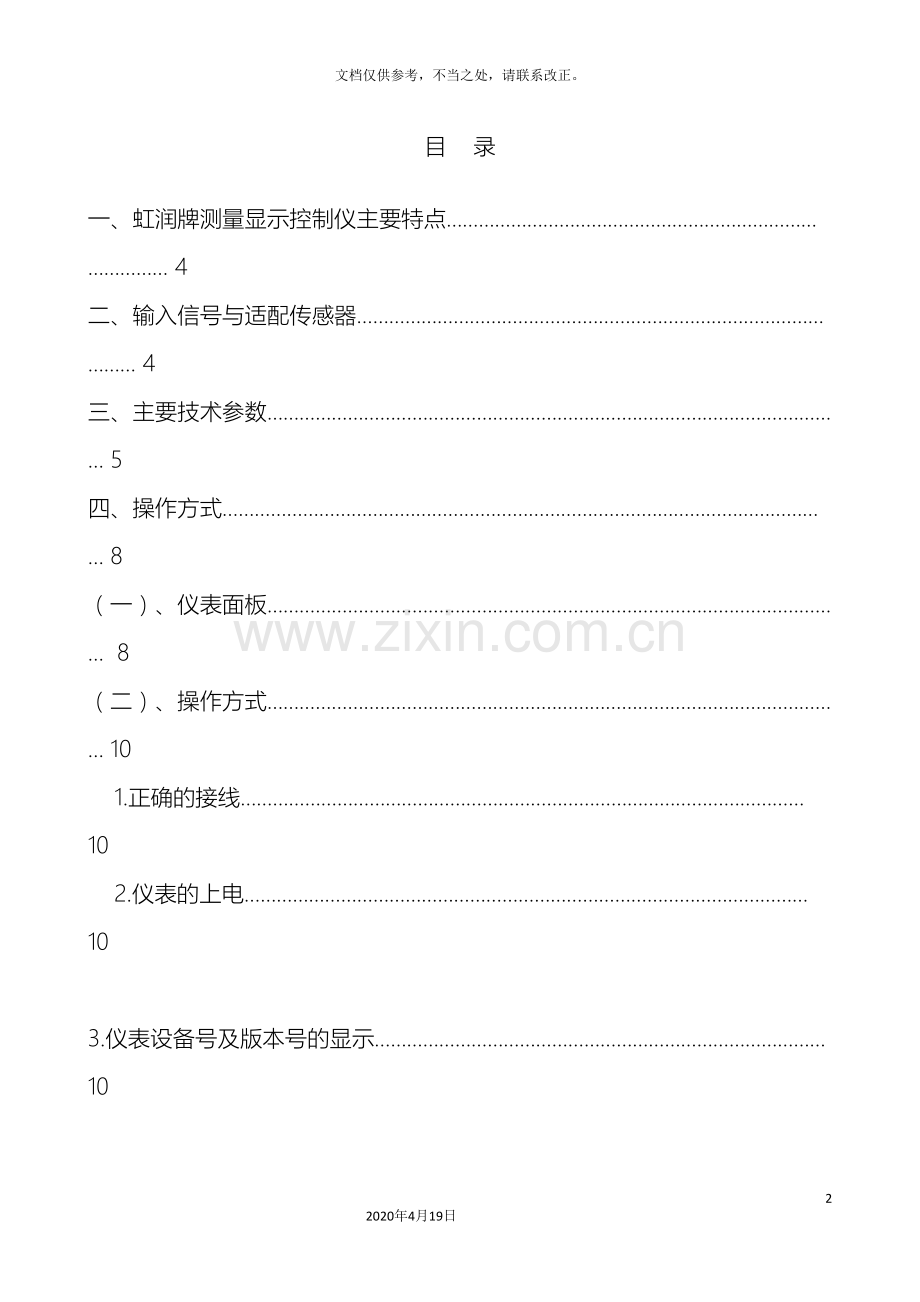

目 录

一、虹润牌测量显示控制仪主要特点………………………………………………………………………… 4
二、输入信号与适配传感器…………………………………………………………………………………… 4
三、主要技术参数……………………………………………………………………………………………… 5
四、操作方式…………………………………………………………………………………………………… 8
（一）、仪表面板……………………………………………………………………………………………… 8
（二）、操作方式……………………………………………………………………………………………… 10
1.正确的接线…………………………………………………………………………………………… 10
2.仪表的上电…………………………………………………………………………………………… 10
3.仪表设备号及版本号的显示………………………………………………………………………… 10
4.控制参数（一级参数）设定………………………………………………………………………… 12
（三）、返回工作状态………………………………………………………………………………………… 14
（四）、控制输出方式………………………………………………………………………………………… 14
1.断偶与超量程指示及报警…………………………………………………………………………… 14
2.控制（或报警）输出状态…………………………………………………………………………… 15
五、控制举例………………………………………………………………………………………………… 16
六、校对方式………………………………………………………………………………………………… 19
七、变送控制输出校对及更改……………………………………………………………………………… 19
八、输入板说明……………………………………………………………………………………………… 20
九、安装与使用……………………………………………………………………………………………… 22
1.表盘开孔尺寸(单位：mm) …………………………………………………………………………… 22
2.仪表的接线…………………………………………………………………………………………… 23
3.配线上的注意………………………………………………………………………………………… 23
十、维护与保养……………………………………………………………………………………………… 24
十一、接线图………………………………………………………………………………………………… 27
十二、虹润牌测量显示仪型谱表…………………………………………………………………………… 31
十三、虹润牌测量显示控制仪型谱表……………………………………………………………………… 32
十四、虹润牌测量显示四限控制仪型谱表………………………………………………………………… 33
十五、仪表二级参数设定…………………………………………………………………………………… 36
十六、随机文件及附件……………………………………………………………………………………… 41
十七、仪表改型……………………………………………………………………………………………… 41
十八、仪表配线举例………………………………………………………………………………………… 42

承蒙惠购本控制器不胜感激。敬请事先详阅本《操作手册》，以便于准确使用。
注：记载内容因为改进将会不经预告予以变更，敬请谅解。如有不详之处，请与本公司技术服务部联系。本控制器虽然经过严格的品质管理、制造、出厂，但万一遇有发生不正常事项或意外之处，敬请通知本公司营业经办人、技术服务部或附近本公司代理商为感。

虹润牌测量显示控制仪外形图：
型 号
HR-WP-C.S40系列
HR-WP-C90系列
HR-WP-C.S80系列
仪表外形

外形尺寸
宽×高×深
C40系列：96×48×105mm
S40系列：48×96×105mm
宽×高×深
C90系列：96×96×105mm
宽×高×深
C80系列：160×80×140mm
S80系列：80×160×140mm
型 号
HR-WP-C10系列
HR-WP-C70系列
仪表外形

外形尺寸
宽×高×深
C10系列：48×48×105mm
宽×高×深
C70系列：72×72×105mm
型 号
HR-WP-TS80系列（竖式）
HR-WP-TC80系列（横式）
仪表外形

外形尺寸
宽×高×深
80×160×140mm
宽×高×深
160×80×140mm
一、虹润牌测量显示控制仪主要特点
◎适用于各种温度、压力、液位、速度、长度等物理量的测量控制。
◎采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。
◎光柱显示控制仪集数字测量显示和模拟测量显示于一体，以方便直观的与其它测量参数进行比较。
◎向用户开启了仪表内部参数(包括输入类型、输出参数、通讯参数等)的设定界面。
◎采用最新无跳线技术，只需设定仪表内部参数，即可随意改变仪表的输入信号类型。
◎支持多机网络通讯，具有多种标准串行双向通讯功能可选。配用坤瑞工控组态平台软件，可方便地实现仪表与上位机进行联网监控管理。
◎全新概念的电脑数字自动调校，全数字化冷端补偿。设定参数密码锁定，断电后永久保存。
◎经过ISO9001国际质量体系认证，品质可靠。
二、输入信号与适配传感器
1.配用标准分度号温度传感器

分度号
分辨率 ℃
配用传感器
测量范围
输
入
信
号
B
1
铂30 - 铂6铑
400～1800℃
S
1
铂10 - 铂
0～1600℃
K
1
镍铬 - 镍硅
0～1300℃
E
1
镍铬 - 康铜
0～1000℃
J
1
铁 - 康铜
0～1200℃
T
0.1
铜 - 康铜
200～400℃
WRe
1
钨3 - 钨25
0～2300℃
Pt100
1
铂热电阻R0=100Ω
-199～650℃
Pt100.1
0.1
铂热电阻R0=100Ω
-199.9～320.0℃
Cu50
0.1
铜热电阻R0=50Ω
-50.0～150.0℃
2.配用标准信号变送器：

标准信号的变化范围
输入阻抗
配用变送器
测量范围
输
入
信
号
各种mV信号
≥10MΩ
霍尔变送器
根据用户需要自由设定。
0～10mA
≤500Ω
与DDZ -Ⅱ型仪表配套
4～20mA
≤250Ω
与DDZ -Ⅲ型仪表配套
0～5V
≥250kΩ
与DDZ -Ⅱ型仪表配套
范围：-1999～9999字
1～5V
≥250kΩ
与DDZ -Ⅲ型仪表配套
30～350Ω

与远传压力电阻配套
★ 特殊要求的请在定货时说明。
三、主要技术参数
输入信号 模拟量 电 偶：标准热电偶──B、S、K、E、J、T、WRe等
电 阻：标准热电阻──Pt100、Pt100.1、Cu50等或远传压力电阻
电 流：0～10mA、4～20mA、0～20mA等──输入阻抗≤250Ω
电 压：0～5V、1～5V、mV等──输入阻抗≥250kΩ
测量范围 -1999～9999字
测量精度 0.2％FS±1字或0.5％FS±1字
分 辨 率 1、0.1、0.01或0.001字
显示方式 -1999～9999测量值显示
-1999～9999设定值显示
0～100%测量值光柱显示
发光二极管工作状态显示
光柱精度 光柱显示精度为1%
输出信号 模拟量输出 DC0～10mA(负载电阻≤750Ω) DC4～20mA(负载电阻≤500Ω)
DC0～5V (输出电阻≤250Ω) DC1～5V (输出电阻≤250Ω)
开关量输出 继电器控制输出─继电器ON/OFF带回差。
触点容量：AC220V/3A；DC24/6A（阻性负载）
可控硅控制输出─SCR(可控硅过零触发脉冲)输出，可触发可控硅：400V/0.5A
固态继电器输出─SSR(固态继电器控制电压信号)输出，6～24V/30mA
通讯输出 接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232C，RS-422等
波 特 率─300～9600bps内部自由设定
馈电输出 DC24V，负载能力≤30mA
报警方式 可选择1～4限报警，LED指示。
报警方式为继电器ON/OFF带回差（用户可自由设定）
报警精度 ±1字
温度补偿 0～50℃数字式温度自动补偿
参数设定 面板轻触式按键数字设定
参数设定值断电后永久保存
参数设定值密码锁定
保护方式 输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
输入超/欠量程报警
电源欠压自动复位
工作异常自动复位（Watch Dog）
联机通讯 通讯为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），亦可由用户特殊要求，
波特率300～9600bps可由仪表内部参数自由设定。接口和主机采用光电隔离.提高系统的
可靠性及数据的安全性。通讯距离可达1公里，上位机可采集各种信号与数据，构成能源管
理和控制系统。配用坤瑞工控组态平台软件，可实现多台仪表与一台或多台微机进行联机
通讯，系统采用主──从通讯方式，能方便的构成各种能源管理和控制系统。整个控制回
路只需一根二（三、四）芯电缆，即可实现与上位机通讯，上位微机可呼叫用户设定的设
备号，随时调用各台仪表的现场数据，并可进行仪表内部参数设定。
使用环境 环境温度 0～50℃
相对湿度 ≤85%RH ·避免强腐蚀气体
供电电压 常 规 型 AC220V%(50Hz±2Hz)线性电源供电
特 殊 型 AC90～260V─开关电源供电
DC24V±2V─开关电源供电
功 耗 ≤5W（AC220V线性电源供电）
≤4W（AC90～265V开关电源供电）
≤4W（DC24V开关电源供电）
结 构 标准卡入式
重 量 700g(AC220V线性电源供电)
500g(开关电源供电)
四、操作方式
(一)仪表面板
1.虹润牌光柱显示控制仪面板

2.虹润牌显示控制仪面板

名 称
内 容
操
作
键

参数设定选择键
能够记录已变更的设定值
能够按序变换参数
能够变换显示或参数
▼
设定值减少键
变更设定时，用于减少数值
连续按压，将快速减少数值
▲
设定值增加键
变更设定时，用于增加数值；连续按压，将快速增加数值
带打印功能时，用于手动打印
复位（RESET）键
程序自检。(面板不标出)
显
示
器
测量值PV显示器
显示测量值
在参数设定状态下，显示参数符号或设定值
测量值光柱显示器
显示测量值对应的百分比
指
示
灯
(ALM1) (红)
第一报警指示灯
第一报警ON时亮灯
(ALM2) (绿)
第二报警指示灯
第二报警ON时亮灯
(ALM3) (红)
第三报警指示灯
第三报警ON时亮灯
一般不提供需要时订货说明
(ALM4) (绿)
第四报警指示灯
第四报警ON时亮灯
一般不提供需要时订货说明
(二)操作方式
操作以HR-WP-TS803为例介绍。其它机型操作方式类同。
1.正确的接线
仪表卡入表盘后，请参照仪表随机接线图接妥输入、输出及电源线，并请确认无误。
2.仪表的上电
本仪表无电源开关，接入电源即进入工作状态。
3.仪表设备号及版本号的显示
仪表在投入电源后，可立即确认仪表设备号及版本号。
自检完毕后，仪表自动转入工作状态，PV显示当前测量值，光柱显示当前测量值所对应的百分比。如要求再次自检，可按一下面板右下方的复位键（面板不标出位置），仪表将重新进入自检状态。

★ 注：模拟量输入──显示（1──A）
频率输入──显示（1──F）
计数器──显示（1──C）
★ 注：分度号显示参数表：
显 示
B
S
K
E
T
J
L
C
分度号
B
S
K
E
T
J
WRe
Cu50
显 示
P
P0
A
0
1
2
3

分度号
Pt100
Pt100.1
特殊规格
0～10mA
4～10mA
0～5V
1～5V

4.控制参数（一级参数）设定
(1)控制参数的种类
在仪表PV测量值显示状态下，按压SET键，仪表将转入控制参数设定状态。每按SET键即照下列顺序变换参数(一次巡回后随即回至最初项目)。各设定参数如下表所示：
符号
名称
设定范围
说 明
出厂预定值
CLK
设定参数禁锁
CLK=00
无禁锁（一级参数可修改）
00
CLK≠00，132
禁 锁（一级参数不可修改）
CLK=132
无禁锁（一级参数、二级参数可修改）
AL1
第一报警值
-1999～9999
显示第一报警的报警设定值
其它功能请参照(AL1.AL2.的说明)，订货时提出
50或50.0
AL2
第二报警值
-1999～9999
显示第二报警的报警设定值
其它功能请参照(AL1.AL2.的说明)，订货时提出
50或50.0
AL3
第三报警值
-1999～9999
显示第三报警的报警设定值
其它功能请参照(AL1.AL2.的说明)，订货时提出
50或50.0
AL4
第四报警值
-1999～9999
显示第四报警的报警设定值
其它功能请参照(AL1.AL2.的说明)，订货时提出
50或50.0
AH1
第一报警回差
0～9999
显示第一报警的回差值
02或2.0
AH2
第二报警回差
0～9999
显示第二报警的回差值
02或2.0
AH3
第三报警回差
0～9999
显示第三报警的回差值
02或2.0
AH4
第四报警回差
0～9999
显示第四报警的回差值
02或2.0
★ 仪表参数设定时，PV显示器将作为设定参数符号显示器及设定值显示器。每一参数设定过程都分作二次完成。即：PV先显示参数符号，接下来显示对应于该符号含义的具体参数值。
★ 根据仪表型号不同有不予显示的参数，尚请注意。
(2)参数设定方式
以下以HR-WP-T803为例，说明参数设定方式及过程。(设定上限报警目标值为100℃)

在PV显示测量值的状态下，按压SET键，直到屏幕显示第一报警参数符号AL1。
在PV显示AL1的状态下，按压SET键， PV显示第一报警设定值。
在PV显示第一报警设定值的状态下，按▲键，程序自动快速加1，直至等于报警设定值100。
按压SET键，确认参数设定值正确并进入下一参数设定，第一报警参数设定完毕。
★ 用以上方法，可继续分别设定其它各参数。修改参数前，请先确认CLK=00，否则参数将无法修改。
★ 操作时注意：
设定参数改变后，按SET键该值才被确认保存。
如参数的设定值不能修改，则系设定参数被禁锁，请将CLK的参数设定值改为00即可开锁修改参数。要使设定值为负数，可按▼键使设定值减小至零后，继续按住该键，显示即出现负值。
参数一旦设定，断电后将永远保存。
(三)返回工作状态
1.手动返回：在仪表参数设定模式下，按住SET键5秒后，仪表即自动回到实时测量状态。
2.自动返回：在仪表参数设定模式下，不按任一键，30秒后，仪表将自动回到实时测量状态。
3.自检返回：按压复位键，仪表再次自检后即进入实时测量状态。
(四)控制输出方式
1.控制（或报警）输出状态
★关于回差：
本仪表采用控制输出带回差，以防止输出继电器在控制（或报警）输出临界点上下波动时频繁动作。
具体输出状态如下：
★测量值由低上升时： ★测量值由高下降时 ：

★ 位式上限控制（或报警）输出： ★ 位式下限控制（或报警）输出：

★ 位式上上限控制（或报警）输出： ★ 位式下下限控制（或报警）输出：

★ ON：继电器常开触点
2.断偶与超量程指示及报警
① 断偶(输入回路断线)时 ② 正向量程超限时， ③ 负向量程超限时，
仪表显示状态如下：
仪表显示状态如下：
仪表显示状态如下：

五、控制举例
例：某加热系统控制
工 艺 要 求： 控制温度为800℃
上限高于820℃时报警
下限低于790℃时报警
上下限继电器输出回差为3℃
传感器型号： 热电偶E型
仪 表 选 型： HR-WP-TS803-01-04-HL–A
1.仪表的操作：
请确认已正确配线无误后， 投入电源使仪表进入工作状态。
请确认仪表规格、输入种类及输入范围是否符合要求。
2.参数的设定：
(1)第一报警值AL1的设定：
在仪表PV显示测量值的状态下，按压SET键， 仪表显示：
← 第一报警参数符号
再按一下该键，仪表显示：
← 出厂预定值
在此状态下，可按键修改第一报警设定值。
本例中，按下设定值增加键直至：

按压SET键确认设定值正确，并进入下一参数的设定。
(2)第二报警值AL2的设定：
在仪表PV显示AL1设定值的状态下，按压SET键，仪表显示：
← 第二报警参数符号
再按一下该键， 仪表显示：
← 出厂预定值
在此状态下，可按键修改第二报警设定值。
本例中，按下设定值增加键直至：

按压SET键确认设定值正确，并进入下一参数的设定。
(3)第一报警回差值AH1的设定：
在仪表PV显示AL2设定值的状态下，按压SET键，仪表显示：
← 第一报警回差参数符号
再按一下该键， 仪表显示：
← 出厂预定值
在此状态下，可按键修改第一报警回差值。
本例中， 按下增加键直至：

按压SET键确认设定值正确，并进入下一参数的设定。
(4)第二报警回差值AH2的设定：
在仪表PV显示AH1设定值的状态下，按压SET键， 仪表显示：
← 第二报警回差参数符号
再按一下该键，仪表显示
← 出厂预定值
在此状态下，可按键修改第二报警回差值。
本例中，按下增加键直至：

按压SET键确认设定值正确，并进入下一参数的设定。
(5)设定值加锁的设定：
如欲将设定值加锁，以保设定参数的安全性，可按压 SET键，仪表显示：
← 设定参数禁锁参数符号
再按一下该键 ， 仪表显示：
← 出厂预定值
在此状态下，可按键修改禁锁参数值。
本例中，按下设定值增加键直至：

按压SET键确认设定值正确，参数设定完毕。
退出参数设定后， 仪表将自动按修改后参数进行实时测量及控制。
注：此时，所有参数的设定值均已加锁，各参数值均无法修改。如需修改设定参数值，请将CLK改为00即可开锁。参数修改完毕后，请按压SET键确认参数修改有效，即将您所设定的最后一个参数存入，整个参数设定即告完毕。
六、校对方式
本仪表采用智能化微机技术，提出了全新的数字式调试概念，整机无电位器，为轻触式面板按键操作，只需修改仪表内部参数即可进行校对及量程变更。
零点校对：可在全范围内将测量初始值（零点）进行正（负）迁移（调整二级参数Pb1）。
增益校对：可将测量范围进行放大（缩小）处理，以改变测量量程，提高测量精度（调整二级参数Kk1）。
注：仪表出厂时已由技术部门调至最佳状态， 如无特殊情况， 请不必进行校对。
七、变送控制输出校对及更改
★变送输出型仪表可用修改二级参数方式改变输出范围。具体操作请参见仪表二级参数的设定。
★可用改变输出板上短路环的状态改变输出方式──直流电流输出与直流电压输出的转换：
★仪表输出方式的短路环A1状态如下：（A1位于仪表变送输出板上）

直流电流输出
直流电压输出
A1的状态

注： 短路环状态： -------- 短路环开路 -------- 短路环短路
八、输入板说明
C10系列单路仪表主板示意图如下所示：

注：拨码4无意义。
输入信号接线端子及其拨码状态如下表所示：

测量信号输入
电偶
电阻
电压
电流
拨盘状态

接线端子

C70系列单路仪表主板示意图：

输入信号接线端子及其拨码状态如下表所示：

测量信号输入
热电偶
热电阻
电压
电流
拨盘状态

接线端子

九、安装与使用
本仪表采用标准卡入式结构， 请将仪表轻轻推入表盘即可。
1.表盘开孔尺寸 (单位：mm )
HR-WP-C80 /TC80系列(横式)： HR-WP-C40 系列(横式)：

HR-WP-C90 系列： HR-WP-C70 系列：

HR-WP-C10 系列： HR-WP-S40 系列(竖式)： HR-WP-S80 /TS80系列(竖式)：

2.仪表的接线
请参阅接线图。
3.配线上的注意
(1)输入信号线为避免杂讯干扰的影响，请尽量远离仪表电源线、动力电源线、负荷线等配线。
(2)仪表电源线的配线请尽量避免遭受来自动力电源的杂讯干扰影响，如附近有杂讯发生源，而仪表有遭受杂讯干扰影响的可能时，请使用滤波器(请先确认仪表的电源电压等再选择)。
☆如滤波器不能获得良好的效果，请详细参照滤波器的频率、特性等予以选择。
①为减轻仪表电源配线的干扰等不良影响，请缩短捻合绞距(pitch)。捻合绞距越短越有效。
②滤波器请务必装在接地良好的仪表盘接地，并使滤波器输出侧与仪表电源端子间配线最短。
注：加长输出侧与仪表电源端子间的距离，将无法获得滤波器的效果。
③在杂讯滤波器输出侧的配线上安装保险丝，将无法获得滤波器的效果。

④ 配线请使用符合电气用品管理法的电线(仪表接地使用导线公称截面积1.25～2.0mm2左右的线材(请以最短距离接地)。
(3)电源投入时需要2～3秒的接点输出准备时间，如做外部的连接回路等信号使用时，请使用延时继电器为妥。
十、维护与保养
1.在正常情况下，仪表不需特别维护。
2.故障检修：一般仪表故障状态、原因检查及对策等有关事项如下：
查寻起因于下列以外的事项时，请确认本器型号、规格后，联络本公司技术服务部，附近本公司办事处或代理商为荷。
内 容
原 因
对 策
显
示
显示不出
电源端子配线不正确
请参照仪表接线图正确装配
未接正规电源电压
请参照主要技术参数接妥正规电源电压
显示异常
仪表附近有强干扰源
请参阅配线上的注意事项予以改进
闪烁
输入端断线
请维修
控
制
控制异常
未使用正规传感器
请确认规格， 使用符合规格的传感器
传感器的配线不正确
请参照仪表接线图正确装配
传感器插入深度不足
请确认传感器有无上浮后， 妥为插入
传感器插入位置错误
请插入至规定位置
配线附近有强干扰源
请参阅配线上的注意事项予以改进
无控制输出
控制输出接线错误
请参照仪表接线图正确接线
参数设定不适当
请设定正确参数
参数设定操作不正确
请参照操作指南操作
操作

设定参数正被禁锁
请参照操作指南解除设定参数禁锁
3.异常时的显示：
显示
内容
控制输出状态
处理

输入回路断线(Burn-out)
上限报警继电器ON
请确认输入种类、范围传感器以及传感器的配线。
超刻度（Over-scale）
测量值(PV)超过输入显示范围的上限

欠刻度(Under-scale)
测量值(PV)超过输入显示范围的下限
下限报警继电器ON
注：如设定仪表带断线报警功能，则在输入回路断线时输出继电器报警，如设定仪表不带断线报警功能，则在输入回路断线时仅显示报警“OH”，不输出继电器报警。(参见仪表二级参数“SL7”)。
4.保养与检查：
为经常维持本器于最佳状态使用，请实施下列保养、检查。
对象
对策
输出以及负荷回路
输出及负荷回路如为继电器接点输出，请检查控制输出继电器有无烧伤、磨损、接触不良等。
如控制输出继电器已有劣化现象，请更换继电器
如为直流电压输出型，请确认输出电压。 注：接在外部的执行器的动作亦请确认
如为直流电流输出型，请确认输出电流。 注：接在外部的执行器的动作亦请确认
请确认负荷未有断线、请确认已经正确配线、请确认未有接触不良
传感器
请确认已经正确配置
请在特性尚未劣化前更换
请确认未有断线或短路
仪表
请确认已经设定符合条件的参数
请确认已在正常动作
请确认设置方法未有错误
十一、接线图
(见下图，以下为基本接线，具体接线以随机接线图为准。)
HR-WP-C/S401、C/S403、C/S404系列

HR-WP-C101、C103系列
HR-WP-C701、C703系列

HR-WP-C901、C903、C904系列

HR-WP-C/S80、TC/TS80系列

十二、虹润牌测量显示仪型谱表
商标
型号
代 码
说 明
HR-
□
-□
□
-□□
-□
□
数字显示仪(无控制/报警)
外形尺寸
C101
C401
S401
C701
C801
S801
C901
TC801
TS801

48×48mm
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm
160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱
通讯方式

□

参见“通讯接口方式”
变送输出方式

□

参见“变送输出方式”
输入信号类型

□□

参见“输入类型”
馈电输出

P

一路DC24V输出
供电方式

W
T
A
DC 24V供电
AC 90～265V供电(开关电源)
AC 220V供电(线性电源)
测量精度

B
0.5％FS±1字(可省略)
0.2％FS±1字(请注明)
十三、虹润牌测量显示控制仪型谱表
商标
型号
代码
说明
HR-
WP-
□
-□
□
-□□
-□
□
□
□
数字显示三位式控制仪
外形尺寸
C403
C403
S403
C703
C803
S803
C903
TC803
TS803

48×48mm
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm
160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱
通讯输出方式

□

参见“通讯接口方式”
变送输出方式

□

参见“变送输出方式”
输入信号类型

□□

参见“输入类型”
第一报警方式

H

上限控制（参见“报警方式”）
第二报警方式

L

下限控制（参见“报警方式”）
馈电输出

P

一路DC24V输出
供电方式

W
T
A
DC 24V供电
AC 90～265V供电(开关电源)
AC 220V供电(线性电源)
测量精度

B
0.5％FS±1字(可省略)
0.2％FS±1字(请注明)
十四、虹润牌测量显示四限控制仪型谱表
商标
型号
代码
说明
HR-
WP-
□
-□
□
-□□
-□
□
□
□
数字显示仪(无控制/报警)
外形尺寸
C404
S404
C804
S804
C904
TC804
TS804

96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm
160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱
通讯方式

□

参见“通讯接口方式”
变送输出方式

□

参见“变送输出方式”
输入信号类型

□□

参见“输入类型”
第一、二
报警方式

HH

上上限控制（参见“报警方式”）
第三、四
报警方式

LL

下下限控制（参见“报警方式”）
馈电输出

P

一路DC24V输出
供电方式

W
T
A
DC 24V供电
AC 90～265V供电(开关电源)
AC 220V供电(线性电源)
测量精度

B
0.5％FS±1字(可省略)
0.2％FS±1字(请注明)
★ 仪表通讯接口方式：
代码
0
2
4
8
通讯方式
无通讯
RS-232通讯口
CRS-422 通讯口
RS-485通讯口
★ 变送输出方式：
代码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
★ 输入类型：(特殊型号或要求的，请提供分度号或参考标准，定货时说明)
代码
输入类型
测量范围
代码
输入类型
测量范围
代码
输入类型
测量范围
01
B
400～1800℃
09
Pt100.1
-199.9～320.0℃
17
30～350Ω
-1999～9999d
02
S
0～1600℃
10
Cu50
-50.0～150.0℃
18
特殊规格
用户特定
03
K
0～1300℃
11
Cu100
-50.0～150.0℃
19
4～20mA开方
-1999～9999d
04
E
0～1000℃
12
4～20mA
-1999～9999d
20
0～10mA开方
-1999～9999d
05
T
-200～400℃
13
0～10mA
-1999～9999d
21
1～5V开方
-1999～9999d
06
J
0～1200℃
14
1～5V
-1999～9999d
22
0～5V开方
-1999～9999d
07
WRe
0～2300℃
15
0～5V
-1999～9999d
23
可切换输入
注3
08
Pt100
-199～650℃
16
0～20mA
-1999～9999d

★报警方式：
报警输出方式出厂配置为01：继电器触点输出，07：SSR、06：SCR或09：SOT可选，但在订货时注明（SCR—可控硅触发脉冲输出；SSR—固态继电器控制电压信号输出；SOT—双向可控硅触点输出）。
★注1：HR-WP-C80系列为0.8英寸LED显示，HR-WP-S80、T80、C90、C40系列为0.56英寸LED显示。
★注2：四限控制或四限报警输出为四个继电器控制输出，出厂默认为两个上限两个下限控制输出，用户可自行修改内部参数以
