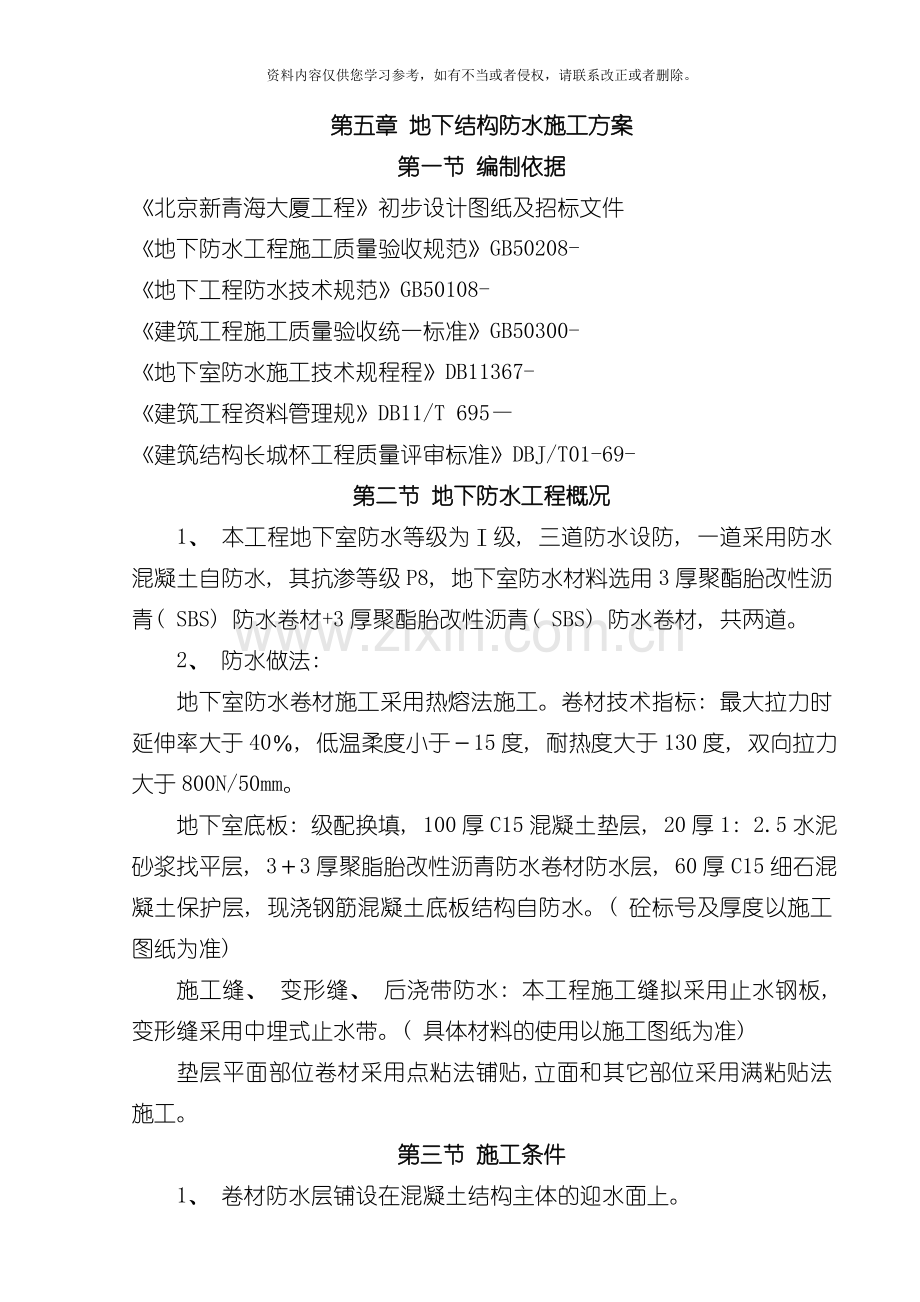

第五章 地下结构防水施工方案
第一节 编制依据
《北京新青海大厦工程》初步设计图纸及招标文件
《地下防水工程施工质量验收规范》GB50208-
《地下工程防水技术规范》GB50108-
《建筑工程施工质量验收统一标准》GB50300-
《地下室防水施工技术规程程》DB11367-
《建筑工程资料管理规》DB11/T 695—
《建筑结构长城杯工程质量评审标准》DBJ/T01-69-
第二节 地下防水工程概况
1、 本工程地下室防水等级为Ⅰ级, 三道防水设防, 一道采用防水混凝土自防水, 其抗渗等级P8, 地下室防水材料选用3厚聚酯胎改性沥青( SBS) 防水卷材+3厚聚酯胎改性沥青( SBS) 防水卷材, 共两道。
2、 防水做法:
地下室防水卷材施工采用热熔法施工。卷材技术指标: 最大拉力时延伸率大于40％, 低温柔度小于－15度, 耐热度大于130度, 双向拉力大于800N/50mm。
地下室底板: 级配换填, 100厚C15混凝土垫层, 20厚1: 2.5水泥砂浆找平层, 3＋3厚聚脂胎改性沥青防水卷材防水层, 60厚C15细石混凝土保护层, 现浇钢筋混凝土底板结构自防水。( 砼标号及厚度以施工图纸为准)
施工缝、 变形缝、 后浇带防水: 本工程施工缝拟采用止水钢板, 变形缝采用中埋式止水带。( 具体材料的使用以施工图纸为准)
垫层平面部位卷材采用点粘法铺贴,立面和其它部位采用满粘贴法施工。
第三节 施工条件
1、 卷材防水层铺设在混凝土结构主体的迎水面上。
2、 施工期间必须采取有效措施, 使基坑内地下水位稳定降低在底板垫层以下不少于500mm处, 直至施工完毕。
3、 卷材防水层应铺在底板垫层上表面, 以便形成结构底板, 侧墙以至墙体顶端以上外围的外包封闭防水层。
4、 卷材防水层所用原材料必须有出厂合格证, 复验其主要物理性能必须符合规范规定。
5、 施工人员必须持有防水专业上岗证。
6、 铺贴卷材的基层应清洁、 平整、 坚实、 牢固、 阴阳角呈圆弧形。
7、 卷材防水层所用基层处理剂、 胶粘剂、 密封材料等配套材料, 均应与铺贴的卷材材性相容。
8、 卷材防水层正常施工温度范围为+5～35℃; 冷粘法施工温度不易低于+5℃, 热熔法施工温度不宜低于-10℃。
第四节 聚酯胎( SBS) 改性沥青防水卷材施工工艺
聚酯胎( SBS) 改性沥青防水卷材采用热熔法施工, 热溶法是以专业的加热机具将热溶型卷材底面的热熔胶加热溶化而使卷材与基层或卷材与卷材之间进行粘结的施工方法。
1、 选用材料
( 1) 卷材附加增强层可选用聚酯胎改性沥青防水卷材。
( 2) 配套材料为氯丁橡胶改性沥青胶粘剂, 为黑色液态, 用于卷材与基层及卷材与卷材接缝的冷胶粘剂, 在热熔法施工工艺中主要用于粘贴由底面折向立面的热熔型卷材无热熔胶的一面。
( 3) 基层处理剂: 将氯丁橡胶改性沥青胶粘剂和工业汽油以1: 0.5的重量比混合稀释并搅拌均匀即可。主要是涂刷基层起冷底子油作用。
( 4) 辅助材料是工业汽油等, 主要用于清理机具, 以及汽油喷灯的燃料。
2、 基层要求及处理
( 1) 基层必须牢固, 无松动、 起砂等缺陷, 基层表面应平整清洁、 均匀一致。
( 2) 阴阳角、 管道根部等处应仔细清理, 若有油污、 铁锈等应清理干净。
( 3) 基层若高低不平或凹坑较大时, 应用掺加108胶( 占水泥重量的15%) 的1: 3水泥砂浆抹平。
( 4) 基层与变形缝或管道等相连接的阴角应做成均匀一致、 平整光滑的折角或圆弧。
( 5) 基层应干燥, 含水率小于9%。
3、 施工要点
( 1) 涂刷基层处理剂
在已经处理好的基层上涂刷基层处理剂, 用长柄滚刷将基层处理剂涂刷在基层表面要涂刷均匀, 不得漏刷或露底。基层处理剂涂刷完毕, 必须经过8h以上达到干燥程度方可施行热熔法施工, 以避免失火。
( 2) 细部附加增强处理
对于阴阳角、 管道根部以及变形缝等部位应做增强处理。方法是先按细部形状将卷材剪好, 不要加热, 在细部贴以下, 视尺寸、 形状合适后, 再将卷材的底面( 有热熔胶的一面) , 用手持汽油喷灯烘烤, 待其底面呈熔融状态, 即可立即粘贴在已涂刷一道密封材料的基层上, 并压实铺牢。
( 3) 弹粉线
在已处理好并干燥的基层表面, 按照所选卷材的宽度留出搭接尺寸, 将铺贴卷材的基准线按照南北向弹好, 以便按此基准线进行卷材铺贴施工。
( 4) 热熔铺贴卷材
大面积满粘以”滚铺法”为佳, 先铺粘大面、 后粘结搭接缝, 这种方法能够保证卷材铺贴质量, 用于卷材与基层及卷材搭接缝一次熔铺。
条粘则可采用”展铺法”, 即将热熔型卷材展开平铺在基层上, 然后沿卷材周边掀起加热熔融进行粘铺。
1) 熔粘端部卷材: 将整卷卷材( 勿打开) 置于铺贴起始端, 对准基层上已弹好的粉线, 滚粘卷材约1m, 由一人站在卷材正面将这1m卷材拉起, 另一人站在卷材底面( 有热熔胶) 手持液化气火焰喷枪, 慢旋开关、 点燃火焰, 调呈蓝色, 使火焰对准卷材与基面交接处同时加热卷材底面与基层面, 待卷材底面胶呈熔融状即进行粘铺, 在由一人一手持压辊对铺贴的卷材进行排气压实, 这样铺到卷材端头剩下约30cm时, 将卷材端头翻放在隔热板上, 再行熔烤, 最后将端部卷材铺牢压实。
2) 滚粘大面卷材: 起始端卷材粘牢后, 持火焰喷枪的人应站在滚铺前方, 对着待铺的整卷卷材, 点燃喷枪使火焰对准卷材与基层面的夹角, 喷枪距卷材及基层加热处约0.3~0.5m, 施行往复移动烘烤, 卷材底面胶层呈黑色光泽并伴有微泡( 不得出现大量大泡) , 及时推滚卷材进行粘铺, 后随一人施行排气压实工序。
3) 粘贴立面卷材: 采用外防外贴法从地面转到立面铺贴的卷材, 恰为有热熔胶的底面背对立墙基面, 因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂( PPE改性沥青卷材配套材料) 以冷粘法铺在立墙上, 与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴, 且上层卷材盖过下层卷材应不小于150mm。
铺贴借助梯子或架子进行, 操作应精心仔细将卷材粘贴牢固, 否则立面卷材( 特别是低温情况下) 易产生滑坠。
在立面与平面的转角处, 卷材的搭接宜留在平面上, 且距离立面不应小于600mm。
( 5) 卷材搭接缝施工
搭接缝及收头的卷材必须100%烘烤, 粘铺时必须有熔融沥青从边端挤出, 用刮刀将挤出的热熔胶刮平, 沿边端封严。
1) 为搭接缝粘结牢固, 先将下层卷材( 已铺好) 表面的防粘隔离层熔掉, 为防止烘烤到搭接缝以外的卷材, 应使用烫板沿搭接粉线移动, 火焰喷枪随烫板移动, 由于烫板的挡火作用, 则火焰喷枪只将搭接卷材的隔离层熔掉而不影响其它卷材。
2) 粘贴搭接缝: 一手用抹子或刮刀将搭接缝卷材掀起, 另一手持火焰喷枪( 或汽油喷灯) 从搭接缝外斜向里喷火烘烤卷材面, 随烘烤熔融粘贴, 并须将熔融的沥青挤出, 以抹子( 或刮刀) 刮平。搭接缝或收头粘贴后, 可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严, 或以密封材料沿缝封严, 宽度不小于10mm。
( 6) 做好保护层接缝收头处理后, 检查防水层铺设合格, 应做保护层保护已铺好的卷材防水层。
卷材接缝搭接宽度为100mm, 在粘贴卷材时, 先将搭接部分每隔50-100cm以胶粘剂临时固定, 大面积卷材铺好后即粘贴卷材搭接缝, 用油漆刷将配好的胶粘剂均匀涂刷在翻开的卷材接头的两个粘结面( 涂胶量以0.5～0.8kg/m2) 然后干燥20～30min, 待手感不粘手时即可粘合, 从一端开始边压合边驱除空气, 使之无气泡及折皱存在, 再用专用胶粘剂沿卷材搭接缝骑缝粘贴一条宽120mm的卷材胶条, 用手持压辊压实使其粘贴牢固。
卷材收头处理: 卷材收头必须用聚氨酯嵌缝膏封闭, 封闭处固化后, 在收头处再涂刷一层聚氨酯涂膜防水材料, 在其尚未完成固化时, 即可用108胶水泥砂浆压缝封闭。
4、 地下室防水施工节点
( 1) 地下室混凝土墙体防水施工节点
建筑密封膏
止水
钢板

100厚C10细石混凝土垫层
永久保
护墙
转角节点详见 C 节点
砂浆填严
封口处理
级配回填
5%
散水
D节点
卷材防水层
密封材料

20厚1: 3水泥砂浆抹面
钢筋混凝土墙体
施工缝防水节点
40mm后聚苯板保护层
卷材防水层
卷材防水层
20厚1: 3水泥砂浆找平层
60厚C20细石混凝土保护层
钢筋混凝土底板
2: 8灰土或粘土分层夯实
卷材顶部做法详见 A 节点
A节点
详见 B 节点
1:3水泥
卷材防水层
密封材料
盖缝条

图5-4-1 防水施工节点图
( 2) 底板防水构造层施工

图5-4-2 底板防水构造图

( 3) 侧墙防水保护构造施工

图5-4-3 侧墙保护层构造
( 4) 立面与平面转角卷材接缝施工节点
防水卷材在立面与平面转角卷材接缝应留在平面, 距立面不小于600mm。

图5-4-4 立面与平面卷材接缝位置图
(5)车库等出入口接缝防水施工

图5-4-5 车库防水节点图

( 6) 后浇带防水施工

图5-4-6 底板后浇带防水节点图

图5-4-7 外墙后浇带防水节点图
( 7) 预留通道接头防水施工
1) 预留通道接缝处的最大沉降差值不得大于30mm。
2) 采用遇水膨胀橡胶与普通橡胶复合的复合型橡胶条, 中空圆环型遇水膨胀橡胶条。当采用遇水膨胀橡胶条时, 应采取有效的固定措施, 防止止水条胀出缝外。
3) 嵌缝材料嵌填施工时, 应符合下列要求:
缝内两侧应平整、 清洁、 无渗水, 并涂刷与嵌缝材料相容的基层处理剂。
嵌缝时应先设置与嵌缝材料隔离的背衬材料, 嵌填应密实, 与两侧粘结牢固。

图5-4-8 预留通道接头
5、 特殊部位防水处理
( 1) 施工缝的防水施工
1) 水平施工缝不应留在剪力墙弯矩最大处。
2) 水平施工缝不应留在侧墙的交接处。
3) 水平施工缝应留在高出底板表面不小于300mm的墙体上。
4) 水平施工缝应留在板墙接缝线150～300mm处。
5) 施工缝距空洞边缘不应小于300mm。
6) 水平施工缝浇筑前, 应将其表面浮浆和杂物清理干净, 先铺净浆, 再铺30~50mm厚的1: 1水泥砂浆或涂刷界面处理剂, 并及时浇筑混凝土。
7) 垂直施工缝浇灌混凝土前, 应将其表面清理干净, 并涂刷水泥净浆或混凝土界面处理剂, 并及时浇灌混凝土。

图5-4-9 垂直施工缝构造图
( 2) 固定式穿墙管防水施工
1) 穿墙管( 盒) 应在浇筑混凝土前预埋。
2) 穿墙管与内墙角、 凹凸部位的距离应大于250mm。
3) 结构变形或管道伸缩量较小时, 穿墙管可采用主管直接埋入混凝土内的固定式防水法, 并应预留凹槽, 槽内用嵌缝材料嵌填密实。其防水构造如下图:

图5-4-10 固定式穿墙管防水构造
4) 穿墙管防水施工时应符合下列规定:
金属止水环应与主管满焊密实, 采用套管式穿墙管防水构造时, 翼环与套管应满焊密实, 并在施工前将套管内表面清理干净。
管与管的间距应大于300mm。
( 3) 套管式穿墙管防水构造施工
1) 结构变形或管道伸缩量较大或有更换要求时, 应采用套管式防水法。套管应加焊止水环。
2) 穿墙管防水施工时应符合下列规定:
金属止水环应与主管满焊密实, 采用套管式穿墙管防水构造时, 翼环与套管应满焊密实, 并在施工前将套管内表面清理干净。
管与管的间距应大于300mm。
( 4) 穿墙群管防水构造
穿墙管线较多时, 宜相对集中, 采用穿墙盒方法, 穿墙盒的封口钢板应与墙上的预埋角钢焊严, 并从钢板上的预留浇筑孔注入改性沥青柔性密封材料或细石混凝土处理, 如下图:

图5-4-11 穿墙群管防水构造
6、 热熔法施工注意事项
( 1) 施工人员对所选卷材应进行探索试验, 调节火焰距离以及烘烤时间, 观察卷材底面热熔胶的熔融状态以及铺贴后卷材的粘贴强度, 积累经验后用于大面积施铺。
( 2) 常温下, 正常施工的热熔型卷材防水层, 其粘结强度可大于0.5Mpa, 可满足质量的要求, 在低温下施工, 必要时可同时使用两把火焰喷枪( 或喷灯) 进行加热操作, 以使热熔胶熔融均匀, 保证粘铺质量。
( 3) 采用热熔施工, 在点火时以及在烘烤施工时, 火焰喷嘴严禁对着人, 特别是立墙卷材热熔施工时, 更应注意施工安全, 应佩戴防护用品。
( 4) 施工现场应清除易燃物及易燃材料, 并备有灭火器等消防器材, 消防通道要畅通。
( 5) 施工使用的易燃物及易燃材料应贮放在指定处所, 并有防护措施及专人看管。
( 6) 六级以上大风, 停止热熔施工。
( 7) 汽油喷灯、 火焰喷枪, 以及易燃品等, 下班后必须放入有人管理的指定仓库。
第五节 质量标准
1、 主控项目:
( 1) 卷材与胶结材料必须符合设计和施工及验收规范的规定。检查产品出厂合格证、 试验资料的技术性能指标, 现场取样试验。
( 2) 卷材防水层及变形缝、 预埋管根等细部特殊部位做法, 必须经工程验收, 使其符合设计要求和施工及验收规范的规定。
2、 一般项目:
( 1) 卷材防水层的基层应牢固、 平整, 阴阳角处呈圆弧形或钝角, 表面洁净; 底胶涂刷均匀, 无漏涂、 透底。检查隐蔽工程验收记录。
( 2) 卷材防水层的铺贴构造和搭接、 收头粘贴牢固严密, 无损伤、 空鼓等缺陷。
( 3) 卷材防水层的保护层应符合设计要求的作法。
第六节 成品保护
1、 已铺贴好的卷材防水层, 加强保护措施, 从管理上保证不受损坏。
2、 穿过墙体的管根, 施工中不得碰撞变位, 不得在已做完的防水层上凿眼打洞。
3、 防水层施工完毕后, 应及时做好保护层或砌筑保护墙和进行回填土。在进行细石混凝土保护层施工时, 应采取保护措施, 以防损坏防水层。
4、 变形缝、 管道等处施工中临时堵塞的废纸、 棉丝等杂物应及时清理出去, 保持管内、 口内畅通。
