风电场前期开发流程.ppt

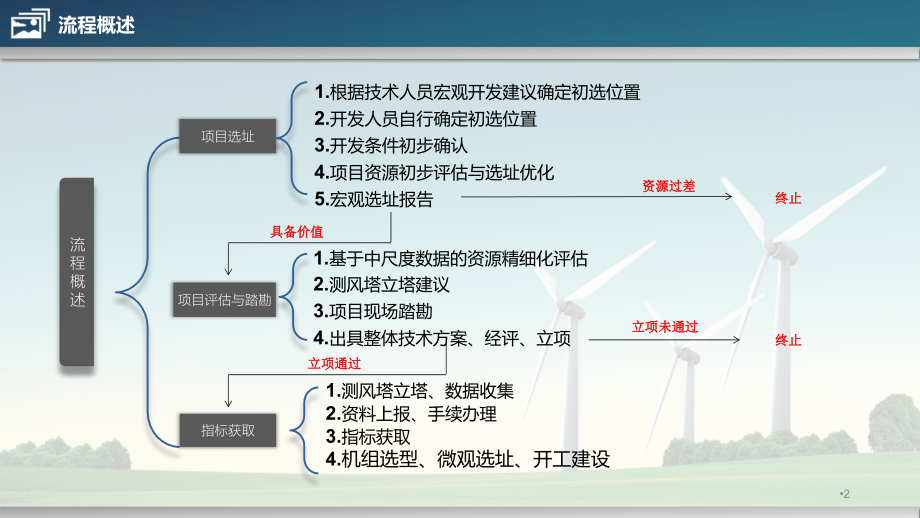

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,风电场前期开发技术流程,1,流程概述,流程概述,项目选址,项目评估与踏勘,指标获取,1.,根据,技术人员宏观开发建议确定初选位置,2.,开发,人员自行确定初选位置,3.,开发条件初步确认,4.,项目资源初步评估与选址优化,5.,宏观选址报告,1,.,基于中尺度数据的资源精细化评估,2.,测风塔立塔建议,3.,项目现场,踏勘,4.,出具,整体技术方案、经评、立项,1.,测风塔立塔、数据收集,2.,资料上报、,手续,办理,3.,指标获取,4.,机组选型、微观选址、开工建设,立项通过,立项未通过,终止,资源过差,终止,具备价值,2,项目选址,项目选址,技术人员根据全国宏观资源图谱，出具省级、市级、县级的宏观开发建议,开发人员根据当地资源、地形调研结果，自行确定场区范围,技术人员根据具体地形条件，考虑资源、背风、建设运输条件等，优化场址范围，并给出开发建议,初步确定场区范围后，开发人员必须对当地政府政策、接入、土地等进行确认，判断具备初步开发条件后，提交风电场初步选址流程,技术人员根据远景格林云、,AWS,等数据平台，对项目资源做出初步评价,资源过差,终止,具备价值,出具宏观选址报告,3,项目选址,项目选址,三北地区风资源条件优越，建设难度低，但是受弃风影响，导致近年来开发陷入停滞。,山东、河南、江苏、安徽等省份普遍风速较低，但是呈现出平原地区施工难度小，风切变大的趋势，可以采用高轮毂、低风速机型开展设计,西南、华中各省份如四川、广西、贵州、云南、湖南等省份山高林密，山体多为岩石，建设难度大，风况差别较大，需具体问题具体分析,4,项目选址,宏观选址,风资源分布图,地形地貌特征,风资源,定性方法初步分析,高平均风速,隘口、峡谷,山脊山峰,海岸,岛屿的迎风和侧风角,低风速,垂直于高山盛行风向的峡谷,盆地,森林覆盖的平地,植物变形判别法：树的变形,地貌判别法：干盐湖、沙丘、岩石的风化,当地居民调查判别法,外部条件,土地性质、上网条件、道路条件、周围有无军事、机场、文物古迹、是否压矿、泄洪区、风景保护区、坟地；是否有高压线、通讯线、,XXXXX,5,评估与踏勘,评估与踏勘,宏观选址报告,发开发部确认,开发部提交中尺度数据购买申请并由技术部确认,购买中尺度数据，完成地形模拟、机型初选、机位初定与发电量测算并出具测算报告，根据机位及地形，提出测风塔立塔建议,开发部提出踏勘需求，由技术、预算、工程等部门组成联合踏勘小组，对项目交通、地形、植被、原材料、接入等条件进行现场实地摸底,技术部根据踏勘结果及初定机位出具全套技术方案、预算部完成成本测算、市场部完成经济性评价,经济性评价结果,终止,不满足公司要求,满足公司要求,立项,立塔测风,6,评估与踏勘,附近测风数据,中尺度数据提取,激光雷达测风数据,大范围资源图谱生成,机组选型，机位优化与电量评估,现场踏勘，设计方案优化与经济性评估,END,基于中尺度模拟的精细化选址,7,评估与踏勘,2,基于中尺度模拟,+,风机选址的位置复选,4,局部微调与最终位置的确定,3,测风塔参数配置,1,基于,CFD,模拟的位置初选,5,测风塔数据无损收集,测风塔选址与优化,山地风电项目的复杂性要求我们必须进行合理的测风塔位置选择与数量配置，基于前期宏观选址成果，我们可以根据地形,CFD,分析结果与风机布置情况，更加合理的选择测风塔立塔位置与数量，使得测风塔代表范围与后期布机范围相匹配，从根本上提高资源评估的准确性。,一般情况下，在进行位置初选时影响测风塔选址的主要有以下因素：,A.,区域风加速因,数,B.,所选区域湍流强度,C.,所选区域水平偏差值,D.,所选区域入流角,8,指标获取,指标获取,测风塔立塔、数据收集,开发人员汇总资料上报，可研、水保环评等方案编制，手续办理,收集满一年数据，完整率,95%,以上,完成,1:2000,地形测绘,发改委核准文件获取,机组选型、微观选址设计、其他设计，开工建设,9,指标获取,风机选型,目的：建设投资少，发电量高,基本原则：性价比最优，发电成本最小,影响因素：,安全性：,50,年一遇最大风速和湍流强度,经济性：投资与发电量综合考虑,XX,性：,风资源评估：,Wasp,、,meteodyn WT,、,Windfarmer,风功率计算：,上网电量计算：,机组的可靠性：稳定运行的可靠性,实用性：,单机容量的选择,机型选择,风机选型：,单机大容量：降低建设成本，风电用地集约化发展,小容量大叶轮：减少场地运输、吊装的难度及成本,未来趋势：,10,指标获取,地基形式,梁板式预应力锚栓基础,硬土地基,岩石锚杆基础,中、微风化岩石地基、开挖量小、现场破坏小、工程量小,扩底桩基础,湿陷性黄土地基，单桩承载力,，,作业效率高,井格梁式基础,沿海软土地基：材料用量小，施工方便,全预应力基础,潮间带软土地基,预制预应力圆筒基础（,PPC,基础）,软土地基,经地基强化的缸筒基础,软土地基,反转模板预应力圆筒（,PRC,基础）,硬土地基,11,指标获取,公司全称,主要业务,依据标准,国家,北京鉴衡认证中心,风电机组认证、检测,GB/T 18451.1-2012,、,IEC61400,中国,中国船级社认证公司,风电机组认证、检测,GB/T 18451.1-2012,、,IEC61400,中国,中国质量认证中心,风电机组认证、检测,GB/T 18451.1-2012,、,IEC61400,中国,DNV GL,集团,风电机组认证、检测,GL-IV-1/GL-IV-2,、,IEC 61400-22/IEC WT 01,、,Danish,2013,年挪威船级社（,DNV,）和德国劳氏船级社（,GL,）实施合并为,DNV GL,集团,上海天祥质量技术服务有限公司,风电机组认证、检测,IEC 61400,、,ETL,、,CE,认证标准,中国,德国莱茵,TUV,集团,风电机组认证、检测,IEC61400,、,DIBt,、,GL,导则,德国,TV,南德意志集团,风电机组认证、检测,IEC61400,、,UL/CSA,认证、,DIBT,德国,德国,TUV NORD,集团,风电机组认证、检测,IEC61400,、,EN,、,GL,、,DIBt,、,TAPS,德国,苏州,UL,美华认证有限公司,风电机组认证、检测,UL 6142,、,AWEA 9.1,、,IEC 61400-2,、,MCS 006,、,JSWTA 0001,、,CAN/CSA-C61400-2,苏州,UL,美华认证有限公司作为美国,UL,公司（简称,UL,）经中华人民共和国商务部（原国家对外贸易经济合作部）、国家质量监督检验检疫总局和国家认证认可监督管理委员会共同批准,必维国际检验集团,风电机组认证、检测,IEC 61400,、,GL,导则,-,SGS,通标标准技术服务有限公司,风电机组认证、检测,IEC61400,12,谢谢！,13,
