动态电路与电路故障分析
一动态电路分析
类型一　变阻器引起的电表示数变化
1．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是( )
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
2．如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )
A．电压表V 的示数不变，电流表A2的示数变大
B．电压表V 的示数变大，电流表A2的示数变小
C．电压表V 的示数与电流表A1的示数的比值变小
D．电压表V 的示数与电流表A1的示数的比值变大
3．二氧化锡传感器用于汽车尾气中一氧化碳浓度检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度减小时，电压表示数U与电流表示数I发生变化，其中正确的是( )
A．U变大，I变大 B．U变小，I变小
C．U变小，I变大 D．U变大，I变小

类型二　开关通断引起的电路变化
4．如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是( )
A．电流表A1和电压表 V1
B．电流表A1和电压表 V2
C．电流表A2和电压表 V1
D．电流表A2和电压表 V2

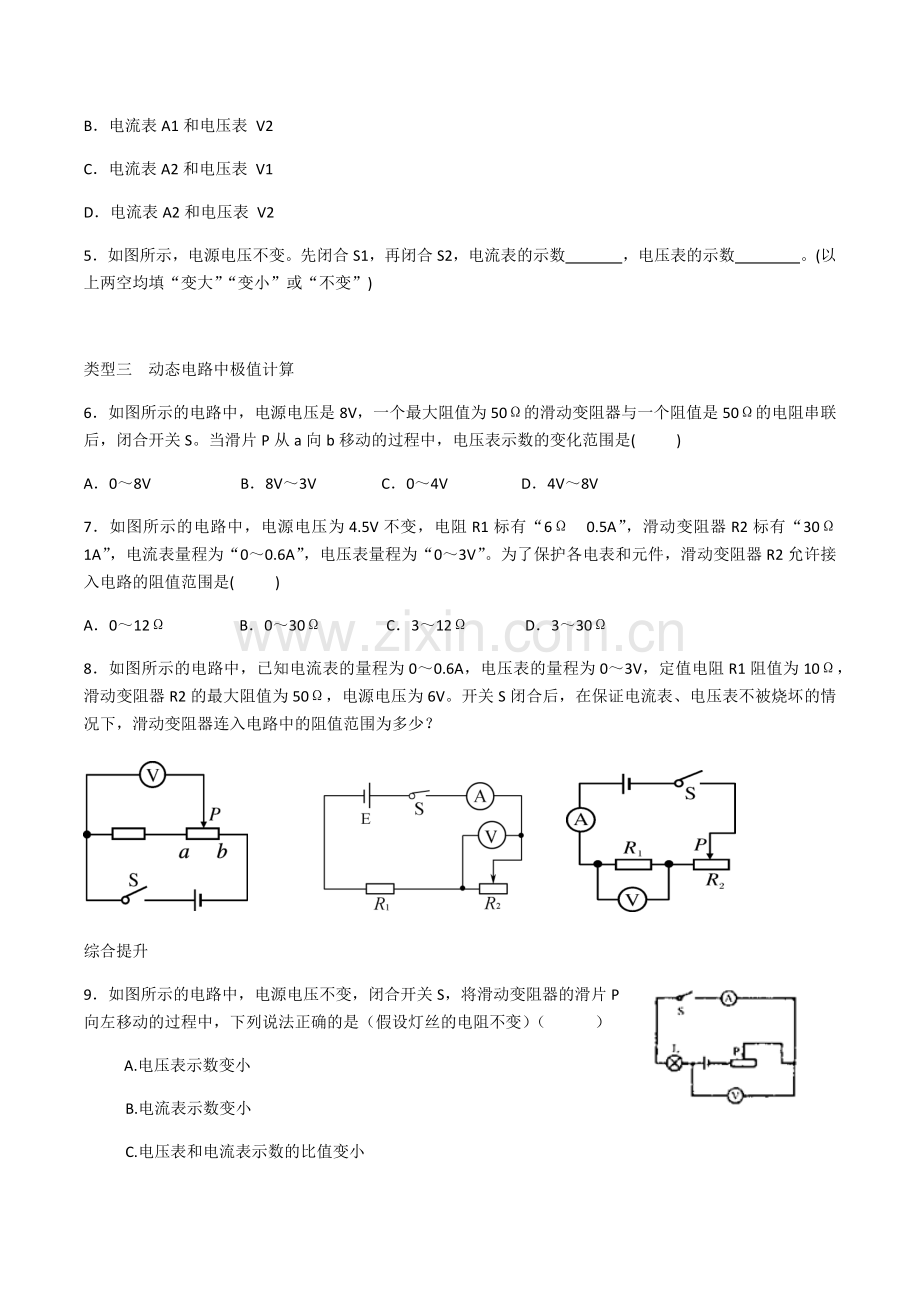

5．如图所示，电源电压不变。先闭合S1，再闭合S2，电流表的示数 ，电压表的示数 。(以上两空均填“变大”“变小”或“不变”)

类型三　动态电路中极值计算
6．如图所示的电路中，电源电压是8V，一个最大阻值为50Ω的滑动变阻器与一个阻值是50Ω的电阻串联后，闭合开关S。当滑片P从a向b移动的过程中，电压表示数的变化范围是( )
A．0～8V B．8V～3V C．0～4V D．4V～8V
7．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6Ω　0.5A”，滑动变阻器R2标有“30Ω　1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是( )
A．0～12Ω B．0～30Ω C．3～12Ω D．3～30Ω
8．如图所示的电路中，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器连入电路中的阻值范围为多少？

综合提升
9．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（ ）
A.电压表示数变小
B.电流表示数变小
C.电压表和电流表示数的比值变小
D.电压表和电流表示数都变大
10.如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：（ ）
A.电流表A的示数变小，电压表V1的示数不变
B.电流表A的示数变小，电压表V1的示数变大
C.电压表V1与电压表V2的示数之和不变
D.电压表V2与电流表A的示数之比不变
11．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
12．如图所示，电源电压不变，R1=6Ω，R2=4Ω．
(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是 Ω，电源电压为 V．
(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是 A，10s内电流通过灯泡L做的功为 J．
第12题图

第13题图

13．如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将_____ （两空选填“变大”、“变小”或“不变”）。
14．如图所示，电源电压恒定，R2＝6Ω，R3＝12Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合，S2、S3都断开时，电流表A的示数为0.6A。求：
(1)电源电压；
(2)滑动变阻器R1的最大阻值。

15．如图所示电路中电源电压恒定，电流表的量程是0～3A，电阻R2的阻值是12Ω。当S闭合时，将滑片P滑到滑动变阻器的中点时，电流表的示数是1.5A，当滑片P滑到最右端b点时，电流表的示数为1A。则：
(1)电源电压是多少伏？
(2)滑动变阻器允许接入的最小阻值是多少欧？
电路故障分析
一、根据现象判断故障
1．电流表有示数电压表无示数的原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2．电压表有示数而电流表无示数的原因：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路与电压表并联部分以外断路导致无电流。
4．小灯泡发光，表明小灯泡与电源之间是通路。
5．小灯泡不发光，可能是小灯泡到电源之间的电路开路，也可能是小灯泡被短路。
二、查找故障
1．用导线(或电流表)并接法来查找故障位置，当导线两端接触电路中某两点时，没有并接部分的用电器工作，说明导线并接部分可能有断路。
2．用电压表并接法查找故障位置，当电压表并接在某两点时，电压表有示数则电压表并接部分有可能断路。
类型一　根据现象判断故障
1．图左中，L1与L2是两只相同的小灯泡，当开关闭合后，灯L1发光而L2不发光，则产生故障的原因可能是( )
A．L1的灯丝断了 B．L2的灯丝断了 C．L1被短路了 D．L2被短路了
2．如中下图所示，L1、L2正常发光。突然一盏灯熄灭了，此时，一个电流表的示数变小，另一个示数不变，可能出现的电路故障是( )
A．L1短路 B．L2短路 C．L1断路 D．L2断路
3．某同学在探究串联电路电流规律的实验中，按右下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他将电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是( )
A．电流表断路 B．灯L1断路 C．灯L2断路 D．灯L2短路0

4．小明同学按照如图所示的电路进行实验探究，灯L1与灯L2的规格相同。当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数。则故障原因可能是( )
A．L1短路 B．L1断路 C．L2短路 D．L2断路
5．某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是( )
A．小灯泡L1发生短路 B．小灯泡L2发生短路
C．电流表使用的量程小了 D．电流表的接线柱接反了

6． 如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是 ；开关闭合后，一部分灯亮、一部分灯不亮的电路是 ；已经发生故障的电路是 ；闭合开关后将发生故障的电路是 ；无论开关断开或闭合，灯始终不亮的电路是 。

类型二　查找电路故障
7． 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( )
A．L2断路 B．L2短路 C．L1断路 D．L1短路

8．在图所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：
①为避免实验中电源短路，导线不能连接 两点；
②在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S前后，电路中一个电表的示数始终为零。
9．某同学将两个小灯泡按如图所示的方式连入3V的电路中，闭合开关后，发现两灯都不亮，他猜想可能是开关接触不良，用电压表对电路进行了正确检测后，他判断出确实是开关S接触不良，在他的检测中，以下情况不可能出现的是(设故障只有一处)( )
A．测量a、b间的电压是0 B．测量c、d间的电压是3 V
C．测量b、e间的电压是0 D．测量d、e间的电压是0
