理工大学雁山校区图书馆工程标养混凝土试块留置方案

- 8 -

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

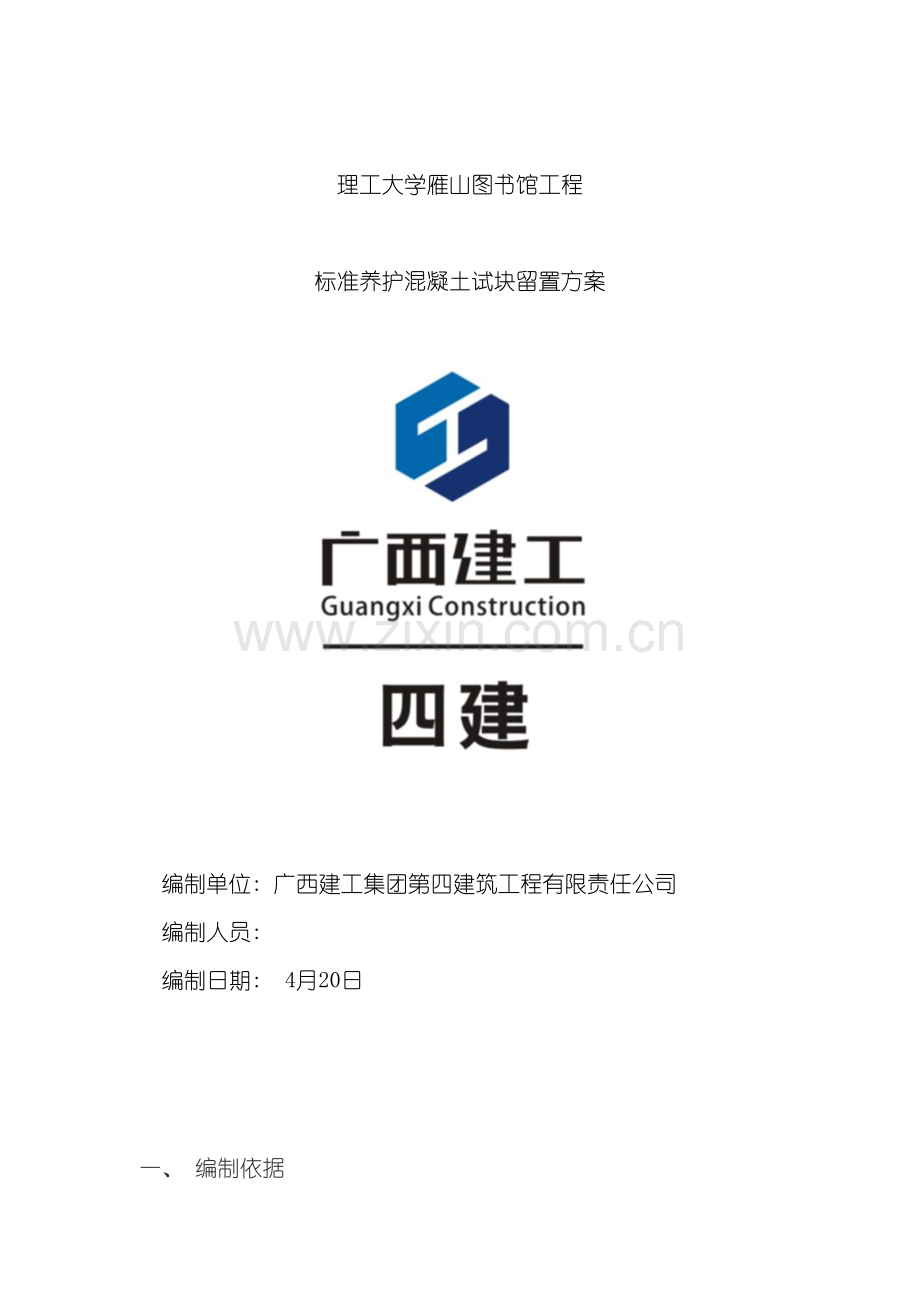

理工大学雁山图书馆工程

标准养护混凝土试块留置方案

编制单位: 广西建工集团第四建筑工程有限责任公司
编制人员:
编制日期: 4月20日

一、 编制依据
1、 《桂林理工大学雁山校区图书馆》工程设计图纸
2、 《建设工程质量管理条例》    ( 中华人民共和国国务院令   第279号)
3、 《混凝土结构工程施工质量验收规范》    ( GB50204-- )
4、 《工程建设标准强制性条文》            ( )
5、 《混凝土强度检验评定标准》            ( GBJ107--1987)
6、 《建筑施工手册》                      ( 第四版)
7、 《混凝土外加剂应用技术规程》          ( GB50119-- )
8、 《混凝土冬期施工技术规程》            ( JGJ/T10--1995)
9、 《粉煤灰混凝土应用技术规范》          ( GBJ146--1986)
10、 《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》
11、 《地下防水工程施工质量验收规范》 ( GB50208-- )
二、 工程概况
( 一) 一般概况
1、 工程名称: 桂林理工大学雁山校区图书馆工程
2、 设计单位: 桂林市建筑设计研究院
3、 建设地点: 桂林理工大学雁山校区内
4、 建筑规模: 32533.28㎡
5、 结构类型及层数: 框架结构, 地下一层, 地上七层。
6、 工期: 490天( 日历天)
7、 质量等级: 达到合格标准。
( 二) 建筑设计概况
本工程分为地上和地下部分, 总建筑面积为32533.28㎡, 建筑高度为30

米。其中地下面积1734.56㎡, 地上部分为30798.72㎡, 局部二层、 六层, 主体七层。分为展览、 藏阅、 办公、 辅助四个功能区。采用中庭式建筑布局。地下室为人防地下室, 主要功能为停车库和设备用房。一层为图书馆基本书库和借还大厅及学术报告厅。二至七层为空间展厅外, 主要为藏阅空间。
1、 地下室工程
地下室采用聚乙烯丙纶高分子防水卷材, 混凝土防渗等级≥S8级, 施工时在阴角、 阳角、 施工缝、 穿管基底板等部位增加一层防水卷材。
2、 人防工程
人防工程位于地下室一层, 该项目防空地下室的建筑面积为1479㎡, 属于全埋式甲类人防地下室, 人防地下室平时作为汽车库, 战时为二等人员掩蔽所, 防护等级为甲类, 核六级、 常六级, 防化丙级, 划分有三个抗爆单元。
( 三) 结构设计概况
1、 结构型式及抗震等级:
本工程结构型式为框架结构。结构设计使用年限50年, 结构安全等级二级, 地震烈度设防为6度,。
2、 基础概况:
本工程基础形式采用柱下独立基础及钢筋混凝土筏板基础。
3、 钢筋级别及混凝土强度等级:
钢筋采用HPB235级( Ⅰ级) 、 HRB335级( Ⅱ级) 、 HRB400级( Ⅱ级) 。
柱、 梁、 板强度等级:
柱和剪力墙: 基顶～9.00m为C40, 9.00m～13.5m为C35,13.5m～屋顶为C30。
梁和板混凝土强度等级都为C25.
4、 砖墙砌体: 框架填充墙外墙都采用MU5加气混凝土空心砌块, 内墙材料采用MU7.5空心页岩砖, M5混合砂浆砌筑
三、 施工混凝土试块管理保证体系
现场混凝土试块管理是一项非常重要、 严肃的技术工作, 要求试验人员尽职尽责。

四、 混凝土强度等级设计要求
基础( 除筏板基础外) : C30
筏板基础: C30,S8
地下室剪力墙: C40, S8
地下室顶板: C30
柱和剪力墙: 基顶～9.00m为C40,
9.00m～13.5m为C35,
13.5m～屋顶为C30。
梁和板混凝土强度等级都为C25。
五、 预控计划
根据该工程的工程量, 依据图纸要求, 依照有关文件、 法规及施工试验的规程、 规范的要求, 对现场的混凝土试验做出一个预控计划, 以便有条不紊的做好试验工作, 真正做到把好混凝土质量关。
1、 做到见证取样工作, 该工程混凝土试块的制作在监理工程师的见证下进行, 由施工人员在现场取样, 并制作成型。初凝后在混凝土试块表面作好标识, 制作日期、 混凝土强度等级、 工程名称、 施工部位等。
混凝土试块见证取样和送检次数, 不得少于试验总数的30%, 悬挑的重要部位增加见证取样的次数。
2、 混凝土分别留置标准养护、 同条件结构检验和拆模时掌握混凝土强度等三种不同用途的试块。
六、 试块的留置方法
本工程采用的混凝土全部为商品混凝土, 混凝土试块的留置方法如下:
1、 每拌制100盘且不超过100m3的同配合比的混凝土, 其取样不少于一次。
2、 现浇结构每一现浇楼层同一配合比的混凝土, 其取样不少于一次; 同一单位工程每一验收项目中同配合比的混凝土, 其取样不得少于一次。
3、 每次取样至少留置一组标准试块。对涉及混凝土结构安全的重要部位, 应与监理工程师进行共同确定留置结构实体检验用同条件试块, 一般每一个工程同一强度等级的混凝土, 在留置结构实体检验用同条件养护试块时, 应根据混凝土量和结构重要性确定留置数量, 一般不宜少于10组, 且不应少于3组。
七、 混凝土试块留置组数
标准养护混凝土试块留置如下:
结构部位
混凝土强度
混凝土方量
留置组数
备注
A-F*1-14轴筏板基础
C30
1261
7

A-F*1-14轴筏板基础
S8
1261
3
抗渗
A-F*1-14轴地下室柱
C40
19
1

A-F*1-14轴地下室剪力墙、 柱
C40
389
4

A-F*1-14轴地下室剪力墙、 柱
S8
389
1
抗渗
A-F*1-14轴地下室顶板
C30
692
7

A-F*1-14轴首层柱
C40
54
1

A-F*1-14轴二层梁板
C25
377
4

A-F*1-14轴二层柱
C40
54
1

A-F*1-14轴三层梁板
C25
290
3

A-F*1-14轴三层柱
C35
54
1

A-F*1-14轴四层梁板
C25
290
3

A-F*1-14轴四层住
C30
54
1

A-F*1-14轴五层梁板
C25
290
3

A-F*1-14轴五层柱
C30
54
1

A-F*1-14轴六层梁板
C25
327
4

A-F*1-14轴六层柱
C30
54
1

A-F*1-14轴七层梁板
C25
290
3

A-F*1-14轴七层柱
C30
48
1

A-F*1-14轴屋面
C25
298
3

G-M*1-14轴基础承台
C30
87
1

G-M*1-14轴基础柱
C40
38
1

G-M*1-14轴基础梁
C25
27
1

G-M*1-14轴首层柱
C40
43
1

G-M*1-14轴二层梁板
C25
218
3

G-M*1-14轴二层柱
C40
21
1

G-M*1-14轴三层梁板
C25
47
1

G-M*1-14轴三层柱
C35
21
1

G-M*1-14轴四层梁板
C25
47
1

G-M*1-14轴四层柱
C30
21
1

G-M*1-14轴五层梁板
C25
47
1

G-M*1-14轴五层柱
C30
21
1

G-M*1-14轴六层梁板
C25
47
1

G-M*1-14轴六层柱
C30
21
1

G-M*1-14轴七层梁板
C25
47
1

G-M*1-14轴七层柱
C30
21
1

G-M*1-14轴屋面
C25
58
1

N-T*1-14轴基础承台
C40
167
2

N-T*1-14轴基础柱
C40
48
1

N-T*1-14轴首层柱
C40
54
1

N-T*1-14轴二层梁板
C25
377
4

N-T*1-14轴二层柱
C40
54
1

N-T*1-14轴三层梁板
C25
290
3

N-T*1-14轴三层柱
C35
54
1

N-T*1-14轴四层梁板
C25
290
3

N-T*1-14轴四层柱
C30
54
1

N-T*1-14轴五层梁板
C25
290
3

N-T*1-14轴五层柱
C30
54
1

N-T*1-14轴六层梁板
C25
327
4

N-T*1-14轴六层柱
C30
54
1

N-T*1-14轴七层梁板
C25
290
3

N-T*1-14轴七层柱
C30
48
1

N-T*1-14轴屋面
C25
298
3

注: 留置组数根据实际浇筑混凝土工程量确定
八、 标养室
本工程标养采用自备标养箱和送实验室委托标养。其中自备标养箱容量为 18组。
