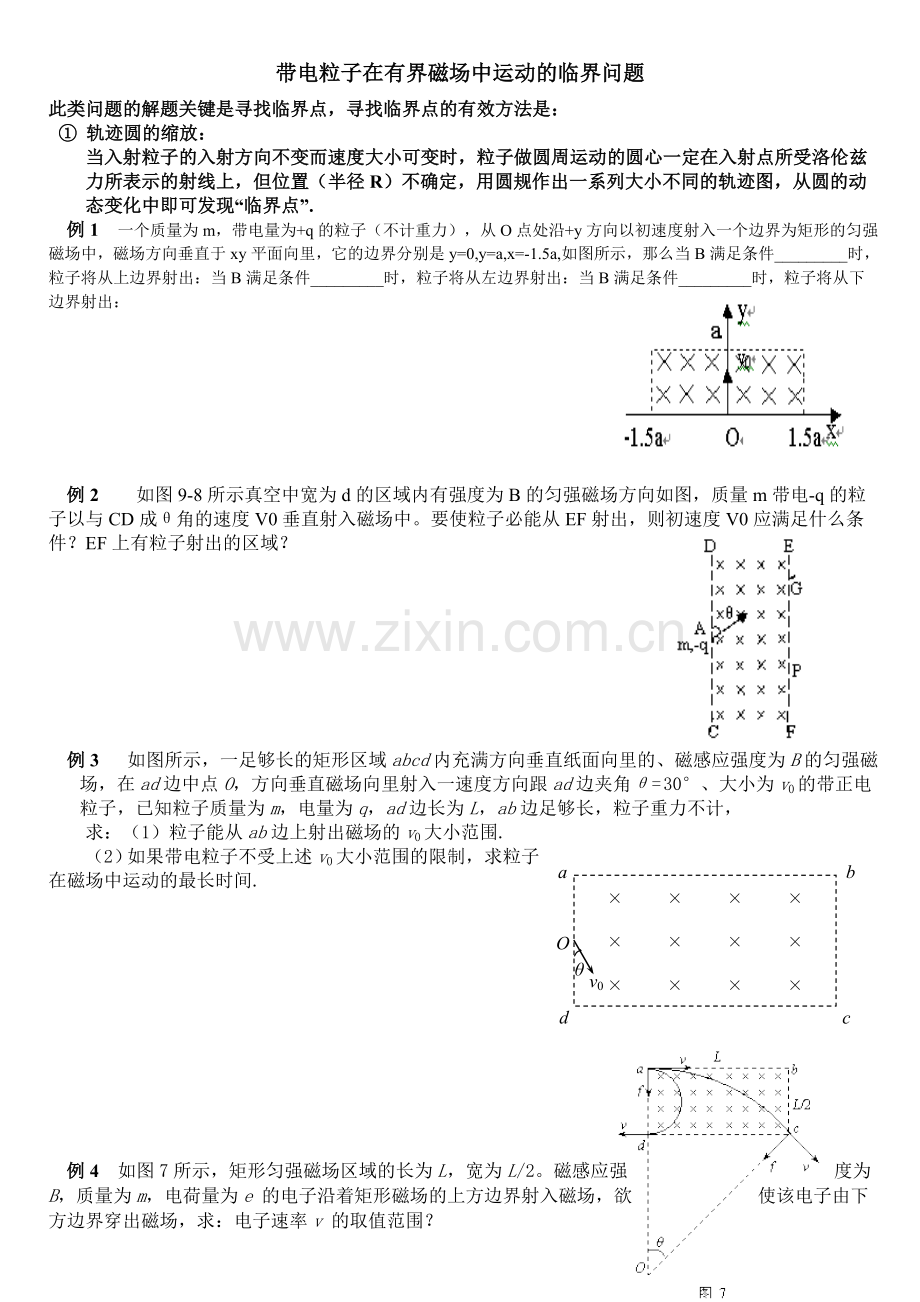

带电粒子在有界磁场中运动的临界问题
此类问题的解题关键是寻找临界点，寻找临界点的有效方法是：
① 轨迹圆的缩放：
当入射粒子的入射方向不变而速度大小可变时，粒子做圆周运动的圆心一定在入射点所受洛伦兹力所表示的射线上，但位置（半径R）不确定，用圆规作出一系列大小不同的轨迹图，从圆的动态变化中即可发现“临界点”.
例1 一个质量为m，带电量为+q的粒子（不计重力），从O点处沿+y方向以初速度射入一个边界为矩形的匀强磁场中，磁场方向垂直于xy平面向里，它的边界分别是y=0,y=a,x=-1.5a,如图所示，那么当B满足条件_________时，粒子将从上边界射出：当B满足条件_________时，粒子将从左边界射出：当B满足条件_________时，粒子将从下边界射出：

例2 如图9-8所示真空中宽为d的区域内有强度为B的匀强磁场方向如图，质量m带电-q的粒子以与CD成θ角的速度V0垂直射入磁场中。要使粒子必能从EF射出，则初速度V0应满足什么条件？EF上有粒子射出的区域？

×
×
×
×
×
×
×
×
×
×
×
×
a
b
c
d
θ
O
v0
例3 如图所示，一足够长的矩形区域abcd内充满方向垂直纸面向里的、磁感应强度为B的匀强磁场，在ad边中点O，方向垂直磁场向里射入一速度方向跟ad边夹角θ = 30°、大小为v0的带正电粒子，已知粒子质量为m，电量为q，ad边长为L，ab边足够长，粒子重力不计，
求：（1）粒子能从ab边上射出磁场的v0大小范围.
（2）如果带电粒子不受上述v0大小范围的限制，求粒子在磁场中运动的最长时间.

例4 如图7所示，矩形匀强磁场区域的长为L，宽为L/2。磁感应强度为B，质量为m，电荷量为e 的电子沿着矩形磁场的上方边界射入磁场，欲使该电子由下方边界穿出磁场，求：电子速率v 的取值范围？

图5
例5、在边长为的内存在垂直纸面向里的磁感强度为的匀强磁场，有一带正电，质量为的粒子从距Ａ点的Ｄ点垂直ＡＢ方向进入磁场，如图５所示，若粒子能从ＡＣ间离开磁场，求粒子速率应满足什么条件及粒子从ＡＣ间什么范围内射出．

★★★ 带电粒子在磁场中以不同的速度运动时，圆周运动的半径随着速度的变化而变化，因此可以将半径放缩，运用“放缩法”探索出临界点的轨迹，使问题得解；对于范围型问题，求解时关键寻找引起范围的“临界轨迹”及“临界半径R0”，然后利用粒子运动的实际轨道半径R与R0的大小关系确定范围。

② 轨迹圆的旋转：
当粒子的入射速度大小确定而方向不确定时，所有不同方向
入射的粒子的轨迹圆是一样大的，只是位置绕入射点发生了旋转，从定圆的动态旋转中，也容易发现“临界点”.
例6 一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里.许多质量为m带电量为+q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域. 不计重力，不计粒子间的相互影响. 下列图中阴影部分表示带电粒子可能经过的区域，其中 . 正确的图是 （ ）

y
O

例7 在y>0的区域内存在匀强磁场，磁场垂直于图中的Oxy平面，方向指向纸外，原点O处有一离子源，沿各个方向射出速率相等的同价正离子，对于速度在Oxy平面内的离子，它们在磁场中做圆弧运动的圆心所在的轨迹，可用下面给出的四个半圆中的一个来表示，其中正确的是（ ）

D
C
B
A
x
y
O
x
y
O
x
y
O
x
y
O

例8 如图，在x轴的上方（y≥0）存在着垂直于纸面向外的匀强磁场，磁感应强度为B。在原点O有一个离子源向x轴上方的各个方向发射出质量为m、电量为q的正离子，速率都为v。对那些在xy平面内运动的离子，在磁场中可能到达的最大x＝________________，最大y＝________________。

例9 图中虚线MN是一垂直纸面的平面与纸面的交线，在平面右侧的半空间存在一磁感强度为B的匀强磁场，方向垂直纸面向外是MN上的一点，从O 点可以向磁场区域发射电量为＋q、质量为m 、速率为的粒于，粒于射入磁场时的速度可在纸面内各个方向已知先后射人的两个粒子恰好在磁场中给定的P点相遇，P到0的距离为L不计重力及粒子间的相互作用
(1)求所考察的粒子在磁场中的轨道径
(2)求这两个粒子从O点射人磁场的时间间隔

图1
例10 如图1，半径为的匀强磁场区域边界跟轴相切于坐标原点O，磁感强度，方向垂直纸面向里．在O处有一放射源S，可向纸面各个方向射出速度为的粒子．已知粒子质量，电量，试画出粒子通过磁场空间做圆周运动的圆心轨道，求出粒子通过磁场空间的最大偏角．

例11 如图8所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0．60T，磁场内有一块平面感光板ab，板面与磁场方向平行，在距ab的距离l=16cm处，有一个点状的α放射源S，它向各个方向发射α粒子，α粒子的速度都是v=3．0×106m/s，已知α粒子的电荷与质量之比q/m=5．0×107C/kg，现只考虑在图纸平面中运动的α粒子，求ab上被α粒子打中的区域的长度。

图14
例12 如图14所示，在真空中坐标平面的区域内，有磁感强度的匀强磁场，方向与平面垂直，在轴上的点，有一放射源，在平面内向各个方向发射速率的带正电的粒子，粒子的质量为，电量为，求带电粒子能打到轴上的范围．

小结：
1.带电粒子进入有界磁场,运动轨迹为一段弧线.
解决这类问题的切入点是：定圆心；求半径；画轨迹；找圆心角。
2.同源粒子垂直进入磁场的运动轨迹

速度大小相同，方向都同方向。

速度大小相同，方向沿各方向。

3.注意圆周运动中的有关对称规律:
(1) 在圆形磁场区域内,沿径向射入的粒子,必沿径向射出.
(2) 粒子进入单边磁场时,入射速度与边界夹角等于出射速度与边界的夹角;

针对性训练:
图11
1、 如图11所示，A、B为水平放置的足够长的平行板，板间距离为，A板中央有一电子源P，在纸面内能向各个方向发射速度在范围内的电子，Ｑ为P点正上方B板上的一点，若垂直纸面加一匀强磁场，磁感应强度，已知电子的质量，电子电量，不计电子的重力和电子间相互作用力，且电子打到板上均被吸收，并转移到大地．求：
（1）沿PＱ方向射出的电子击中A、B两板上的范围．
（２）若从Ｐ点发出的粒子能恰好击中Ｑ点，则电子的发射方向（用图中角表示）与电子速度的大小之间应满足的关系及各自相应的取值范围．

2、据有关资料介绍，受控核聚变装置中有极高的温度，因而带电粒子将没有通常意义上的“容器”可装，而是由磁场约束带电粒子运动使之束缚在某个区域内．现按下面的简化条件来讨论这个问题：如图8所示的是一个截面为内径、外径的环状区域，区域内有垂直于截面向里的匀强磁场．已知氦核的荷质比，磁场的磁感应强度，不计带电粒子重力．
（1）实践证明，氦核在磁场区域内沿垂直于磁场方向运动速度的大小与它在磁场中运动的轨道半径有关，试导出与的关系式．
（2）若氦核沿磁场区域的半径方向平行于截面从A点射人磁场，画出氦核在磁场中运动而不穿出外边界的最大圆轨道示意图．
图8
（3）若氦核在平行于截面从A点沿各个方向射人磁场都不能穿出磁场外边界，求氦核的最大速度．

3、(14分)如图所示的直角坐标系中，在直线x=－2l0到y轴区域内存在着两个大小相等、方向相反的有界匀强电场，其中x轴上方的电场方向沿y轴负方向，x轴下方的电场方向沿y轴正方向。在电场左边界上A（－2l0，－l0）到C（－2l0，0）区域内，连续分布着电量为＋q、质量为m的粒子。从某时刻起由A点到C点间的粒子，依次连续以相同的速度v0沿x轴正方向射入电场。若从A点射入的粒子，恰好从y轴上的A′（0，l0）沿x轴正方向射出电场，其轨迹如图。不计粒子的重力及它们间的相互作用。
⑴求匀强电场的电场强度E；
⑵求在AC间还有哪些位置的粒子，通过电场后也能沿x轴正方向运动？
⑶若以直线x=2l0上的某点为圆心的圆形区域内，分布着垂直于xOy平面向里的匀强磁场，使沿x轴正方向射出电场的粒子，经磁场偏转后，都能通过直线x=2l0与圆形磁场边界的一个交点处，而便于被收集，则磁场区域的最小半径是多大？相应的磁感应强度B是多大？
A
O
x
y
v0
v0
E
E
C′
A′
x=－2l0
C
x=2l0
