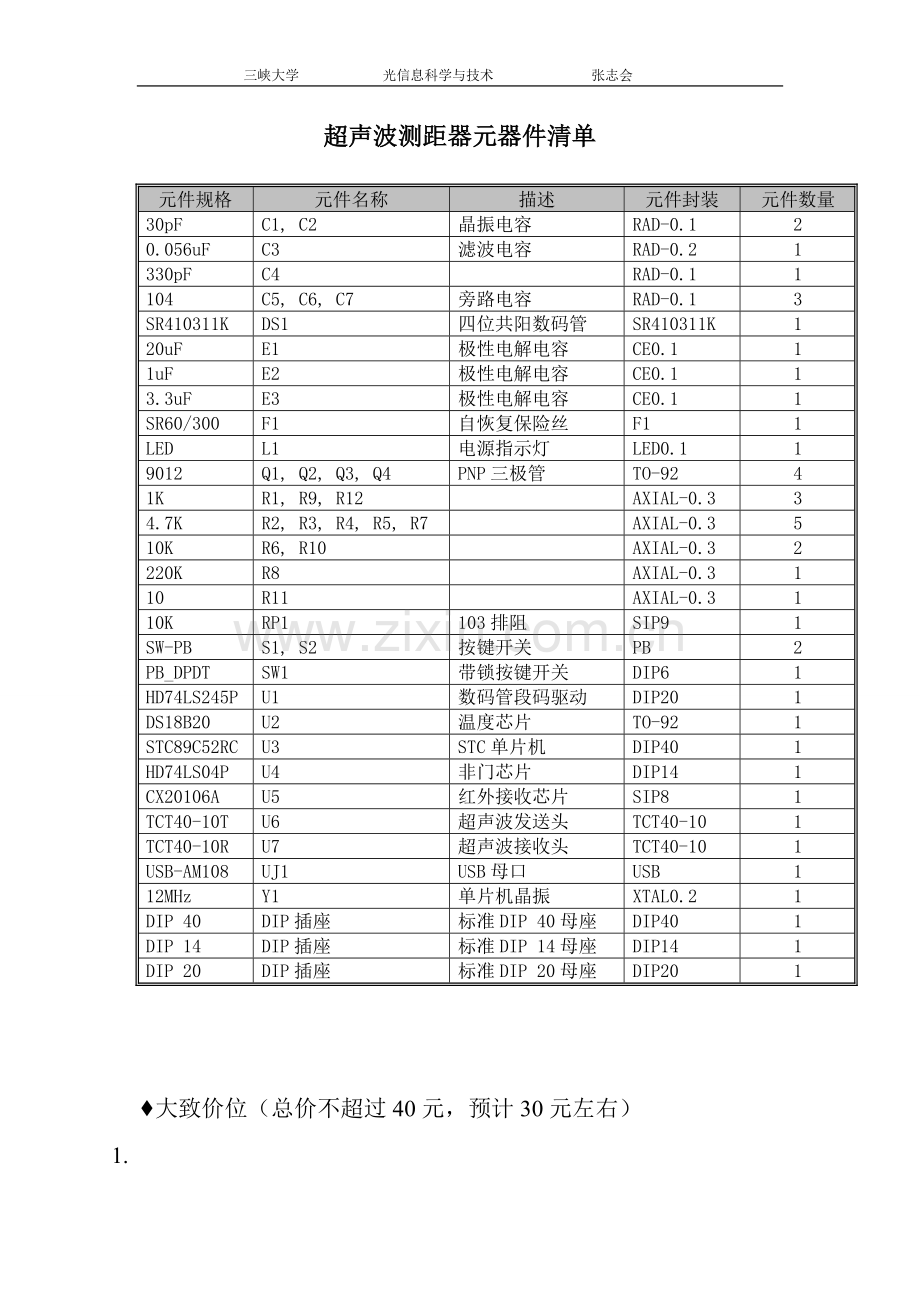

超声波测距器元器件清单

元件规格
元件名称
描述
元件封装
元件数量
30pF
C1, C2
晶振电容
RAD-0.1
2
0.056uF
C3
滤波电容
RAD-0.2
1
330pF
C4

RAD-0.1
1
104
C5, C6, C7
旁路电容
RAD-0.1
3
SR410311K
DS1
四位共阳数码管
SR410311K
1
20uF
E1
极性电解电容
CE0.1
1
1uF
E2
极性电解电容
CE0.1
1
3.3uF
E3
极性电解电容
CE0.1
1
SR60/300
F1
自恢复保险丝
F1
1
LED
L1
电源指示灯
LED0.1
1
9012
Q1, Q2, Q3, Q4
PNP三极管
TO-92
4
1K
R1, R9, R12

AXIAL-0.3
3
4.7K
R2, R3, R4, R5, R7

AXIAL-0.3
5
10K
R6, R10

AXIAL-0.3
2
220K
R8

AXIAL-0.3
1
10
R11

AXIAL-0.3
1
10K
RP1
103排阻
SIP9
1
SW-PB
S1, S2
按键开关
PB
2
PB_DPDT
SW1
带锁按键开关
DIP6
1
HD74LS245P
U1
数码管段码驱动
DIP20
1
DS18B20
U2
温度芯片
TO-92
1
STC89C52RC
U3
STC单片机
DIP40
1
HD74LS04P
U4
非门芯片
DIP14
1
CX20106A
U5
红外接收芯片
SIP8
1
TCT40-10T
U6
超声波发送头
TCT40-10
1
TCT40-10R
U7
超声波接收头
TCT40-10
1
USB-AM108
UJ1
USB母口
USB
1
12MHz
Y1
单片机晶振
XTAL0.2
1
DIP 40
DIP插座
标准DIP 40母座
DIP40
1
DIP 14
DIP插座
标准DIP 14母座
DIP14
1
DIP 20
DIP插座
标准DIP 20母座
DIP20
1

♦大致价位（总价不超过40元，预计30元左右）
1.

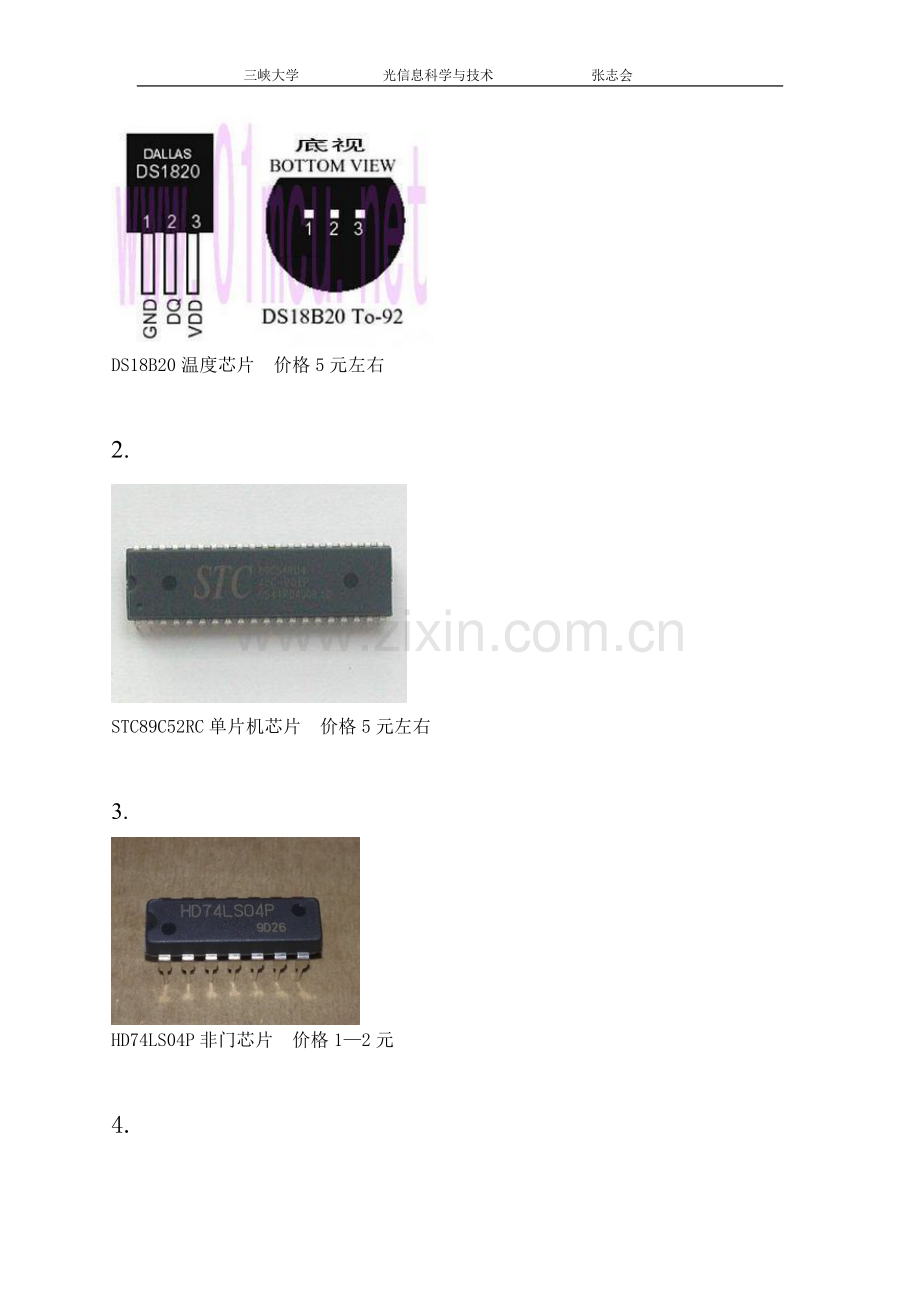

DS18B20温度芯片 价格5元左右

2.

STC89C52RC单片机芯片 价格5元左右

3.

HD74LS04P非门芯片 价格1—2元

4.

CX20106A 红外遥控接收,超声波传感器接收用芯片 价格2—5元

5.

TCT40-10T/R超声波发送(接收）头 价格4元左右一对

6.

HD74LS245P数码管段驱动 价格2元左右

7.

SR410311K四位共阳数码管 价格3元左右

绘制的PCB说明：
1、 电源线用的是35mil，其它线用的是10mil。
2、 板宽63.5mm，板长76.2mm 。
3、 超声波发送与接收头的距离要保持4~8cm，该PCB两超声波探头的距离为58.42mm。
4、 三个旁路电容分别放在三个芯片旁边。
5、 电池供电模式用简单的封装代替，可外接电池供电。
