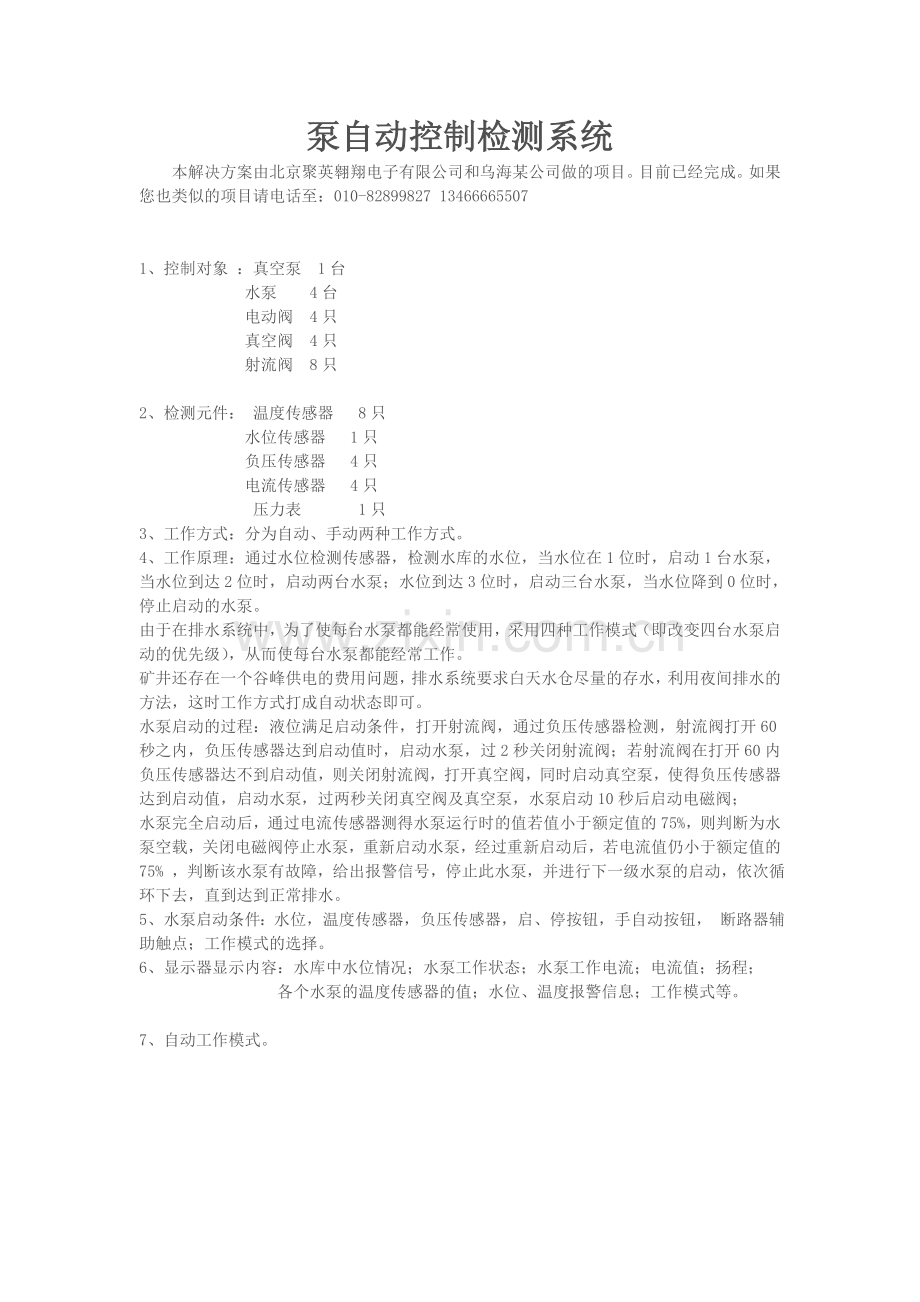

泵自动控制检测系统
本解决方案由北京聚英翱翔电子有限公司和乌海某公司做的项目。目前已经完成。如果您也类似的项目请电话至：010-82899827 13466665507

1、控制对象 ：真空泵 1台
水泵 4台
电动阀 4只
真空阀 4只
射流阀 8只

2、检测元件： 温度传感器 8只
水位传感器 1只
负压传感器 4只
电流传感器 4只
压力表 1只
3、工作方式：分为自动、手动两种工作方式。
4、工作原理：通过水位检测传感器，检测水库的水位，当水位在1位时，启动1台水泵，当水位到达2位时，启动两台水泵；水位到达3位时，启动三台水泵，当水位降到0位时，停止启动的水泵。
由于在排水系统中，为了使每台水泵都能经常使用，采用四种工作模式（即改变四台水泵启动的优先级），从而使每台水泵都能经常工作。
矿井还存在一个谷峰供电的费用问题，排水系统要求白天水仓尽量的存水，利用夜间排水的方法，这时工作方式打成自动状态即可。
水泵启动的过程：液位满足启动条件，打开射流阀，通过负压传感器检测，射流阀打开60秒之内，负压传感器达到启动值时，启动水泵，过2秒关闭射流阀；若射流阀在打开60内负压传感器达不到启动值，则关闭射流阀，打开真空阀，同时启动真空泵，使得负压传感器达到启动值，启动水泵，过两秒关闭真空阀及真空泵，水泵启动10秒后启动电磁阀；
水泵完全启动后，通过电流传感器测得水泵运行时的值若值小于额定值的75%，则判断为水泵空载，关闭电磁阀停止水泵，重新启动水泵，经过重新启动后，若电流值仍小于额定值的75% ，判断该水泵有故障，给出报警信号，停止此水泵，并进行下一级水泵的启动，依次循环下去，直到达到正常排水。
5、水泵启动条件：水位，温度传感器，负压传感器，启、停按钮，手自动按钮， 断路器辅助触点；工作模式的选择。
6、显示器显示内容：水库中水位情况；水泵工作状态；水泵工作电流；电流值；扬程；
各个水泵的温度传感器的值；水位、温度报警信息；工作模式等。

7、自动工作模式。

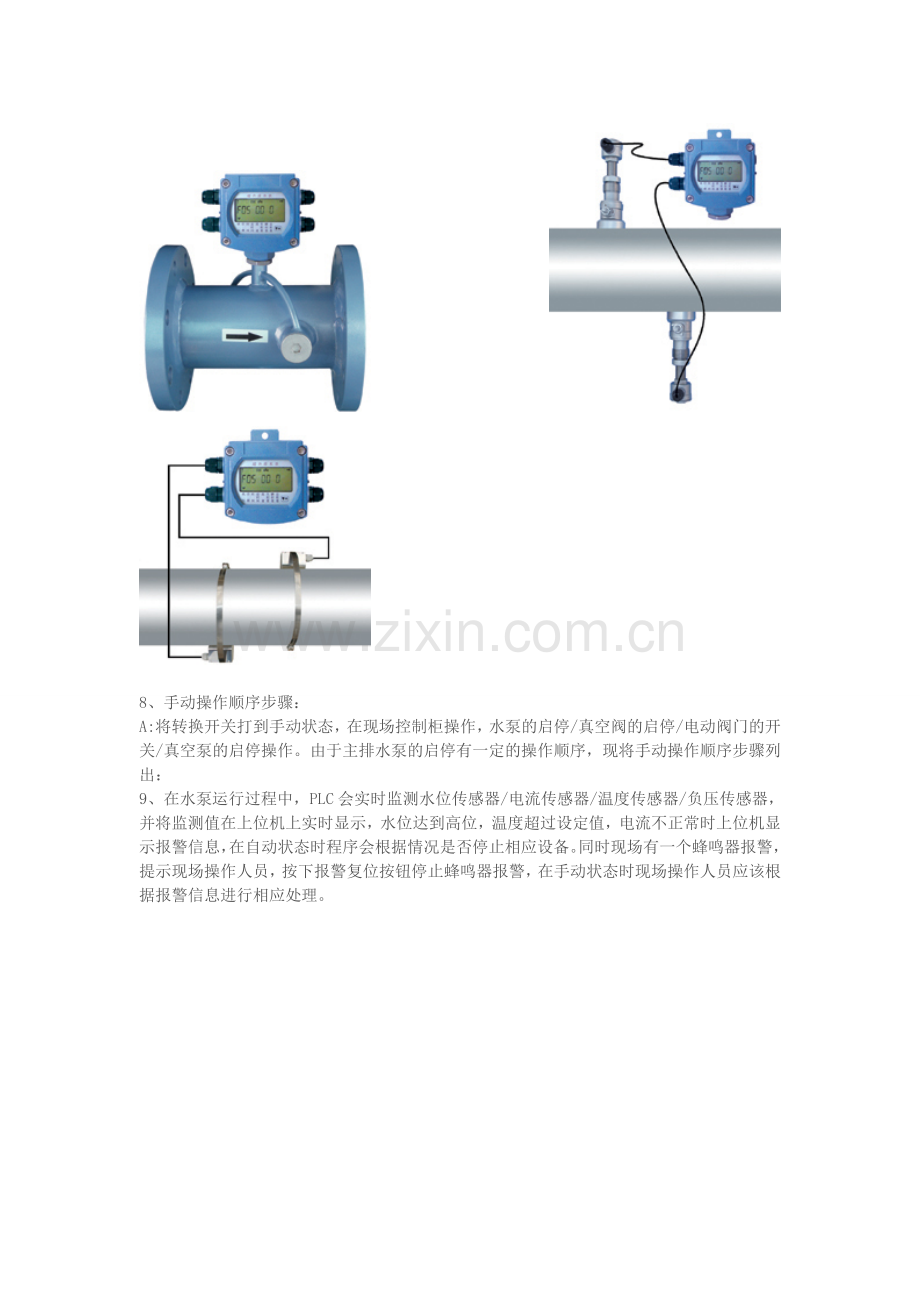

8、手动操作顺序步骤：
A:将转换开关打到手动状态，在现场控制柜操作，水泵的启停/真空阀的启停/电动阀门的开关/真空泵的启停操作。由于主排水泵的启停有一定的操作顺序，现将手动操作顺序步骤列出：
9、在水泵运行过程中，PLC会实时监测水位传感器/电流传感器/温度传感器/负压传感器，并将监测值在上位机上实时显示，水位达到高位，温度超过设定值，电流不正常时上位机显示报警信息，在自动状态时程序会根据情况是否停止相应设备。同时现场有一个蜂鸣器报警，提示现场操作人员，按下报警复位按钮停止蜂鸣器报警，在手动状态时现场操作人员应该根据报警信息进行相应处理。
