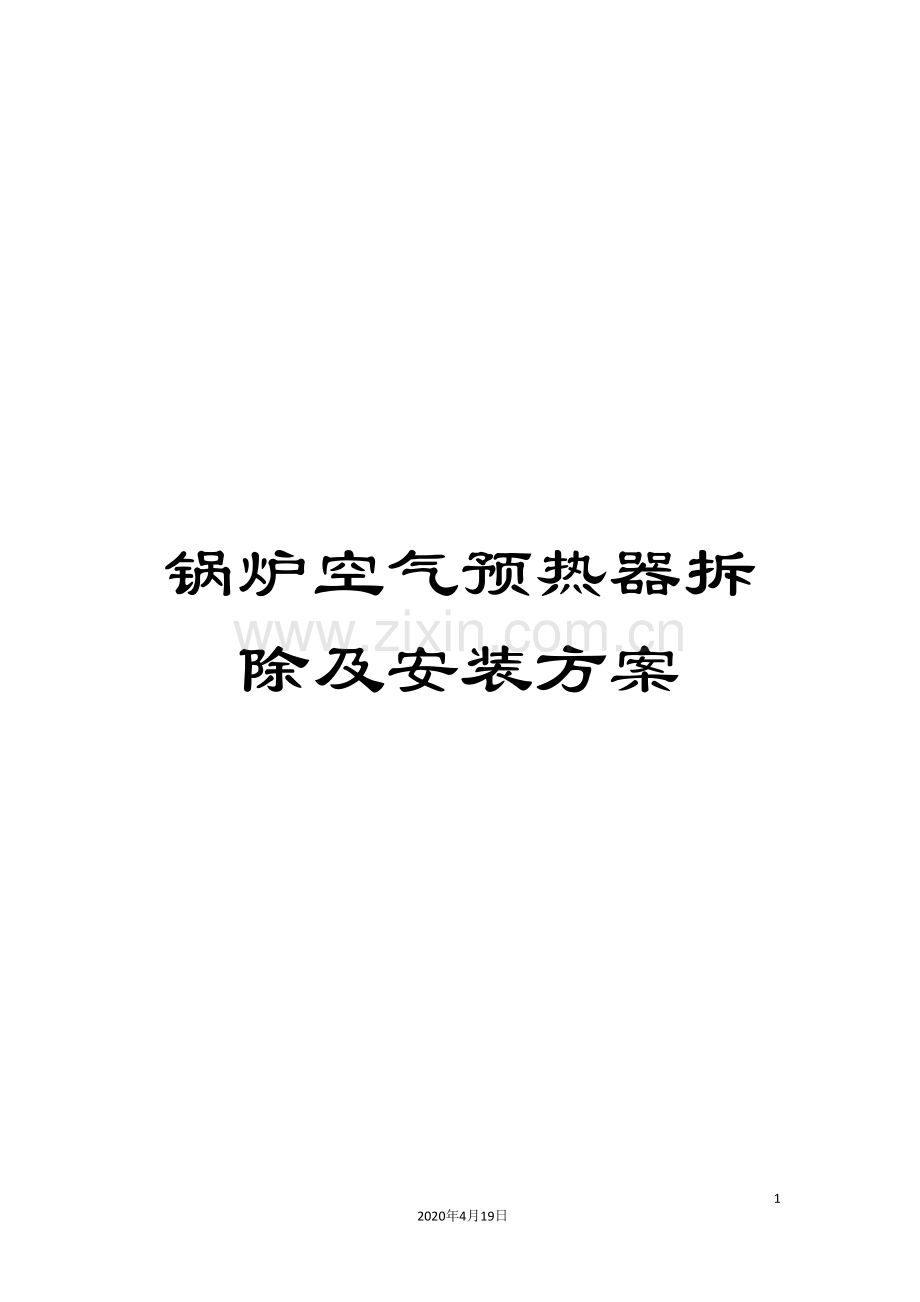

锅炉空气预热器拆除及安装方案

7
2020年4月19日
文档仅供参考，不当之处，请联系改正。
电厂1#锅炉空气预热器
拆除更换方案
一、工程概况
本工程位于宝泰隆煤化工集团厂区电厂内1#锅炉，拆除及更换项目为1#锅炉第三层空气预热器，共计6件（4件长3.2米×宽0.85米×高2.4米；2件长3.2米×宽0.85×高2米），保护性拆除后从锅炉顶部移至地面后运输至检修处，从检修处运输检修完的空气预热器到电厂锅炉房移至锅炉顶部进行安装。
二、施工准备
2.1、技术准备工作
施工前技术人员必须对拆除现场进行详细了解提出拆除方案，并向施工人员下达详细的技术交底。
2.2、现场准备工作
根据现场工程特点1#锅炉停运后至冷却状态进行下列准备条件：1、先进行对拆除部位及平台进行清扫；2、由于检修二段空气预热器底部已搭设平台保护引风风管，现在要检修三段空气预热器，平台及固定吊点高度不够使用要求，必须拆除原有平台上再重新搭设钢平台及固定吊点来拆装三段空气预热器。3、平台搭设完成后拆除三段空气预热器外保温及风箱。
三、项目人力资源配置
3.1主要施工管理人员表
序号
姓 名
本工程担任职务
职 称
1
韩富华
项目经理
国家注册建造师
2
梁文革
生产经理
一级项目经理
3
王成
生产经理
一级项目经理
4
周磊
技术员
助理工程师
5
梁学文
安全员
安全员
6
池玉晶
材料员
经济员
7
田文忠
调度长
技师

3.2投入的劳动力计划
工种
人数
备注
起重工
2

电焊工
6

电工
1

铆工
2

钳工
2

电工
1

普工
6

合 计
20

四、 施工大型设备及主要机具配置表
序
号
机械或设备名称
型号规格
数 量
国别
产地
制造
年份
额定
功率kW
生产
能力
1
自 卸 车
12t
1
青岛

---
12t
2
交流电焊机
BX3-500-2
5
北京

30
---
3
10t电动葫芦

3
济南

5
10t
4
5t滑轮组
---
2
北京

---
5t
5
10t吊环
---
8
郑州

---
---
6
倒 链
2～10t
8
郑州

---
2～10t
7
千 斤 顶
50t
2
郑州

---
50t
8
角向磨光机
Φ180
2
郑州

9
角向磨光机
Φ100
2
郑州

10
12t重物移运器
---
4
---
---

五、拆除及更换方案
5.1 将施工中所需型材及设备用自卸车从九冶项目部运至汽轮机厂房内，用汽轮机房天车把施工中所需型材及设备运至汽轮机房平台上，再用人工倒运至1#锅炉房平台上。
5.2 原有平台及固定吊点拆除完后，在原平台位置重新搭设够高度的固定平台、滑动平台来倒运空气预热器，H型钢固定平台为宽3.5米×高5.15米×长12米，滑动平台为宽3.5米×高5.15米×长4米，固定框架在滑动平台上设框型龙门架一台，为把空气预热器吊起到滑动平台及吊放至锅炉房平台。
5.3 由于空气预热器最大尺寸为宽0.85米×高2.4米×长3.2米，重量为8吨多，必须在空气预热器顶部安装H型钢框架固定吊点为长9米×宽5米，在吊装框架上设吊装点来拆除和安装空气预热器及附属设备。
5.4 在施工前先将空气预热器顶部一层平台必须拆除，再对预热器风箱保温及风箱拆除用卷扬机及手拉葫芦放到平台上。空气预热器用卷扬及葫芦抽出锅炉，放至固定平台上，用4台12T重物移运器移至滑动平台，再用滑动平台上的龙门吊用手拉葫芦把空气预热器吊起后，将滑动平台移至一边，再把空气预热器放置锅炉平台上用4台12T重物移运器运到汽轮机房，用汽轮机房天车把空气预热器吊置一楼地面，用12吨自卸车运送至甲方指定检修处，其余的空气预热器按上述同样的方法进行拆除运输。
5.5 安装方法，从甲醇用12T自卸车倒运空气预热器至汽轮机厂房内，用天车吊至汽轮机平台，再用4台12T重物移运器运送到1#锅炉旁，使龙门吊吊起空气预热器至滑动平台上，再用4台12吨重物移运器移到固定平台上，用电动葫芦送至空气预热器室内进行密封处理，其余的空气预热器按同样的方法安装就位，最后进行对风箱壳的焊接安装。
5.6 空气预热器安装完成后，将顶部已拆除的平台及结构进行恢复处理。

六、安全文明施工
6.1 一般要求
6.1.1 进入施工现场人员必须戴好安全帽，系好帽扣，工作时正确使用安全防护用品，2m以上高空作业要戴安全带。
6.1.2 脚手架要严格按照搭设规程进行。脚手架必须设有扫地杆、斜拉杆，竖杆对接必须在同一垂直线上，不得存在探头板。脚手架在翻跳时上下必须统一协调，互相提醒、保护。
6.1.3 气、电焊作业，严格按照操作规程进行，雨天禁止露天焊接。并配有足够的消防器材和规定办理动火证。
6.1.4 患有心脏病、高血压、癫痫病等人不得从事高空作业；雨天、大雾及六级以上大风不得从事室外高空作业。
6.1.5 所用机械在投入使用之前必须进行空运转及负荷试运转，确认无误后方可投入使用。
6.1.6 检查和修理机械或电器设备时，必须拉开启动装置或电源开关，并挂牌以示提醒。
6.1.7进入现场施工人员牢记三不伤害原则，即：我不伤害她人，我不被她人伤害，我不伤害自己。
6.2 施工现场临时用电的安全管理措施
6.2.1 本工程现场临时用电采用中性点直接接地的380/220V三相五线制的低压电力系统。
6.2.2 临时用电的安装、拆除、维修必须由电工严格按技术操作规程完成。
6.2.3 施工现场所有电气盘箱及机具设备等均需可靠接地或接零保护。
6.2.4 所有配电箱内布线整齐，实行“一机一闸一保险”制，严禁一闸多机，开关箱须装设漏电保护器，配电箱内多路配电要标识清楚。
6.2.5 各级配电装置的容量应与实际相匹配，其结构形式，盘面布置和系统接线要规范化。
6.3 高空作业防护措施
6.3.1 高处作业必须挂安全带，拉安全网。
6.3.2 所有从事高处作业人员必须进行安全技术教育及交底，落实所有安全技术措施和人身防护用品。
6.3.3 临边、洞口作业应加防护栏杆或其它可靠措施。
6.3.4 攀登作业的用具，结构构造上必须牢固可靠，使用梯子作业时，梯脚底部应坚实，不得垫高使用。上端应有固定措施，立梯工作角度以75度＋5度为宜。
6.3.5 悬空作业应有牢固的立足处，并视具体情况，配置防护栏网，栏杆或其它安全设施。
6.3.6 悬空作业所有的索具、脚手板、吊篮、吊笼等设备，均需经过技术鉴定后方可使用，使用吊篮作业时应加两道保险绳。
6.4 构件吊装就位的安全措施
6.4.1 作业前严格做好施工准备工作，包括场地平通，人员组织，吊车及其它相应运输工具的检查等。
6.4.2 吊装作业要设现场施工负责人、起重指挥人、监护人员以及划分设置现场警戒区域。
6.4.3 严格执行“十不吊”作业规程。
