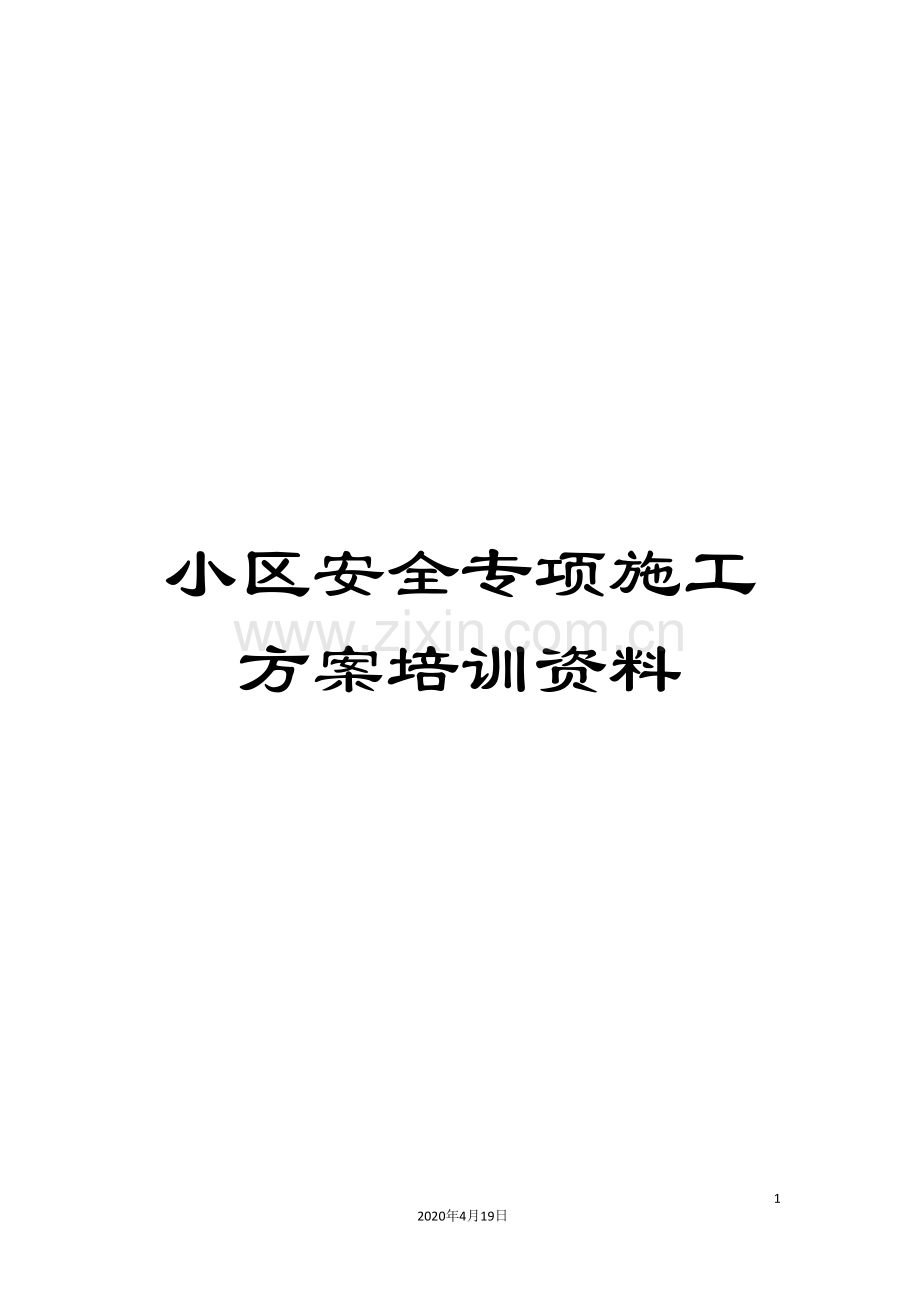

小区安全专项施工方案培训资料.doc

小区安全专项施工方案培训资料

51
2020年4月19日
文档仅供参考

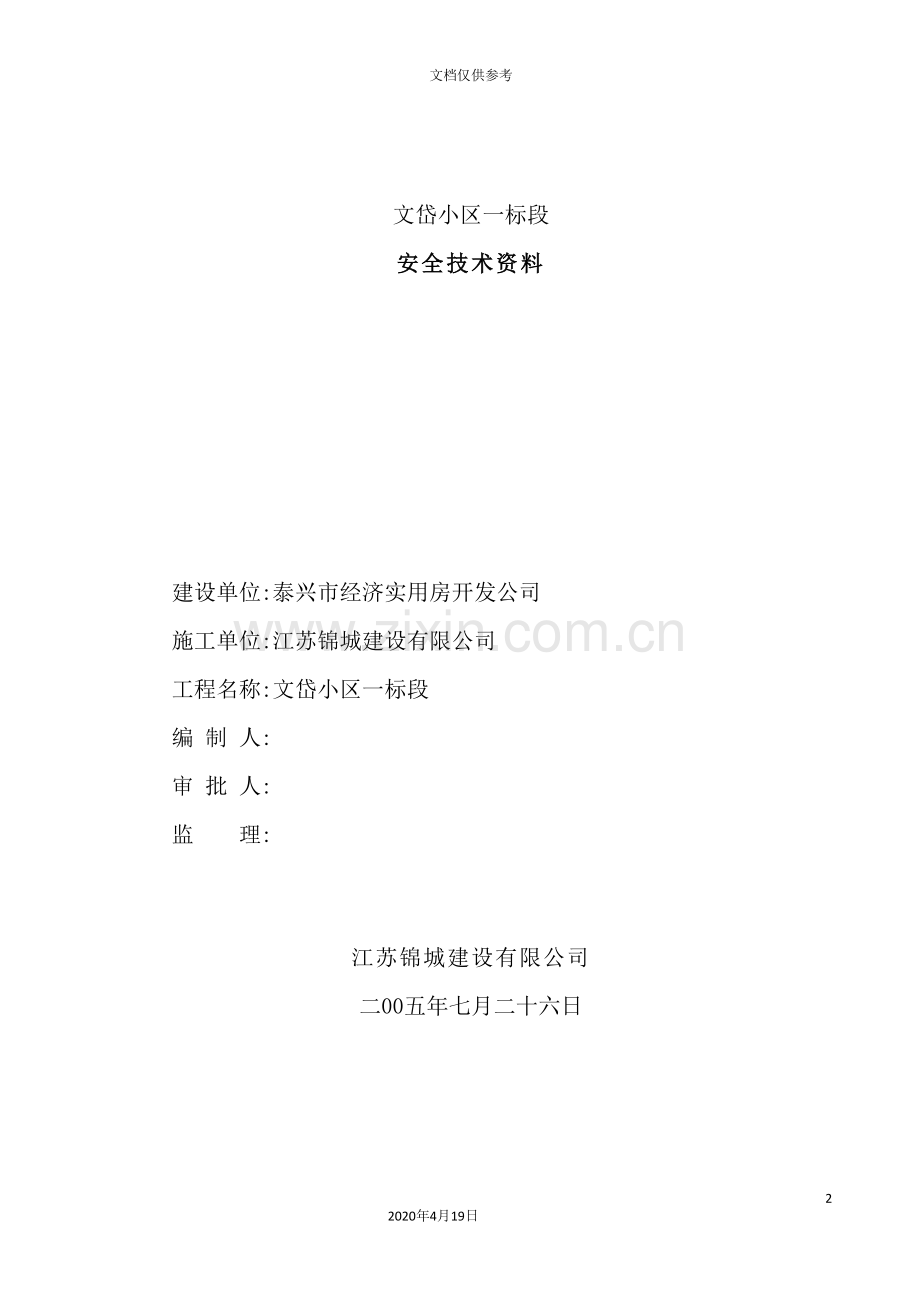

文岱小区一标段
安全技术资料

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日

目 录

一、 施工组织设计
二、 施工安全措施现场平面布置、说明方案
三、 基 坑 防 护 方 案
四、 临 时 用 电 方 案
五、 落地式外脚手架搭拆方案
六、 上料台搭设方案
七、 模板、排架支撑搭设方案
八、 应急救援预案

文岱小区一标段
施工组织设计

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日

一、工程概况和施工准备表

工

程

概

况
建设单位
泰兴市经济实用房开发公司
设计单位
泰兴市同创立筑设计(咨询)有限公司
工程名称:文岱住宅区一标段
结构/层次: 砖混三层
檐口标高:9.1m

建筑面积: 4426 m2

基础形式: 钢筋混凝土条形基础
基础深度: 1.3 m
定额工期:176 日历天
投标工期: 176 日历天
计划开工日期: 8月11日
计划竣工日期: 8月11日
定额工日:17082 个工日
计划用工:15850 个工日
施

工

准

备
准备内容
完成时间
拟建临时设施: 150 m2
8月15日
拟建施工道路面积: 400 m2
8月15日
拟建施工场地: 280 m2
8月15日
原材料检验测试
8月20日
砼、砂浆试配
8月20日
技术交底
各分部施工前下交完成

二、劳动力配置计划表

序号
工种名称
施 工 阶 段
基础
主体
装修
扫尾
1
瓦 工
25
25
5
5
2
抹 灰 工

35
5
3
砼 工
15
15

4
钢 筋 工
15
15

5
模 板 工
20
20

6
电 焊 工
1
1

8
水 电 工
5
5
5
5
9
防 水 工

5

10
油 漆 工

10

11
木 工

5

12
普 通 工
15
15
15
5

合 计
96
96
80
20

三、主要施工机械进场计划表

序号
机械名称
型 号
数 量
设备状况
计划进场时间
1
塔 吊
QTZ-40
1台
良好
8月20日
2
砼搅拌机
JZ-350
1台
良好
8月10日
3
砂浆机
HJ-200
1台
良好
8月10日
4
插入式振动器
SG-26X
4台
良好
8月10日
5
平板振动器
P2-50
2台
良好
8月10日
6
钢筋切断机
QT-40
1台
良好
8月10日
7
钢筋弯曲机
WJ40-1
1台
良好
8月10日
8
交直流电焊机
G2H-36
1台
良好
8月10日
9
砂轮切割机

1台
良好
8月10日
10
木工压刨机
MJ-206
1台
良好
8月10日
11
木工园盘锯

1台
良好
8月10日
12
打夯机
HJ-75
2台
良好
8月10日
13
磅秤
0.5～1.0t
2台
良好
8月10日
14
测量仪器

1套
良好
8月10日

四、主要材料(含周转材料)进场计划表

材 料 名 称
规 格
单 位
数 量
进场时间
钢 材
综 合
t
156
进场施工陆续进货
木 材
模板用材
M3
65
进场施工陆续进货
水 泥
综 合
t
972
随工程进度
白 水 泥
白 度84
t
6.6
随工程进度
黄 砂
中 粗
t
2472
随工程进度
碎 石
综 合
t
2479
随工程进度
红 砖
240×115×53
百块
946
随工程进度
多孔砖KP1
240×115×90
百块
4317
随工程进度
石 灰 膏

M3
45.63
随工程进度
粘土瓦

百块
86.58
施工第四个月
复合木模板

㎡
2500
随工程进度
钢 管
φ48
t
250
随工程进度
扣 件
φ48
只
3000
随工程进度
密 目 网

㎡

随工程进度
竹 笆

张
1000
随工程进度

施工安全措施
现场平面布置、说明方案

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日

施工现场布置措施

针对泰兴市建筑业施工现场文明标准化管理规定,现场布置整齐有序,其现场布置详见现场布置平面图。
现场场地应平整无积水,垃圾要及时集中外运,现场入口处醒目位置设”五牌一图”(工程概况牌、文明施工牌、安全生产纪律牌、管理人员名单及监督电话号码牌、消防、保卫、门卫值班制度、施工现场平面布置图),安全记录牌采用即时贴和有机玻璃贴刻10个阿拉伯数字,定期统计纪律,记录安全生产天数,五牌一图张挂位置要醒目,规格要统一,文字要清晰,排列整齐。
场内临时道路要平整夯实,全部硬质化地面,保证畅通运行。
木工间、钢筋间设置在简设北侧,隔离办公设施,各类材料的堆放要分类设置标牌,砂石堆放在两幢房子的中央,四周用水泥砂浆砌80cm高的挡墙,修整成方。
安全设施要齐全,主要在于做好脚手架防护,”三宝”、”四口”和”五临边”的防护,各种机械防护,重点保护等,具体内容均详见其单项设计。
场内临时设施规范,利用标语、画廊、黑板报进行安全宣传,脚手架处挂标语条幅、警示标牌,在整修现场形成安全文明的施工氛围,井然有序的施工环境。

现场文明施工措施
为了保证现场的文明施工,争创泰州市安全文明施工标准化工地,特制定如下具体措施:
（一） 现场文明施工管理网络。
（二） 文明施工现场管理网络具体分工:
1、项目经理负责施工现场的全面管理工作,对现场文明施工全面负责。
2、工长负责对所有班组的文明施工管理,对各班组进行打分,实行”奖罚措施”,对项目经理负责。
3、瓦工班组除负责本施工班组的作业面无砖头、落地灰及其它杂物,切实做到工完料清,还必须保证砂石修整成方,砖头、水泥码垛成方,保证工场无散乱的碎砖、水泥袋等。
4、木工班组长同样在保证作业面的清洁外,还必须保证模板拆除后及时清理、刷油、除钉,保证工地无一散乱的木头、刨花、钢钉等。
5、钢筋工班组长同样在保证作业面的清洁外,也要保证现场无钢筋头、扎丝等。
6、水电施工班组要做好预埋,避免返工,并保证仓库内清洁。
7、架子工班组必须保证工地无一根散乱的钢管和一张散乱的竹笆,还必须保证脚手架下的清洁,排水沟的通畅。
8、其它工种如机操工,必须保证各自使用的机械正常,建立操作维护保养纪律,还必须保证所有各自作业面的清洁。
9、后勤管理人员必须保证厨房、厕所、宿舍的清洁,划分各自的卫生保洁段,每周检查记录打分,实行每月底奖罚措施。
10、项目部经理组织全体人员每月检查,总结评比,张榜奖优罚差,用经济杠杆保证现场的文明施工管理工作。

现场安全文明管理网络

公司经理: 张国民

公司安全科:陈干泉

项目经理:张俞华

专职安全员:曹 琴

架 子 班 班 长
木 工 班 班 长
钢 筋 班 班 长
砼 浇 捣 班 长
水 电 班 班 长
瓦 工 班 班 长

”三宝”、”四口”、”五临边”及通道防护方案
一、”三宝”
根据标准化工地要求为,安全帽的佩带要求管理人员采用红色安全帽,操作工人用白色安全帽,工地办公室备10只黄色安全帽备用,管理人员必须佩带胸卡上岗,所采购的安全帽必须符合国家安全标准,为了防止安全帽长期使用后变形,应进行定期检查,保证上口有4-5cm,左右侧向有2-2.5cm的空隙。对安全带的选购必须符合国家标准GB6095-80<安全带>,进行攀登和悬空作业人员必须佩带安全带,并有牢靠的挂钩设施,使用高挂低用,对安全网采用泰州渔网厂生产的密目式安全网,在安装时必须用10＃铁丝绑扎在钢管脚手架上,并用钢材固定牢固。
二、”四口”
1、通道口,上料台口防护措施
所有人员使用的通道口上方均须设置符合安全要求的防护棚,根据我工地的实际情况,确定其尺寸大小及强度,提前满足不让人员受任何坠落的伤害,用钢管及卡具搭设好结构,分上下两层,间隔20cm左右,上层用竹笆满封或用其它板材满封起抗震缓冲,下层用多层板材及方木与钢管结构结合封闭,建筑物内通口应采用预埋于砼板内的钢筋网防护,过道口用预制砼块。
2、预留洞口及楼梯防护
将不使用的楼梯口按预留口进行覆盖,使用的楼梯口前沿设防护栏或及时施工正式栏杆或栏板。
按短边方向用钢管作骨架应用多层板与木方结合形成整板后覆盖于洞口用钢管搭好防护栏,上、下两道刷成红白色醒目警示色,上道距地100cm,下道地30cm。
三、”五临边”
根据不同的临边作业相应采用不同的防护措施,一般临边须设置牢固可靠的防护栏杆。
1、防护栏杆的构造
所有栏杆用红白花式钢管及各式卡具组成,由上横杆,下横杆及栏杆构成,上杆距地、楼面1.0m左右,中杆为0.5m,杆栏下部应配置18cm高的踢脚板或用竹笆作踢脚板。
栏杆的横杆不应有悬臂杆件,且四周与墙体或其它构件连成片形无间隙整体。
2、栏杆材质选择
所有花式钢管采用海安钢管扣件厂生产的Φ48无缝钢管,采用有合格证的卡具,踢脚板用竹笆或18mm宽多层板。
3、栏杆的搭设
基坑边应将立杆打入地面以下超过50cm,并与坑边不少于50cm,后用卡具将下层杆与立杆连接,扭矩不低于50NM,后再将上层杆件与立杆连接,上、下层杆件接头处不应在同一垂直面上,错开大于60cm,最后安装踢脚板。
4、楼面、窗台边固定防护栏时应设预埋件或钢管作拉顶杆、夹墙体作立杆拉结,保证立杆有可靠着力点,同时安装,上层、下层踢脚板。

基 坑 防 护 方 案

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日
基坑防护方案

一、工程概况:
泰兴市经济实用房开发公司开发的文岱小区一标段位于济川路西侧,占地1400m2,为现浇框架结构,总高度为9.1m,基础深度为-1.3m。
二、基坑防护:
本工程基础埋深度为-1.30m,挖土深度0.8米左右。按规范要求能够不进行放坡。因地下水位较低,不考虑降水措施。在每幢房屋的基坑周围用钢管打成一圈防护栏杆,在南北两边设置各设两个爬梯,以便工人进出基坑槽。
基坑施工周边必须设两道防护栏杆,防止坠落事故。基坑防护栏杆立杆埋深50～70cm,立杆间距以2米为宜,并与坑边不少于50cm,后用卡具将下层杆与立杆连接后再将上层杆件与立杆连接,上、下杆件接头处不应在同一垂直面上,应错开60cm,最后安装踢脚板。防护材料采用钢管、扣件和密目网。
坑槽沟边1米内,不准堆放土和其它材料、停放机械,1米以外堆土高度不超过1.5米。坑槽除设置防护和安全标志外。
土方开挖结束后,应及时进行地面硬化处理,并设置排水沟,防止地表水冲刷基础边坡。基坑开挖验收后,应立即进行垫层和基础施工,防止太阳暴晒和雨水浸刷基底土原状结构。
三、基坑防护监测
在基坑开挖和基础工程施工中应特别注意监测;坑外地面沉降、地下水位变化、以及塔吊基础、道路和地下管线等设施的沉降及变形。坚持正常的肉眼巡视工作。密切关注支护结构的施工质量、施工条件的改变、坑边堆载的变化、管道渗漏、不适当排水、以及雨水等自然环境条件的影响,及时发现基坑周边地面裂缝和设施的裂缝及渗漏等事故隐患,及时报告,及时予以处理。

临 时 用 电 方 案

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日

临时用电方案

一、工程概况:
泰兴市经济实用房开发公司开发的文岱小区一标段位于济川路西侧,占地1400m2。包含2、3、5、6、7共五个单位工程。
二、方案设计
建筑施工是一项多工种、多方位的交叉立体混合施工模式,其工作现场的主要用电负荷有:钢筋机械、木工机械、混凝土和砂浆搅拌机械、垂直运输设备、施工面的移动用电设备(振动泵、电焊机等)以及工作照明和辅助用房日常照明等。
本工程的施工用电为三级负荷,实际施工中各工种、各工序之间的交叉影响很大。根据本工程的总平面图布置,建设单位的总配电房在小区的北侧,现场主要用电负荷集中,其施工机械和设备功率(见附表)。
根据各施工机械用电负荷对施工影响的重要程度,拟出逻辑控制关系图(见附图)下分四路输出:1＃开关控制塔吊、搅拌机、镝灯等;2＃开关 (木工分线箱)控制圆盘锯、平刨机等;3＃开关控制钢筋调直机,弯曲机、切断机等;4＃开关;控制办公、生活照明等。

施工机械数量和功率表

序号
机械名称
型号
数量
功率
1
塔 吊
QTZ25
1台
22.0kw
2
砼搅拌机
JZ-350
1台
7.5kw
3
砂 浆 机
HJ-200
1台
3.5kw
4
插入式振动器
SG-26X
4台
12kw
5
平板振动器
P2-50
2台
2.2kw
6
钢筋切断机
QT-40
1台
4.0kw
7
钢筋弯曲机
WJ40-1
1台
4.0kw
8
钢筋滑直机
2T
1台
5.5 kw
9
交直流电焊机
G2H-36
1台
13.0kw
10
木工压刨机
MJ-206
1台
4.0kw
11
木工圆盘锯
MB503
1台
5.5kw
12
打夯机
HJ-75
2台
8.8kw
13
水　泵
QDX3-30-1.1
2台
4.4kw
14
碘钨灯

2盏
6.0kw
15
生活照明

25盏
2.5kw
16
镝　灯

2盏
3.0kw

合　　计

107.9kw
三、负荷计算:
总电量计算:
P总=1.10×(K1∑P1/cosφ+K2∑P2)
=1.10×(0.6×98.8/0.77+0.6×13)
=96.56KVA
建议选用SLJ100-10变压器
1、第一号电箱的用电量如下:
P= K1∑P1
=0.6×(22+7.5+3)
=19.5KVA
K1∑P1
I=
√3　U线Coosφ

=19.5×1000/(1.73×380×0.77)
=38.5P安培
第一路电线选择:按允许电流选择应为10mm2BLV型铝芯塑料线.按机械强度选择应为10mm2BLV型铝芯塑料线,按线路电压降选择
K1∑P1 L
S= =19.5×150/(46.3×8%)%=2925/370=7.9 mm2
C.s
为了同时满足上述三条件的要求,一号线路导线的截面应选用10 mm2 BLV型铝芯塑料线

2、第二号电箱的用电量(木工房专用)
P4＝0.6×(4+5.5)＝5.7kva
I=5.7×1000/(1.73×380×0.77)
=11.26安培
第二路电线选择:按允许电流选择应为2.5mm2BLV型铝芯塑料线. 按机械强度选择应为4mm2BLV型铝芯塑料线,按线路电压降选择
K1∑P1 L
S= =5.7×100/(46.3×8%)%=570/370=1.54 mm2
C.s
为了同时满足上述三条件的要求,一号线路导线的截面应选用4 mm2BLV型铝芯塑料线。
3、第三号电箱的用电量(钢筋间专用)
P4＝0.6×(4×2+5.5)＝8.1kva
I=8.1×1000/(1.73×380×0.77)
=16.0安培
第三路电线选择:按允许电流选择应为4mm2BLV型铝芯塑料线. 按机械强度选择应为4mm2BLV型型铝芯塑料线,按线路电压降选择
K1∑P1 L
S= =8.1×80/(46.3×8%)%=1620/370=1.75mm2
C.s
为了同时满足上述三条件的要求,一号线路导线的截面应选用4 mm2BLV型铝芯塑料线。
4、第四号电箱的用电量(照明专用)
第四路电线选择: 按机械强度选择应为4mm2BLX型铝芯橡皮线,　
四、电器设备选择与防雷保护设计
依照临时施工用电的现场有关规定,对施工现场实施三级配电二级漏电保护。根据本工程的实际施工情况,除实施三级控制以外,对局部电路实施三级漏电保护。
一级配电房对各路输出干线作一级漏电保持采用德力西集团生产的CDM-10-100/330塑料外壳式断路器,配用性能良好的DZ15LE-100/4901型保护装置,其漏电动作电流为30mA,漏电动作时间≤0.1s。二级保护设置在各设备组二级控制箱内,主电器采用额定电流与工作电流相适应的DZ15LE-40/3902型漏电空气开关,该型电器漏电动作电流为30mA,不动作电流为15 mA。可有效地与前二级配套,同时空开的过流延时和短路瞬断功能能够保护电器设备与线路的短路断相过流运行。
根据本工程施工中的实际情况,确认最高设备塔吊为雷击重点,故要求在塔吊组装阶段就必须对塔身作可靠的防雷接地,防雷引下线利用塔身的金属结构,基础与塔身连接处引出两路接地母线,一路直接与建筑物的防雷接地体(基础钢筋)作可靠电气连接,另一种单独打一组接地装置,接地装置的冲击电阻＜10Ω,具体做法见附图。钢管脚手架在其四周打专用接地作防雷保护。
整个施工现场采用接零保护,专用接零保护线由一级配电房总漏电保护器前段零线引出,在引出处加打一组工作接地装置,接地电阻＜4Ω,由一级配电房引向二级配电箱线路均采用三相五线制供电,由二级配电箱引向三级开关箱线路均采用三相五线制或三相四线制(无需工作零线的设备)供电,凡不带电的设备金属外壳均需用黄绿色相间的双色软线与专用保护零线作可靠的电气连接,在各路用电设备组干线保护零线打一组重复接地装置,接地电阻不能大于10Ω,以确保保护零线工作的可靠性。
五、电气技术措施和电气防火措施
1、配电房的搭设应坚固、牢靠,不漏雨,天棚距地面不低于三米,配电房的门向外开并应配锁,配电房的面积要达到足够的操作与维修空间,配电房内配置砂箱、灭火器和绝缘鞋、绝缘手套,操作屏前设绝缘操作平台,禁止堆放杂物。配电房内配置正常照明和应急照明装置,配备”有人操作,严禁合闸”等各种工作牌以及临时用电管理制度、值班电工岗位责任制,交接班制度等规章制度。
2、配电屏的两侧外壳均需与重复接地装置作可靠电气连接,在现场的所有配电箱,控制箱均采用铁制箱体,箱体上配电源指示灯、所有箱体均与保护零件作可靠连接,室外的防雨配电箱应在距用电点3-5米内作可靠固定。
3、非电工严禁乱接电气设备,本工程设临时用电电工一人,一般情况下,严禁带电作业,特殊情况下需要带电作业时,必须在二人在场,一人施工,一人监护。
4、各用电设备和线路严禁超负荷使用,需要增加负荷时必须经过计算予以确认。
5、临时简设电工需具有高度责任感,每天对各漏电装置进行试跳,并做逐日记录,对各用电线路及设备勤加检查,发现故障要及时处理。
6、电工值班期间严禁喝酒、严禁离岗,严禁在操作时嘻笑打搞,高空作业时注意系好安全带。
7、生活区的照明线路严禁乱拉私接,进入室内的所有线路均需穿PVC管保护,灯具、开关、插座按规定固定。
二级电箱分配表

序号
设备名称
规格型号
单位
数量
单台功率
合计功率
备注
第
一
设
备
组
塔　吊
QTZ-40
台
1
22
22

搅拌机
JZC350
台
1
7.5
7.5
镝灯

台
2
1.5
3

第
二
设
备
组
圆盘锯

平刨机
MJ-206

MJ-206
台

台
1

1
5.5

4
9.5

第三
设备组
钢筋调直机

钢筋弯曲机

钢筋切断机
2T

WJ40-1

QT-40
台

台

台
1

1

1

5.5

4.0

4.0

13.5

第四
设备组
照　明

盏
25

2.5

三级开关控制箱电器线路配置表
序号
开关箱控制
机械名称
规格
型号
单位
功率
(kw)
额定
电流(A)
配置
线路
备注
1
镝　灯

台
1.5
7.5
2*4

2
塔　吊
QTZ-40
台
22
55
3*5+2*16

3
钢筋切断机
WJ40-1

台
4.0
10.5
3*2.5+1*1.5

4
钢筋弯曲机
QT-40
台
4.0
10.5
3*2.5+1*1.5

5
钢筋滑直机
2T
台
5.5
14.5
3*2.5+1*1.5

6
木工圆盘锯
MJ-206
台
5.5
14.5
3*2.5+1*1.5

7
木工平刨机
MJ-206
台
4.0
10.5
3*2.5+1*1.5

8
插入式振捣器
SG－26X
台
1.5
3.9
4*1.5

9
平板式振捣器
PZ-50
台
2.2
5.7
3*2.5+1*1.5

10
砼搅拌机
JZC350
台
7.5
15.7
3*2.5+1*1.5

11
砂浆机
HJ-200
台
3.5
18
3*2.5+1*1.5

12
电焊机
GZH-36
台
13
34
3*4+1*2.5

13
打夯机
HJ-75
台
2.2
5.7
3*2.5+1*1.5

14

落地式外脚手架搭拆方案

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日
落地式外脚手架搭拆方案

泰兴市经济实用房开发公司开发的文岱小区一标段位于济川路西侧,占地1400m2。包含2、3、5、6、7共五个单位工程,总高度为9.1m。
本工程脚手架全部采用Φ48钢管搭设,在脚手架搭设前,先组织施工人员进行安全知识和操作规程学习,严禁野蛮施工。
一、 脚手架材料的选择
脚手钢管选用由海安钢管扣件厂生产的48无缝钢管。壁厚3mm以上,扣件与钢管配套,采用扣件须有生产厂家提供的生产合格证及检测证明,同时无锈蚀、无滑丝、无脆裂、无变形,螺栓扭矩达到60Nm以上。
外封密目式安全网由泰州渔网厂生产,有合格手续及检测报告,单丝受力符合GB59-99中的安全要求,尼龙安全网及各种网均须检测合格后方可投入使用。脚手板用竹笆代替,满铺接头20cm以上均采用新毛竹编成能满足施工荷载、上人要求、堆放部分机械设备。与钢管的连接用铅丝,铅丝有出厂合格证。
二、 基础处理
在工程土方回填后将素土夯实达到200kpa的要求,回填碎砖等到再次夯实后浇C15砼厚度不低于10cm,将现场进行硬化处理。在脚手架外沿外边设排水沟槽,转角处设排水与现场排水形成整体排水系统,确保无积水现象。
三、 搭设要求
1、 外脚手架立杆间距为1.5~1.8m,脚手架宽度为900mm。邻杆接头要相互错开,不允许在同一平面上,应错开1500mm以上。立杆垂直度偏差不超过1/200。同时不超过100mm,与大横杆接头和直角扣件扣紧,不得隔步设置或遗漏。
2、 大横杆步架高度底层为1.8m,向上类推为每步1.7m,宽0.9m,内侧距离外墙25—30cm,要求脚手架承载力大于2.7KN/m2。
3、 脚手架与建筑物必须拉接,拉结间距水平方向4~5m,垂直方向逐层设置,采用8#铁丝双股拉接,拉接点随主体工程施工,事先预埋,确保拉接牢固。
4、 剪刀撑必须在每个大角处设置,沿长度方向中间还需设置一道,自上而上连接设置,与地面交界处呈45度至60度夹角,杆件接头处,使用的扣件连接不小于2只,搭接长度应大于50cm。
5、 立杆与大横杆的接头,必须相互错开,间距应大于1m。
6、 为防止雷电危害,在大角立杆底脚处,安设可靠的避雷接地线,并形成环形回路。
7、 每次搭设的脚手架完成后,架子工必须自检合格,然后按制度通知安技人员复查验收,确认合格后方可投入使用。
8、 搭设的高度均应超出施工操作面一步架,并进行围护,施工作业层三步架内,必须满铺竹笆。
9、 安全网的架设、拆除及管理。
本工程所有外侧面均采面密目式安全网封闭。
外封密目式安全网用20#铅丝将每个铝眼上下应与大横杆系结牢固,不得遗漏。网与网连接处同样须用铁丝扎紧,以确保封闭严密。
四、 脚手架的设计
1、 施工荷载
施工荷载规定为3000N/M2,脚手架上堆放砖不允许超过单行三层。
2、 恒、活载规定
恒载定为架体包括立杆、大小横杆、剪刀撑、竹笆、扣件等。
活载为架体堆料(砖、砂浆等)小型设备,作业人员安全网和栏杆等。
3、 设计要求
钢管直径48mm每米重38.4N,截面积为4.89cm2,截面惯性矩为22. 19 cm4,截面抵抗矩为5.08 cm3,回转半径为1.58cm。
高度调整系数计算Kn=0.85
立杆的设计计算
N/ΨA≤K1K2f
N=1.2(nK1G1+NG2)+1.4NQ
=8388N
Ψ由λ确定,按3号钢轴心稳定系数
λ=μλx=190.5
则Ψ=0.243
K1上式计算得0.85约取0.9
K2由立杆截面为4.89cm2,查表得K2=1.0
f为型钢抗压强度设计值,查表f=2.05N/cm2
代入2式验证 181.2≤814.5
根据以上结果两杆相差不大于5%能够搭设.
3.2脚手架最大搭设高度
Hmax≤H/1+H/200 验证
Hmax=1.423
H/1+H/200=15.25 验证合格
搭设高度10.5米,立杆间距1.8米,横杆步距1.8米,符合安全要求。
五、 脚手架搭设时的注意事项
1、 脚手架搭设是高处作业,施工人员按照规定的施工技术规程作业。
2、 作业根据技术熟练与掌握的程度安排人员作业,严禁违章和擅自进行无把握作业,凡不具备高处作业知识和操作技术工作的新工人、年轻体弱、带有疾病经医疗不能高处作业者和班前饮酒不能进行高处作业。
3、 施工时所有人中戴好安全帽,身系安全带严禁穿高跟鞋、拖鞋、硬底及带钉易滑的鞋,铺设竹笆时不得骑作业。工具和零件应放在工具袋内。袖口、裤脚应扎紧,防止衣物钩挂发生工伤事故。搭设时应统一指挥,思想集中,互相配合,严禁在脚手架搭设过程中嘻笑打闹。材料工具不得乱抛扔,吊运工具材料的下方不准站人。
4、 凡遇六级以上大风及雾、霜、雨进均不得进行高处作业。特别雨后施工要注意防滑。对脚手架要经常检查,遇大风或停业后一段时间再使用脚手架时应对架体进行全面检查,必要时进行荷载试验经检验合格后方可使用,发现问题应及时处理。
5、 施工过程中应有专人负责经常检查脚手架,如发现有松动,立杆、在横杆、小横杆有左右、上下位移时,脚手板有断裂、翘头等现象应及时加固后才能继续施工。
6、 在搭设过程中,必须思想集中,服从指挥,禁止多人集中在同一脚手板上施工。
7、 脚手架搭设好后应在使用前进行试压,堆方1500KG物料进行四小时以上静载试验。若脚手架各部分无变化方可投入使用。
六、 脚手架的维修与拆除
1、 脚手架的维修:脚手架在长期使用,风吹雨淋、碰撞、地基下沉等因素影响下可能会发生变形,扣件松动等现象,应加强经常性检查,雨季检查更为重要,重点检查立杆其底部有无下沉、悬空现象,如有悬空应及时加固,如有倾斜应设法纠正加固,松动处应及时扣紧,有断裂现象应设法更换。
2、 拆除
脚手架用完后架子班在得到通知或征得项目经理同意后对脚手架进行全面检查,如周围有电源线或其它障碍物妥善处理后方可拆除。
拆除时周围设围护栏杆或警戒标志,禁止人员通行设专人看管。拆除顺序应由上而下,依次为竹笆、栏杆、剪刀撑、大横杆、小横杆、立杆。一步一清,不允许发生垂直施工现象,不得采用踏步式施工。严禁用推倒方法。如施工需要局部拆除时,应将数据处妥善处理,并与建筑物做好安全固定,经检查确认安全后方可局部拆除。
拆除斜面撑及大横杆时,应先拆除中间扣件,再拆除两头扣件,拆完后中间操作人员负责往下落杆。
在较高处拆除的材料不得往下抛掷,应及时做好防锈、保养工作。
七、 脚手架防雷
脚手架在拐角处最高立杆上设避雷针用母线引下,将接地极连接线与脚手架连通,确保脚手架上的接地电阻值不超过10欧姆为最高限值,防雷的摇测工作在雷雨季节应定期进行。
上料台搭设方案

建设单位:泰兴市经济实用房开发公司
施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日

料台搭设方案

1、 料台与脚手架体分开搭设,自成体系。基础采用原土夯实,碎砖碎石垫层,后浇C10素砼,待砼强度达到要求后,基础垫0.4*3.6m的两块木质垫块。
架体采用公司统一采购的海安产φ48无缝钢管,卡具(回转、十字、一字)木方及多层板。
2、 搭设立杆时,间距为60cm一档共五档,搭接处位置错开3m,下端与楼面伸出的挑杆相连接,用双扣件保险。
3、 料台搭设宽度为2.4m,采用人字形门档作底层搭设,上下步距应根据层高,结合受力情况,具体分配横杆上下间距.
4、 上料台两侧设置剪刀撑,剪刀樘从内侧设置,四面设置八字撑,每层料台均设置双道防护栏杆绑扎竹笆,防止侧向滑跌,口边设置200cm的扫地杆.
5、 搭设时卡具须锁紧,平铺木方间距40cm一档,用12#铁丝将其固定在水平横杆上,后铺多层板,用铁丝将其固定在木方上。
6、 所有钢管使用前必须检查无弯曲,无裂痕,无锈蚀,卡具无裂痕,无锈蚀及无滑丝现象,方可使用。
7、 上料台立杆、剪刀撑、水一平撑红白分色,设警示标牌,挂限定荷载牌。
8、 上料台支柱验算
φ48*3mm钢管A=424mm2
按3#钢查薄壁型钢管表f=205N/mm2
料台总高度≤20m,得K1=0.8　　
采用单立柱支架,得K2=0.85
料台口下共五步,得n=5
上料台钢管扣件自重NG1=1000N
料台板栏板自重NG2=500N
计算最大长细比
最大层高为底层,层高为3.9m,则取立杆计算长度为2m
γ=ι/τ=ι/[(d12 +d22)1/2/4]= *4/(482 +422)1/2=125.43
查轴心受压构件取定系数ψ=0.40 代入下式:
N/ΨA≤K1 K2f
N=1.4NQ+1.2*5*( NG1+ NG2)≤K1 K2f
=1.4NQ ≤K1 K2Fψa-4.8*(1000+500)
≤0.85*0.8*205*0.4*427-7200
≤23642.24-7200
≤16442.24
NQ≤11744.46
取安全系数为1.2,N=11744.46*1.2=9787.05
一般取N=800kg。
模板、排架支撑搭设方案

建设单位:泰兴市经济实用房开发公司

施工单位:江苏锦城建设有限公司
工程名称:文岱小区一标段
编 制 人:
审 批 人:
监 理:

江苏锦城建设有限公司
二00五年七月二十六日
模 板 支 撑 搭 设 方 案

一、工程概况
泰兴市经济实用房开发公司开发的文岱小区一标段位于济川路西侧,占地1400m2。包含2、3、5、6、7共五个单位工程。总高度为9.1m。
本工程为全现浇楼板。
二、模板的选择和组成
1、 根据工程情况的需要,决定现浇板模板采用多层板,支撑结构采用脚手钢管排架为主,梁底辅以圆木顶撑。
钢管排架搭设方案:立杆沿梁方向≤700mm,垂直于梁方向(现浇板下)≤1400mm。设扫地杆一道。楼层中部设一道纵横向水平拉杆,梁两侧的底部设一道纵横向水平拉杆。跨度大于4mm梁两侧设双向剪刀撑,剪刀撑与地面夹角为45~60°。　
圆木顶撑不小于7cm、间距不大于80cm。上下两端并用木拉杆拉好,并使其相连形成一个有足够强度、刚度和稳定性的系统。
2、模板搭设注意事项
(1)支撑应按工序进行,模板没有固定之前,不得进行下道工序。
(2)模板及其支撑系统在安装过程中。必须设置临时固定设施,严防倾覆。
(3)现浇板模板安装就位时,要在支架搭设稳定,板下横楞与支架连接牢固后进行。拉条按规范拉好,以增强整体性,确保模板结构安全。
(4)五级以上大风,应停止模板的吊运作业。
三、模板拆除一般要求
1、拆除时应严格遵守”拆模作业”要点的规定。
2、模板拆除时应有专人指挥和切实的安全措施,并在标出工作区。严禁非操作人员进入作业区。
3、遇有六级以上大风时,应暂停作业。有雨、雪、霜时应先清扫施工现场,不滑时再进行工作。
4、已拆除的模板、拉杆、支撑等应及时运走或是妥善堆放,严防操作人员因失控、踏空而坠落。
5、拆模间隙时,应将已活动的模板、拉杆、支撑固定牢固,严防突然掉落、倒塌伤人。
6、拆基础和模板时应先检查基槽(坑)土壁的状况,发现龟裂等不安全因素时,必须在采取防范措施后,方可下人作业,拆下的模板和支承杆件不得在离槽(坑)上口1米以内堆放,并随拆随运。
7、拆除板、梁、柱模板时:
(1)严禁在同一垂直面上操作。
(2)拆除时应逐块拆除,不得成片松动和撬落或拉倒。
(3)拆除平台、楼层板
