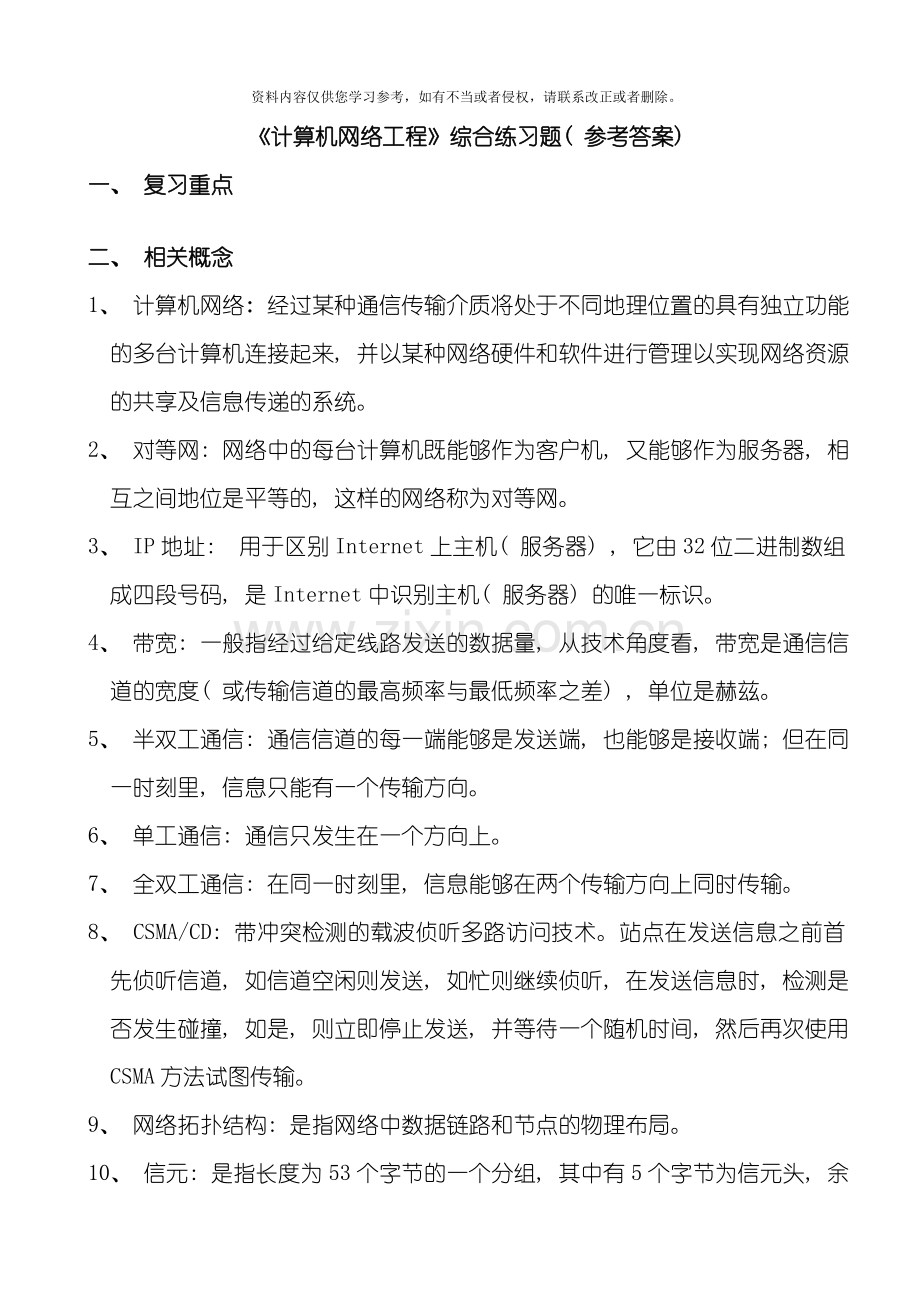

《计算机网络工程》综合练习题( 参考答案)
一、 复习重点

二、 相关概念
1、 计算机网络: 经过某种通信传输介质将处于不同地理位置的具有独立功能的多台计算机连接起来, 并以某种网络硬件和软件进行管理以实现网络资源的共享及信息传递的系统。
2、 对等网: 网络中的每台计算机既能够作为客户机, 又能够作为服务器, 相互之间地位是平等的, 这样的网络称为对等网。
3、 IP地址: 用于区别Internet上主机( 服务器) , 它由32位二进制数组成四段号码, 是Internet中识别主机( 服务器) 的唯一标识。
4、 带宽: 一般指经过给定线路发送的数据量, 从技术角度看, 带宽是通信信道的宽度( 或传输信道的最高频率与最低频率之差) , 单位是赫兹。
5、 半双工通信: 通信信道的每一端能够是发送端, 也能够是接收端; 但在同一时刻里, 信息只能有一个传输方向。
6、 单工通信: 通信只发生在一个方向上。
7、 全双工通信: 在同一时刻里, 信息能够在两个传输方向上同时传输。
8、 CSMA/CD: 带冲突检测的载波侦听多路访问技术。站点在发送信息之前首先侦听信道, 如信道空闲则发送, 如忙则继续侦听, 在发送信息时, 检测是否发生碰撞, 如是, 则立即停止发送, 并等待一个随机时间, 然后再次使用CSMA方法试图传输。
9、 网络拓扑结构: 是指网络中数据链路和节点的物理布局。
10、 信元: 是指长度为53个字节的一个分组, 其中有5个字节为信元头, 余下的48个字节为数据。适用于ATM( 异步传输模式) 网络的数据传输。
11、 电路交换: 通信双方必须在网络节点之间建立实际的物理线路连接, 双方使用这条端到端的线路进行数据传输。
12、 报文交换: 将目的地址附加在报文中, 然后让报文从节点到节点的经过网络传输的交换方式。
13、 分组交换: 它兼有电路交换和报文交换的优点。分组交换在线路上采用动态复用技术传送按一定长度分割为许多小段的数据-分组。每个分组标识后, 在一条物理线路上采用动态复用的技术, 同时传送多个数据分组。把来自用户发端的数据暂存在交换机的存储器内, 然后在网络内进行转发。数据分组到达接收端后, 再去掉分组头将各数据字段按顺序重新装配成完整的报文。
14、 TCP: 传输控制协议。是一种面向连接的保证可靠传输的协议。经过TCP协议传输, 得到的是一个顺序的无差错的数据流。
15、 UDP: 用户数据报协议。是一种无连接的协议, 每个数据报都是一个独立的信息, 包括完整的源地址或目的地址, 它在网络上以任何可能的路径传往目的地, 因此能否到达目的地, 到达目的地的时间以及内容的正确性都是不能被保证的。
16、 ISDN: 综合业务数字网。是以综合数字电话网( IDN) 为基础发展演变而成的通信网, 能够提供端到端的数字连接, 用来支持包括语音和非话在内的多种电信业务, 用户能够经过标准的用户--网络接口接入网内。
17、 结构化网络设计模型: 是由Cisco公司提出的网络设计方法, 它使用分级三层模型建立整个网络的拓扑结构, 在这个模型中, 将网络分为核心层、 分布层和接入层。
18、 VLSM: 可变长子网掩码。VLSM提供了在一个主类(A、 B、 C类)网络内包含多个子网掩码的能力, 以及对一个子网的再进行子网划分的能力。
19、 ATM: 异步传输模式。其特征是信息的传输、 复用和交换都以信元为基本单位。异步是指属于同一用户的信元并不一定按固定的时间间隔周期性地出现。
20、 FDDI: 光纤分布式数据接口。它采用光纤传输介质、 令牌访问方式、 反向的双环拓扑结构, 并实现100Mbps的数据传输速率。FDDI标准共分为四个子层: 介质访问控制子层MAC、 物理协议子层PHY、 物理介质相关子层PMD以及站管理SMT。
21、 LAN: 局域网。是在一个局部的地理范围内(如一个学校、 工厂和机关内), 将各种计算机、 外部设备和数据库等互相联接起来组成的计算机通信网。
22、 WAN: 广域网。是一种跨地区的数据通信网络, 一般包含一个国家或地区。广域网一般由两个或多个局域网组成。
23、 VLAN: 虚拟局域网。是一种用逻辑的定义方法, 把局域网上的一组分布在不同地理位置上的设备规划在一起, 使它们如同连接在同一线路上那样通信。这种逻辑定义方法能够延伸到多个交换机。( 或: VLAN是指网络中的站点不拘泥于所处的物理位置, 而能够根据需要灵活地加入不同的逻辑子网中的一种网络技术。)
24、 MAC地址: 是指在媒体接入层上所使用的地址, 也就是网卡的物理地址。MAC地址一般采用48位二进制数表示。
25、 冲突域: 连接在同一导线上的所有工作站的集合, 或者说是同一物理网段上所有节点的集合或以太网上竞争同一带宽的节点集合。这个域代表了冲突在其中发生并传播的区域, 这个区域能够被认为是共享段。
26、 广播域: 接收同样广播消息的节点的集合。如: 在该集合中的任何一个节点传输一个广播帧, 则所有其它能收到这个帧的节点都被认为是该广播帧的一部分。
27、 10Base-2: 指的是使用标准的50W细同轴电缆的10Mbit/s的基带以太网规范。它是IEEE802.3规范的一部分, 在每个网段上的距离限制是185m。
28、 10Base-5: 指的是使用标准的50W粗同轴电缆的10Mbit/s的基带以太网规范。它是IEEE802.3规范的一部分, 在每个网段上的距离限制是500m。
29、 10Base-T: 指的是使用两对双绞线电缆连接的10Mbit/s基带以太网规范。其中一对电缆用于发送数据; 另一对电缆用于接收数据。它是IEEE802.3规范的一部分, 在每个网段上的距离限制大约是100m。
30、 100Base-T: 100Base-T是一种以100Mbit/s速率工作的局域网(LAN)标准, 它一般被称为快速以太网,并使用UTP铜质电缆, 其遵循的协议是 IEEE802.3u 规范。100Base-T标准包括三种介质指标: 100BaseTX、 100BaseT4和100BaseFX。
31、 SDLC: 同步数据链路控制协议。是IBM公司开发的网络体系结构ISO标准数据链路层协议, 是面向比特、 全双工的串行接口协议, 支持多种链路类型和拓扑。
32、 HDLC: 高级数据链路控制协议。由ISO开发的基于比特的同步数据链路层协议, 规定了在同步串行链路上采用帧的特性和校验的数据封装形式。它是一种无连接的数据传输机制, 其开销最小。
33、 PPP: 点到点协议。是标准的串行线封装方式。提供了同步和异步电路上的路由到路由和主机到网络的连接。
34、 DDN: 数字数据网络。它是利用数字信道传输数据信号的一种数据接入网络。
35、 X.25: 是一个标准的分组交换通信协议, 用于广域网互连。该协议是一种定义终端和计算机与数据分组交换网络连接的ITU建议, 提供了点到点的面向连接的通信。
36、 ADSL: 非对称数字用户线。是一种实现宽带接入互连网的技术, ADSL作为一种传输层的技术, 充分利用现有的铜线资源, 在一对双绞线上为下行提供比上行更高的带宽。
37、 VDSL: 极高比特率数字用户线。主要用于在较短的双绞线上传输高速数据, 而具体的传输速率范围由实际的线路长度决定。
38、 HFC: 光纤铜缆混合方式。它是一种用户宽带网络接入方式, 即网络传输主干采用光纤到服务区, 而到用户端采用同轴电缆。
39、 VTP: VLAN干道协议。用来使VLAN配置信息在交换网内其它交换机上进行动态注册的协议。它包括三种工作模式: 服务器模式、 客户模式和透明模式。
40、 VPN: 虚拟专用网。在企业网内形成企业专用的链路, 为了形成这样的链路, 采用了”隧道”技术。VPN提供了一种经过公用网络安全地对企业内部专用网络进行远程访问的连接方式。
41、 OSI参考模型: 是ISO(国际标准化组织)提出的网络互连模型。该模型定义了网络互连的七层框架, 即ISO开放系统互连参考模型。OSI七层框架从下向上分别是: 物理层、 数据链路层、 网络层、 传输层、 会话层、 表示层和应用层。
42、 PDS: 建筑物布线系统。最先由美国电话电报公司的贝尔实验室于1985年推出的结构化综合布线系统。该系统以一套单一的配线系统, 支持多种信号的传输业务( 如语音、 数据、 图像等) , 并能满足用户的长期使用。
43、 STP: 屏蔽双绞线。其内部由一对或几对双绞线组成, 外面由屏蔽材料包裹, 最外层是一个塑料护套。
44、 UTP: 非屏蔽双绞线。其内部由一对或几对双绞线甚至几十对双绞线, 按照一定的绞合长度纽绞在一起, 外加一塑料护套组成。
45、 CIDR: 无分类域间路由选择。CIDR基本思想是取消IP地址的分类结构, 取而代之的是允许以可变长子网掩码的方式分配网络数。它支持路由聚合, 可限制Internet主干路由器中路由信息的增长。”无分类”的含义是CIDR的选路策略是基于整个32位IP地址的掩码进行操作, 而不论其IP地址是A类、 B类或是C类, 这样就能够将路由表中的许多表项聚合成更少的数目。
46、 5-4-3法则: 10BASE以太网遵循的5-4-3法则, 解释是: 网络中任意两个端到端节点之间最多只能有5个电缆段; 网络中任意两个端到端节点之间最多只能有4个中继器; 网络中任意两个端到端节点之间最多只能有3个共享网段。

三、 填空题
1、 双绞线、 同轴电缆、 光纤
2、 相同的, 每个节点都能够获得并执行控制权
3、 数据链路层、 帧
4、 电路交换、 报文交换、 分组交换
5、 DNS
6、 B类
7、 集线器、 物理层
8、 网络层、 虚电路
9、 TCP、 UDP
10、 53、 5、 48
11、 B、 129.13、 5.30
12、 网关、 路由器
13、 100Mbps、 双绞线、 星
14、 BRI( 基本速率接口) 、 PRI( 主要速率接口)
15、 交换虚电路、 永久虚电路、 交换虚电路
16、 总线型
17、 DCE
18、 令牌
19、 本地网桥、 远程网桥
20、 TCP/IP
21、 静态路由选择、 动态路由选择
22、 环型、 总线型
23、 CSMA/CD
24、 曼彻斯特编码、 4B/5B编码
25、 资源子网、 通信子网
26、 基带、 宽带
27、 主机( DTE) 、 分组交换网( PSN)
28、 数字、 模拟
29、 网络、 物理
30、 地址、 路由
31、 媒体访问控制方法、 媒体访问控制方法
32、 起始( 头) 、 终止( 尾)
33、 50、 500
34、 32、 128
35、 2、 4
36、 100米
37、 应用层、 网络层、 传输层
38、 广播、 网络
39、 计算机、 通信
40、 网络
41、 基带
42、 100Mbps
43、 异步
44、 总线型、 10Mbps、 双绞线、 曼彻斯特编码
45、 网络层
46、 N=n+n*3%( 个)
47、 N=(L+S)/2*n*1.2( 米)
48、 网卡、 中继器、 集线器、 网桥( 或: 交换机、 路由器、 网关)
49、 核心层、 汇聚层、 接入层
50、 路由表
51、 衰减、 频宽、 光纤的本身结构
52、 客户/服务器模式; 浏览器/服务器模式

四、 单选题
1~5: B、 A、 A、 C、 D
6~10: A、 D、 C、 C、 C
11~15: A、 B、 C、 C、 C
16~20: C、 A、 C、 C、 D
21~25: B、 D、 B、 C、 B
26~30: C、 A、 C、 D、 C
31~35: C、 B、 C、 B、 B
36~40: C、 A、 B、 A、 B
41~45: A、 D、 B、 D、 C
46~50: B、 C、 B、 B、 C
51~55: A、 D、 D、 A、 A
56~60: D、 C、 B、 C、 C
61~62: C、 C

五、 简答题
1、 什么是计算机网络?
答: 在硬件方面, 利用通信设备和线路将地理位置不同、 功能独立的多个计算机系统互连起来, 再运行相应的网络软件( 网络通信协议、 信息交换技术和网络操作系统) , 以实现信息共享及信息传递的系统, 就是计算机网络。
2、 计算机网络有哪些功能?
答: 计算机网络的功能很多, 主要有: 1) 数据通信; 2) 资源共享; 3) 提高可靠性。
3、 简述计算机局域网的应用范围。
答: 网络应用主要分为以下几个方面:
1) 文件服务: 使网络用户能够共享文件资源。
2) 打印服务: 使网络用户能够共享打印资源。
3) 信息服务: 电子邮件等信息服务。
4) 目录服务: 集成所有网络资源信息到一个目录结构中, 简化网络管理工作, 经过目录服务, 能够有效地定位、 查询、 管理整个网络资源。
5) 应用服务: 根据用户需求, 建立各种网络应用。
6) 数据库服务: 数据库服务是最常见的应用服务, 因其普遍性和重要性, 故单独列出。
4、 简述星型网络的结构及其优缺点
答: 节点经过点对点线路与中心节点连接, 中心节点控制全网的通信, 任意两节点之间的通信要经过中心节点。
优缺点: 星型拓扑构型简单, 易于实现, 便于管理, 可是网络的中心节点是全网可靠性的瓶颈, 中心节点的故障可能造成全网瘫痪。
5、 什么是对等网络?
答: 网络由两台以上的电脑组成, 它们之间的关系是对等的, 连接后双方能够互相访问, 没有主从之分。
6、 通信子网和资源子网的含义?
答: 计算机网络主要由资源子网和通信子网组成。资源子网由用户计算机系统及其用于共享的软件资源和数据资源组成, 是网络共享资源的提供者和使用者。通信子网为资源子网实现资源共享提供通信服务。通信子网是由通信设备和通信线路组成的数据通信系统, 用于完成数据的传输、 转接、 加工和变换等通信处理任务。
7、 常见的传输介质有哪些?
答: 计算机网络中常见的传输介质有: 双绞线、 同轴电缆, 光纤, 微波, 无线电波, 红外光。
8、 比较双绞线和同轴电缆各有何优缺点?
答: 双绞线价格便宜也易于安装和使用, 但就传输距离和带宽来说, 性能较差。与双绞线相比, 同轴电缆价格贵, 但带宽大, 传输距离长, 抗干扰能力强。
9、 双绞线分哪几类? 其优缺点是什么?
答: 双绞线分为屏蔽双绞线和非屏蔽双绞线。
屏蔽双绞线抗干扰能力强, 但价格高。
非屏蔽双绞线抗干扰能力弱, 但价格便宜。
10、 简述防火墙的功能特点。
答: 1) 保护易受攻击的服务。
2) 控制对特殊站点的访问。
3) 集中化安全管理。
4) 对网络访问进行记录和统计。
11、 简述TCP与UDP之间的相同点和不同点。
答: 相同点: TCP与UDP都是基于IP协议的传输协议。
不同点: ( 1) TCP是面向连接的, 而UDP是无连接的。
( 2) TCP是高度可靠的, 而UDP是不可靠的。
12、 IP地址分为哪几类, 是如何分类的?
答: IP地址分为五类: A类保留给政府机构, B类分配给中等规模的公司, C类分配给任何需要的人, D类用于组播, E类用于实验, 各类可容纳的地址数目不同。
IP地址的特征: 当将IP地址写成二进制形式时, A类地址的第一位总是O, B类地址的前两位总是10, C类地址的前三位总是110, D类地址的前四位总是1110, E类地址的前四位总是1111。
13、 简述网桥与路由器的主要区别?
答: 路由器在网络层提供连接服务, 用路由器连接的网络能够使用在数据链路层和物理层完全不同的协议。网桥工作在数据链路层, 用网桥连接的网络只能够使用在物理层完全不同的协议。由于路由器操作的OSI层次比网桥高, 因此, 路由器提供的服务更为完善。路由器可根据传输费用、 转接时延、 网络拥塞或信源和终点间的距离来选择最佳路径。路由器与网桥的另一个重要差别是, 路由器了解整个网络, 维持互连网络的拓扑, 了解网络的状态, 因而可使用最有效的路径发送包。
14、 简述CSMA/CD的工作原理。
答: CSMA/CD控制方式是: 网上各节点利用总线发送数据时, 首先要监听总线的忙、 闲状态。监听网上的其它站发送信号称”载波监听”。如果总线上已有数据信号在传送, 则为总线忙, 否则为总线闲。但有可能有两个或两个以上的站几乎在同一时刻检测到总线空闲, 因而作出发送决定。这就产生了”冲突”, 因此节点在发送数据的同时应该进行冲突检测。检测到冲突后, 延迟一随机时间后, 重复前面的过程。
15、 找出下列不能分配给主机的IP地址, 并说明原因。
A．131.107.256.80 B．231.222.0.11 C．126.0.0.0
D．198.121.254.255 E．202.117.34.32
答: A中256超出最大255的范围;
B为D类用于组播, 不能分配;
C为网络地址不能分配;
D为C类广播地址不能分配。
16．试说明IP地址与物理地址的区别。为什么要使用这两种不同的地址。
答: IP地址用于确定Internet上的每台主机, 它是每台主机的唯一标识。而联网设备使用物理地址标识自己, 例如网卡地址。TCP／IP用IP地址来标识源地址和目标地址, 但源和目标主机却位于某个网络中, 故源地址和目标地址都由网络号和主机号组成, 但这种标号只是一种逻辑编号, 而不是路由器和计算机网卡的物理地址。对于一台计算机而言, IP地址是可变的, 而物理地址是固定的。
17．在10BASE-2、 10BASE-5和10BASE-T中, ”10”、 ”BASE”、 ”2”、 ”5”和”T”, 各代表什么含义?
答: ”10”、 ”BASE”、 ”2”、 ”5”和”T”分别表示10Mbit/s、 基带传输、 网段最大长度为200m、 网段最大长度为500m、 使用非屏蔽双绞线。
18．在10BASE-2、 10BASE-5和10BASE-T中, 它们各自使用什么介质、 什么网络设备和网络接头?
答: 10BASE-2使用细同轴电缆, 使用中继器和使用50欧姆的终端匹配器;
10BASE-5使用粗同轴电缆, 使用中继器和使用50欧姆的终端匹配器;
10BASE-T使用双绞线, 使用集线器和RJ45。
19．常见的高速网络有几种? 各自有什么特点?
答: 100BASE-T: 快速以太网采用星拓扑结构, 支持全双工方式, 并提供100Mb/s的数据传输速度速率, 实际数据传输速率有可能达到200Mb/s, 比传统的FDDI还快。
FDDI网: 光纤分布式数据接口。是一种高性能的光纤令牌环局域网, 运行速度为100Mbps; 使用多模光纤, 站间距离可达2Km; 而使用单模光纤可使站间距离超过20Km, FDDI标准允许200Km的总的光纤路径长度和1000个网络站点, 这相应于500个节点和100Km长的双环光纤网。
ATM网: ATM是按需分配带宽。
20．假如你作为工程合同中乙方, 中标以后怎样建设网络工程?
答: 1) 分析用户需求;
2) 获取建筑物平面图;
3) 进行方案设计, 绘制网络拓扑图;
4) 编制综合布线用料清单, 绘制综合布线施工图;
5) 组织施工;
6) 进行施工过程测试及施工结束后测试;
7) 组织验收与鉴定。

21．组建一个小型对等局域网的物理连接过程中, 需要哪些硬件? 用五类UTP制作直通线和交叉线时, 连线顺序有什么不同? 两种线各有什么用处?
答: 需要带有RJ-45接口的网卡的计算机, 5类UTP, RJ-45水晶头, 压线钳, 通断测试仪, 集线器或交换机。
直通线: 两头接线顺序都用568B( 或568A) 标准: 橙白, 橙, 绿白, 蓝, 蓝白, 绿, 棕白, 棕。
交叉线: 两头一边用568A标准另一边用568B标准, 即1、 2和3、 6有交叉。
直通线用于计算机与集线器或交换机相连, 而交叉线用于集线器与集线器或集线器与交换机相连。
22．简述交换机的工作方式及其特点。
答: 直通方式: 不需要对数据帧做差错校验和附加处理, 因此时延小, 转发速度最快, 但不能过滤出错的帧。
存储转发方式: 由于存储转发方式需要对数据帧做差错校验以及其它的附加服务, 如速度匹配协议转换等, 因此必须设置缓冲器将数据帧完整的接收下来, 为此而产生了时延。
无碎片直通方式: 该交换方式结合了直通方式和存储转发方式的优点, 既有一定的错误检错能力又能比较高的速率转发数据帧。

六．应用题
1．参考答案:
( 1) 可将第4段8比特的前2位拿出来作为子网划分。
( 2) 网络IP地址分别如下, 掩码为: 255.255.255.192。
网络地址1: 192.168.161.0。其主机IP范围为: 192.168.161.1~192.168.161.62
网络地址2: 192.168.161.64。其主机IP范围为: 192.168.161.65~192.168.161.126
网络地址3: 192.168.161.128。其主机IP范围为: 192.168.161.129~192.168.161.190
网络地址4: 192.168.161.192。其主机IP范围为: 192.168.161.193~192.168.161.254

2．参考答案:
( 1) 202.96.44.88
( 2) C类地址
( 3) 255.255.255.0
( 4) 88
( 5) 202.96.44.192
3．参考答案:
( 1) 首先将上述地址段的第3段十进制数转换为8位二进制数:
192.168.46.0: 192.168.00101110.0
192.168.47.0: 192.168.00101111.0
192.168.48.0: 192.168.00110000.0
192.168.49.0: 192.168.00110001.0
192.168.50.0: 192.168.00110010.0
192.168.51.0: 192.168.00110011.0
192.168.52.0: 192.168.00110100.0
192.168.53.0: 192.168.00110101.0
( 2) 找到上述地址段中第3段中的相同位数( 蓝色区域所示)
( 3) 得到聚合后的网络地址为: 192.168.32.0/19

七．作业
1、 作业1
题1
参考答案:
交换机要传输多个VLAN的通信, 需要使用专门的协议封装或者加上VLAN ID, 以便接收设备能够区分数据帧所属的VLAN。Trunk协议能够使交换机识别来自于不同VLAN的帧, 允许VLAN帧使用时分复用的方式占用Trunk链路, 跨越交换机通信。Trunk协议主要有两种IEEE802.1Q( 用在不同厂家生产的交换机中) 和Cisco专用的ISL协议( 只用在Cisco产品中) 。因此, 利用Trunk协议可实现不同交换机间的同一VLAN之间的数据访问, 即能够使A1与B1互访, A2与B2互访, 但A1、 B1与A2、 B2之间不能互访。对交换机的要求: 所有端口支持Port Trunking技术。
Trunk技术只是解决了相同VLAN之间经过同一干线链路互通的问题。如果要实现不同VLAN间的访问, 如实现A1、 B1与A2、 B2之间的互访, 就应采用具有路由功能的第三层交换机+VLAN交换机的方式才能实现。对交换机的要求: 具有第三层功能, 即路由功能。

题2
参考答案:
( 1) 对于IP地址189.226.0.0/16, 要求划分为6个子网, 其子网掩码应为: 189.226.224.0。
( 2) 网络地址分别为: 189.226.32.0, 189.226.64.0, 189.226.96.0
189.226.128.0, 189.226.160.0, 189.226.192.0
( 3) 每个子网可用的IP地址范围分别为:
189.226.32.0子网: 189.226.32.1~189.226.63.254
189.226.64.0子网: 189.226.64.1~189.226.95.254
189.226.96.0子网: 189.226.96.1~189.226.127.254
189.226.128.0子网: 189.226.128.1~189.226.159.254
189.226.160.0子网: 189.226.160.1~189.226.191.254
189.226.192.0子网: 189.226.192.1~189.226.223.254
( 4) 每个子网的直接广播地址分别为:
189.226.32.0子网: 189.226.63.255
189.226.64.0子网: 189.226.95.255
189.226.96.0子网: 189.226.127.255
189.226.128.0子网: 189.226.159.255
189.226.160.0子网: 189.226.191.255
189.226.192.0子网: 189.226.223.255
2、 作业2
参考答案:
( 1) 由于部门A和部门C各有20台主机, 因此需要25-2=30( >20) 个IP地址。从拓扑图上看出应至少分割成4个网络( 23=8>4) , 因此, 可将IP地址192.168.1.0的第4段的前3位取出作为子网划分, 后5位作为主机IP地址进行分配, 因此, 子网掩码应为255.255.255.224或192.168.1.0/27( 即27位掩码) 。
在此划分基础上, 得到如下8个子网网络地址:
192.168.1.0/27: 保留( IP地址范围: 192.168.1.1~192.168.1.30)
192.168.1.32/27: 子网A, IP地址范围: 192.168.1.33~192.168.1.62
192.168.1.64/27: 子网B, IP地址范围: 192.168.1.65~192.168.1.94
192.168.1.96/27: 子网C, IP地址范围: 192.168.1.97~192.168.1.126
192.168.1.128/27: 子网D, IP地址范围: 192.168.1.129~192.168.1.158
192.168.1.160/27: 子网E, IP地址范围: 192.168.1.161~192.168.1.190
192.168.1.192/27: 子网F, IP地址范围: 192.168.1.33~193.168.1.222
192.168.1.224/27: 保留( IP地址范围: 192.168.1.225~192.168.1.254)
由于总公司的部门A和分公司B的部门C需要至少20个IP地址, 因此将子网A分配给部分A, 子网B分配给部门C。
( 2) 由于部门B、 部门D、 分公司A和分公司C的主机数各为10台, 因此需要24=16-2=14( >10) 个IP地址。为节省地址空间, 可将上述子网C和子网D做进一步的细分, 即从子网的主机地址中再取出1位作为进一步的子网划分, 可分别划分为2个子网。因此子网掩码应为255.255.255.240( 或192.168.1.96/28和192.168.1.128/28, 即28位掩码) 。
在此划分基础上, 子网C进一步划分为如下2个子网, 其网络地址为:
192.168.1.96/28: 子网C1, IP地址范围: 192.168.1.97~192.168.1.110, 分配给部门B
192.168.1.112/28: 子网C2, IP地址范围: 192.168.1.113~192.168.1.126, 分配给部门D
子网D进一步划分为如下2个子网, 其网络地址为:
192.168.1.128/28: 子网D1, IP地址范围: 192.168.1.129~192.168.1.142, 分配给分公司A
192.168.1.144/28: 子网D2, IP地址范围: 192.168.1.145~192.168.1.158, 分配给分公司C
( 3) 由于总公司与各分公司之间的广域网链路还需要占用IP地址, 因此可将子网F做进一步的细分。由于点到点的广域网链路只需要2个地址分别用于每一条链路的两端上的每一台路由器上, 因此, 对子网F做进一步的细分, 使它提供的IP地址能服务于总公司与各分公司间的广域网链路上。
由于22=4-2=2个IP地址能够用于到点的广域网链路上, 因此, 子网掩码应为255.255.255.252( 或192.168.1.192/30, 即30位掩码) 。
再此细分基础上, 对于子网F可得到如下细分的子网:
192.168.1.192/30: 子网F1, IP地址范围: 192.168.1.193~193.168.1.194, 分配给总公司和分公司A之间的广域网链路
192.168.1.196/30: 子网F2, IP地址范围: 192.168.1.197~193.168.1.198, 分配给总公司和分公司B之间的广域网链路
192.168.1.200/30: 子网F3, IP地址范围: 192.168.1.201~193.168.1.202, 分配给总公司和分公司C之间的广域网链路
192.168.1.204/30: 子网F4, IP地址范围: 192.168.1.205~193.168.1.206
192.168.1.208/30: 子网F5, IP地址范围: 192.168.1.209~193.168.1.210
192.168.1.212/30: 子网F6, IP地址范围: 192.168.1.213~193.168.1.214
192.168.1.216/30: 子网F7, IP地址范围: 192.168.1.217~193.168.1.218
192.168.1.220/30: 子网F8, IP地址范围: 192.168.1.221~193.168.1.222
( 4) 结论: 如上设计与考虑后, 可得到如下网络地址及其使用情况:
n 192.168.1.0/27: 保留( IP地址范围: 192.168.1.1~192.168.1.30)
n 192.168.1.32/27: 子网A, IP地址范围: 192.168.1.33~192.168.1.62, 分配给部门A
n 192.168.1.64/27: 子网B, IP地址范围: 192.168.1.65~192.168.1.94, 分配给部门C
n 192.168.1.96/27: 子网C, IP地址范围: 192.168.1.97~192.168.1.126
Ø 192.168.1.96/28: 子网C1, IP地址范围: 192.168.1.97~192.168.1.110, 分配给部门B
Ø 192.168.1.112/28: 子网C2, IP地址范围: 192.168.1.113~192.168.1.126, 分配给部门D
n 192.168.1.128/27: 子网D, IP地址范围: 192.168.1.129~192.168.1.158
Ø 192.168.1.128/28: 子网D1, IP地址范围: 192.168.1.129~192.168.1.142, 分配给分公司A
Ø 192.168.1.144/28: 子网D2, IP地址范围: 192.168.1.145~192.168.1.158, 分配给分公司C
n 192.168.1.160/27: 保留( IP地址范围: 192.168.1.161~192.168.1.190)
n 192.168.1.192/27: 子网F, IP地址范围: 192.168.1.33~193.168.1.222
Ø 192.168.1.192/30: 子网F1, IP地址范围: 192.168.1.193~193.168.1.194, 分配给总公司和分公司A之间的广域网链路
Ø 192.168.1.196/30: 子网F2, IP地址范围: 192.168.1.197~193.168.1.198, 分配给总公司和分公司B之间的广域网链路
Ø 192.168.1.200/30: 子网F3, IP地址范围: 192.168.1.201~193.168.1.202, 分配给总公司和分公司C之间的广域网链路
n 192.168.1.224/27: 保留( IP地址范围: 192.168.1.225~192.168.1.254)

其它未使用的子网可留作以后公司网络扩展时使用。
由以上分析, 可得到三个变长子网掩码: 255．255．255．224、 255．255．255．240、 255．255．255．252。

3、 作业3
请利用教材中P222”5.6.2 设计过程”中介绍的内容以及老师在课上介绍的方法进行解题。
