BTEPS-DAS MS 软件说明书 V1.0.doc

BTEPS
Bostex Enterprise Platform for Security
SOFTWARE MANUAL

软件操作手册
Version 1.0

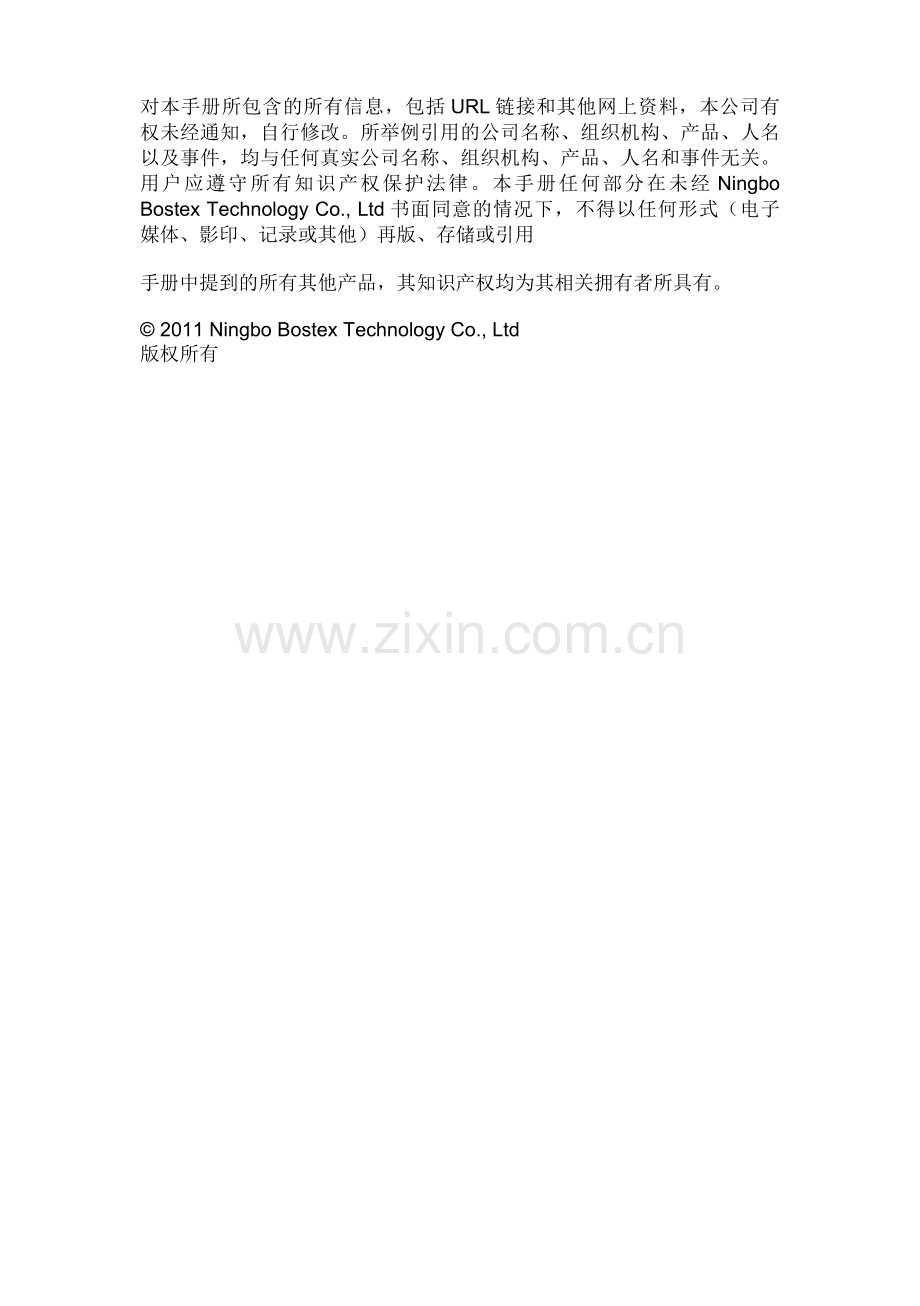

对本手册所包含的所有信息，包括URL链接和其他网上资料，本公司有权未经通知，自行修改。所举例引用的公司名称、组织机构、产品、人名以及事件，均与任何真实公司名称、组织机构、产品、人名和事件无关。用户应遵守所有知识产权保护法律。本手册任何部分在未经Ningbo Bostex Technology Co., Ltd书面同意的情况下，不得以任何形式（电子媒体、影印、记录或其他）再版、存储或引用

手册中提到的所有其他产品，其知识产权均为其相关拥有者所具有。

© 2011 Ningbo Bostex Technology Co., Ltd
版权所有

目 录
1 软件安装 1
1.1 计算机配置要求 1
1.2 SQL 安装 1
1.3 MSMQ 安装 1
1.4 BTEPS 软件安装 3
1.5 系统架构 3
1.5.1 控制中心 (CC) 4
1.5.2 通讯服务器 (CS) 4
1.5.3 门禁系统 (DAS) 4
1.5.4 监控系统 (MS) 4
1.6 系统通讯 5
1.7 运行软件 5
2 系统管理 5
2.1 设置自动登录 6
2.2 系统设置 6
2.2.1 设置用户自定义字段 6
2.2.2 系统默认设置 7
2.2.3 Wifi设置 8
2.3 通讯服务器设置 9
2.4 控制器设置 9
2.4.1 添加控制器 9
2.4.2 删除控制器 11
2.4.3 控制器信息 11
2.4.3.1 控制器名称 12
2.4.3.2 设置报警优先等级 12
2.4.3.3 设置安全密码 12
2.4.3.4 停止收发数据 12
2.4.3.5 修改控制器下的门名称 12
2.4.4 控制器的连接方式 12
2.4.5 控制器群组信息 13
2.4.6 手动更新控制器信息 13
2.5 区域设置 14
2.5.1 添加区域 14
2.5.2 删除区域 15
2.5.3 添加门/控制器到区域 16
2.5.4 删除区域中的门/楼层/控制器 16
2.6 编辑门信息 17
2.6.1 编辑门名称 18
2.6.2 设置开门时间 18
2.6.3 设置开门超时时间 18
2.6.4 设置自动开门时区表 18
2.6.5 设置密码取消时区表 18
2.6.6 启用安全密码 18
2.6.7 设置报警优先级 18
2.6.8 设置工作模式 18
2.6.9 修改所在区域 19
2.6.10 启用反潜回 19
2.7 编辑楼层 19
2.7.1 编辑楼层名称 19
2.7.2 设置开门时间 19
2.7.3 设置自动开门时区表 20
2.7.4 修改区域 20
2.8 编辑设备 20
2.8.1 添加设备 20
2.8.2 编辑设备信息 20
2.9 修改登陆密码 21
2.10 设置操作员 21
2.10.1 新增操作员 21
2.10.2 删除操作员 22
2.10.3 修改操作员权限 23
2.11 离职管理 23
2.11.1 查询离职员工 23
2.11.2 恢复离职员工 23
2.11.3 删除离职员工 23
2.11.4 查询离职员工进出记录 24
2.12 员工证卡打印模板设置 24
2.13 自动隐藏窗口 25
2.13.1 消息列表窗口 25
2.13.2 处理信息窗口 25
2.13.2.1 数据刷新 25
2.13.2.2 重发失败数据 26
2.13.2.3 清除所有处理信息 26
2.13.2.4 输出到文本 27
2.13.3 控制器状态窗口 27
3 员工设置 27
3.1 部门设置 27
3.1.1 添加部门 27
3.1.2 删除部门 28
3.1.3 修改部门编号和名称 28
3.1.4 部门默认权限模板 28
3.2 员工信息 29
3.2.1 增加或离职员工 29
3.2.2 员工基本信息 31
3.2.3 电话门禁信息 32
3.2.4 员工卡片信息 32
3.2.5 指纹信息 33
3.2.5.1 采集指纹 34
3.2.5.2 删除指纹 35
3.2.5.3 写指纹 35
3.2.5.4 报警指纹 35
3.3 权限分配 35
3.3.1 按人加门 35
3.3.1.1 分配门和楼层 35
3.3.1.2 门有效期 36
3.3.2 门中加人 37
3.3.3 门中删人 37
3.4 新建员工组 38
3.5 查找员工 39
3.6 批量导入用户 40
3.7 导入员工照片 41
3.8 打印报表 41
3.8.1 员工权限明细表 41
3.8.2 员工权限一览表 41
3.8.3 员工信息报表 41
4 通道管理 41
4.1 设置时区组 41
4.1.1 添加时区组 42
4.1.2 删除时区组 42
4.1.3 修改控制器的时区组 42
4.2 设置时区 42
4.3 设置假日 43
4.4 批处理卡 44
4.5 通过控制器加卡 44
4.6 删除临时卡 45
4.7 设置权限模板 45
4.7.1 添加权限模板 45
4.7.2 修改权限模板 46
4.8 设置门禁组 47
4.8.1 添加门禁组 47
4.8.2 修改门禁组 47
4.9 控制组设置 48
4.9.1 新建控制规则 48
4.9.2 新建控制组 48
4.9.3 修改控制组信息 49
4.9.4 删除控制规则和控制组 49
4.10 修复群组 49
4.11 门有效期管制 49
5 监控系统 50
5.1 系统设置 50
5.2 工具设置 50
5.2.1 事件设置 50
5.2.2 OPC设置 51
5.2.3 远程控制计划 52
5.2.4 用户指定报表设置 52
5.2.5 反潜回设置 52
5.2.6 监控设置 53
5.2.7 数据同步 53
5.3 地图编辑 53
5.3.1 插入背景到区域 53
5.3.2 门图标 54
5.3.2.1 增加或删除门图标 54
5.3.2.2 在地图上调整图标位置 54
5.3.2.3 编辑正常状态图标图像 55
5.3.2.4 编辑报警图标、报警声音以及是否需要处理 55
5.3.2.5 远程控制门 56
5.3.3 设备图标 57
5.3.3.1 设置控制模式 58
5.3.3.2 远程控制设备 59
5.3.4 在地图上画区域 59
5.4 实时监控 61
5.4.1 进出记录实时监控 61
5.4.2 照片实时监控 63
5.4.3 抓拍实时监控 63
5.4.4 报警状态实时监控 65
5.4.5 MS 系统错误信息 66
5.5 报表查询 67
5.5.1 进出记录查询 67
5.5.2 报警确认记录查询 69
6 通讯服务器(CS) 69
6.1 设备监控 69
6.2 监视通讯数据 70
6.3 设置多个通讯服务器 71
7 控制中心 (CC) 71

Bostex Enterprise Security Platform System
1 软件安装
1.1 计算机配置要求
安装Bostex 智能安防管理系统 (BTEPS)的计算机应该具有下面的配置要求：
处理器
Intel 奔腾Ⅳ, 3.0GHz, 2MB L2 cache
操作系统
(1) Windows XP Professional 或Server
(2) Windows 2000 Professional 或Server
内存
512 MB
硬盘
30GB的硬盘空间。如果安装网络的话，需要更多的磁盘空间。
光驱
CD-ROM 或 DVD-ROM
显示器
VGA 1024x768或更高的分辨率
其他
Microsoft Internet Explorer 5.0版本或以上版本
重要事项：
上述配置只是作为安装本系统的基本要求。实际可能需要更好的计算机。有关计算机的更详细要求，请同你的代理商联系。
1.2 SQL 安装
在安装BTEPS之前，首先要确认计算机中已经安装了MSDE或SQL。BTEPS同时支持MSDE以及SQL. 其中MSDE是免费的版本，可以从Microsoft 的官方网站中下载。 如何安装MSDE或SQL，请查阅Microsoft 网站或安装手册。同时Bostex也提供安装指导视频，可向Bostex的技术支持部免费获取。
1.3 MSMQ 安装
在安装BTEPS之前，要先在计算机中安装windows的消息队列(MSMQ)。这也意味着你使用的操作系统需要支持MSMQ。
如何安装MSMQ:
(1) 在Windows的控制面板中，点击[增加/删除Windows 组件]。如图 1.3.1所示。
(2) 选择消息队列。如图1.3.2所示。
(3) 点击 [下一步] 完成安装。
在安装完成后，可以在 [我的电脑] → [管理]中看到消息队列。如图 1.3.3所示。

图 1.3.1

图 1.3.2

图 1.3.3
注意：几乎所有的Windows Home版本不支持消息队列，因而也不能用于安装BTEPS。
1.4 BTEPS 软件安装
按照如下步骤安装软件。 为了保证安装成功， 请在安装BTEPS前再次确认以下信息：
(1) 确认计算机硬件配置能够满足最低安装要求。
(2) 升级Windows以获得最新的升级包和驱动程序等等。
(3) 如果使用了485控制器，确认Bostex 485 转换器与计算机串口连接。
(4) 确认安装了MSDE或SQL。
(5) 确认安装了消息队列(MSMQ)。
将安装光盘放进CD-ROM，点击Setup开始安装。请按照以下步骤：
(1) 选择完整安装。如果选择自定义安装，系统将弹出可选模块，请选择一个或多个模块，以及安装路径。点击下一步继续安装。 BTEPS包括了很多的模块，例如：门禁系统(DAS)、监控系统(MS)、通讯服务器(CS)、控制中心(CC)等等。
(2) 安装完成，重启计算机。
(3) 安装完成后，在桌面上会出现启动中心(StartCenter)的快捷键。如果采用的是默认的安装路径，同时在 [开始]„[程序] „[Bostex] „[Bostex Enterprise Platform System]中会出现所有安装模块的快捷键。
(4) 双击启动中心(StartCentre)，运行BTEPS软件，如图1.4.1所示。
1.5 系统架构
BTEPS 包括了几个模块：门禁系统(DAS)、监控系统(MS)、通讯服务器(CS)、控制中心(CC)等等。
通过启动中心来管理所有的模块并设置一些参数。在运行其它所有模块之前必须运行控制中心(CC)。

图1.4.1
1.5.1 控制中心 (CC)
通过消息队列(MSMQ)，在各个应用模块和SQL数据库之间传递数据。通过控制中心(CC)，系统管理员能够了解以下在线信息：
(1) 客户端的计算机名称。
(2) 操作员。
(3) 操作员类型(BTEPS模块名称)。
(4) 登录的日期和时间 。
(5) 消息队列成功失败记录。
1.5.2 通讯服务器 (CS)
负责控制器与系统之间的通讯。
1.5.3 门禁系统 (DAS)
设置用户信息、系统管理和权限管理。
1.5.4 监控系统 (MS)
实时显示数据和地图监控，包括：报警信息、记录、系统错误，同时也能够远程控制，如远程将门打开、关闭等等。
1.6 系统通讯
图 1.6.1显示了系统的通讯架构。

图 1.6.1
1.7 运行软件
运行[启动中心]，选择要启动的模块。默认的操作员为[manager],它具有BTEPS的全部权限，初始密码为[1234]。使用默认操作员和初始密码可以登录所有的模块。 如图1.7.1.所示。你不能删除[manager]，但可修改对应的密码。参见2.9章节[修改密码]。

图1.7.1

2 系统管理
2.1 设置自动登录
选择[文件]è [自动登录]，可以设置运行BTEPS-DAS软件时，是否自动登录。
2.2 系统设置
2.2.1 设置用户自定义字段
如图 2.2.1.1所示。系统允许你定义15个用户字段。一旦在自定义字段中添加了字段名，就可以在用户信息中看到这些字段。
如果将用户字段的[选项]属性打钩后，就可以为这些用户字段设置默认值。如图2.2.1.1所示。设定好默认值后，在修改员工管理界面修改员工的这些信息时，可以选择设置好的默认值，不需要再手动输入。参见3.2.2节[员工基本信息]。
当启用了电子身份证功能后，用户字段1~7将会被定义为电子身份证的相关信息。如图2.2.1.2所示。

图 2.2.1.1

图2.2.1.2
2.2.2 系统默认设置
选择[系统]è [系统设置]è [默认设置]，设置系统默认值。如图2.2.2.1所示。

图2.2.1.2
(1) 群组验证。设置是否在控制器设置页面显示群组信息。参见2.4.5节[控制器群组信息]。
(2) 显示门有效期管制。设置通道设置中是否显示[门有效期管制]菜单，参见4.10节[门有效期管制]。设置在员工管理界面是否显示[门有效期]，参见3.3.1.4节[门有效期]。
(3) 工号只能输入大写英文字母与数字。
(4) 新增员工时，需抓拍员工照片。参见3.2.1节[新增或离职员工]。
(5) 新增员工时，需添加自定义信息。参见3.2.1节[新增或离职员工]。
(6) 新增员工时，证卡需要打印。参见3.2.1节[新增或离职员工]。
(7) 新增部门时，自动分配给具有上级部门权限的操作员。
(8) 员工排序。在员工设置界面显示员工时，按哪种排序方式显示员工。
(9) 称呼设置。可修改系统显示的称呼。如当系统在学校使用时，可以将员工称呼改为“学生”，将工号称呼改为“学号”，将部门称呼改为“班级”。
(10) 设置新增员工照片时，照片的压缩尺寸。
(11) 设置工号的限制长度。
2.2.3 Wifi设置
选择[系统]è [系统设置]è [默认设置]。设置当使用BS50T-WIFI手持考勤机时，是否下发照片，并设置下发的自定义字段。如图2.2.3.1所示。

图2.2.3.1
2.3 通讯服务器设置
选择[系统]è [通讯服务器设置]，点击添加按钮，可以添加通讯服务器。
在通讯服务器列表中选择一个通讯服务器点击右键，可以删除这个通讯服务器。
选择一个通讯服务器后，可以修改通讯服务器的机器名、默认端口和默认串口。机器名是通讯服务器所在电脑的计算机名。
2.4 控制器设置
选择[系统]è [控制器设置]。
2.4.1 添加控制器
点击[新建]按钮，添加控制器。如图2.4.1.1所示。

图 2.4.1.1
步骤如下：
(1) 选择新控制器的位置。如果系统中存在多个CS, 选择新添加的控制器连接在哪个CS下面；选择上一级控制器，可以将控制器添加在该控制器下面。

图 2.4.1.2

图 2.4.1.3
(2) 输入或者改变控制器信息。必须给每个控制器设置一个ID号以及控制器型号，其他信息可以在以后进行修改。参见2.4.3章节[控制器信息]。一旦设置了控制器的ID地址号及控制器的型号，以后就不能修改。
(3) 点击[类型]的下拉框，选择控制器的型号，如图2.4.1.5所示。错误的选择将导致系统不能正常工作。
(4) 控制器的型号决定了允许添加的门的数量。BS610-3对应四扇门，而BS610-4对应八扇门。

图 2.4.1.4

图 2.4.1.5

2.4.2 删除控制器
选择要删除的控制器，从弹出的菜单中点击[删除]按钮，如图2.4.2.1所示。
请注意，一旦删除控制器，就不能恢复。

图 2.4.2.1
2.4.3 控制器信息
控制器的信息包括控制器的名称、所属时区组、报警优先级、安全密码、是否停止收记录和下发数据。
2.4.3.1 控制器名称
系统会给每个新增加的控制器一个默认的名称，你可以在任何时候更改它。该名称也将在监控系统(MS)中出现。
2.4.3.2 设置报警优先等级
在监控系统中，当同时分属于不同地图的两个控制器产生报警状态时，优先级高控制器所在地图将优先弹出来。
2.4.3.3 设置安全密码
每个控制器可设置三组安全密码。可输入安全密码开门。在使用此功能时，需配合按键读卡器，或门禁一体机。密码可设为4 – 8位。安全密码不能全部为0。
2.4.3.4 停止收发数据
用于停止从控制器中采集刷卡数据或停止向控制器下发数据。
2.4.3.5 修改控制器下的门名称
当控制器控制的门分配到区域下之后，可以修改这些门的名称。如何将门分配到区域下，请参见2.5.3节[添加门/控制器到区域]。
2.4.4 控制器的连接方式
控制器与通讯服务器的连接方式有：网络连接、转换器连接、串口连接。
(1) 网络连接。适用于网络控制器通过TCP/IP口连接到局域网与通讯服务器（CS）通讯。采用网络连接时，需要设置控制器的IP地址。
(2) 转换器连接。适用于控制器通过485 COM口连接到TCP/IP转换器，转换器通过局域网连接到通讯服务器。采用网络连接时，需要设置转换器的IP地址。
(3) 串口连接。适用于控制器通过485转换器连接到通讯服务器。采用串口连接时，需要设置与485转换器连接的通讯服务器串口号。
2.4.5 控制器群组信息
用于查看控制器的群组使用情况。如图2.4.5.1所示。

图2.4.5.1
2.4.6 手动更新控制器信息
当更换一台新控制器时，就需要将老控制器的所有信息下传给这台新的设备，包括卡片资料、群组、时区表等等，如图2.4.6.1所示。

图 2.4.6.1
2.5 区域设置
2.5.1 添加区域
通过设置区域，可以方便管理系统内各个区域所有的门、楼层和控制器，如图2.5.1.1所示。操作步骤如下：
(1) 点击窗体上方的[新增]按钮。
(2) 选择上一级的区域，如图2.5.1.2所示。
(3) 输入该区域名称，如图2.5.1.3所示。
(4) 分别添加门和控制器到该区域，如图2.5.1.4和2.5.1.5所示。
(5) 点击确认完成。
系统默认一个最高级的区域，区域的名称默认为公司名称。

图2.5.1.1

图2.5.1.2

图2.5.1.4

图2.5.1.3

图2.5.1.5

2.5.2 删除区域
选择要删除的区域，点击鼠标右键。从弹出菜单中，点击[删除区域]。如果本区域已经包括门、或控制器，则不能删除。如图2.5.2.1所示。

图2.5.2.1
2.5.3 添加门/控制器到区域
在区域建立好后，可以再次分配门/控制器到各个区域。操作步骤如下：
(1) 点击窗体上方的[添加]按钮。
(2) 分别添加门和控制器到该区域，如图2.5.1.4和2.5.1.5所示。
(3) 点击确认完成。
2.5.4 删除区域中的门/楼层/控制器
可以在任何时候，将已经分配给各个区域的门、楼层和控制器从该区域中删除，如图2.5.4.1所示。
操作步骤如下：
(1) 选择区域
(2) 选择要删除的门、楼层或控制器

图2.5.4.1
2.6 编辑门信息
如图2.6.1所示。门信息包括门的名称、开门时间、开门超时、自动开门时区表、密码取消时区表、安全密码管制时区、报警优先级、工作模式、所属区域以及是否启用反潜回。

图 2.6.1
2.6.1 编辑门名称
门的数量由控制器的型号决定。例如，BS610-4控制器会自动生成8扇门；如果是BS511, 将生成一扇门。
系统会给每扇门一个默认名称，你可以在任何时候更改门的名称。新的名称将显示在监控系统(MS) 中。
2.6.2 设置开门时间
默认的开门时间为5秒。可以设为1 到255秒。
2.6.3 设置开门超时时间
默认的开门超时时间是开门时间的2倍。如果开门时间为5秒，开门超时时间则为10秒。可以设为1 到255倍。
2.6.4 设置自动开门时区表
在有效时区内，门将自动打开。默认的时区表为[0 禁止]，这意味着禁止使用自动开门时区表。
2.6.5 设置密码取消时区表
在时区表内，不需要密码就可以开门，此时尽管在用户权限设置中，启用了密码管制功能，参见3.3.1.1 [分配门和楼层]。默认的密码取消时区表为[31全部通行]。
2.6.6 启用安全密码
虽然在2.4.3.3章节[设置安全密码]中，设置了安全密码，你还不能使用安全密码开门，除非选中该项，并且选择安全密码的管制时区。在安全密码管制时区内，可以使用安全密码开门。
2.6.7 设置报警优先级
报警优先级决定了当多扇门同时出现报警状态时，哪扇门所在的电子地图先弹出。
2.6.8 设置工作模式
有三种工作模式，包括自动控制、常开和常闭。默认的工作模式为自动开门。
2.6.9 修改所在区域
修改门所在的区域。
2.6.10 启用反潜回
设置是否启用反潜回功能。如果要实现反潜回，需要除了要在这里勾选启用反潜回，还要在通道权限中开启反潜回管制（参见3.3.1节[按人加门]），并在控制器上设置反潜回区域（参见相关控制器操作手册）。
2.7 编辑楼层
如图 2.7.1所示。楼层信息包括楼层的名称、开门时间、自动开门时区表以及区域。

图 2.7.1
2.7.1 编辑楼层名称
修改楼层名称。例如，第二层、第三层。
2.7.2 设置开门时间
默认的开门时间为5秒。可以设为1 到255秒。
2.7.3 设置自动开门时区表
在有效时区内，可以不刷卡，直接按下电梯楼层按钮。默认的时区表为[0 禁止]，这意味着禁止使用自动开门。
2.7.4 修改区域
修改楼层所在的区域。
2.8 编辑设备
2.8.1 添加设备
当在系统每添加一个BS610-4控制器，系统会自动生成64个设备。将设备分配到区域后，就可以看到和编辑这些设备。
[系统]è[设备设置]中选择一个区域，点击[新增]按钮]，选择要分配到这个区域的设备后点击确定。
2.8.2 编辑设备信息
如图2.8.2.1所示。包括设备的名称、优先级和区域。更改设备名称。例如，可改为道闸、灯、马达、电控锁等等。

图 2.8.2.1
2.9 修改登陆密码
修改密码：修改当前操作员的登录密码。默认的密码为[1234]。如图2.9.1所示。

图 2.9.1
2.10 设置操作员
2.10.1 新增操作员
点击[新增]按钮，增加新的操作员。如图2.10.1.1所示。

图 2.10.1.1
步骤如下：
(1) 输入操作员的登录名、登录密码以及描述。
(2) 增加操作员后，可以紧接着给这个新的操作员分配操作权限。操作权限包括：操作员信息、部门权限、通道权限、系统设置权限、区域权限、门禁点权限、监控点权限、权限模板使用权限、门禁组使用权限、时区组使用权限。
例如分配部门权限。点击[操作员设置]，将部门分配给该操作员。首先，从左侧的部门列表中选择部门，并将该部门拖到右侧列表中。再从右侧列表中选择部门，然后分配该操作员可以读或修改所选部门用户的哪些资料。
如图2.10.1.2所示。将销售部分配给操作员）Operator 1。该操作员登录系统后，除了销售部外，不能看到其他所有部门。

图 2.10.1.2
2.10.2 删除操作员
在操作员列表选择要删除的操作员，点击右键选择[删除]。如图2.10.2.1所示。

图2.10.2.1
2.10.3 修改操作员权限
在列表中选择要修改的操作员，可以修改操作员的权限。

图1.13.2.1.2
2.10.3.1 重发失败数据
如果你想重发[处理信息]列表中未发送成功的所有数据，点击[重发失败数据]。
2.10.3.2 清除所有处理信息
点击[清除]，弹出如图6.4.3.1所示的提示框。按[是]确认后，将清除所有失败数据。一旦清除，你将无法恢复。

图2.13.2.3.1
2.10.3.3 输出到文本
点击[输出到文本]，可以将为发送成功的数据另存到txt文档。
2.10.4 控制器状态窗口
控制器状态。显示控制器的通讯状态。如图图2.13.3所示，显示蓝色表示通讯正常；显示红色表示通讯失败；显示灰色表示控制器被设置为停止收记录和停止下发数据。

图2.13.3.1
3 员工设置
3.1 部门设置
3.1.1 添加部门
正常情况下，在添加员工之前需要首先建立部门，如图3.1.1.1所示。点击[新增]按钮，选择上一级部门、输入部门编号和部门名称。系统将自动分配一个默认的部门编号给该新部门。 当然，你可以在任何时候更改编号。

图 3.1.1.1

图 2.1.2

图 2.1.3

3.1.2 删除部门
在部门列表中选择要删除的部门，点击右键后选删除。
3.1.3 修改部门编号和名称
在部门列表中选择要修改的部门后，在页面可以修改部门编号和名称。修改完成后点击保存按钮。
3.1.4 部门默认权限模板
可以设置部门的默认权限模板，如图3.1.4.1所示。设置好默认权限模板后，在一个部门添加新员工时，系统会提示是否使用部门的默认权限模板。如何添加权限模板请参看4.7.1节[添加权限模板]。

图3.1.4.1
3.2 员工信息
3.2.1 增加或离职员工
选择部门，然后点击[新增]按钮，新增加的用户将加在该部门下。如图3.2.1.1、所示。

图 3.2.1.1
(1) 输入工号、姓名、显示名称、用户密码。如图3.2.1.2所示。工号可以使用 [12345678] 或者[AB123456]。工号生成后，不能修改。用户密码为4位数密码。默认的密码为[1234]。可以在任何时候修改该密码。
(2) 抓拍照片，如图3.2.1.3所示。在[系统设置]è[默认设置]中勾选了[新增员工时，需抓拍员工照片]后，才会显示此页面。
(3) 如图3.2.1.4所示。输入员工卡号、选择是否使用指纹、设置卡片的生效日期和有效日期、选择是否使用部门默认权限模板。如果要求用户采用指纹开门，钩选使用指纹；可以直接输入卡号或者从卡片临时表中选择；系统会自动将计算机当前日期为卡片的生效日期，到期日期为生效日期开始2年时间。
(4) 打印员工证卡。在[系统设置]è[默认设置]中勾选了[新增员工时，需抓拍员工照片]后，才会显示此页面。

图3.2.1.2

图 3.2.1.3
在员工列表选择员工后右键，选择[离职]，可以将该员工离职。也可以配合使用Ctrl键，在员工列表选择多个员工后右键，选择[离职选择的员工]，一次将多个员工离职。如图3.2.1.4所示。

图3.2.1.4
3.2.2 员工基本信息
增加用户信息后，可通过点击[用户信息]来查看已经添加用户的一些基本信息，包括：用户工号、姓名、显示名、部门、所属员工组、个人密码、员工登记日期。除了用户工号和员工登记日期外，其余用户信息均可以在这里修改。
如果已经定义了用户自定义字段（参见2.2.1章节[设置自定义字段]）,则可以在下方添加该用户在这些自定义字段的信息。
当从一个用户切换到另外一个用户时，系统会提示你是否保存已更改用户资料。
3.2.3 电话门禁信息
当系统中添加了电话门禁控制器BSTES或者BSVTES后，员工界面会显示电话门禁信息，如图 3.2.3.1所示。

图 3.2.3.1
(1) 目录编号: 当访客在BSTES电话门禁控制器上拨打用户注册的电话号码时，会显示该编号。一般情况下，该编号对应该用户的房间号码。
(2) 电话号码: 该号码将传给BSTES电话门禁控制器，以便访客拨打。
(3) 拨打时区表: 访客只能在时区表的时间内，才能拨打该号码。例如可以设置8:00-22:00可以拨打，但22:00后不能。
(4) 启用拨号: 如果要允许在BSTES上拨打用户号码，选中它。
(5) 显示姓名: 选中后，可以在拨打电话时，在BSTES控制器上显示用户姓名。
3.2.4 员工卡片信息
(1) 增加卡片：点击[增加]，直接输入卡号，或者通过发卡器读卡。如图3.2.4.1所示。

图 3.2.4.1
(2) 或从卡片临时表中选择，如图 3.2.4.2所示。

图 3.2.4.2
(3) 删除卡片：选择要删除的卡片，点击[删除]。
3.2.5 指纹信息
如图3.2.5.1所示。

图3.2.5.1
3.2.5.1 采集指纹
在采集指纹之前，要确认BSFDR已经安装好。
BSFDR 驱动程序已经打包在BTEPS软件中，位于BTEPS根目录下，因此在安装BSDFR采集仪的驱动时，只需要定位到这个目录，然后系统会自动搜索，完成安装。 请按照以下步骤采集指纹：
(1) 选择指纹对应的卡片。
(2) 点击[采集指纹]。
(3) 选择手指，如图3.2.5.1.1所示。

图 3.2.5.1.1
(4) 在BSFDR上按下手指。如果指纹质量低于设定的值(系统默认为85),或者采集到的指纹已经存在于数据库中，系统会提示你重新采集。所有采集到的指纹回自动保存，而无需点击[保存]按钮。可以通过位于DAS 目录下的config 文件的设置，来改变指纹采集质量和指纹模板存储数量。具体请联系Bostex技术支持部门。
3.2.5.2 删除指纹
在图3.2.5.1所示的列表中选择要删除的指纹，点击[删除指纹]。
3.2.5.3 写指纹
选择要写入卡片的指纹，然后点击[写指纹]按钮。在进行该操作之前，首先要保证BSRD-MI/S1 Mifare读写器已经连接在计算机的串口上。
指纹默认存储在Mifare卡片中的1-8扇区。可以通过修改DAS 目录下的配置文件，改变扇区的存储位置。具体请联系Bostex技术支持部门。
3.2.5.4 报警指纹
当使用报警指纹开门时，系统会产生一个报警状态。
3.3 权限分配
3.3.1 按人加门
3.3.1.1 分配门和楼层
选择门，然后点击[►] ，将门移到右边的清单中，然后编辑以下设置：
(1) 时区表。[31 全部通行] 意味着全天可以开门。双击[31 全部通行] ，然后从弹出的清单中选择时区表。
(2) 反潜回管制.
(3) 假日管制
(4) 密码管制
(5) 开关方式
(6) 布防/撤防
(7) 控制组

图 2.7.1.1
点击 [保存为权限模板]，这将生成一个新的权限模板。之后，可以编辑权限模板，或者删除它。请参见4.7.2章节[修改权限模板]。
当权限模板生成后，你可以直接将该群组分配给用户，而不必再将每个门分配给这个用户。
点击 [保存为门禁组]，这将生成一个新的门禁组。之后，可以编辑门禁组，或者删除它。请参见4.8.2章节[修改门禁组]。
当门禁组生成后，你可以直接将该门禁组分配给用户，而不必再将每个门分配给这个用户。
门禁组与权限模板的区别是：门禁组不会覆盖员工原来的权限，只是将门禁组的权限添加给员工；权限模板会将员工原来的权限覆盖。
3.3.1.2 门有效期
如图3.3.1.2.1所示。当某个门对该员工实行了门有效期管制时（参看第4.10节[门有效期管制]），可以编辑有效期管制的时间。超过该时间后，员工在该门禁点的权限回自动删除。

图3.3.1.2.1
3.3.2 门中加人
[通道权限]è[门中加人]。如图3.3.2.1所示。点击下方的[编辑]按钮，分别选择门和用户到右边的列表中，点击[保存]。

图 3.3.2.1
3.3.3 门中删人
选择门，再将 删除的员工拖选到右边，点击[删除]。如图3.3.3.1所示。

图 3.3.3.1
3.4 新建员工组
[通道权限]è[员工组]。点击[新建]按钮。

图3.4.1

图 3.4.2

图3.4.3

图3.4.4

(1) 输入员工组名称，如图3.4.1所示。
(2) 选择员工组默认权限模板。如图3.4.2所示.
(3) 选择属于该员工组的员工。如图3.4.3所示。
(4) 确认员工组信息无误后，点击下一步完成添加。图3.4.4所示。
选择一个员工组，可以修改员工组的名称、员工、默认权限模板。如图3.4.5所示。

图3.4.5
3.5 查找员工
在员工界面可以查找员工。

图3.5.1
(1) 选择查找条件。如图3.5.1所示。
(2) 点击，输入查找内容后点击搜索。如图3.5.2所示。搜索到的结果将显示在窗口右边。

图3.5.2
3.6 批量导入用户

图3.6.1
[文件]è[导入员工]。可以批量导入员工。如图3.6.1所示。点击导出模板，系统会生成一个*.xls文件或者*.csv文件，只需要将要导入的员工的信息填入导出的模板，再点击打开文件，选择填好的文件，系统就会将员工导入。
3.7 导入员工照片
[文件]è[导入员工照片]。选择存放照片的文件夹，系统会将员工的照片导入。导入文件夹中。照片应该以“员工工号.jip”命名。
3.8 打印报表
在员工界面点击打印，可以查询员工报表。如图3.8.1所示。

图3.8.1
3.8.1 员工权限明细表
各个员工在各个门的权限明细。包括门名称、反潜回管制、假日管制、密码管制、有效时区、控制组名称等。
3.8.2 员工权限一览表
查询员工有哪些门的权限。
3.8.3 员工信息报表
查询员工信息。包括工号、姓名、部门、生效日期、卡号、卡有效日期、卡生效日期。
4 通道管理
4.1 设置时区组
4.1.1 添加时区组
[通道管理]è[时区组]。点击新建按钮。输入时区组名称，如图4.1.1.1所示。选择属于该时区组的控制器，如图4.1.1.2所示。

图4.1.1.1

图4.1.1.2

4.1.2 删除时区组
选择时区组，右键选择删除。当时区组下还有控制器时，不能删除该时区组。需要将控制器的时区组修改为其他时区组后，才能删除。
4.1.3 修改控制器的时区组
修改控制器的时区组时，双击控制器，然后选择要修改到哪个时区组。
4.2 设置时区
[通道管理]è[时区表]。选择时区表所在的时区组，点击新建按钮。给每一个时段输入一个开始时间和一个结束时间。每一天由三个时段组成。可以将某一天的时段内容复制给另一天。如图4.2.1所示。每个时区组下可以添加32个时区表。

图4.2.1
在时区表列表中选择一个时区表后，可以修改这个时区表。在时区表上点击右键，可以修改时区表的名称或者删除时区表。
在分配门禁权限给用户时，如果设置了假日管制，那么假日时区表将优先于周一到周日的日常时区表。如何设置假日管制，请参见3.3.1.1章节[分配门和楼层]。
4.3 设置假日
如图 4.3.1所示。点击左侧的假日代码，然后输入一个日期，并选择该日期所对应的假日类型。

图 4.3.1
4.4 批处理卡
输入开始卡号、卡片数量以及每次添加的数量，点击[下一步]。如图4.4.1所示。
如果希望在批处理卡时，同时也生成用户记录的话，选中[增加用户]，以及用户所在的部门。如图4.4.2所示。

图 4.4.1
