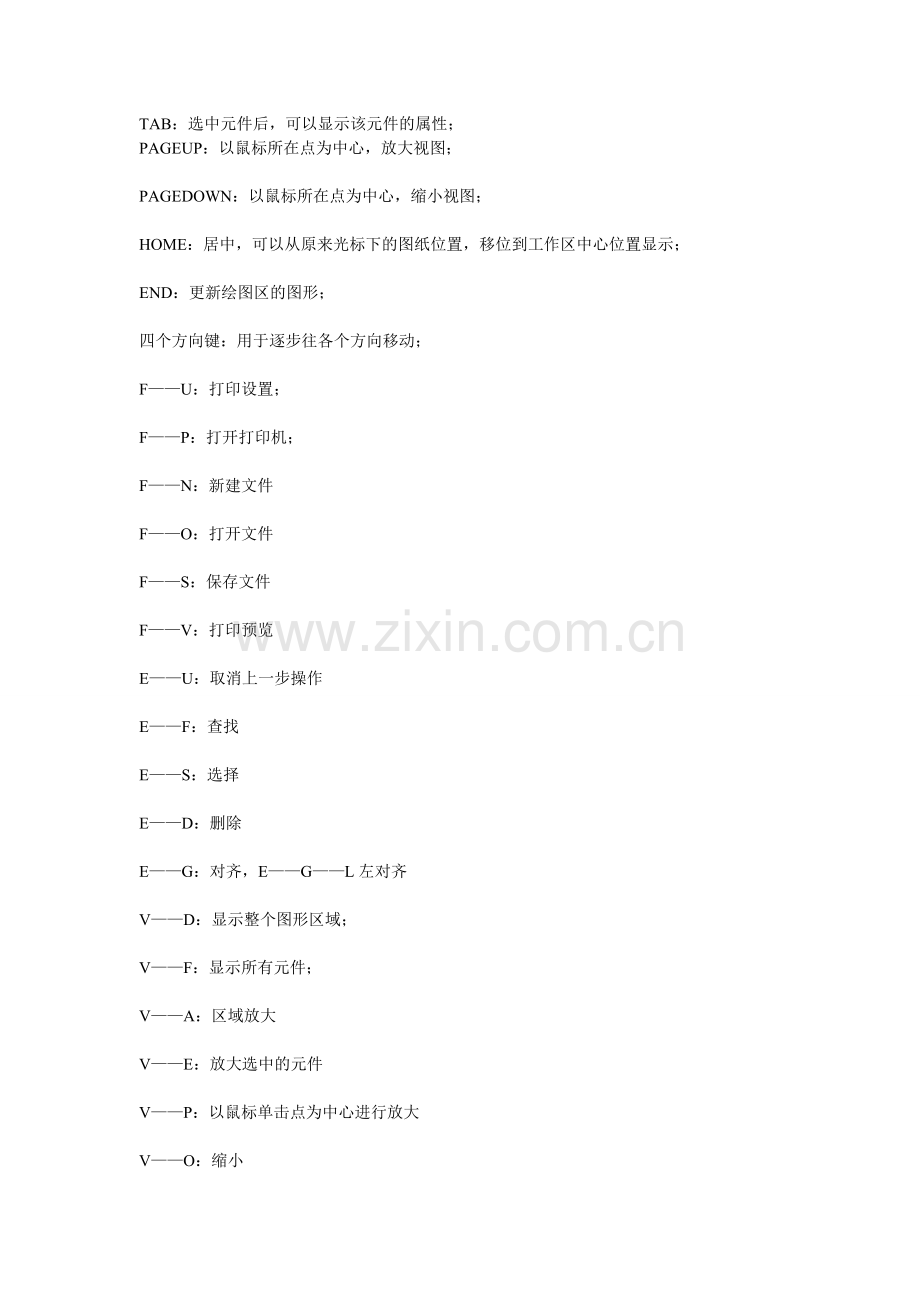

TAB：选中元件后，可以显示该元件的属性；
PAGEUP：以鼠标所在点为中心，放大视图；

PAGEDOWN：以鼠标所在点为中心，缩小视图；

HOME：居中，可以从原来光标下的图纸位置，移位到工作区中心位置显示；

END：更新绘图区的图形；

四个方向键：用于逐步往各个方向移动；

F——U：打印设置；

F——P：打开打印机；

F——N：新建文件

F——O：打开文件

F——S：保存文件

F——V：打印预览

E——U：取消上一步操作

E——F：查找

E——S：选择

E——D：删除

E——G：对齐，E——G——L左对齐

V——D：显示整个图形区域；

V——F：显示所有元件；

V——A：区域放大

V——E：放大选中的元件

V——P：以鼠标单击点为中心进行放大

V——O：缩小

V——5，1，2，4放在50%，10%，200%，400%

V——N：将鼠标所在点移动到中心；=HOME

V——R：更新视图；=END

V——T：工具栏选择

V——W：工作区面板选择；

V——G：网格选项；

C——在视图区打开工程快捷菜单

P——B：放置总线

P——U：放置总线接口

P——P：放置元件

P——J：放置接点

P——O：放置电源

P——W：连线

P——N：放置网络编号

P——R：放置IO口

P——T：放置文字

P——D：绘图工具栏

D——B：浏览库

D——L：增加/删除库

D——M：制作库

T——：打开工具菜单

R——：打开报告菜单；

W——：打开窗口菜单

Protel DXP提供了三种导线延伸模式，<空格>用于横/竖的切换；<SHIFT+空格>用于水平/垂直/45度及任意角度的切换；

放置元件时，按X键，实现水平翻转；按Y实现上下翻转；

CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；

*************************************************************************

1、 设计浏览器快捷键：

鼠标左击 选择鼠标位置的文档

鼠标双击 编辑鼠标位置的文档

鼠标右击 显示相关的弹出菜单

Ctrl+F4 关闭当前文档

Ctrl+Tab 循环切换所打开的文档

Alt+F4 关闭设计浏览器DXP

2、 原理图和PCB通用快捷键：

Shift 当自动平移时，快速平移

Y 放置元件时，上下翻转

X 放置元件时，左右翻转

Shift+↑↓←→ 箭头方向以十个网格为增量，移动光标

↑↓←→ 箭头方向以一个网格为增量，移动光标

SpaceBar 放弃屏幕刷新

Esc 退出当前命令

End 屏幕刷新

Home 以光标为中心刷新屏幕

PageDown,Ctrl+鼠标滚轮 以光标为中心缩小画面

PageUp, Ctrl+鼠标滚轮 以光标为中心防大画面

鼠标滚轮 上下移动画面

Shift+鼠标滚轮 左右移动画面

Ctrl+Z 撤销上一次操作

Ctrl+Y 重复上一次操作

Ctrl+A 选择全部

Ctrl+S 保存当前文档

Ctrl+C 复制

Ctrl+X 剪切

Ctrl+V 粘贴

Ctrl+R 复制并重复粘贴选中的对象

Delete 删除

V+D 显示整个文档

V+F 显示所有对象

X+A 取消所有选中的对象

单击并按住鼠标右键 显示滑动小手并移动画面

点击鼠标左键 选择对象

点击鼠标右键 显示弹出菜单，或取消当前命令

右击鼠标并选择Find Similar 选择相同对象

点击鼠标左键并按住拖动 选择区域内部对象

点击并按住鼠标左键 选择光标所在的对象并移动

双击鼠标左键 编辑对象

Shift+点击鼠标左键 选择或取消选择

TAB 编辑正在放置对象的属性

Shift+C 清除当前过滤的对象

Shift+F 可选择与之相同的对象

Y 弹出快速查询菜单

F11 打开或关闭Inspector面板

F12 打开或关闭List面板

3、 原理图快捷键：

Alt 在水平和垂直线上限制对象移动

G 循环切换捕捉网格设置

空格键(Spacebar) 放置对象时旋转90度

空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式

Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式

退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角

点击并按住鼠标左键+Delete 删除所选中线的拐角

点击并按住鼠标左键+Insert 在选中的线处增加拐角

Ctrl+点击并拖动鼠标左键 拖动选中的对象

4、 PCB快捷键：

Shift+R 切换三种布线模式

Shift+E 打开或关闭电气网格

Ctrl+G 弹出捕获网格对话框

G 弹出捕获网格菜单

N 移动元件时隐藏网状线

L 镜像元件到另一布局层

退格键 在布铜线时删除最后一个拐角

Shift+空格键 在布铜线时切换拐角模式

空格键 布铜线时改变开始/结束模式

Shift+S 切换打开/关闭单层显示模式

O+D+D+Enter 选择草图显示模式

O+D+F+Enter 选择正常显示模式

O+D 显示/隐藏Prefences对话框

L 显示Board Layers对话框

Ctrl+H 选择连接铜线

Ctrl+Shift+Left-Click 打断线

+ 切换到下一层（数字键盘）

- 切换到上一层（数字键盘）

* 下一布线层（数字键盘）

M+V 移动分割平面层顶点

Alt 避开障碍物和忽略障碍物之间切换

Ctrl 布线时临时不显示电气网格

Ctrl+M 测量距离

Shift+空格键 顺时针旋转移动的对象

空格键 逆时针旋转移动的对象

Q 米制和英制之间的单位切换v

PROTEL DXP快捷键一览

enter——选取或启动
esc——放弃或取消
f1——启动在线帮助窗口
tab——启动浮动图件的属性窗口
pgup——放大窗口显示比例
pgdn——缩小窗口显示比例
end——刷新屏幕
del——删除点取的元件（1个）
ctrl+del——删除选取的元件（2个或2个以上）
x+a——取消所有被选取图件的选取状态
x——将浮动图件左右翻转
y——将浮动图件上下翻转
space——将浮动图件旋转90度
crtl+ins——将选取图件复制到编辑区里
shift+ins——将剪贴板里的图件贴到编辑区里
shift+del——将选取图件剪切放入剪贴板里
alt+backspace——恢复前一次的操作
ctrl+backspace——取消前一次的恢复
crtl+g——跳转到指定的位置
crtl+f——寻找指定的文字
alt+f4——关闭protel
spacebar——绘制导线，直线或总线时，改变走线模式
v+d——缩放视图，以显示整张电路图
v+f——缩放视图，以显示所有电路部件
home——以光标位置为中心，刷新屏幕
esc——终止当前正在进行的操作，返回待命状态
backspace——放置导线或多边形时，删除最末一个顶点
delete——放置导线或多边形时，删除最末一个顶点
ctrl+tab——在打开的各个设计文件文档之间切换
alt+tab——在打开的各个应用程序之间切换
a——弹出edit\align子菜单
b——弹出view\toolbars子菜单
e——弹出edit菜单
f——弹出file菜单
h——弹出help菜单
j——弹出edit\jump菜单
l——弹出edit\set location makers子菜单
m——弹出edit\move子菜单
o——弹出options菜单
p——弹出place菜单
r——弹出reports菜单
s——弹出edit\select子菜单
t——弹出tools菜单
v——弹出view菜单
w——弹出window菜单
x——弹出edit\deselect菜单
z——弹出zoom菜单
左箭头——光标左移1个电气栅格
shift+左箭头——光标左移10个电气栅格
右箭头——光标右移1个电气栅格
shift+右箭头——光标右移10个电气栅格
上箭头——光标上移1个电气栅格
shift+上箭头——光标上移10个电气栅格
下箭头——光标下移1个电气栅格
shift+下箭头——光标下移10个电气栅格
ctrl+1——以零件原来的尺寸的大小显示图纸
ctrl+2——以零件原来的尺寸的200%显示图纸
ctrl+4——以零件原来的尺寸的400%显示图纸
ctrl+5——以零件原来的尺寸的50%显示图纸
ctrl+f——查找指定字符
ctrl+g——查找替换字符
ctrl+b——将选定对象以下边缘为基准，底部对齐
ctrl+t——将选定对象以上边缘为基准，顶部对齐
ctrl+l——将选定对象以左边缘为基准，靠左对齐
ctrl+r——将选定对象以右边缘为基准，靠右对齐
ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列
ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列
ctrl+shift+h——将选定对象在左右边缘之间，水平均布
ctrl+shift+v——将选定对象在上下边缘之间，垂直均布
f3——查找下一个匹配字符
shift+f4——将打开的所有文档窗口平铺显示
shift+f5——将打开的所有文档窗口层叠显示
shift+单左鼠——选定单个对象
crtl+单左鼠，再释放crtl——拖动单个对象
shift+ctrl+左鼠——移动单个对象
按ctrl后移动或拖动——移动对象时，不受电器格点限制
按alt后移动或拖动——移动对象时，保持垂直方向
按shift+alt后移动或拖动——移动对象时，保持水平方向

PCB设计基础
方格与格点的切换:View-Grids-Toggle Visible Grid Kind
源点：Edit-Origin-Set
边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽
选取元件：PCB-PCB Filter-IS Component
逐个放置元件：TOOLS-Component Placement-Reposition Selected Components
自动布局：ToolS-Component Placement--Arrange Within Room
自动布局器：ToolS-Component Placement--Auto Placer
元件排列(居中 居左居右等）：选中元件右键Align-
或Alignment Tools--
元件在层之间的快速切换：拖动元件的过程按L键
让焊盘放在格点上：选中元件，右键-Component Actions-Move Component Origin To Grid
移动元件的远近："G"键 选择mil
刷新屏幕： 键盘"END"
改走线模式（5种）：shift+空格键
“45°线性” “45°+圆角” “90°”“ 任意角”“90°+圆弧 ”“圆弧”
遇障碍物：右键-Options-Preferences-...
"Shift+R"3种模式：推挤 等
布线快捷菜单“~ ”键
线宽设置：“Shift+W”
12.PCB设计提高b
交互式布线：
13.PCB设计深入a
板的（螺丝）固定孔，铜柱内孔3.3mm，外孔5.0mm,Layer：Multi-layer；
孔发绿修改规则:Design-Rules-HoleSize;
板边5mm圆弧:Place-KeepOut-Arc
Ctrl+Q 切换英美单位制度；
保护元器件位置：锁定 双击-Lock打钩
保护已锁定物体：Tools-Preference-PCB Editer-General-Protect Locked Objects 打钩；
双层板过孔放置...；
键盘左上角快捷键波浪号“~ ”显示布线快捷菜单；
"+""-"可切换层；
字体（条形码）放置："A"-Place String；
对板的定义：Designers-Board Shape-R/D；
尺度标注：Place Dimension-Place Linear Dimension
13.PCB设计深入b
工具栏恢复原始状态:在工具栏处右键Customizing PCB Editor-Toolbar-Restore；
圆形板 尺度标注；
填充Place Fill；
复制粘贴：选中-Edit-Rubber Stamp-单击
粘贴特殊形状：选中-Edit-Paste Special(圆形或阵列粘贴)
第一次确定圆心，第二次确定半径；
选择一组Select：“S键”-Touching Liner线/Rectangle矩形
或Shift 一个个选
移动Move:"M"
整体移动：选中-右键-Unions-Create Union from selected object/break
解脱从联合体
弱小信号线包地：选中-“s”select net,Tool-Outline -Selected Objects
查找相似物体：右键-Find Similar Object
PCB
测距离：Report-Measure Distance
自动布线:Auto Route:Net/Net Class/Connection/Area/Room
重要的一点是要先设定好布线规则。
查看布线层：Shift+F或“*”切换层
切断线：Edit-Slice Tracks
布完线进行规则检查：Tools-Design Rule Check-Run D_R_C_
3D视图：数字键“3”或View-Switch to 3D,Shift+右键旋转；
右下角PCB-3D Visualization
13.PCB设计深入c
铺铜Place-Polyon Pour
去死铜：双击铜区，Remove Deader Copper 打钩
注意软件兼容问题 实铜Solid与Hatched在PROERL99SE与DXP 的显示区别
原理图和PCB的双向同步更新：
检测PCB与原理图的不同处：Project-Show Differences
在原理图里更改后更新到PCB:Design-Update PCB Document in
在PCB里更改后更新到原理图:Design-Update Schematics in
标号Designator显示：PCB Filter ISDesignator 然后PCB Inspector Hide
重新标注：Tool- Re Annotate
元器件标号自动排列：选中器件-右键-Align-Position Component Text
补泪滴：Tool-Teardrops，焊盘与导线连接更牢固
生成生产制造文件：File-Fabrication Outputs
生成PDF文件：File-Smart PDF
翻板：View-Flip Board
L打开层
S打开选择
J 跳转
Q 英寸和毫米选择
空格 翻转
选择某物体(导线，过孔等),同时按下Tab键可改变其属性(导线长度，过孔大小等)
选择目标，按住shift拖动
在PCB电气层之间切换（小键盘上的*）。在交互布线的过程中，按此键则换层并自动添加过孔。这很常用。
DXP->preferences 系统设置
其中General--Use localized resources 中文
其中Backup --设置备份时间
树形图标--home
快捷键--右下角help-shortcuts
默认布局--View-Desktop layouts--Default
窗口缩回的速度--DXP->preferences->system->view--Hide delay
打开不同面板--右下角System等等
切换不同窗口--ctrl+tab
放大和缩小---ctrl+鼠标中键滚轴
选取工具栏上的图标，下面状态栏有它对应的一些快捷方式用途
DeSign-Template-Set Template File Name...A4 修改右下方的边框(title，日期)格式
拖动移动时连线跟着自动延长 Drag---ctrl+鼠标拖动
复制目标---选择目标，按住shift拖动
自动添加元件编号---Tools->Annotate Schematics
Preferences-->Schematic-->Graphical Editing Convert Special Strings 转换特殊字符串
原理图出现红色波浪形表示有违法规则的地方(例如两个同名R1)
编译完原理图，查看Message窗口（注意元件库导出隐藏的VCC，GND引脚)
原理图连接处，或添加NEt，会有四个白色方形小点
总线连接
总net 例如：RB[0..7] 每一导线net分别为：RB0,RB1....
如何全局修改
例如：单击电容C1选中，鼠标右键选择Find Similar Objects (Select Matching 选中，二步骤可以跳过
(1) Part Comment ---same Current Footprint ---same ,点击OK按钮
(2) Select ALL
(3) SCH Inspector 窗口 修改 Footprint
Tools-->FootPrint Manager
分层设计
(1)一种水平设置，N个分图 ，net设置全局(project-->project options-->Options...Net Identifier Scope..Gloal) 不推荐
(2)一种垂直设置，一个总图(Sheet Entry),N个分图(PORT) 连接只能Sheet Entry到PORT
第二种方法：
(1)Place sheet Symbol(方框) 和 sheet Entry(放在方框边界内侧)
(2)选择sheet Symbol，右键选择"Sheet symbol actions"--creat sheet from symbol
原理图库
(1) File-->New-->Library-->sch..
(2) 右边下方SCH打开SCH Library 窗口
(3) Place->RecTangle,注意放在原点
(4) Library Components Properties
Designator U?
Comment max232
Symbol Refernece max234
(5) 可将一个元件库分为两个Part,例如parta,partb(通过Tools-->new part)
特殊用途：选择该元件，按F1打开该元件的pdf文档
Library Components Properties-->Parameters for Component -->Add..
Name: HelpURL Value: C:\zy\abc.pdf#page=5
PCB库
(1) File-->New-->Library-->pcb..
(2) 右边下方PCB打开pcb Library 窗口
IPC FootPrint wizard..(比较有用)
画图要焊盘要比datasheet中长1mm
集成库
(1) File-->New-->Project-->Interger Library
(2) 新建sch.lib和pcb.lib, 在sch.lib中选择Tools-->Model Manage....
(3) Project-->Compile Integrated Library
盲孔（BIINDVIA）：从印制板内仅延展到一个表层的导通孔。
埋孔（BURIEDVIA）：未延伸到印制板表面的一种导通孔。
PCB绘制
(1) 在PCB中 Design-->Import Changes From.....
(2) S+N 选择相同net的线
(3) Design-->Board layers & color-->show/hide polygons hide (将覆铜隐藏) （L快捷键）
(4) 查看PCB元件，通过打开PCB窗口，选择Components
(5) shift+S 单层打开或关闭
(6) 对弱小信号可选择包地处理(Tools-->Outline Selected Object)
(7) Tools-->Design Rule Check...
(8) File-->Fabrication Outputs-->Gerber Files (可直接给这个文件到工厂)
覆铜：
place-->polygon Pour...
1. Pour Over Same Net Polygons Only 相同net铜箔覆盖
2. Pour Over All Same Net Objects 铜箔覆盖相同net部分（将相同net的导线等等融合了)
注意 ：如果要保存为PCB4.0 Binary File(*.pcb), 覆铜要选择网格式，(可将网格Track With和Grid Size设置一样，就如同Solid格式了)
如何隐藏所有Designator(即u1,r1,r2....)
(1) PCB filer-->IsDesignator 选择所有Designator
(2) PCB Inspector-->Hide
如何将Designator(即u1,r1,r2....)自动放置在元件附件
(1) PCB filer-->IsComponent
(2) Align-->Position Component Text....
将PCB翻转 查看反面方便 view-->Filp Board
PCB查看层数 Design-->Layer Stack Manager
"类" Design-->class
比如新建一个net class ,把Vc3.3 VC5等加入，然后在rule中选择Net class,这样规则适用范围就是自己定义的类了
按键2--2D 按键3--3D
原理图画线：P+W
PCB图画线： P+T
CTRL+F 在原理图里同快速查找元器件
J+C 在PCB里面快速查的元件
S+N 选择net (ctr+H)
E+E+A 去掉全部选中物体
T+U+C 删除两个焊点间的导线
shift+S 单层打开或关闭
shift+C 去掉过滤
Shift+空格键 在交互布线的过程中，切换布线形状
ctrl+鼠标左键拖动 == 拖动时连线跟着延长
ctrl+鼠标右键 ==PCB选择相同net，并高亮
ctrl+D hide/show层
ctrl+crosspobe ==原理图和PCB快速切换
ctrl+上下箭头 ==分图和总图的切换
ctrl+M ==测量距离
Backspace键 在交互布线（手动布线）的过程中，放弃上一步操作。很常用。
