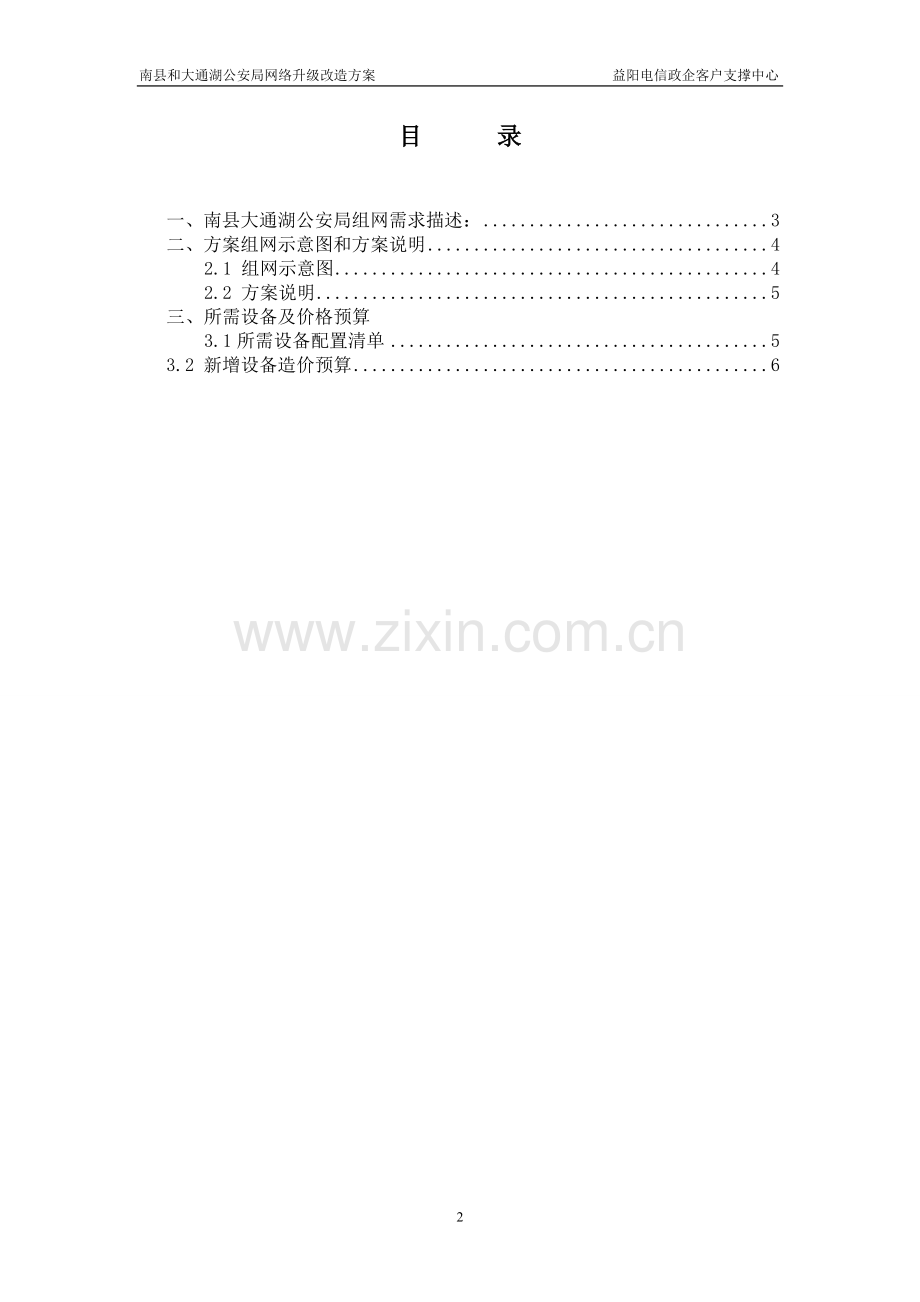

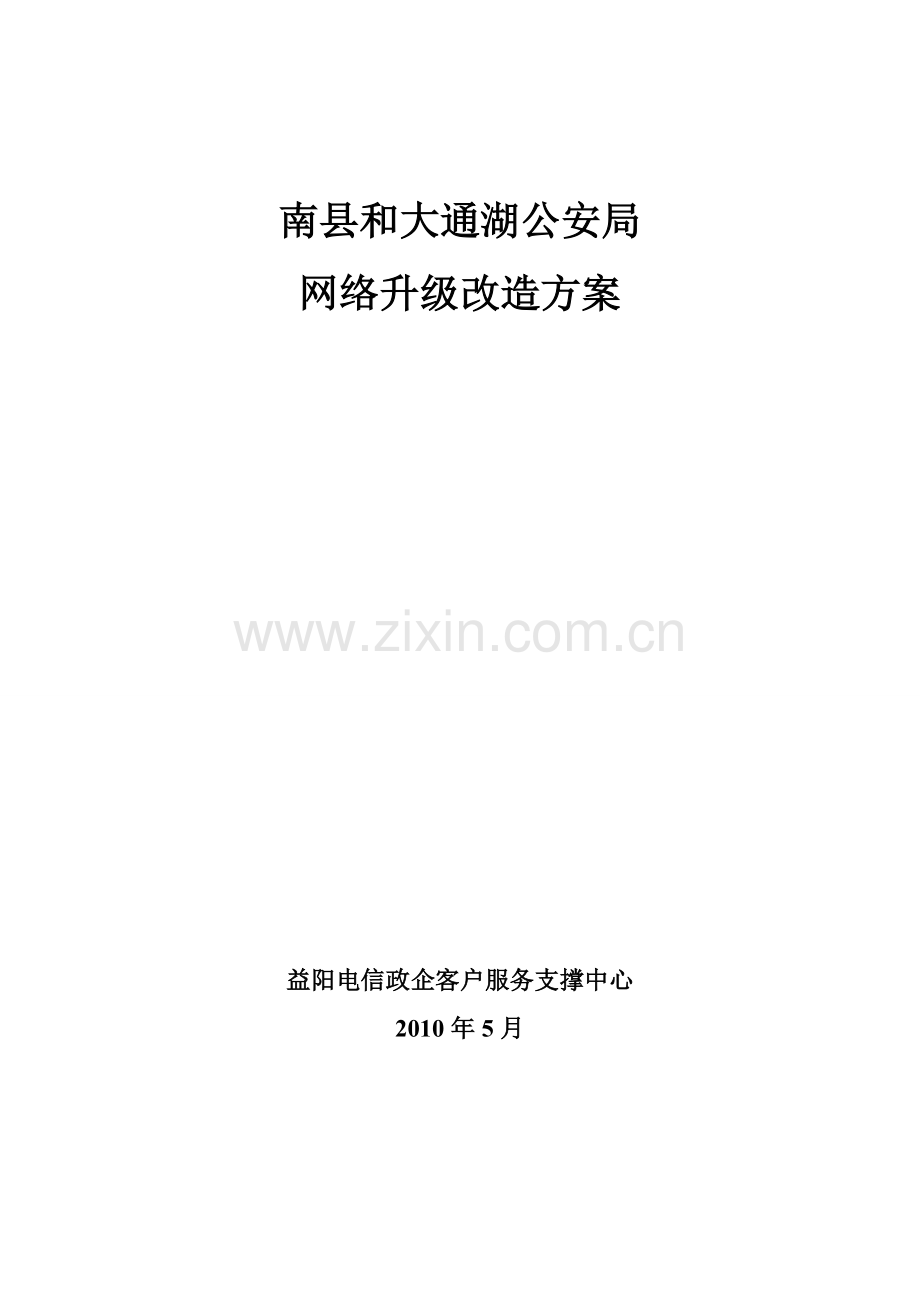

南县和大通湖公安局网络升级改造方案益阳电信政企客户支撑中心南县和大通湖公安局网络升级改造方案益阳电信政企客户服务支撑中心 2010年5月目录一、南县大通湖公安局组网需求描述： 3 二、方案组网示意图和方案说明 4 2.1 组网示意图 4 2.2 方案说明 5 三、所需设备及价格预算 3.1所需设备配置清单 5 3.2 新增设备造价预算 6 南县和大通湖公安局2M专线升级为10MMSTP电路改造方案一、南县和大通湖公安局组网需求简单描述： 1、在南县各派出所网点和南县公安局中心机房网点需要提供以太网接口电路给用户；在大通湖区各派出所网点和大通湖公安局中心机房提供以太网接口电路给用户； 2、目前暂时给每个派出所提供10M专线带宽，考虑以后不断发展的需求,今后线路带宽需平滑升级到20M或者是更高，且需迅速开通业务，而派出所不必重新更换设备； 3、本次共有22个分支点，其中南县15点，大通湖区7点，将改造成分支点到中心点的点对点的10M以太网口专线电路组网； 4、给客户提供的线路资源为光纤； 5、考虑到公安系统的需要，整个网络的安全性要求很高； 6、为方便今后维护，要考虑上网管，所有设备都需支持网管；二、方案说明 2.1 组网示意图 2.2 方案说明 1、目前南县公安局和大通湖区公安局到所辖各派出所的专线电路是采用的华为METRO1000设备，北京瑞斯康达的汇聚型协转和光协转混合组网。城区的派出所带宽为8M，乡镇派出所带宽为2M，带宽均已固定不能平滑升级，带宽如需升级则要更换设备。现在各派出所专线电路带宽都需升为10M，则需将接入侧设备更换成MSTP设备或MSAP设备。 2、从分支点的分布情况来看，南县公安局下属派出所有15点，其中南县城区有4点,比较集中,均可通过县局机房已有的MSAP扩容板卡接入到本地大客户MSTP环。华阁派出所可以通过农话网华为环一接入，乌嘴派出所可以通过农话网华为环二接入，武圣宫和厂窖派出所可以通过农话网华为环三接入，茅草街，明山头，麻河口，中鱼口和青树嘴派出所可以通过农话网中兴环接入，浪拨湖派出所可以通过农话网中兴环上的魔鹿湖站点接入,三仙湖派出所可以通过农话网中兴环上的班嘴站点接入。大通湖公安局下属派出所有7点，其中大通湖城区有4点，可以通过大通湖机房现有的MSAP设备直接接入后经农话网华为环一的大通湖网元传到大通湖公安局，北洲子和金盆派出所可以通过农话网华为环一接入后传到大通湖机房再到大通湖公安局。千山红派出所在公安系统属于大通湖公安，但在电信系统的规划属于沅江电信，已在沅江公安升级时考虑进出。 3、南县乡镇的各派出所通过各自就近电信机房新建的MSAP接入后，经过农话网传送到县局机房的21号网元南县扩后都通过622M光口连到本地大客户MSTP环的南县网元汇整后再传到南县公安局。南县县城的4个派出所通过南县机房现有的MSAP设备接入后经大客户MSTP环的南县网元传到南县公安局。 4、各派出所到就近的电信机房采用光纤收发器加MSAP的接入方式，优点：一是带宽扩容升级方便，可随时平滑升级，二是节约设备投资，一次性投资后以后无需大的投入，只要增加相应的板卡就可方便快捷的开通各类出租业务。 5、在南县和大通湖公安局中心机房可利用现有的华为METRO1000设备，将所有派出所传来的10M专线电路汇聚到EFS单板上与用户的交换机对接。 3.1所需设备配置清单： MSAP设备配置: 名称单位数量备注 MSAP机框架 1 用于县局机房和大通湖机房 155M上联卡块 2 电源卡块 2 网管卡块 1 光协转卡块 2 以上设备需2套，安装在县局机房和大通湖机房。名称单位数量备注 MSAP机框架 1 用于三仙湖电信机房，茅草街电信机房，华阁电信机房，武圣宫电信机房，明山头电信机房，魔鹿湖电信机房，麻河口电信机房，厂窖，中鱼口，青树嘴，乌嘴，北洲子和金盆电信机房。 155M上联卡块 2 电源卡块 2 网管卡块 1 PDH8M卡块 2 协转卡（电）块 1 协转卡（光）块 1 以上设备需13套，分别安装在三仙湖，茅草街，华阁，武圣宫，明山头，魔鹿湖，麻河口，厂窖，中鱼口，青树嘴，乌嘴，北洲子和金盆电信机房。 MSTP设备配置: 名称单位数量备注华为METRO 3000 SQ1光板块 2 用于南县县局电信机房 EFS处理板带接口板块 1 用于南县本地MSTP网元华为METRO 2050 SL1 块 10 分别用于北洲子，金盆，乌嘴，华阁，厂窖，武圣宫华为METRO 1000 OI2D 块 MSTP设备配置: 名称单位数量备注中兴385 OL1*4 块 8 用于茅草街，麻河口，中鱼口，青树嘴和县中心机房 OL1*2 块中兴330 OL1*2 块 4 用于魔鹿湖电信机房和明山头电信机房中兴S320 OIB1D 块 1 用于三仙湖电信机房 6
