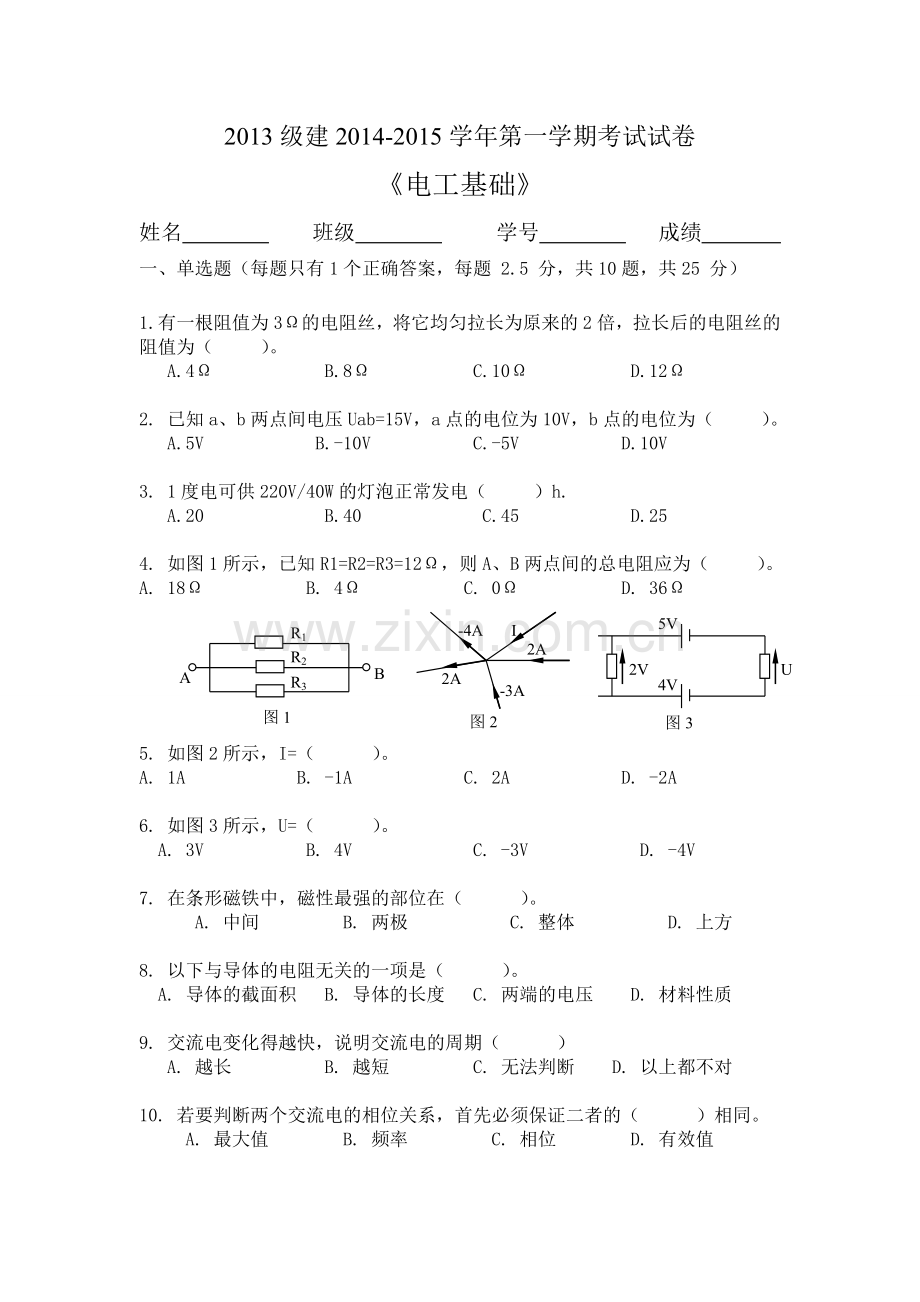

2013级建2014-2015学年第一学期考试试卷
《电工基础》
姓名 班级 学号 成绩
一、单选题（每题只有1个正确答案，每题 2.5 分，共10题，共25 分）

1. 有一根阻值为3Ω的电阻丝，将它均匀拉长为原来的2倍，拉长后的电阻丝的阻值为（ ）。
A.4Ω B.8Ω C.10Ω D.12Ω

2. 已知a、b两点间电压Uab=15V，a点的电位为10V，b点的电位为（ ）。
A.5V B.-10V C.-5V D.10V

3. 1度电可供220V/40W的灯泡正常发电（ ）h.
A.20 B.40 C.45 D.25

4. 如图1所示，已知R1=R2=R3=12Ω，则A、B两点间的总电阻应为（ ）。
5V
4V
U
2V
图3
图1
R2
R3
A
B
R1
-4A
I
2A
-3A
2A
图2
A. 18Ω B. 4Ω C. 0Ω D. 36Ω
5. 如图2所示，I=（ ）。
A. 1A B. -1A C. 2A D. -2A

6. 如图3所示，U=（ ）。
A. 3V B. 4V C. -3V D. -4V

7. 在条形磁铁中，磁性最强的部位在（ ）。
A. 中间 B. 两极 C. 整体 D. 上方

8. 以下与导体的电阻无关的一项是（ ）。
A. 导体的截面积 B. 导体的长度 C. 两端的电压 D. 材料性质

9. 交流电变化得越快，说明交流电的周期（ ）
A. 越长 B. 越短 C. 无法判断 D. 以上都不对

10. 若要判断两个交流电的相位关系，首先必须保证二者的（ ）相同。
A. 最大值 B. 频率 C. 相位 D. 有效值

二、填空题（每空 1 分，共 15 分）

1. 一般电路是由 、 、 和 组成。

2. 电路中两点间电压等于这两点间的 差，电压的大小与参考点的选取 。

3. 有两个电阻R1和R2，已知R1:R2=2:3，若它们在电路中并联，则两电阻上的电压比U1:U2= ；电流比I1:I2= ；消耗的功率之比P1:P2= 。

4. 一根与磁场方向垂直的通电直导线受到安培力的作用，磁感强度和安培力的方向如图所示，则通电直导线中电流的方向是 。

5. 回路电压定律又叫 ，数学表达式为 。

6. 电流产生磁场的现象称为 。

7. 描述磁场中各点磁场强弱和方向的物理量称为 ，单位为 。

三、作图题（2×4+4×3=20分）
1. 画出下列元器件的图形符号。
熔断器 接地 电压表 电阻

2. 判断图4中的N极和S极，图5中的磁场方向，图6中的安培力的方向。
图4
I
图5
B
图6
I

四、计算题（每题 10 分，共 40 分）

1. 在2min内，通过导体横截面的电荷量为3.6C，则电流是多少安？合多少毫安？

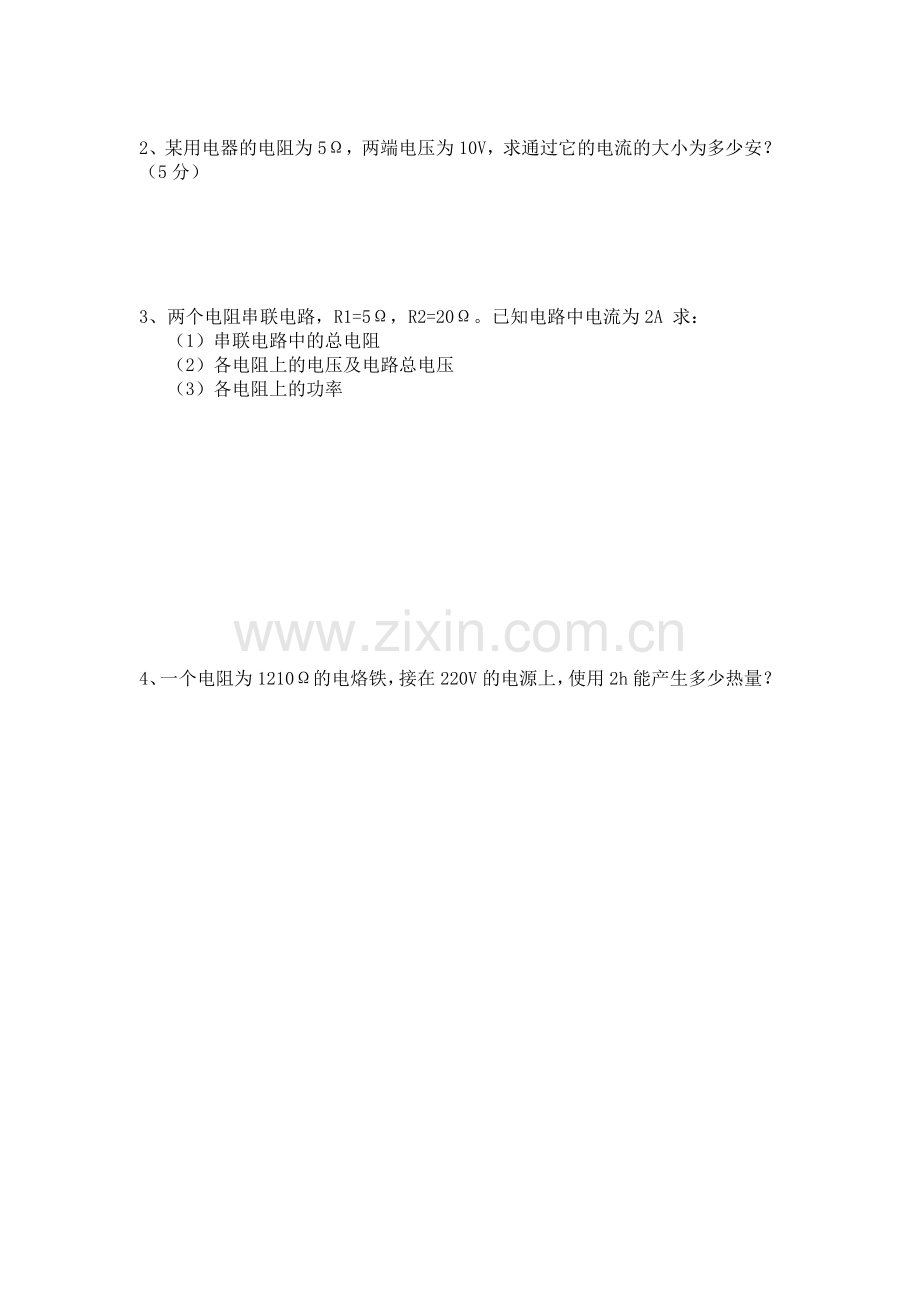

2、某用电器的电阻为5Ω，两端电压为10V，求通过它的电流的大小为多少安？（5分）

3、两个电阻串联电路，R1=5Ω，R2=20Ω。已知电路中电流为2A 求：
（1）串联电路中的总电阻
（2）各电阻上的电压及电路总电压
（3）各电阻上的功率

4、一个电阻为1210Ω的电烙铁，接在220V的电源上，使用2h能产生多少热量？
