墩台施工工艺框图
施工准备

测量放样

绑扎钢筋笼

桩头凿毛、清除
调整桩头钢筋

安装承台（系或
扩大基础）钢筋
调整桩头钢筋

安装墩柱钢筋
安装承台模板

模板加工

安装墩柱模板

浇筑承台混凝土
混凝土拌和运输

浇筑混凝土

凿毛、清除

试块检测
养生

拆除模板

交验后进行下一工序

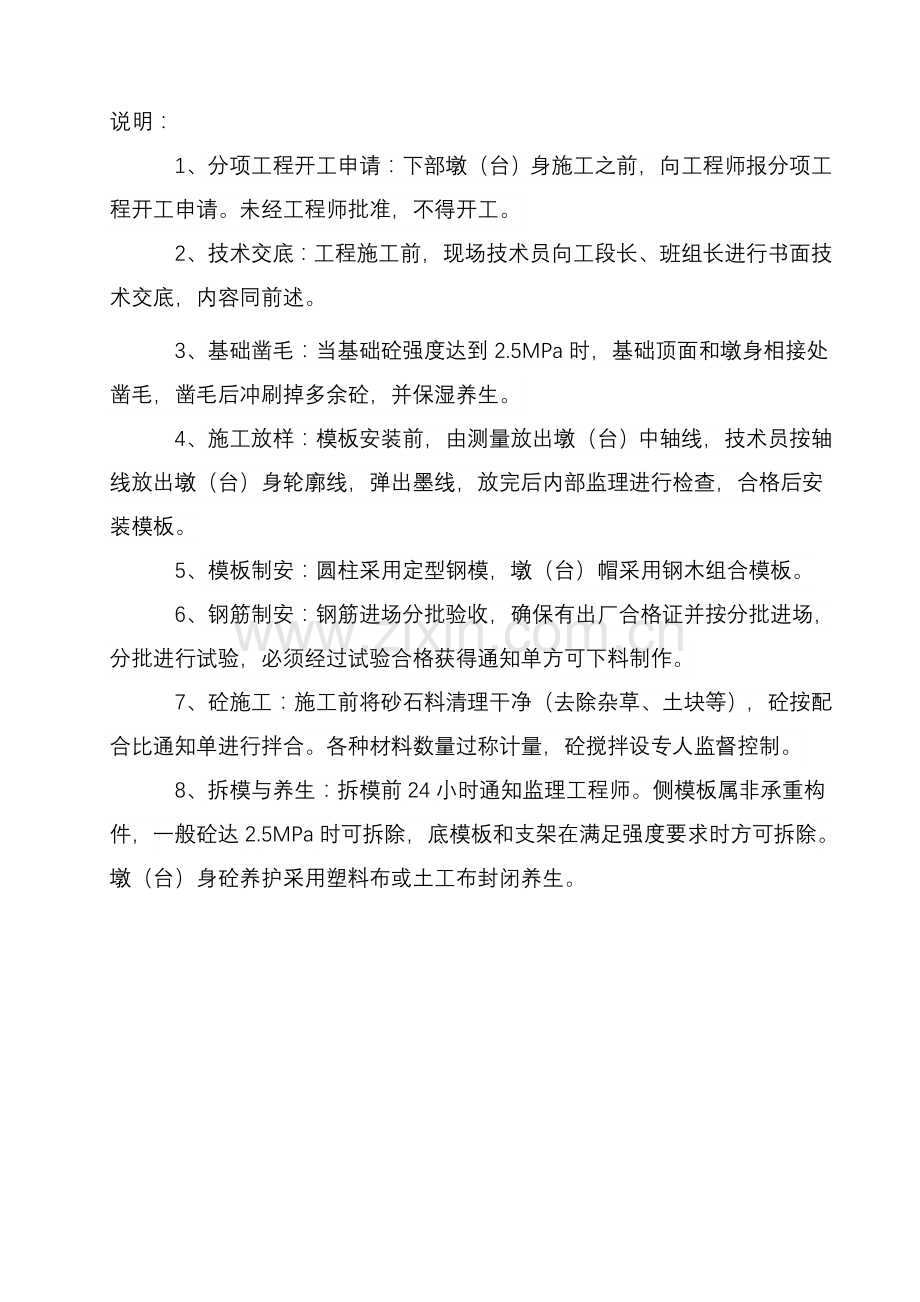

说明：
1、分项工程开工申请：下部墩（台）身施工之前，向工程师报分项工程开工申请。未经工程师批准，不得开工。
2、技术交底：工程施工前，现场技术员向工段长、班组长进行书面技术交底，内容同前述。
3、基础凿毛：当基础砼强度达到2.5MPa时，基础顶面和墩身相接处凿毛，凿毛后冲刷掉多余砼，并保湿养生。
4、施工放样：模板安装前，由测量放出墩（台）中轴线，技术员按轴线放出墩（台）身轮廓线，弹出墨线，放完后内部监理进行检查，合格后安装模板。
5、模板制安：圆柱采用定型钢模，墩（台）帽采用钢木组合模板。
6、钢筋制安：钢筋进场分批验收，确保有出厂合格证并按分批进场，分批进行试验，必须经过试验合格获得通知单方可下料制作。
7、砼施工：施工前将砂石料清理干净（去除杂草、土块等），砼按配合比通知单进行拌合。各种材料数量过称计量，砼搅拌设专人监督控制。
8、拆模与养生：拆模前24小时通知监理工程师。侧模板属非承重构件，一般砼达2.5MPa时可拆除，底模板和支架在满足强度要求时方可拆除。墩（台）身砼养护采用塑料布或土工布封闭养生。

预制板的安装施工工艺框图

审批开工报告
·人、材料、机械准备
·吊装方案
·承载试验报告
构件检查
·梁体损伤
·外形尺寸
审批结果
审批结果
审批结果
重作开工
准备
吊装就位检查
·平面位置
·标高
·倾斜度

整

修
调 整
认可后临时固定就位
·全桥安装就位后，重新检查调整
中间交工验收

不合格

不合格

说明：
1、先浇筑底板混凝土，然后在底板混凝土初凝前浇筑腹、顶板混凝土，分两次进行，但保证腹、底板之间不出现工作缝。
2、空心板及桥面板施工时注意预埋护栏、伸缩缝、泄水管等构件的预埋件。
