技术交底记录
编号：
工程名称
南昌皇冠国际一期工程B标段(1#、2#楼)
施工单位
中建三局一公司
交底部位

工序名称
门窗玻璃安装工程
交底内容：
一、 施工准备
1. 主要材料：
（1） 玻璃及安装材料的种类、厚度、规格应符合设计要求，具有产品出场合格证、材质检验报告书并加盖厂家公章。
（2） 玻璃外观质量及厚度应符合规范要求。
（3） 玻璃安装材料应与接触材料相容(包括框架及不同种类的玻璃等)。应通过相容性试验确定
（4） 三元乙丙橡胶条、油灰、玻璃钉、玻璃卡子、橡皮垫、木压条、玻璃垫块、密封剂、填充材料应符合规范及设计要求。
2. 主要机具
工作台、玻璃刀、直尺、木折尺、三角板、水平尺、钢丝钳、刮刀、粉线包、吸盘器、毛笔、电钻、打胶枪、榔头、螺丝刀等。
二、 作业条件
（1） 门窗五金安装完毕，经检查合格，并在涂刷最后一道油漆前，进行玻璃安装。
（2） 外檐门窗玻璃安装需外墙粉刷完成，上部脚手架已拆除。
（3） 门窗玻璃槽口已清理干净，无灰尘污垢，槽口的排水孔通畅无阻，干净整洁。
（4） 门窗玻璃表面无水分、灰尘、油脂、油或其他有害物质，并已擦洗干净。
三、 操作工艺
玻璃固定
安装玻璃
清理槽口
材料工具准备(分放玻璃)
裁割玻璃
1. 工艺流程

2. 玻璃裁割
（1） 安装尺寸要求：
不同厚度单片玻璃、夹层玻璃的最小安装尺寸应符合下表1的规定。中空玻璃的最小安装尺寸应符合下表2的规定。
（2） 玻璃裁割要点：
根据所需安装的玻璃尺寸，结合玻璃规格统一考虑，合理集中裁割，套裁时应按“先裁大，后裁小，先裁宽，后裁窄”的顺序进行。
玻璃刀使用时玻璃刀杆应垂直于玻璃表面。
裁割厚大玻璃时，应在裁割刀口上先刷上煤油。
裁割好的玻璃半成品应按规格靠墙斜立放，下面垫好厚度一致、宽度50mm的木方。
3. 玻璃安装工艺
（1） 钢木门窗无玻璃压条时，先在玻璃底面与裁口之间，沿裁口的全长均匀涂抹1~3mm厚的底油灰，接着把玻璃推铺平整、压实，然后收净底油灰。木门窗玻璃推平、压实后，四边分别钉上钉子或钢丝卡，钉子间距150~200mm，每边不少于2个钉子：钢丝卡间距不得大于300mm，且框口每边至少有两个。然后用油灰填实，将灰边压平压光，并不得将玻璃压的过紧。油灰应抹成斜坡，表面抹光平。

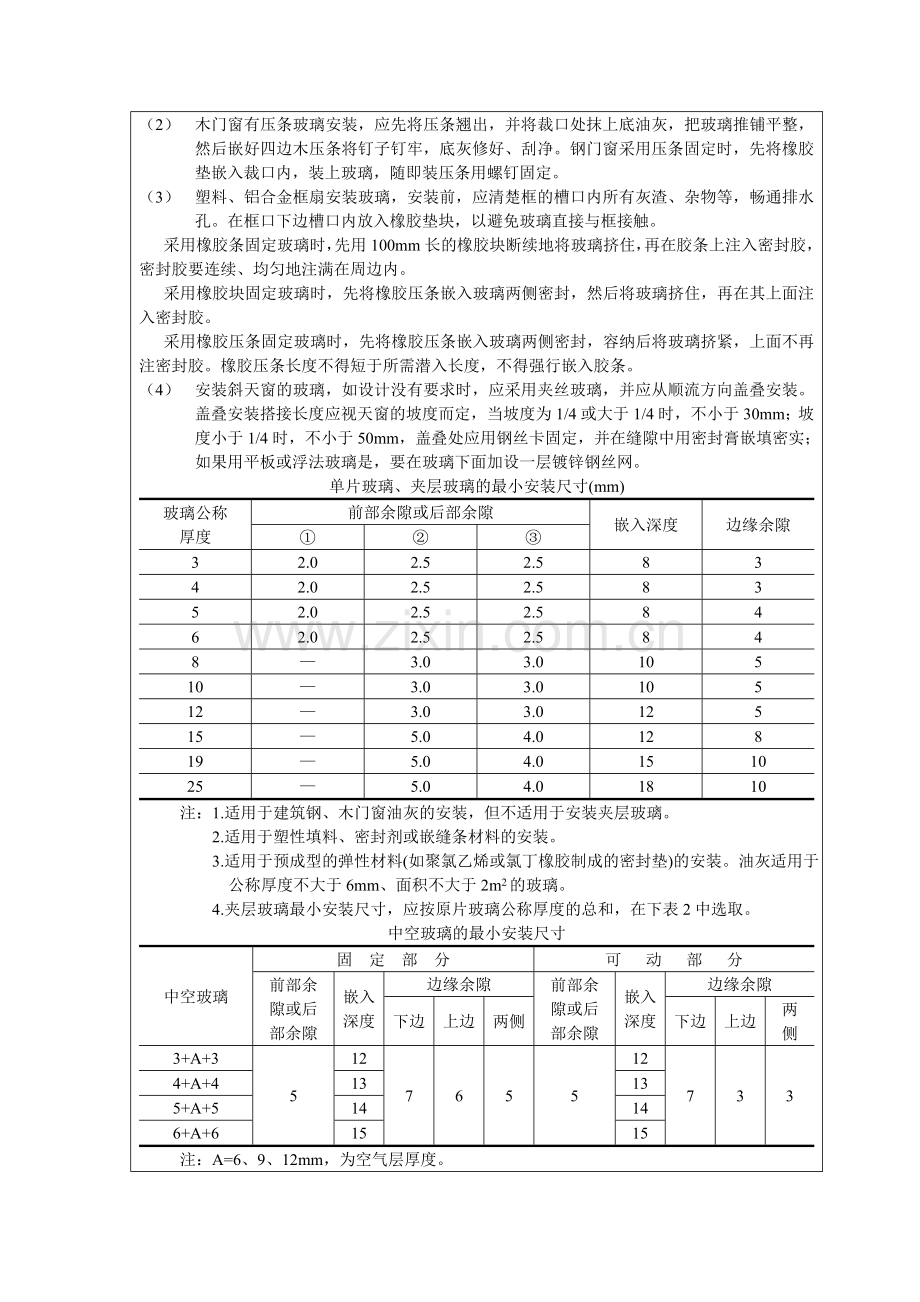

（2） 木门窗有压条玻璃安装，应先将压条翘出，并将裁口处抹上底油灰，把玻璃推铺平整，然后嵌好四边木压条将钉子钉牢，底灰修好、刮净。钢门窗采用压条固定时，先将橡胶垫嵌入裁口内，装上玻璃，随即装压条用螺钉固定。
（3） 塑料、铝合金框扇安装玻璃，安装前，应清楚框的槽口内所有灰渣、杂物等，畅通排水孔。在框口下边槽口内放入橡胶垫块，以避免玻璃直接与框接触。
采用橡胶条固定玻璃时，先用100mm长的橡胶块断续地将玻璃挤住，再在胶条上注入密封胶，密封胶要连续、均匀地注满在周边内。
采用橡胶块固定玻璃时，先将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤住，再在其上面注入密封胶。
采用橡胶压条固定玻璃时，先将橡胶压条嵌入玻璃两侧密封，容纳后将玻璃挤紧，上面不再注密封胶。橡胶压条长度不得短于所需潜入长度，不得强行嵌入胶条。
（4） 安装斜天窗的玻璃，如设计没有要求时，应采用夹丝玻璃，并应从顺流方向盖叠安装。盖叠安装搭接长度应视天窗的坡度而定，当坡度为1/4或大于1/4时，不小于30mm；坡度小于1/4时，不小于50mm，盖叠处应用钢丝卡固定，并在缝隙中用密封膏嵌填密实；如果用平板或浮法玻璃是，要在玻璃下面加设一层镀锌钢丝网。
单片玻璃、夹层玻璃的最小安装尺寸(mm)
玻璃公称
厚度
前部余隙或后部余隙
嵌入深度
边缘余隙
①
②
③
3
2.0
2.5
2.5
8
3
4
2.0
2.5
2.5
8
3
5
2.0
2.5
2.5
8
4
6
2.0
2.5
2.5
8
4
8
—
3.0
3.0
10
5
10
—
3.0
3.0
10
5
12
—
3.0
3.0
12
5
15
—
5.0
4.0
12
8
19
—
5.0
4.0
15
10
25
—
5.0
4.0
18
10
注：1.适用于建筑钢、木门窗油灰的安装，但不适用于安装夹层玻璃。
2.适用于塑性填料、密封剂或嵌缝条材料的安装。
3.适用于预成型的弹性材料(如聚氯乙烯或氯丁橡胶制成的密封垫)的安装。油灰适用于公称厚度不大于6mm、面积不大于2m2的玻璃。
4.夹层玻璃最小安装尺寸，应按原片玻璃公称厚度的总和，在下表2中选取。
中空玻璃的最小安装尺寸
中空玻璃
固 定 部 分
可 动 部 分
前部余隙或后部余隙
嵌入深度
边缘余隙
前部余隙或后部余隙
嵌入深度
边缘余隙
下边
上边
两侧
下边
上边
两侧
3+A+3
5
12
7
6
5
5
12
7
3
3
4+A+4
13
13
5+A+5
14
14
6+A+6
15
15
注：A=6、9、12mm，为空气层厚度。
四、 质量标准
（1） 玻璃的品种、规格、尺寸、色彩、图案和涂膜朝向应符合设计要求。单块玻璃大于1.5m2时应使用安全玻璃。
（2） 门窗玻璃裁割尺寸应正确。安装后的玻璃应牢固，不得有裂纹、损伤和松动。
（3） 玻璃的安装方法应符合设计要求，固定玻璃的钉子或钢丝卡的数量、规格应保证玻璃安装牢固。
钢木门窗玻璃安装完毕后，用手轻敲玻璃，响声坚实，说明玻璃安装平时；如果响声啪啦啪啦，说明油灰不严，要取下玻璃，重新安装。
（5） 镶钉木压条接触玻璃处，应与裁口边缘平齐。木压条应互相紧密连接，并与裁口边缘粘结牢固、接缝平齐。
（6） 油灰应填抹饱满、粘结牢固；边缘与裁口应平齐。固定玻璃的卡子、钉子不应在腻子表面显露。
（7） 塑料、铝合金门窗安装玻璃时，使玻璃在框口内准确就位，玻璃安装在凹槽内，内外侧间隙应相等，间隙宽度一般在2~5mm。
（8） 密封条与玻璃、玻璃槽口的接触应紧密、平整。密封胶与玻璃、玻璃槽口的边缘应粘结牢固、接缝平齐。
（9） 带密封条的玻璃压条，其密封条必须与玻璃全部贴紧，压条与型材之间无明显缝隙，压条接缝应不大于0.5mm。
（10） 门窗安装彩色玻璃和压花，应按照设计图案仔细裁割，拼缝必须吻合，不允许出现错位、松动和斜曲等缺陷。
五、成品保护
（1） 已安装好的门窗玻璃，必须设专人负责看管维护，按时开关门窗，尤其在大风天气，更应该注意，以防玻璃的损坏。
（2） 门窗玻璃安装完，应随手挂好风钩或插上插销，以防刮风损伤玻璃。
（3） 对面积较大、造价昂贵的玻璃，宜在该工程交工验收前安装，若提前安装，应采取保护措施，以防损伤玻璃。
（4） 安装玻璃时，操作人员要加强对窗台及门窗口抹灰等项目的成品保护。
技术负责人

交底人

接受交底人

交底时间
