资源描述

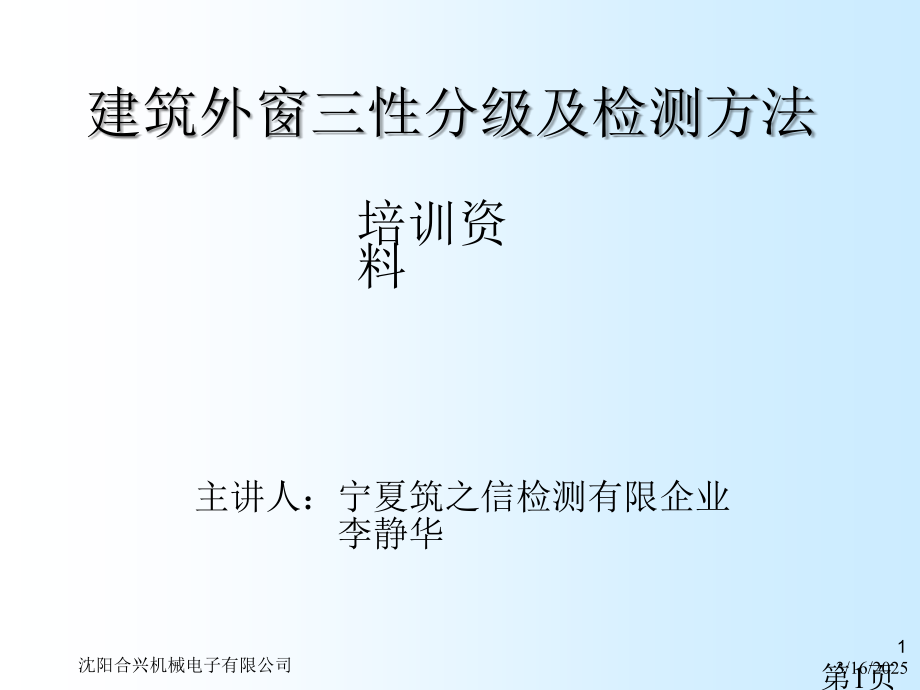

,单击此处编辑母版样式,单击此处编辑幻灯片母版样式,第二层,第三层,第四层,第五层,*,沈阳合兴机械电子有限公司,*,本资料仅供参考，不能作为科学依据。谢谢,建筑外窗三性分级及检测方法,培训资料,主讲人：宁夏筑之信检测有限企业,李静华,第1页,3/16/2025,1,沈阳合兴机械电子有限公司,内容,依据标准,第一章 建筑外窗气密性能分级及检测方法,第二章 建筑外窗抗风压性能分级及检测方法,第三章 建筑外窗水密性能分级及检测方法,第四章 建筑外窗三性现场检测方法,第五章 建筑门窗检测设备分类及特点,第2页,3/16/2025,2,沈阳合兴机械电子有限公司,依据标准,未增塑聚录乙烯（PVC-U）塑料窗 JG/T140-,铝合金门窗 GB/T8478-,建筑外窗抗风压性能分级及检测方法,GB/T 7106-代替 GB/T 7106-,建筑外窗气密性能分级及检测方法,GB/T 7106-代替 GB/T 7107-,建筑外窗水密性能分级及检测方法,GB/T 7106-代替 GB/T 7108-,建筑外窗气密、水密、抗风压性能现场检测方法,依据,依据,标准,标准,依据,标准,第3页,3/16/2025,3,沈阳合兴机械电子有限公司,塑料窗按开启方式分为：平开P、推拉T、上下推拉ST、平开下悬PX、上悬S、中悬C、下悬S、固定G,标识：PSC60-1518 SC：塑料窗,60：窗框厚度 有：55 60 80等,铝合金窗：按外围护和内围护分为外墙用W、内墙用N;按功效分为普通窗PT、隔声窗GS、保温窗BW、遮阳窗ZY；按开启方式分为平开P、推拉T、平开推拉PT等。,标识：WPT50PLC-115145;LC铝合金窗,第4页,3/16/2025,4,沈阳合兴机械电子有限公司,第,一章 建筑外窗气密性能分级及检测方法,术语词汇,外窗,有一个面朝向室外窗,。,气密,性能,外窗在正常关闭状态下，阻止空气渗透能力。,标准状态,标准状态条件为：温度 293K（20）；压力101.3KPa;空气密度1.202千克/米,3,（Kg/m,3,）试验条件。,4.,试件空气渗透量,在标准状态下。单位时间经过整窗空气量。单位为立方米每小时（m,3,/h）。,5.开启缝隙长度,外窗开启扇周长总和，以内表面测定值为准。如遇两扇相互搭接时，其搭接部分两段缝长按一段计算。单位为米（m）。,6 附加空气渗透量 除试件本身空气渗透量以外，经过设备和试件与测试箱连接部分空气渗透量。,第5页,3/16/2025,5,沈阳合兴机械电子有限公司,第,一章 建筑外窗气密性能分级及检测方法,术语词汇,7,.,单位开启缝长空气渗透量,在标准状态下,单位时间经过单位缝长空气量。单位为立米每米小时(,m,3,/(mh),8.试件,面积,窗框外侧范围内面积,不包含安装用附框面积以室内表面测定值为准。单位为平方米(,m,2,)。,9.,单位面积空气渗透量,外窗在标准状态下,单位时间经过外窗试件单位面积空气量。单位为立方米每平方米每小时,m,3,/(m,2,h)。,10.,压力差,外窗室内外表面所受到空气绝对压力差值。当室外表面空气压力大于室内表面时,压力差定为正值;反之为负值。压力单位以帕(,Pa),表示。,第6页,3/16/2025,6,沈阳合兴机械电子有限公司,11水密性能：,外窗在正常关闭状态时，在风雨同时作用下，阻止雨水渗透能力。,12抗风压性能：外窗在正常关闭状态时在风压作用下不发生损坏（如开裂、面板破损、局部屈服、粘结失效等）和五金件松动、开启困难等功效障碍能力。,13变形检测：为了确定主要构件在变形量为40%允许挠度时压力差（符号位P1）而进行检测。,14重复变形检测：为了确定主要构件在变形量为60%允许挠度时压力差（符号位P2）重复作用下不发生损坏及功效障碍而进行检测。,15定级检测：为确定外窗抗风压性能指标P3和水密性能指标P而进行检测。,16工程检测：为确定外窗是否满足工程设计要求抗风压和水密性能而进行检测。,第7页,3/16/2025,7,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,分级指标,采取压力差为 10,Pa,时单位缝长空气渗透量,ql,和单位面积空气渗透量,q2,作为分级指标。,分级,1,2,3,4,5,6,7,8,单位缝长,分级指标值q1,(m,3,/(mh),4.0q13.5,3.5q13.0,3.0q12.5,2.5q12.0,2.0q11.5,1.5q11.0,1.0q10.5,q10.5,单位面积,分级指标值q2,(m,3,/(m,2,h),。,12q210.5,10.5q29.0,9.0q27.5,7.5q26.0,6.0q24.5,4.5q23.0,3.0q21.5,q,21.5,表1,建筑外窗气密性能分级表,第8页,3/16/2025,8,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测,1检测项目 2检测装置,1 检测项目,检测试件气密性能。气密性是反应建筑外窗空气渗透量指标。气密性越强，表示建筑外窗空气渗透量越小。以在 10,Pa,压力差下单位缝长空气渗透量或单位面积空气渗透量进行评价。,2 检测装置,图 1 为检测装置示意图。,2.1 压力箱,压力箱一侧开口部位可安装试件,箱体应有足够刚度和良好密封 性能。,2.2 供压和压力控制系统,供压和压力控制系统供压和压力控制能力必须满足检测方法要求。,2.3 压力测量仪器,压力测量仪器测值误差不应大于 1,Pa。,2.4,空气流量测量装置,当空气流量小于 3.5,m,3,/h,时,测量误差不应大于 10%;当空气流量大于 3.5,m,3,/h,时,测量误差不应大于 5%,第9页,3/16/2025,9,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测装置示意图,第10页,3/16/2025,10,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测,3,检测准备,3.1,试件数量,同一窗型、规格尺寸应最少检测三樘试件。,3.2 试件要求,a）试件应为按所提供图样生产合格产品或研制试件。,不得附有任何多出配件或采取特殊组装工艺或改进办法;,b）,试件镶嵌应符合设计要求;,c）,试件必须按照设计要求组合、装配完好,并保持清洁、干燥。,3.3 试件安装,a）,试件应安装在镶嵌框上。镶嵌框应含有足够刚度;,b）,试件与镶嵌框之间连接应牢靠并密封。安装好试件要求垂直,下框要求水平。不允许因安装而出现变形;,c,）,试件安装完成后,应将试件可开启部分开关 5 次,最终关紧。,第11页,3/16/2025,11,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测,4 检测方法,检测压差次序见图 2,4.1预备加压,在正负压检测前分别施加三个压力脉冲。压力差绝对值为 500,Pa,加载速度约为,100 Pa/s。,压力稳定作用时间为 3,S,泄压时间不少于 1,S。,待压力差回零后,将试件上全部可开启部分开关 5 次,最终关紧。,4.2检测程序,a),附加渗透量测定:充分密封试件上可开启缝隙和镶嵌缝隙,或用不透气盖板将箱体开口部盖严,然后按照图 2 逐层加压,每级压力作用时间约为 10,S,先逐层正压,后逐层负压。统计各级测量值。附加空气渗透量系指除经过试件本身空气渗透量以外经过设备和镶嵌框,以及各部分之间连接缝等部位空气渗透量。,b),总渗透量测定:去除试件上所加密封办法或打开密盖,板后进行检测。检测程序同,a)。,第12页,3/16/2025,12,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测压差次序图,第13页,3/16/2025,13,沈阳合兴机械电子有限公司,1 计算,分别计算出升压和降压过程中在 10,0Pa,压差下两个附加渗透量测定值平均值和两个总渗透量测定值平均值,则窗试件本身 100,Pa,压力差下空气渗透量,qt(m,3,/h),即可按式(1)计算:,然后,再利用式(2)将,qt,换算成标准状态下渗透量,q(m,3,/h),值。,式中：q标准状态下经过试件空气渗透量值，m,3,/h；,P试验室气压值，Kpa；,T试验室空气温度值，K；,qt试件渗透量测定值，m,3,/h,第一章 建筑外窗气密性能分级及检测方法,检测值处理,第14页,3/16/2025,14,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测值处理,将q值除以试件开启缝长度l，即可得出在100Pa下，单位开启缝长空气渗透量q1（m,3,/（m h）,或将q值除以试件面积A，得到在100Pa下，单位面积空气渗透量m,3,/（m,2,h）值,正、负压分别计算。,第15页,3/16/2025,15,沈阳合兴机械电子有限公司,2 分级指标值确实定,为了确保分级指标值准确度，采取由100Pa检测压力差下测定值q1值或q2值，按下式换算为10Pa检测压力差下对应值q1或q2值。,式中：,q1100Pa作用压力差下单位缝长空气渗透量值，m,3,/（m h）,q110Pa作用压力差下单位缝长空气渗透量值，m,3,/（m h）,q2100Pa作用压力差下单位面积空气渗透量值，m,3,/（m,2,h）,q210Pa作用压力差下单位面积空气渗透量值，m,3,/（m,2,h）,将三樘试件 q1值或 q2值分别平均后对照表1确定按照缝长和按面积各自所属等级。最终取二者中不利级别为该组试件所属等级。正、负压测值分别定级。,第一章 建筑外窗气密性能分级及检测方法,检测值处理,第16页,3/16/2025,16,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,检测汇报,检测汇报应包含以下内容:,a),试件品种、系列、型号、规格、主要尺寸及图纸（包含试件立面和抛面、型材和镶嵌条截面）,b)玻璃品种、厚度和镶嵌方法;,c)明确注出有没有密封条。如有密封条则应注出密封条材质。,d)明确注出有没有采取密封胶类材料添缝。如采取则应注出密封材料材质。,e)五金配件配置;,f)将该组试件按单位缝长和按单位面积计算结果,正负压所属级别及综合后所属级别标明于检测结果内。,第17页,3/16/2025,17,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,主要意义,为了落实国家节约能源政策，降低建筑能耗和提升居住建筑,热环境质量，确保建筑节能目标实现，我国制订了相关,政策法规确保节能工作落实实施。,建筑门窗是建筑外围护结,构中保温性能最微弱部位,，其长久使用能耗能够占到整个建,筑长久使用能耗50%以上。,所以提升建筑外窗保温性能对降,低建筑物长久使用能耗含有重大意义，建筑外窗空气渗透导,致热量损失与热传导产生热量损失相比，不可忽略，实际,工程能够占到100%以上，尤其是推拉窗，甚至能够到达数倍，,所以提升气密性能一样是确保节能建筑技术指标关键原因。,在北方严寒地域，冬季室内外温差较大，当室外刮风时形成压,力差，冷空气经过缝隙进入室内，造成室温猛烈波动，影响室,内环境并消耗大量热能，这种现象我们称之为“冷风渗透”；,在南方酷热地域，夏季多采取空调制冷，空气流动产生热风,经过缝隙进入室内，造成制冷能耗增加。但不论在严寒地域还,是酷热地域，假如室内外温度相同或温差很小，此时因为空气,第18页,3/16/2025,18,沈阳合兴机械电子有限公司,第一章 建筑外窗气密性能分级及检测方法,主要意义,渗透造成能耗能够忽略不计；当室内外温差很大时建筑门窗气密性能对空调负荷和室温稳定有显著影响。所以产生空气渗透造成能耗增加原因能够归纳为缝隙、压力、温差三大要素。,另外从阻止沙尘进入，保持室内清洁角度，一样要求气密性能越高越好。,第19页,3/16/2025,19,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,术语词汇,外窗,有一个面朝向室外窗,抗风压性能,关闭着外窗在风压作用下不发生损坏和功效障碍能力,面法线位移,在窗面上某点所测得法线方向上线位移量,杆件面法线挠度,杆件在窗面法线方向上最大线位移量和两端线位移量平均值,差值,杆件相对面法线挠度,窗试件杆件面法线挠度和该杆件两端测点间距离比值,压力差,外窗室内外表面所受到空气压力差值。当室外表面空气压,大于室内表面空气压力时,压力差定为正值,反之定为负值。,第20页,3/16/2025,20,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,分级指标,采取定级检测压力差为分级指标。分级指标值,P3,列于表,l,分级代号,1,2,3,4,5,6,7,8,9,分级指标值,P3,1.0P3,1.5,1.5P3,2.0,2.0P3,2.5,2.5P3,3.0,3.0P3,3.5,3.5P3,4.0,4.0P3,4.5,4.5P3,5.0,P35.0,注：第9级分级应在分级后同时注明详细检测压力差值,建筑外窗抗风压性能分级表1,第21页,3/16/2025,21,沈阳合兴机械电子有限公司,第,二,章 建筑外窗抗风压性能分级及检测方法,检测,1检测项目,抗风压性能是建筑外窗抵抗强风能力。,1.1 变形检测,检测试件在逐步递增风压作用下,测试杆件相对面法线挠度改变。得出检测压力差,P1。,1.2,重复加压检测,检测试件在压力差,P2(,定级检测时)或,P2(,工程检测时)重复作用下,是否发生损坏和功效障碍。,1.3 定级检测或工程检测,检测试件在瞬时风压作用下,抵抗损坏和功效障碍能力。定级检测是为了确定产品抗风压性能分级检测,检测压力差为,P3。,工程检测是考评实际工程 外窗能否满足工程设计要求检测。检测压力差为,P3,。,第22页,3/16/2025,22,沈阳合兴机械电子有限公司,第,二,章 建筑外窗抗风压性能分级及检测方法,检测,2,检测装置,图 1 为检测装置示意图。,2.1 压力箱,压力箱一侧开口部位可安装试件,箱体应有足够刚度和良好密封 性能。,2.2 供压和压力控制系统,供压和压力控制系统供压和压力控制能力必须满足检测方法要求。,2.3 压力测量仪器,压力测量仪器测值误差不应大于 2%。,2.4 位移测量仪器,位移测量仪器测值误差不应大于 0.1,mm。,第23页,3/16/2025,23,沈阳合兴机械电子有限公司,第,二,章 建筑外窗抗风压性能分级及检测方法,检测装置示意图,第24页,3/16/2025,24,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,3,检测准备,3.1,试件数量,同一窗型、规格尺寸应最少检测三樘试件。,3.2 试件要求,a）试件应为按所提供图样生产合格产品或研制试件。不得附有任何多出配件或采取特殊组装工艺或改进办法;,b）,试件镶嵌应符合设计要求;,c）,试件必须按照设计要求组合、装配完好,并保持清洁、干燥。,3.3 试件安装,a）,试件应安装在镶嵌框上。镶嵌框应含有足够刚度;,b）,试件与镶嵌框之间连接应牢靠并密封。安装好试件要求垂直,下框要求水平。不允许因安装而出现变形;,c,）,试件安装完成后,应将试件可开启部分开关 5 次,最终关紧。,第25页,3/16/2025,25,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,4 检测方法,检测次序见图 2,第26页,3/16/2025,26,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,4 检测方法,4.1 确定测点和安装位移计,将位移计安装在要求位置上。测点位置要求为:中间测点在测试杆件中点位置;两端测点在距该杆件端点向中点方向,lOmm,处(见图 3)。当试件相对挠度最大杆件难以判定时,也可选取两根或多根测试杆件,分别布点测量。,4.2 预备加压,在进行正负变形检测前,分别提供三个压力脉冲,压力差,P0,绝对值为 500,Pa,加载速度约为 10,OPa/s,压力稳定作用时间为 3,S,泄压时间不少于 1,s。,4.3,变形检测,先进行正压检测,后进行负压检测。检测压力逐层升、降。每级升降压力差值不超出 250,Pa,每级检测压力差稳定作用时间约为 10,s。,压力升降直到面法线挠度值到达土,L/300,时为止,不超出士,Pa。,统计每级压力差作用下面法线位移量。并依据到达土,L/300,面法线挠度时检测压力级,第27页,3/16/2025,27,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,测试杆件测点分布图,第28页,3/16/2025,28,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,4 检测方法,压力值,利用压力差和变形之间相对关系求出士,L/300,面法线挠度对应压力差值作为变形检测压力差值,标以士,P1。,工程检测中,L/300,所对应压力差已超出,P3,时,检测至,P3,为止。,求取杆件中点面法线挠度可按下式进行(见图 3,),:,式中,:,a0、b0、c0,为各测点在预备加压后稳定初始读数值,mm；,a、b、c为某级检测压力差作用过程中稳定读数值,mm；B为杆件中间测点面法线挠度。,第29页,3/16/2025,29,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,4 检测方法,4.4 重复加压检测,检测前可取下位移计,装上安全设施。,检测压力从零升到,P2,后降至零,P2=1.5P1,不超出 3000,Pa,重复 5 次。再由零降至,P2,后升至零,-,P2=1.5(-P1）,不超出-300,OPa,重复 5 次。加压速度为 300,Pa/s500 Pa/s,泄压时间不少于,lS,每次压力差作用时间为 3,s。,当工程设计值小于 2.5 倍,P1,时以 0.6 倍工程设计值进行重复加压 检测。,正负重复加压后各将试件可开关部分开关 5 次,最终关紧。统计试验过程中发生损坏(指玻璃破裂、五金件损坏、窗扇掉落或被打开以及能够观察到不可恢复变形等现象和功效障碍(指外窗启闭功效发生障碍、胶条脱落等现象)部位。,第30页,3/16/2025,30,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测,4 检测方法,4.5 定级检测或工程检测,4.5.1,定级检测:使检测压力从零升至,P3,后降至零,P3,=2.5PI。,再降至一,P3,后升至零,-,P3,=2.5(-P,1,)。,加压速度为 300,Pa/s50O Pa/s,泄压时间不少于 1,S,连续时间为 3,S。,正、负加压后各将试件可开关部分开关 5 次,最终关紧。并统计试验过程中发生损坏和功效障碍部位。,4.,5.2,工程检测:当工程设计值小于或等于 2.5Pl 倍时,才按工程检测进行。压力加至工程设计值 P3 后降至零,再降至 P3 后升至零。加压速度为 300Pa/s50O Pa/s,泄压时间不少于 l S,连续时间为 3s,。,加正、负压后各将试件可开关部分开关 5 次,最终关紧。并统计试验过程中发生损坏和功效障碍部位。当工程设计值大于 2.5Pl 倍时,以定级检测取代工程检测。,4.5.3,试验过程中试件出现破坏时,统计试件破坏时压力差值。,第31页,3/16/2025,31,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测结果评定,1 变形检测评定,注明相对面法线挠度到达,L/300时压力差值,士,P1,2 重复加压检测评定,假如经检测，试件未出现功效障碍和损坏时，注明士,P2值或,士,P2值，假如经检测试件出现功效障碍或损坏时，统计出现功效障碍、损坏情况，及其发生部位，并以试件出现功效障碍或损坏时压力差值前一级压力差值定级。工程检测时，假如出现功效障碍或损坏时压力差值低于或等于工程设计值时，该外窗判为不满足工程设计要求。,3 定级检测评定,试件经检测未出现功效障碍或损坏时，注明,士,P3值，按,士,P3中绝对值较小者定级。假如经检测，试件出现功效障碍或损坏时，统计出现功效障碍或损坏情况及其发生部位，以试件出现功效障碍或损坏所对应压力差值前一级压力差值进行定级,第32页,3/16/2025,32,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测结果评定,4 工程检测评定,试件未出现功效障碍或损坏时，注明,士,P3值，判为满足工程设计要求。不然判为不满足工程设计要求。假如2.5倍P1值低于工程设计要求时,便进行定级检测,给出所属级别,但不能判为满足工程设计要求。,5 三试件综合评定,定级检测时,以三试件定级值最小值为该组试件定级值。工程检测时，三试件必须全部满足工程设计要求。,第33页,3/16/2025,33,沈阳合兴机械电子有限公司,第二章 建筑外窗抗风压性能分级及检测方法,检测汇报,检测汇报应包含以下内容:,a),试件品种、系列、型号、规格、型材截面、试件立面和抛面图纸及主要尺寸；,b)玻璃品种厚度和镶嵌方法;,c)密封方式,密封材料;,d)五金配件配置;,e)以压力差和挠度关系曲线图表示检测统计值;,f)定级检测给出 P1,、P2、P3,值及所属级别。工程检测给出 Pl,、P2、P3,值,并说明是否满足工程设计要求。,第34页,3/16/2025,34,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,术语词汇,外窗,有一个面朝向室外窗,水密,性,关闭着外窗在风雨同时作用下，阻止雨水渗漏能力,严重渗漏,雨水从窗外连续或重复渗透窗内侧，喷溅或溢出试件界面。,压力差,外窗室内外表面所受到空气压力差值。当室外表面空气,压力大于室内表面时,压力差定为正值,反之为负值。压力,单位以帕（Pa）表示。,严重渗漏压力差值,试件发生严重渗漏时压力差值。,淋水量,外窗试件表面保持连续水膜时单位面积所需水流量。,第35页,3/16/2025,35,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,分级指标,采取严重渗漏压力差前一级压力差作为分级指标。分级指标值,P,列于表,l,分级,1,2,3,4,5,6,分级指标,P,100P150,150 P250,250 P350,350 P500,500 P700,P700,注：第6级应在分级后同时注明详细检测压力差值,表1,建筑外窗水密性能分级表,第36页,3/16/2025,36,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测,1检测项目 2检测装置,1 检测项目,检测试件水密性能。水密性是建筑外窗防雨水渗漏能力指标，反应是建筑外窗密封性能优劣。,2 检测装置,图 1 为检测装置示意图。,2.1 压力箱,压力箱一侧开口部位可安装试件,箱体应有足够刚度和良好密封 性能。,2.2 供压和压力控制系统,供压和压力控制系统供压和压力控制能力必须满足检测方法要求。,2.3 压力测量仪器,压力测量仪器测值误差不应大于 2%。,2.4 喷淋装置,必须满足在窗试件全部面积上形成连续水膜并到达要求淋水量要求。,第37页,3/16/2025,37,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测装置示意图,第38页,3/16/2025,38,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测,3,检测准备,3.1,试件数量,同一窗型、规格尺寸应最少检测三樘试件。,3.2 试件要求,a）试件应为按所提供图样生产合格产品或研制试件。不得附有任何多出配件或采取特殊组装工艺或改进办法;,b）,试件镶嵌应符合设计要求;,c）,试件必须按照设计要求组合、装配完好,并保持清洁、干燥。,3.3 试件安装,a）,试件应安装在镶嵌框上。镶嵌框应含有足够刚度;,b）,试件与镶嵌框之间连接应牢靠并密封。安装好试件要求垂直,下框要求水平。不允许因安装而出现变形;,c,）,试件安装完成后,应将试件可开启部分开关 5 次,最终关紧。,第39页,3/16/2025,39,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测,4 检测方法,可分别采取稳定加压法和波动加压法。定级检测和工程所在地为非热带风暴和台风地域时,采取稳定加压法;如工程所在地为热带风暴和台风地域时,应采取波动加压法。,4.1,稳定加压法,按图 2 次序加压,a),预备加压:施加三个压力脉冲。压力差值为 50,OPa。,加载速度约为,10,O Pa/s,压力稳定作用时间为 3,S,泄压时间不少于,l s。,待压力差,回零后,将试件全部可开启部分开关 5 次,最终关紧;,b),淋水:对整个试件均匀地淋水。淋水量为 2,L/(m,2,min);,c),加压:在稳定淋水同时,定级检验时,加压至出现严重渗漏,工程检验时,加压至设计指标值;,d),观察:在逐层升压及连续作用过程中,观察并统计渗漏情况。,第40页,3/16/2025,40,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,稳定加压示意图,第41页,3/16/2025,41,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测,4 检测方法,4.2,波动加压法,按图 3 次序加压,a),预备加压:施加三个压力脉冲。压力差值为 50,OPa。,加载速度约为,10,O Pa/s,压力稳定作用时间为 3,S,泄压时间不少于,l s。,待压力回,零后,将试件全部可开启部分开关 5 次,最终关紧;,b),淋水:对整个试件均匀地淋水。淋水量为 3,L/(m,2,min);,c),加压:在稳定淋水同时,定级检验时加压至出现严重渗漏。工程检验时加压至平均值为设计指标值。波动周期为 3,s5s;,d),观察:在各级波动加压过程中,观察并统计渗漏情况,直到严重渗漏为止。,第42页,3/16/2025,42,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,波动加压示意图,第43页,3/16/2025,43,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测值处理,统计每个试件严重渗漏时检测压力差值。以严重渗漏时所受压力差值前一级检测压力差值作为该试件水密性能检测值。假如检测至委托方确认检测值还未渗漏,则此值为该试件检测值。,三试件水密性检测值综合方法为:,普通取三樘检测值算数平均值。,假如三樘检测值中最高值和中间值相差两个检测压力级以上时,将最高值降至比中间值高两个检测压力级后,再进行算术平均。(3 个检测值中,较小两值相等时,其中任一值可视为中间值)。,最终,以此三樘窗综合检测值向下套级。,综合检测值应大于或等于分级指标值。,第44页,3/16/2025,44,沈阳合兴机械电子有限公司,第三章 建筑外窗水密性能分级及检测方法,检测汇报,检测汇报应包含以下内容:,a),试件品种、系列、型号、规格、主要尺寸及图纸（包含试件立面和抛面、型材和镶嵌条截面）,b)玻璃品种、厚度和镶嵌方法;,c)明确注出有没有密封条。如有密封条则应注出密封材料材质。,d)明确注出有没有采取密封胶类材料添缝。如采取则应注出密封材料材质。,e)五金配件配置;,f)将试件所属等级标明于检测结果栏内。并注明是以稳定或波动压检测结果进行定级。,第45页,3/16/2025,45,沈阳合兴机械电子有限公司,第四章 建筑外窗三性现场检测方法,意义,建筑外窗三性现场检测方法与试验室检测检测方法基本相同,意义,是否按照节能设计标准设计建筑就能够满足使用要求呢？实际并不是这么，因为建筑门窗特殊性，在上,墙安装之前不是最终产品。所以各地检测部门采取两种方法:一是将已经完成窗拆下来送到试验室检测，二是要求门窗生产厂家按照与工程完全一致再加工样窗送检。这两种方法均为试验室检测，与实际工程有较大差异。前一个方法显著不可取，拆装过程会对质量造成较大影响；后者极难确保样品与工程产品一致。这么在试验室检测很好窗安装到工程上会相差很多。,第46页,3/16/2025,46,沈阳合兴机械电子有限公司,第四章 建筑外窗三性现场检测方法,简讯,简讯,建筑外窗气密、水密、抗风压性能现场检测方法已经过审查,由中国建筑科学研究院主编建筑外窗气密、水密、抗风压性能现场检测方法审查会于年11月2日在广州市召开，建设部建筑制品与构配件产品标准化技术委员会主任王超、秘书长顾泰昌、18个参编单位参加了会议，标委会技术组教授龙文志教授担任审查组组长，经讨论，认为该标准填补了国内空白，含有国际水平，对门窗安装质量控制含有主要意义，会议对相关条文提出了修改意见，要求修改后尽快形成报批稿上报。,公布时间：-11-25,第47页,3/16/2025,47,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,分类,按调压方式主要分为阀门调压、变频调压两种。区分在于给压方式不一样。阀门调压时，系统在工作状态下风机一直在所能提供最大风压下运行，经过阀门控制进入压力箱各级压力。变频调压时，系统在工作状态下风机直接提供进入压力箱各级压力，系统需要多少压力风机即提供多少压力。设备中没有调压阀门。,其中：,阀门调压分为：手动、电动、自动,变频调压分为：半自动、全自动,阀门调压,手动阀门调压,十年前，我企业参考国外同类设备自主开发研制成,功我国,第48页,3/16/2025,48,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,分类,第一台门窗检测设备。该设备是依靠手动阀门调压。检测中所需要各级压力经过转动手阀调整阀门开启角度实现，控制各级压力阀门6个。在整个试验过程中，试验者必须不停地操作各个手阀、统计数据，非常烦琐，而且需要对标准检测方法含有相当程度知识人员才能够操作。各种传感器均采取机械式。传感器示值误差较大。压力控制精度较低。控制精度取决与操作者操作熟练程度。,电动阀门调压,在手动阀门调压基础上，将手动阀门改为电动阀门，操作者能够经过点动各个按钮实现压力控制。传感器为电子式，可经过二次仪表显示风压、水流量、空气流量等值。试验者仍需手工统计数据，计算结果。,自动阀门调压（工控机或触摸屏+PLC）,自动采集数据，自动控制并自动处理、保留、打印数据，,第49页,3/16/2025,49,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,分类,试验者,可无须对检验方法非常熟悉也可进行试验。传感器精度及压力控制精度相对提升。控制精度与操作者熟练程度基本无关。,变频调压,半自动变频调压（变频器）,取消调压阀门，调压能够经过内置于变频器调压模块自动实现，水流量需手动控制实现。试验者仍需手工统计数据，计算结果。传感器精度及压力控制精度很高。控制精度与操作者熟练程度无关。,自动变频调压（工控机+变频器或触摸屏+PLC+变频器）,取消调压阀门，调压能够经过内置于变频器调压模块自动实现，水流量自动控制，,自动采集数据，自动处理、保留、打印数据，整个试验全自动完成，试验者对检测方法不熟悉也可进行试验。,传感器精度及压力控制精度很高。控制精度与操作者熟练程度无关。,第50页,3/16/2025,50,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,特点1,自动变频调压窗检仪与其它类型窗检仪相比主要含有下优点：,体积小,因为取消了几个控制阀门，使得机械结构变得非常简单，占地小，节约宝贵试验室空间。,易于维护,取消调压阀门，,机械结构常简单，设备维护对应变得简单，也降低了设备故障率。,操作方便,试验者无须操作各个按钮、统计数据，,调整风压、水流量可自动实现,自动处理、保留、打印数据，整个试验全自动完成，试验者对检测方法不熟悉也可进行试验。,第51页,3/16/2025,51,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,特点1,安全性高,不会因为操作不熟练造成压力过高。而且，为预防误操作可能造成设备及人身伤害，软件设有自防护功效，同一时间能且只能进行一项检测。,高效省时,调压更加快速，节约时间两倍以上。,控制准确,采取PID自动运算，调整精度与手动控制不可同日而语。,节能环境保护,采取变频技术不但处理了设备噪音问题，而且含有一定省电节能作用。,第52页,3/16/2025,52,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,特点2,自动变频调压窗检仪中工控机与触摸屏+PLC两种控制类型窗检仪相比较：,可靠性,与微机控制窗检仪相比，触摸屏控制窗检仪含有令人心安高可靠性。众所周知，计算机病毒成千上万，各种非常优异杀毒软件即便能够查杀已知各种病毒，也对天天都在诞生花样繁多病毒防不胜防。病毒产生轻者破坏软件，重者损坏硬件，致使机器误动作，整个系统瘫痪，造成无法挽回损失。触摸屏控制窗检仪将程序固化在模块中，令程序安全可靠。,灵活性,微机控制窗检仪在处理报表方面更灵活，另外，用户能够利用它进行计算机所能进行全部其它工作，触摸屏是基于Win CE操作系统，更适合用于工业控制，灵活性相对差些。,体积,第53页,3/16/2025,53,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,特点2,采取超薄工业级触摸屏、模块化PLC 替换普通主机、显,示器、键盘、采集卡等，将控制系统集成在更小巧控制柜中。,经过以上分析，希望能够对您在选购设备时有所帮助.每种类型各有特点,依据详细情况,选择适合您产品.,第54页,3/16/2025,54,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,图1,第55页,3/16/2025,55,沈阳合兴机械电子有限公司,第五章 建筑门窗检测设备,分类及特点,表1,第56页,3/16/2025,56,沈阳合兴机械电子有限公司,谢 谢,再见,第57页,3/16/2025,57,沈阳合兴机械电子有限公司,
