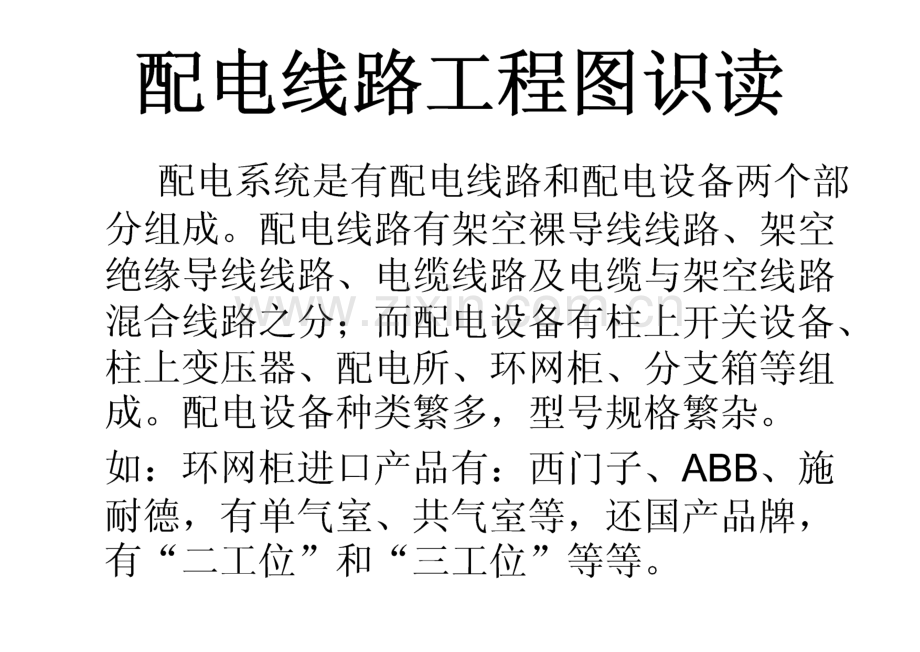

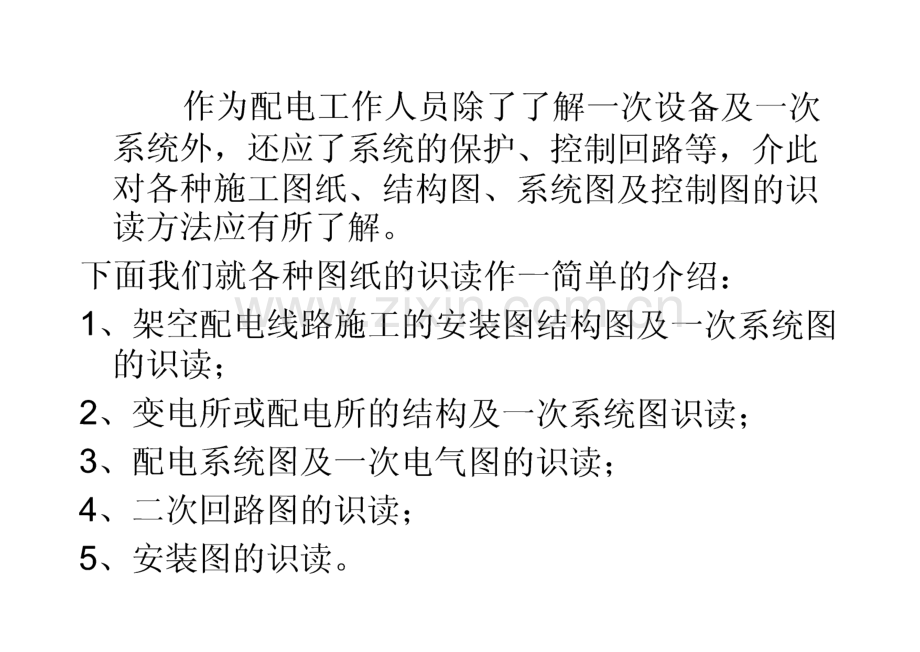

配电线路工程图识读配电系统是有配电线路和配电设备两个部 分组成。配电线路有架空裸导线线路、架空 绝缘导线线路、电缆线路及电缆与架空线路 混合线路之分；而配电设备有柱上开关设备、柱上变压器、配电所、环网柜、分支箱等组 成。配电设备种类繁多，型号规格繁杂。如：环网柜进口产品有：西门子、ABB、施 耐德，有单气室、共气室等，还国产品牌，有“二工位”和“三工位”等等。作为配电工作人员除了了解一次设备及一次 系统外，还应了系统的保护、控制回路等，介此 对各种施工图纸、结构图、系统图及控制图的识 读方法应有所了解。下面我们就各种图纸的识读作一简单的介绍：1、架空配电线路施工的安装图结构图及一次系统图 的识读；2、变电所或配电所的结构及一次系统图识读；3、配电系统图及一次电气图的识读；4、二次回路图的识读；5、安装图的识读。配电线路施工图及部分结构图一份完整的架空配电线路工程图，既要表明 线路的某些细部结构，又要反映线路的全貌，如线路经过地域的地理、地质情况，杆位的布 置情况，导线的松紧程度等。因而需要多种图 纸，从不同的侧面来反应。一般架空配电线路 工程图主要包括：杆塔安装图及其它零件图；线路平面图；线路纵断面图；杆位明细表；安装曲线图。9图例的识别图纸的组成有二个要素即：图标与图例：1、图标：有设计单位名称、工程名称、图纸名称、图号、设计人、校核人、比例；还应有审 核人等：总工程师、设计总工、主任工程 师、科（组）长；还日期等组成。这些内容一般在整张图纸的右下方图 杆框内。2、图例：1）圆灰杆（梢径中210、190、150）：2）低压刀闸：OO-3）真空开关（合）：值P4）真空开关（分）：5）拉桩:6）拉线：-7）避雷器：418）柱上中压隔离开关（合）:9）柱上中压隔离开关（分）：10）三相接户线：X11）调整导线弧垂:12）箱变：-W叵图标符号很多，根据书上所列图标自己识读。3、特定的导线标记1、交流系统电源线，用A、B、C表示，或用L1、L2、L3表示，端子号用A、B、C或U、V、W 表示；2、中性线，用N表示；3、保护接地线，用PE表示；4、不接地的保护线，用PU表示；5、保护地线与中性线共用一线，用PEN表示；6、接地线，用E表示；7、直流系统电源线（正极、负极、中间线）分 别用L+、L、M表示。二）识读线路杆塔结构和金具安装图通过线路杆塔结构和金具安装图识读要了解:1、线路杆塔结构和金具安装的识读方法和技 巧；2、线路杆塔结构和金具安装图在工程中的应 用3、杆顶组装所需材料、名称及材料选用的正 确性，同时要求工作负责人能够开出安装或 检修时所需的材料清单；1、配电线路中各种杆型的作用1）终端杆：终端杆是耐张杆的一种，用于线路首端和末端,其用耐张线夹和耐张绝缘子串将导线固定在杆塔 横担上，并能承受导线的拉力和重力，侧向风力,机械强度较大。2）耐张杆:线路在运行过程中可能发生断线事故，从而使 电杆承受一侧拉力。为了防止事故的扩大，必须 间隔一定距离装设强度较大、能承受一侧拉力的 电杆即为耐张杆，将线路分成若干个耐张段，以 便于线路施工和检修，耐张杆上的导线用耐线夹 和耐张绝缘子固定在横担上。（2km左右）3）直线杆：直线杆以称中间杆，用于线路的直线部分，其导线采用针式绝缘子或棒式绝缘子固定在横担 上，它仅承受导线的重力。线路中绝大多数是直 线杆。4）分支杆：设在分支线路和干线相连接处的电杆称为分 支杆。分支导线用耐张线夹和耐张绝缘子固定在 分支横担上，分支杆除承受主导线的重量外，还 承受分支导线的拉力和重量。5）变压器台：由配电变压器及附属设备组装成一体的供电 单元称为配电变压器台。变压器台一般采用在室 外双杆H型台架方式安装。2、10kV架空线路杆顶组 装图：单回路10kV瓷横 担直线杆杆顶组装图：1）为杆身;2）为角铁横担（翘）；3）为抱铁；4）为抱箍（抱箍寸）；5）为顶瓷担抱箍CD10-5；6）为瓷横担绝缘子CD 10-6；7）产种安装尺寸如图所 ZpS O单回路10kv角铁 横担直线杆杆顶组装 图。图中所示（正三角 形排列）：1）为钢筋混凝土电杆；2）为角铁横担N75X75；3）为单瓶抱箍（铁帽）；4）为抱铁；5）为抱箍;6）为瓷柱或P-15T型针式 绝缘子；7）各种安装尺寸如图。OOH-O O W3、架空配电线路相序的排列方式1、线路东西走向:1）导线三角排列:2）导线水平排列:A（南）B（上）C（北）；A（南）B（中）C（北）；2、线路南北走向:1）导线三角排列:2）导线水平排列:3）导线垂直排列:A（西）B（上）C（东）A（西）B（中）C（东）A（上）B（中）C（下）4、直线耐张杆杆头部分耐张杆的四方拉线与基础耐张杆杆顶安装图（俯视图）直线耐张杆的材料清单：1、拔稍水泥杆中190,一根；2、半圆抱箍R100,4片；3、单瓷担顶架抱箍R100,一付；4、耐张横担L6*63*1500,二块；5、螺栓16*70,6只;6、螺栓中16*240,2只；7、直角挂板Z-7,6只;8、球头挂板Q-7,6只；9、悬式绝缘子X-4.5C,12片；10、碗头W-7B,6只H、耐张线夹NNL-1,2,3,6只;12、并沟线夹JBY-120-3,6只;13、瓷横担SCT85/10KV；14、直角转向铁-6*50*60,2块；15、螺栓中12*no,3只;16、石棉布,50*60,6块；17、底盘800*800,一块；18、耐张拉环（眼距270）,2块;19、延长环,PH-7,4块;20、钢绞线GJ-35,kg；21、楔型线夹NX-1,4只;22、UT线夹NUT1 4只;23、单耳拉棒，16*2500；24、拉盘，200*700,4块;25、水平斜撑，L5*50*680；26、瓷担连接片,-5*50*60；27、螺栓，16*45,8只。5、电缆在终端杆上的安装/一电缆在终端杆固定需要什么材料1、拔稍水泥杆中190,一根；2、耐张横担L6*63*1500,二块；3、直角挂板Z-7,3只;4、球头挂板Q-7,3只；5、悬式绝缘子X-4.5C,6片；6、碗头W-7B,3只;7、延长环,PH-7,3只;8、耐张线夹NNL-1,2,3,3只；9、并沟线夹JBY-120-3,6只;10、设备线夹SLG-3,3只;11、铝接头DL35,7只;12、耐张拉环（眼距270）,2块；13、瓷担连接片,-5*50*60,6块；14、抱箍R100,4片;15、螺栓中16*70,8只；16、螺栓16*240,2只;17、单回路铜刀支架，适用于GW10-15型，一套;18、单极隔离GW10-15,3把；19、避雷器HY5WS2T 7/50,3只;20、接地引线LGJ-35,15m；21、引下线LJ-120,6m；22、引线,LJ-35,6m；23、电缆，yjv22-3*240/8.7/15,一根；24、低压三相四线直线装置，一套；25、10KV户外电缆头，一套；26、10KV电缆登杆装置，一套；27、单绞丝，-6*63*180,一根；28、柱式瓷柱横担，L6*63*1500；29、铜接头，240mm2,6只；30、瓷横担SC185/10KV,3根；31、螺栓12*110,3根；32、螺栓16*45,15只；33、绝缘铜导线，JKYJ-240,3m；34、带尾接地角铁，L5*50*2000,一块。6、单回路分支杆的安装分支杆顶俯视图AA单回路分支杆材料清单1、耐张横担L6*63*1500,2根；2、横担水平斜撑，L5*50*680,一付；3、半圆抱箍，R110,2片；4、悬式绝缘子，X-4.5C,或XP-70C,6片;5、直角挂板Z-7,3只;6、球头挂板Q-7,3只；7、碗头W-7B,3只；8、耐张线夹NNL-1,2,3,3只;9、并沟线夹JBY-120-3,6只;10、耐张拉环（眼距310）,2块；1K 引线，LJ-120,3根；12、瓷横担,SC-185/10KV；13、瓷担压板，-5*50*60,一块；14、在棉布，5*50*60,2块；15、螺栓12*110,1根;16、螺栓16*45,6只;17、螺栓16*70,4只;18、螺栓中16*240,3只；19、延长环,PH-7,1只;20、楔型线夹NX-1,1付；21、楔型线夹NX-2,1付；22、UT型线夹，UT-L UT-2,各 1付;23、拉盘，400*800,200*700,各 1块;24、拉环，D20,1只；25、单头拉线棒，16*2500,1只；26、双头拉线棒，18*2500,1只；27、拉线,GJ-35,GJ-50,各 1 根。7、变压器台安装图（侧向引线）2700变压器台安装材料清单1、水泥杆,0190*1000,2根;2、配电变压器，sll-M-400,1台；3、双刀闸开关箱，550*1080*1250,1只；4、开关箱支架L7*70*2640,2块;5、配变台架12*2640,2块；6、避雷器横担，L6*60*2640,1块;7、跌落开关横担，L6*60*2640,1块;8、电缆固定横担，L6*60*2640,1块；9、跌落式熔断器，PRWG1-10/100A,3只；10、避雷器,HY5WB-16.5/50/10KV,3只;11、配变支架，8*720下层，2块;12、低压电缆，VV-3*185+1*95/0.4KV,1 根;13、电缆抱箍，根据杆径选配，5付；14、电缆保护钢管，or*1500（翻口）2根;15、电缆保护钢管,中3*2500（翻口）1根；16、半圆抱箍，R130,4只；17、半圆抱箍，R115,R1150,R100,各2只;18、半圆抱箍，R30,1只；19、接地角铁，L5*50*2000带尾,2付;20、跌落样板，-8*50,3块;21、高压电缆，yjv22-3*50/8.7/15 1 根；22、低压电缆，VV22-3*185+1*95/0.4KV,2 根;23、绝缘导线,JKYJ-50,12m；24、铜铝过渡板，DTL-1-50,12只；25、铜鼻子，DT-1-35,12只;26、接地线，LGJ-35,20mo8、变压器台架的安装尺寸g、614101634-2(634)631低压避宙器616-2 C(616)母线606、(605)3000OO644637 228-1低压线1I|L2300(2100)r 泰 go%上图为框型安装方式，高低压引线在线 路侧面引进引出，高压跌落熔丝与低压开 关安装在线路侧面，这种方式变压器台空 间较大，便以台变的运行与维护，操作也 方便，而苏州公司的安装方式是顺线路安 装高压开关，但安装原则、安装尺寸是一 较的。苏州公司高压侧跌落式熔断器的安装 形式，符合以下要求。跌落式熔断器应安装在横担的直角面上,且油枕侧引线少一相，避雷器应安装在跌 落式熔断器的下桩头等。如图：跌落式熔断器变压器台安装的要求1）线路由主杆（有10kV线路的电源杆）顶担 上的针式绝缘子引入，经引线担到跌落式熔 断器担，再经引线担或避雷器横担，引至台 变槽钢上的变压器一次套管，再由变压器二 次套管引线经低开或低压隔离开关引至低压 出线线路；2）台变电杆埋深均达2m,两杆之间的距离为 2.12.3m；（由变压器容量决定）3）台变槽钢对地高度在2.53m,距低压隔 离开关横担为22.5m；跌落式熔断器的 安装高度以4.5m5m为宜，避雷器在熔丝 下桩头引接；4）台变的接地，在中性点采用不接地方式时,从防雷要求出发，应采用三点合一接地，即避雷器的接地、变压器外壳接地、变压 器二次侧中性点接地“三点合一”后共同 接地，且经两电杆各引下接地，不准经任 何中间过渡装置接地，且要求引下线短而 直不能绕圈。9、金具识别(a)球头挂环；(b)碗头挂板;(c)直角挂板；(d)U形挂环。(b)(d)(a)图为螺栓型耐张线夹(NLD-1)及安装形式(b)图为压缩型耐张线夹(NY.温广王(a)跳线侧挡距侧例题:1、下图所示的杆型为什么杆型？A、高压配电线路分支杆杆型；B、高压配电线路直线杆；C、高压配电线路转角杆；D、高压配电线路直线耐张杆杆型。下图所示的杆型为2、下图所示的杆型为什么杆型?A、高压配电线路分支杆杆型；B、高压配电线路直线杆；C、高压配电线路转角杆；D、高压配电线路终端杆。下图所示的杆型为什么杆型?1500三）配电线路平面图的识读什么叫配电线路平面图：配电线路平面也称配电线路平面路径图,它是配电线路在地面上某一区域的俯视图，也就是线路的俯视图。配电线路平面图的作用：它表示了线路的走向、杆位布置、档 距、耐张段、拉线等情况。配电线路平面 图是配电线路检修、测试、运行不可或缺 的图纸。低压配电线路平面图一般以配变台区为 单位，所以又叫台区图，表示台区的供电 范围、供电半径、接户线的杆号等，能一 目了然地看清全台区的设备情况。中压配电线路平面图一般以某一变电所 出线为主，表示该出线的走向、供电范围、杆位布置、主要设备等。1、中压配电线路平面图配电线路平面图高慈部寻交4OOkva4#3 5m47m3#中 山 路超市支线JKLY-701 5Om 7超市公交33900047564OOkvaJKLY-12045m三杳小区公用配电房2 OOkua=一元公司支线2#45m三香公小区分支线4#4Om3 5m10衣三元510线劳 动 路:JKLY_1855 Om45m元桦声1OKV劳动510线注二硅电杆 15m 三元11OKV变电所从平面图中能读到：1、整条线路的电源是由三元110KV变电所提 供；（三元变是一所110/10的变电所）2、每基电杆的编号;3、线路名称：10KV三元510线，三香小区分 支线，三元公司支线，超市支线；4、导线的材料及型号规格：从110电源变通 过YJV22-3*185/8.7/15电缆送至1#电杆，架空线采用JKLY-185绝缘导线，三元公司支线采用JKLY-120绝缘导线，三香小区由4#通过YJ V22-3*70/8.7/15电缆送至配电房,超市支线采用JKLY-70架空绝缘导线。5、从图中可见三元510线3#、4#杆是一分支 杆，1#杆是终端杆；三元公司支线3#杆是 分支杆，4#是柱上变压器台架；6、各电杆间的距离即线路档距，电杆采用碎 拔稍杆，梢径为190,15m。7、从图上不能看出是电杆基础、拉线等。2、低压架空线路平面图rX X工程外电总平面图1:1000从低压架空线路平面能读到的内容有:配电变电所的型式:在10kV变电所出线的1号杆处,装有2台型号为S9(2XS9-250kVA),为一般的 户外杆上变压器。架空线路电杆的编号和位置：架空线路的杆号依 次编为115号。(小号表示电源侧，向负载方 向递增杆号，从编号上或横担的安装位置可确认 电源的方向)。导线的型号、截面积和每回路根数：A、10kV电源进线为LJ-3X25三根25mm2铝绞线，接至1号杆。B、从1号杆到14号杆为(BLX-3X95+1X50)四根 BLX型铝芯橡皮线，其中三根相线截面积为 95mm2,一根中性线截面积为50mm2。C、从9号杆到12号杆导线为BLX-3X16,3 根橡皮铝芯线，截面为16mm2,为动力电源 线。D、从2号杆到8号杆导线为BLX-3X70+1X35,橡皮铝芯线。E、2号杆至此号杆导线为BLX-3X35+1X16,橡皮铝芯线。回路和杆型：第一回路：供1号建筑物内用电，14号杆为终端 杆，装设了一根拉线；第二回路：供2、3号建筑物和计划扩建的8号建筑物内用电，其中在4号杆处分为三路，并在4号杆上装设2 组拉线，5号杆为终端杆，装设1根拉线；第三回路：供4、6、7建筑物用电，其中：在1号杆到2号杆上架设了分别到5号杆和8号杆的两条回路线（7根导线共用1根中性线，2号杆处分为2根中线）；第四回路：从9号杆到12号杆，电源取自7号建筑物，给5 号专用动力线路供电。2号杆为分支杆装设1组拉线，5号杆和8号杆为终端 杆并分别装设1根拉线。表示线路去向：图中还绘制出了各用电单位的建筑平面外形、建筑面积和用电负荷（计算负荷Pjs）大小；6、简要绘制了供电区域的地形：对线路安装和运行有参考依据；图中线路长度虽未标 出，但可按比例（1:1000）从图中量出。通过以上的低压平面图的识读可以 了解：线路走向、电杆形式、回路数、导线材料与截面、负荷性质和容量。缺少的是：电杆长度、埋深及安装方 式、线路档距等参数，故应有其它图 纸、资料来加以说明。四）配电线路系统图什么叫配电线路系统图：配电线路系统图是反应一条线路的主干 线和分支线的连接杆号、变电所、变压器、开关等的连接关系和电能的传输方向，以 及各设备的型号等。不反映地理位置，不 需要按比例绘制。配电线路系统图的绘制方式：以单线图来表示对称的三相交流系统图,并以B相来表示。配电线路系统图三元中学开关站 三渡101线系统图U黄石桥1季变 卜一3 S11-100J.339000060114#e e 田37IL配电室配制双路电源（101、201）、两 台变压器（1T、2T）,变压器单台容量不 宜超过1000KVA。设备的选用原则：1、高压柜采用真空或sf6断路器和sf6负荷开 关柜或全密封sf6充气开关柜，短路容量控 制在（630A/20KA/4s）与配电网短路容量 相吻合，上图选用的是手车式开关柜；典 型的嵌装中置式开关柜（KYN28-12）,开 关柜的防护等级在IP4X以上，这种柜型具 备“五防”闭锁功能，具有“三工位”开 关功能，即：运行、试验、拉出柜体（检 修状态）；下图为典型的1M下图为柜中间的真空开关（VD4或VS1）运行状态：隔离触头在紧 密的接触状 态；试验状态：隔离触头在分 闸状态，二次 回路在连接状 态；检修状态：中间开关抽 出，开关柜在 接地状态。可抽出部分：根据用途可分为断路器手车、电压互感 器手车、隔离手车、计量手车等。各类手 车高度与深度尺寸统一，相同的手车可互 换。每相极柱上安装的一次触臂上均带弹 簧触头。手车在柜内有隔离/试验位置、工 作位置，每一个位置均设有定位装置。确 保手车处于以上特定的位置时才允许进行 操作。移动手车必须满足联锁条件，手车移动 前必须将断路器处于分闸状态。KYN28-12中置柜结构布置图压力释放板Lt深X宽X高=1650(1400)*1000(800)*2200手车室（断路器室）柜体中部为手车室，室内安装特定的导轨，供 手车在导轨内滑行与工作。手车可以在隔离/试验 位置、工作位置之间移动。在手车室的后壁上装 有静触头座和金属制成的可上、下移动的防护活 门。手车从试验位置移至工作位置过程中活门自 动打开，动触头可顺利地插入静触头座，使动静 触头接通。当手车移至试验位置时，防护活门自 动下降遮盖静触头，静触头被隔离，使操作人员 不会触及带电体。手车可在开关柜门关闭的情况 下操作，通过门上的观察窗可看到手车所处的位 置，同时能看到断路器面板上的合分按钮和 ON/OFF位置指示器及弹簧储能和释放状况指示wF o仪表室：仪表室位于柜体前上部，仪表室供测量仪 表、操作开关、按钮和继电器等二次设备 安装。仪表室侧板上留有小母线穿越孔。母线室：柜体后上部为母线室，母线从一个开关 柜可引致另一个开关柜，在母线穿越开关 柜时，用隔板或套管给予固定和支撑，同 时也起到了限制事故蔓延到相邻柜的作用。分支母线通过螺栓连接于主母线和静触头 盒。当用户和工程需要时，全部母线可用 热缩绝缘套管覆盖，母线搭接处也可用绝 缘罩覆盖。电缆室：柜体的后下部为电缆室，室内可安装电 流互感器、接地开关、避雷器。当将手车 和水平隔板移开后，施工人员能从正面进 入开关柜内安装电缆。在电缆室内设有电 缆连接导体，可以同时并接13根电缆.在 其底部为开缝可卸式不锈钢盖板，并配置 了电缆固定线夹及变径密封圈，以确保现 场施工方便，并与电缆沟隔离。止匕外，在手车和电缆室内，各装有保 安型电加热器，用以防止环境湿度升高时 产生凝露，引起短路故障。防止误操作闭锁装置中置式开关柜具有可靠的闭锁装置，为 操作人员与设备提供可靠的安全保护，其 功能如下：1、当接地开关在分闸位置时，手车才能从试 验位置移至工作位置；2、只有当断路器处于分闸位置时，手车才能 在柜内移动；3、接地开关在合闸位置时，手车不能从试验 位置移到工作位置；4、手车只能在隔离/试验位置或柜外时，接 地开关才能合闸；5、手车在工作位置时，二次插头被锁定不能 拔除；6、只有当断路器手车处于试验位置或工作位 置时，断路器才能进行分闸、合闸操作；7、凡属高压隔离室的门均装有门锁，必须使 用专用工具才能打开或关闭。压力释放装置：在手车室、母线室、电缆室上方都设有 压力释放装置。当手车室、母线室、电缆 室内部发生故障时，伴随电弧的出现，开 关柜内部的压力增高，由于装在门上的密 封圈把柜体前面封闭起来，利用顶部的压 力释放装置被自动打开，释放压力和排出 气体，以确保操作人员和开关柜的安全。开关柜的接地装置：接地母线应可靠接地。开关柜排列就 位后，应可靠连接柜与柜之间的接地母线,在开关柜内部连接所有需要接地的引线，将基础框架与地母线相连。接地刀闸：所有出线柜上都装有接地闸刀，但进线 柜上不准装接地闸刀（一般为下进线），如有接地闸刀时，这把接地闸刀不能随便 合闸，合闸时必须得到许可。10KV某用户配电变电所一次系统图双电源控制一次系统图高供高计一次系统图高供低计一次系统图4)()(|)00$-0TTYYYY9-12高供高计1T T HTT A型电气接辘gMl欧姆令/0(bo(b()()xyFK-3Y220MA BCMJ4J2W7-1Y 6*kvwl=42kvMDPI受电总柜DP2400V酉己电所典型单母线分段一次系统图 TRMCCB-160M3M0 160A BH-066 150 5MCCB-loONi 3M0 160A BH-066 150 56/6MCCB-160M3M)160A BH06O 150 5B/6xyFK A22OV#A BCMJ4J4-2O-S 8：0kvail=160kvMDPS无功补俘拒以kw惇线DP4联络柜DPS饰技SCLB10-1250kVA 20.52x2.5*0.21KVD,D0;50Hz,Uk=6 IP40带反机和温度控制器0 HR-4M0|qfc|-MCCB-160M3M0 160A BH-066 15051辱净N奉xyFK-3H20V-45A BCMJOIM-IY 6*kvMHErxyFK 心0V#A 4-20-3 820kvMl=160kvai人 CW1J21Hp T hOOOA、，电幅作DP6 DP，=无动补偿柜JMknr 受电劫拒1R1欧期下图为典型的0.4KVGCK抽屉柜%8E与8E抽屉8E1/2-8E16E与24E抽屉口16E24E抽屉上开关操作手把带有机械闭锁连接位置分断位置抽屉锁定在位置上，主 开关和控制回路断开试验位置抽屉锁定位置上，主开关断开，寸空制 回路接通机械联锁机构操作手柄分离位置抽屉拉出30mm后锁 定在位置上，一、二 次隔离触头移动位置主开关控制回路全部断开，抽屉可以推进或拉出抽屉的机械闭锁装置：抽屉单元有可靠的机械联锁装置，通过 操作手柄控制，具有明显的准备、合闸、试验、抽出和隔离位置。为加强安全防范,操作手柄定位后可以加上挂锁。抽出式低压开关柜特点1、母线：主母线均用高强度绝缘母线夹固定在柜 体上部；分支母线由上到下垂直敷设，位 于柜的左后侧，引出的一次电缆位于柜的 右后侧；二次电缆引致柜后右侧端子排上;抽屉主回路进出插座与分支母线均装有阻 燃绝缘罩；母排采用三相四线制或三相五 线制，三相母线位于柜顶上，N线与PE线 在柜后底部，PE线与柜架金属结构紧密接 触。2、接地保护系统：抽出式低压柜有可靠的安全接地保护 系统，能耐受主开关分断能力的短路电流;每一抽屉单元通过金属框架与地良好连接;每一抽屉小门都有黄绿相间的接地线与地 可靠连接；柜体的PE导体装于开关柜底部 与金属框架连接。0.4KV开关柜采用抽屉式成套柜。进线 总柜、母联柜配制电子控制的框架式空气 断路器，（操作寿命6000次，额定极限分 断能力为65KA）,出线柜开关采用塑壳空 气断路器（操作寿命7000次，额定极限分 断能力为50KA）。空气开关具有速断和过 流保护。0.4KV母线采用单母线分段接线。配电室内变压器采用SCB10型干式变压 器，接线组别采用DYn11,容量为630、800、1000KVA,容量配制应满足集中居住 区低压供电半径不超过150米的要求。胶木型的塑壳开关例：下图所示电气接线图为什么接 线图？A、某10kV变电站用户接线；B、某0.4kV变电站用户接线；C、某有自备发电机用户的接线；D、某发电厂的接线。当用户有自备电源时，与系统之间的联 络必须采用三相四极双投开关控制，一次 切换，切换时必须满足一个电源断开后，才能利用三相四极开关倒向另一电源，然 后合上另一电源开关再供电。当电源容量 比较大时，无法选到合适的三相四极双投 开关，也可用多个单相双投开关来替代。6#，各种电气图的识读30-11#11X2北团线单极隔离(1123 1125)131真空断路图两何单极限离（1313 131511312余荀开关 1311三相连动货荀开关 131东团线4#东郊变003#04#03#02#1251三相连动负荀开关r005#004#002#nm a架空配 电线路手拉手式线路图注，合闸 HZZF 分闸2#1121负荷开关（三相连动）3#5#125油断路器 两侧单极隔离（1253 1255）01#Q25南团缱,南郊英112城北线口城北支121分段开关1#典型配电系统图123分段开关2#125联络开会4#135联络开关3#155臂10#/9年柏6#络开关 153分段开关151分段开关F东交171分支开关J15城东线14#133分段开关13#15#殳1分段开关113城南线一11#城南变g架空配电线路一般设置成手拉手式闭 式环网结构，开环运行和单放射方式。环网接线形式有：双电源单联络接线、四电源井字接线、N供一备接线等。配 电线路应根据线路的长度和负荷的密度 进行分段，一般宜分为三段。如上图：112城北线分三段，两个分段开关121、123；113城南线分三段，两个分段开关131、133；115城东线分三段，两个分段开关151、153；117团结分支线，装有分支开关171；112、113、115三条线路都装有联络开关125、135、155oa）架空线路单放射方式仅适用于负荷密度较 低、缺少变电站点的地区，并逐步向环网 供电方式发展。b）架空线路采用环网接线开环运行方式，线 路多分段、适度联络，分段与联络数量应 根据用户数量、负荷性质、线路长度和环 境等因素确定，每一分段用户数量控制在 10-15户或装接容量控制在2000-4000千伏 安，实际负荷电流可控制在70-120安，联 络一般设置3-4个。优先采取线路尾端联络,逐步实现对线路大支线的联络。如上图135、125、155三个断路器就是联络断路器且末 端联络形式。c）中压架空线路运行电流一般应控制在长期允许载 流量的2/3以下，预留转移负荷裕度，超过时应采 取分路措施。如上图某电源故障后，需要其他电源 转供时，只要合上某末端联络开关即可。分段开关：一般一条中压线路主干线分三段，装设两 台分段开关（负荷开关或断路器），如安装断路器 其短路保护应退出运行。如城东变：151、153是 分段开关。分支开关：支线用户数超过10户或接装容量超过 2000千伏安的支线应装设分支断路器；户数较少但 支线长度超过05千米亦可考虑装设支线断路器。断路器短路保护宜投入运行，如图171分支断路器。联络开关：两条中压线路形成“双电源单联 络”供电时应装设联络开关（负荷开关或 断路器）。如安装断路器其短路保护应退 出运行，如125、135、155联络开关。用户进线开关：用户装接容量大于等于800千伏安时应在资产分界点处装设进线断路器（断路器短路保护应投入运行）；用户装接 容量小于800千伏安时应在资产分界点处装设跌落式负荷熔断器。补充介绍1:中压架空绝缘线路验电接地环装设原则：(1)绝缘线路主线每250米；(2)耐张杆、丁字杆、十字杆、终端杆的导 线上；(3)柱上开关两侧杆塔上；(4)电缆上杆处；(5)杆上变的高压引线与主线搭接处；(6)双电源或有自备电源用户的进线杆塔上。宜采用穿刺型接地环。补充2：线路故障指示器：(1)在中压架空线路干线分段处、较大支线首段、电缆 支线首段应安装架空型故障指示器。(2)在配电室、分界室、开关箱和箱式变电站的环网柜 处配置电缆线路故障指示器，故障指示器应根据电网中 性点接地方式，具备相间短路及单相接地短路指示功能。(3)故障指示器设置原则a)安装在变电所中压架空出线第一基杆塔处。b)安装在中压出线或过渡电缆线路与架空线路连接处。c)安装在线路分段开关的负荷侧。d)安装在分支为31。基杆塔或所带用户数在210户的支线 处。在技术成熟的条件下，上述地点连同支线开关、用 户开关和支线熔断器处可同时考虑安装故障指示器。中压电缆区域网络结构：中压电缆区域根据负荷密度、供电可靠 性要求、先期采用单环或双射接线为主。远景逐步过渡到双环网接线模式或N供一备 的模式供电。在电缆区域网络中实现上述结构的接线 形式就离不开环网柜、开闭所与分支箱，这些设备在系统中起到节点、中转的作用。网格式（四电源#字型）电缆线路出线 分段 分段 出线I母线 1-CZI-CZI-IZZI-M 母线 3I联络联络母线2-izzi-1-1-1母线4出线 分段 分段 出线IN供一备模式中三供一备供电网络在配电网络图上，一般不显示每一条线 路的所有变压器、高压用户、分支线的具 体信息。主要显示每一条线路分段、联络 开关的位置和各线路之间的连接关系。所以读图应满足这样的原则：1、要正确识别网络图中各图形符号的含义；2、要分清每一条线路的电源侧与负载侧；3、要确定各线路间的连接关系；4、要理解线路上分段、联络开关设置的作用、相对位置和逻辑关系；5、分析网络图中蕴含的逻辑关系，并能掌握 其结构的特点和优缺点。四、控制回路图电动机具有自锁的正 转控制电路图：（SB2为启动按钮、SB1为停止按钮、KM为接触器线圈、KM1为接触器常开 接点、KM2为接触 器主接点）380VLI L2 L34 4 4QSKMTN系统三相四线制剩余电流动作保 护器的安装接线图其中正确的是 2 31L L LN五、二次网路图（过电流保护）1、过电流保护的工作原理：由TA1、TA3组成电流互感器组成不完全星 形接线，当系统出现短路故障时（如：L1、L2,L2、L3,L1、L 3三种情况）总有一相保护能 够动作，切除故障。若L1、L2相间发生短路时,止匕时TA1 一次侧通过短路电流。当TA1二次侧 输出的电流值大于电流继电器KA1的整定值时,保护启动，KA1动合触点闭合，此时的直流控 制电源路径为：1)“+”一KAI触点一时间继电器KT线圈一2)KT启动，经整定的延时后，KT延时动合触 点闭合；3)“+”一KT延时动合触点-KOM线圈一4)KOM启动，KOM动合触点闭合；5)“+”-KOM动合触点KS线圈-XBQF 触点-Y2T-”，6)KS启动发出跳闸信号，Y2跳闸线圈带电，使断路器跳闸，图中连接片XB作保护的投入 或退出用。上图分成三个回路：1、电流回路：KA1、KA2为电流继电器是保 护的启动元件；（只要互感器的二次电流 达到继电器的启动电流时，继电器就动作）2、保护回路：正电源到KT（时间继电器）线圈到负电源；正电源通过KT延时动合触 点到跳闸中间KOM线圈到负电源，正电源 至（JKOM接点到信号继电器到跳闸压板XB到 开关跳闸线圈Y2到负电源；3、信号回路：正电源到信号继电器KS接点 到负电源，发出信号。如下展开图：2、二次回路展开图 QSTA1OOVQFM716保护电流回路保护跳闸回路小母线熔断器直流保护回路保护启动保护延时跳闸回路-7033、反时限过流保护的展开原理图1KA1反时限过流保护的动作原理常闭式反时限过流保护（一般采用GL-15或GL-25反时限继电器）。工作原理：正常运行时，开关的跳闸线圈被反时限 过电流继电器常闭接点1KA1短接。若被保护设备发生短路时，反时限过电 流继电器开始启动，其常开接点1KA2先闭 合，常闭接点1KA1后打开，短路电流通过 跳闸线圈YA1,使开关跳闸，切除故障。常闭式反时限过电流保护的特点：接线简单，动作可靠，其常闭接点KA1 是在常开接点KA2闭合后才打开，因此不容 易引起接点烧坏，但跳闸线圈需要承受短 路电流。GL-15继电器，具有一对常开与一对常 闭接点，接点容量大，其常闭接点能在电 流互感器二次侧阻抗不大于4.5Q、电流不 大于150A时断开分流。三段式电流保护展开原理图KAI KA3 KA5TAa控制电源小理线 熔断器工工段电流工II段电流工段电流跳闸回路二次回路展开图的识读方法：1）先交流电流回路，交流电压回路；后直流回路；再信号回路。2）每个回路内各行的排列顺序：对交流回路按a、b、c相序排列；对直流回路按保护动作的顺序自上而下 排列;3）每一行中各元件（继电器的线圈触点 等）从上而下，从左至右动作顺序排列。五、安装接线图是加工配电盘和现场施工中不可缺少的图 纸，也是运行、试验和检修的主要图纸，安 装接线图通常包括配电盘面图及盘后接线图 两部分，盘面布置图是用来决定各设备元件 在盘面的排列和安装位置，因此要注有各元 件间的距离尺寸，以便于盘面加工，而盘后 接线图则是安装配线的依据，除了回路及元 件编号必须与展开图完全对应外，在端子标 号头上也要有更具体的编号，说明端子的接 线由那里来到那里去，此外为了便于配电盘 外的接线，还需要在端子排上画出至各安装 单位的控制电缆去向。在施工前应根据原理接线图和展开图对 安装接线图进行全面核对，以免安装后出 现问题。安装图中的元件编号与原理图或展开图 的编号完全对应，接线端子采用“相对编 号法”。如甲、乙两设备端子要连接起来,那么在甲设备的端子上标写它所连接的乙 设备的端子号，在乙设备的端子上标写甲 设备的端子号，即两个设备的端子上的编 号相对应。相对编号法应对每个设备进行标注厂同型设备的顺序号设备的文字符号安装单位编号同安装单位的设备独序号过电流保护交流电流回路展开图TA1-PA-A411TA2 PA-C411KA1KA2上图为交流电流回路交流网路安装图根据三段式电流保护的原理图:1、画出三段式电流保护的展开原理图2、画出电流回路的背面接图线路短路的三段式电流保护装置的 原理图I信号TAa KAI KA3 KA5交流电流回路FU1控制电港小图线 熔断器I段电流II段电流III段电流跳闸回路电流互感器到端子排回路:至盘母线11 1A411111TA an-2T _.C4112TAc口22Z4113TTA an724 I11+Wc5-We6111 i-6端子排到电流继电器回路:直流正电源到中间继电器的线圈回路:柜顶直流小号筏+Wc-Wc七、电缆配置图（表）控制室i 一 值班定江：点划线框表示电缆沟电压主变压 器电缆配置图或电缆配置表主要表示单元 之间外部电缆的配置情况，一般只表示出 电缆的种类，也可表示出电缆的路径、敷 设方式等，它是计划敷设电缆工程的基本 依据。在配置图上，各单元的图形符号用 实线围框表示，各单元的项目代号一般用 位置代号表示。电缆配置表一般包括线缆 号、线缆类型、连接点的项目（位置）代号及 其他说明等。
