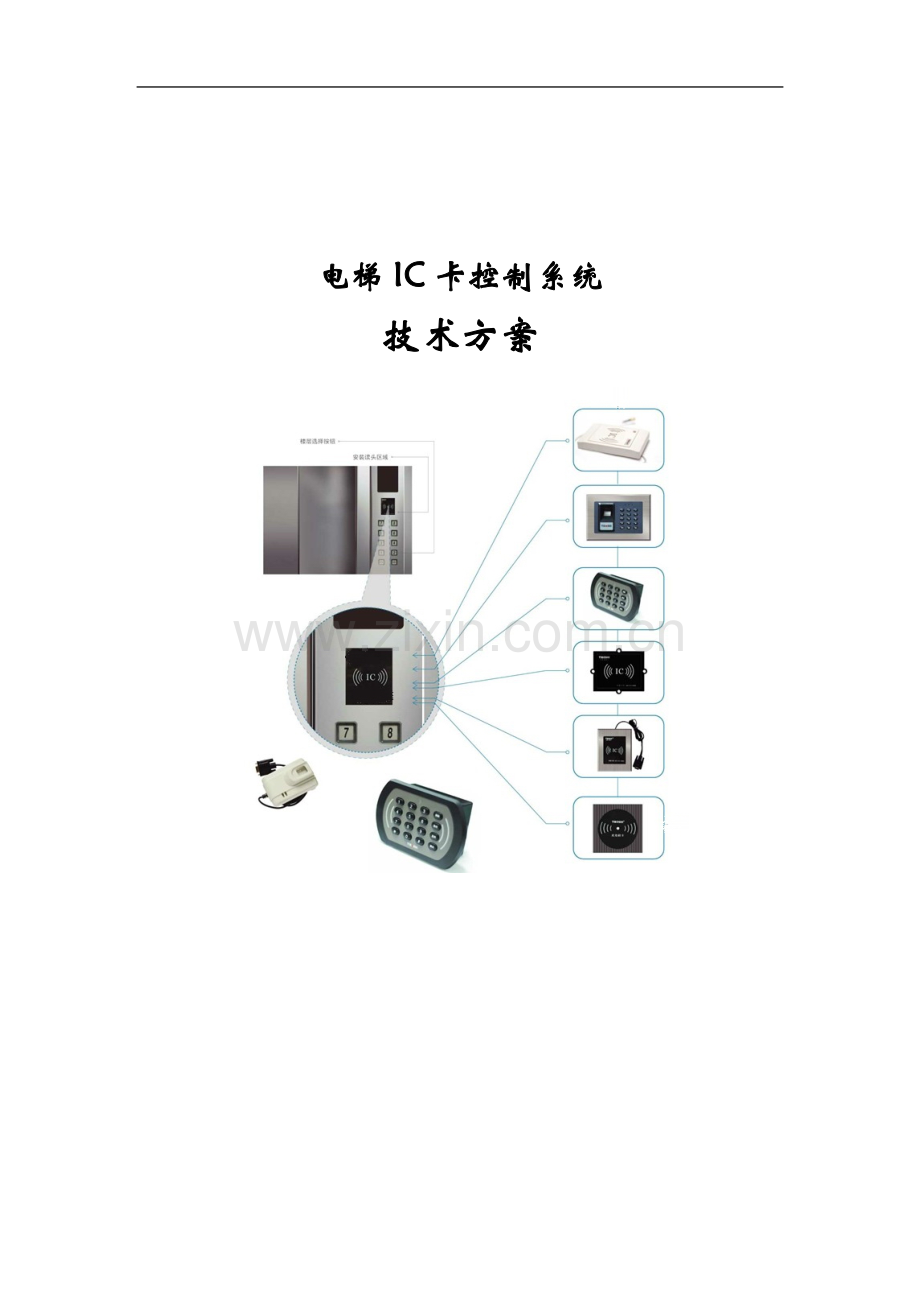

电梯IC卡控制系统
技术方案

一、 电梯IC卡智能管理系统简介

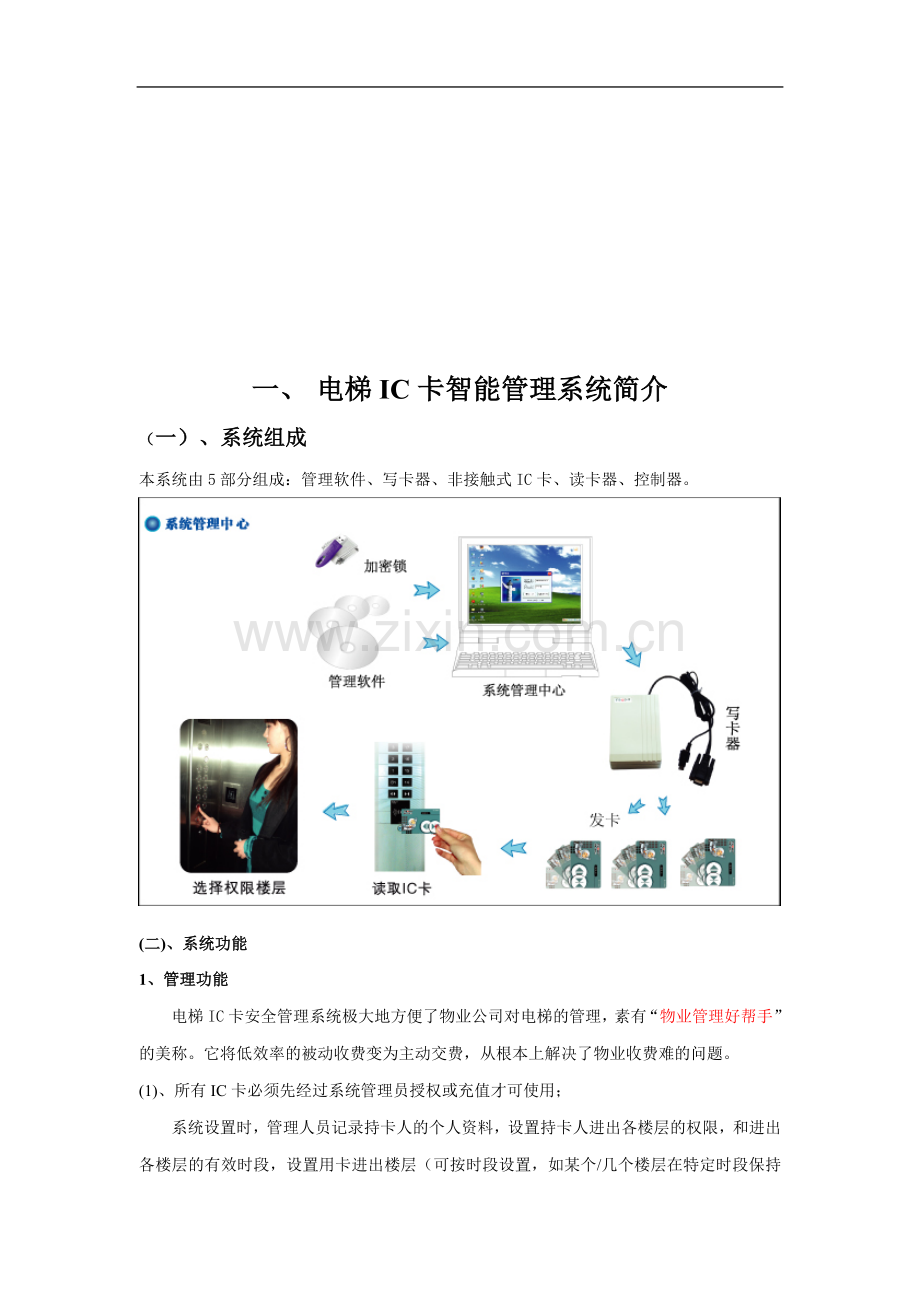

（一）、系统组成
本系统由5部分组成：管理软件、写卡器、非接触式IC卡、读卡器、控制器。

(二)、系统功能
1、管理功能
电梯IC卡安全管理系统极大地方便了物业公司对电梯的管理，素有“物业管理好帮手”的美称。它将低效率的被动收费变为主动交费，从根本上解决了物业收费难的问题。
(1)、所有IC卡必须先经过系统管理员授权或充值才可使用；
系统设置时，管理人员记录持卡人的个人资料，设置持卡人进出各楼层的权限，和进出各楼层的有效时段，设置用卡进出楼层（可按时段设置，如某个/几个楼层在特定时段保持通行状态，或某个/几个楼层在某一时段只凭卡进入等），IC卡可设置成收费或不收费，设置成收费后，使用IC卡前，必须在卡中预存入一定的金额，方可刷卡乘梯，卡中金额不足时刷卡无效。
(2)、可根据需要随意设定IC卡权限；
IC卡可以设定全层卡和单层权限卡，用户可根据需要设置到某一个楼层或多个楼层。
A、单层卡功能：用户刷卡乘梯时，可以实现刷卡直达指定某一楼层而无需手动选择。
B、多层卡功能：用户使用卡时，有多个楼层可供选择，可以选择到达目标楼层。
（3）、乘梯时需先刷卡后使用，无卡或无权限人员无法使用电梯，可有效节能，同时也间接保障了住户的人身和财产安全。
（A）刷卡直达所在楼层，无卡人员即使进入电梯，按钮也无效，控制了闲杂人员随意乘梯，从而节约大量电费。
（B）有效地控制了外来人员（无卡或无权限人员）的随意进出，从而保证业主的人身财产安全。
（4）、用户刷卡呼梯时，轿箱内的IC卡主控制器将根据IC卡中已设置的授权楼层信息直接导通相应楼层按钮，其他楼层按钮无效，能有效地防止儿童在电梯内玩耍、嬉戏、追逐、打闹，增强安全管理；
（5）、独有的黑名单锁定功能，防止卡片遗失后被他人非法使用；
IC卡一旦遗失，可立即到管理中心挂失，则原卡失效，待用户重新办卡使用。这样就屏蔽了其他非法人员的使用。
（6）、具有时间设定功能。
遇节假日电梯使用频率较高时，可自行设定多个时间段的系统开启或关闭（系统关闭后即可不用刷卡自由使用电梯）；例如春节期间为方便朋友之间的拜年，可以将系统关闭，待这段时间过后，重新启动系统。
（7）、具有系统存储记录功能
系统存储记录每次成功刷卡使用电梯时的相关信息（包括使用者卡号、使用时间、所使用的电梯代号、所到达的楼层等信息），以作统计、打印、存档、查询；
系统主控模块和管理主机对系统中每个发生的事件都有详细记录，如每次电梯的上下情况、卡的编号、报警输入的原因和位置等。这些记录信息在一定条件下可以共享，作为原始数据提供给其它相关系统，具有良好的兼容性。
电梯IC卡管理系统的出现，为物业管理提供了无可比拟的便利，其周到便捷的功能特质，是现代高效管理的体现。
2、收费功能
目前，电梯收费的原则大多是住户均摊，因此大部分业主的意见认为应该多用多掏费、少用少掏费。起始层住户不使用电梯，不购卡不必交电梯使用费，但必须交纳基础费（年检费加保养费等）。而对其它楼层也可以实行按楼层细分收费标准，电梯费按照楼层高低收取不同的费用。以往这种收费方式在实际操作中难度很大。天闰电梯IC卡收费及管理系统的问世则能很轻松地解决这一难题，这时物业公司可以根据具体情况按层、按次收费，也可以分层分次、按时按段收费，做到人手一卡，先交费后使用，公平合理。

A、按月收费方式：
  本系统有类似于公交IC卡功能，对住户使用电梯实行刷卡收费。发给用户的每张IC卡，都有相应的使用权限，即通过物业公司对IC卡进行设置，住户持有效的IC卡，在有效的时间内可以使用IC卡到达自己的楼层，或其他共用楼层。物业公司可以根据IC卡限时、限层、限次的特点，自行设置来进行收费管理。如：一个住在三楼的用户，管理中心规定每月应交30元电梯使用费，该用户于1月1日交给物业公司90元该项费用，则物业公司可将该用户所用的IC卡设为1月1日到4月1日为有效卡，则该用户到4月2日如果未到物业公司去交纳4月（即第4个月）的电梯使用费，则该张卡将自动转为无效，如果该用户继续到物业公司去交纳30元该项费用，则物业公司将通过IC卡使用延期，将该卡的有效使用期限延长至5月1日。
B、按次收费方式：
    物业公司也可进行分层分次收费管理。比如：二楼到八楼收费标准为0.05元/次，以后每增加一层加收0.01元/次，依次类推，用户每使用一次电梯按规定收费标准进行刷卡收费，这样，实现了多使用多交费，少使用少交费的收费管理模式，使收费更趋合理化。IC卡需要先充值后使用，当卡内余额不足未进行充值时，该卡无效。
注：以上的管理及收费功能都可以在软件中轻松设置实现!
3、系统分类
（1）外呼控制型
优点：读卡器安装在电梯轿厢外部，乘梯人需在梯外刷卡，能够使无卡人员无法进入电梯轿箱，起到安全节能的目的，且价位低于其它型号；
缺点：在需要严格管理的情况下，电梯能够到达的每一楼层都需要加装读卡器，读卡器的安装数量较多，综合投入较大。

使用演示：

（2）内呼控制型
优点：读卡器安装在电梯轿厢内部，每部电梯只需安装一台读卡器，综合投入成本较低，同时具有单次收费和权限管理的双重功能。
缺点：无法控制无卡人员进入轿箱。
补漏方法：可在低楼层，如1、2、3层加装外呼控制器，可有效防止无卡人员任意进入轿厢，毕竟，步行到4楼再乘坐电梯的情况很少。

1、 经济型：实现楼层的粗放式管理，持卡人刷卡后可按键选择到达任意楼层， 适合小区内业主之间互相熟识的较多，互相串门情况较多的社区使用，如城中村改造、回迁楼、单位宿舍楼等，弊端在于无法有效控制楼内的“租住户”，尤其是这种城中村改造房，一般人家都会有2-3套房子，这些空余房子大多会出租给商务办公用，这样就造成了楼区的混乱情况，不建议采用这种方式；使用演示：

2、 标准型A：实现楼层的精细化管理，业主刷卡后按键选择权限楼层（权限楼层可为单一楼层，也可为多个楼层），其他无权限楼层，按键无效。保证了各个楼层之间的私密性和安全性，适合纯商品楼房使用，业主与业主之间互不认识，互不来往，如果是城中村改造楼，可每家每户人手一张单层权限卡，并且每户发放一张串门卡（此卡可乘坐任意电梯到达任意楼层），但对租住户不发放此串门卡，这样，既方便了居民的使用，又保证了楼区的安全有序；
使用演示：

标准型B：实现楼层的精细化管理，与标准型A的区别在于：业主刷卡后自动到达所住楼层，不需再按键选层；
使用演示：

3、 豪华型：在标准型的基础上加装了访客系统，实现了与楼宇对讲系统的联动功能，极好的解决了客人来访时的乘梯问题，适合高档住宅社区使用，极大的提升了社区品质，在保证楼区安全的同时，不改变业主原有的生活方式。
访客乘梯使用演示：

三、非接触式IC卡介绍

技术参数：
1、容量为8K位EEPROM
2、分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位
3、每个扇区有独立的一组密码及访问控制
4、每张卡有唯一序列号，为32位
5、具有防冲突机制，支持多卡操作
6、无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
7、数据保存期为10年，可改写10万次，读无限次
8、工作温度：-20℃~50℃(温度为90%)
9、工作频率：13.56MHZ
10、通信速率：106KBPS
11、读写距离：5--10mm以内（与读写器有关）

滴胶卡/水晶卡：

异形卡/钥匙扣：

印刷卡/白卡：

四、系统原理图

内呼控制原理图

控制系统接线图

安装后效果图
