输电电缆实操题(高级作业师).doc

资源描述

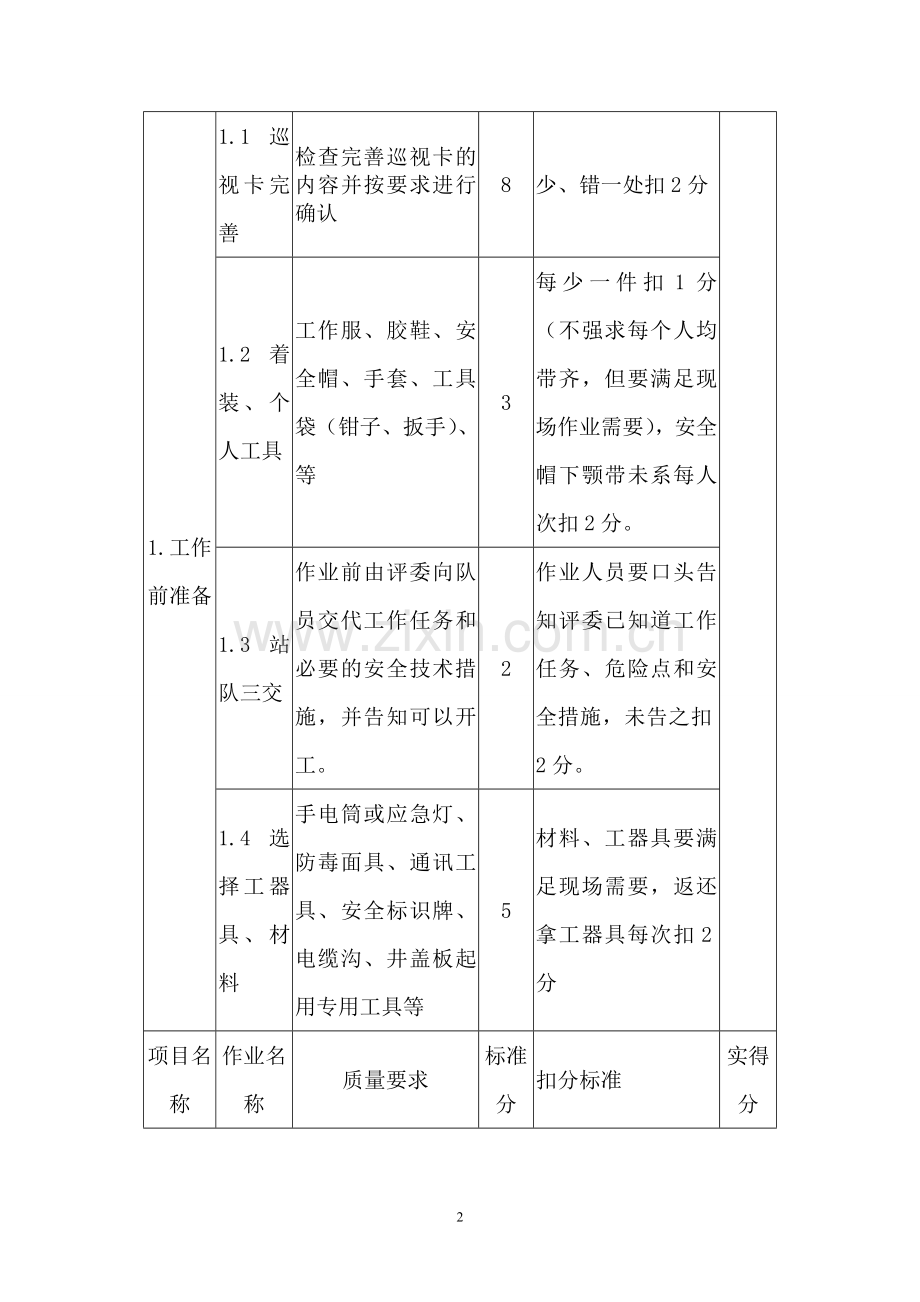

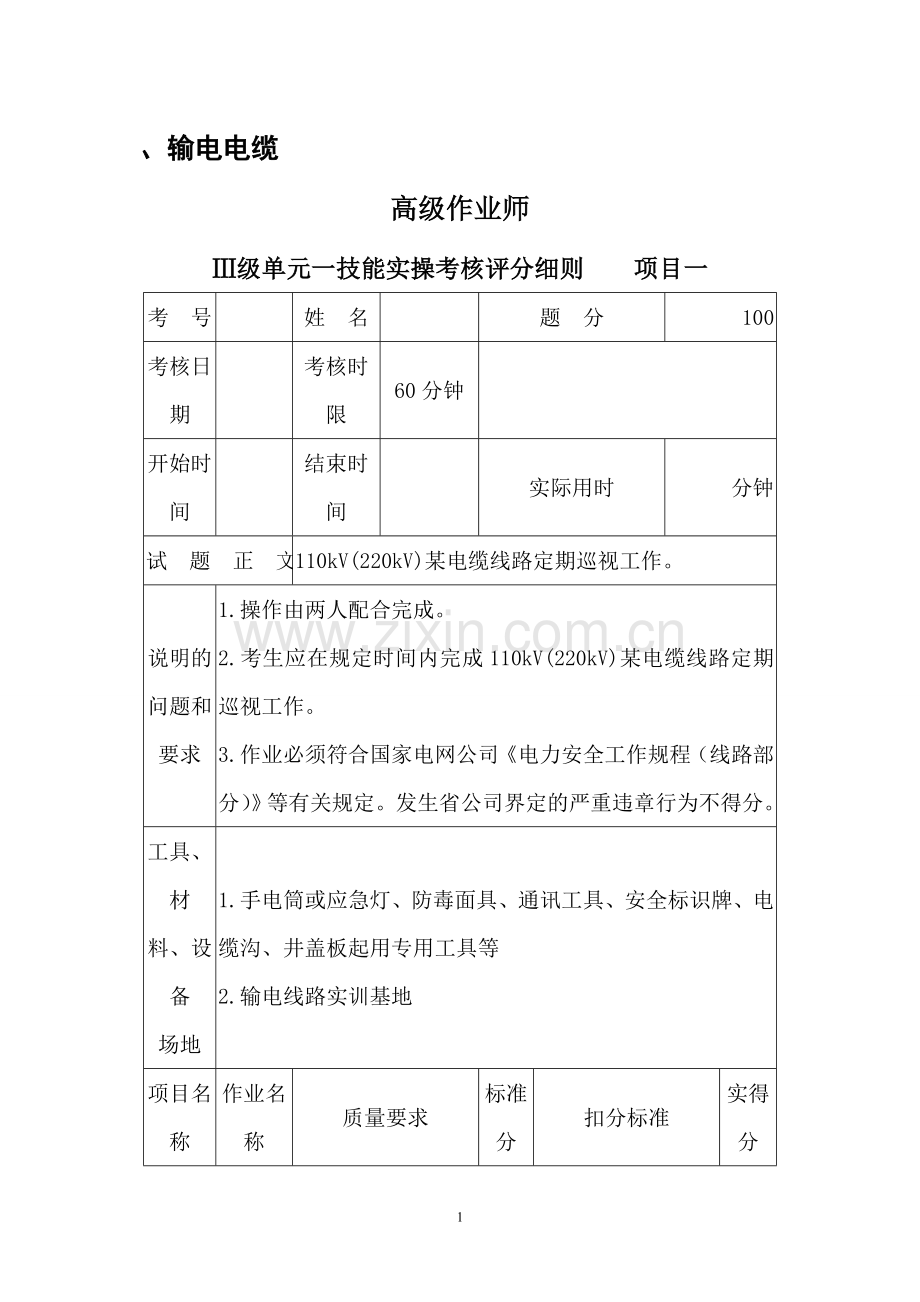

、输电电缆高级作业师 Ⅲ级单元一技能实操考核评分细则项目一考号姓名题分 100 考核日期考核时限 60分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆线路定期巡视工作。说明的问题和要求 1.操作由两人配合完成。 2.考生应在规定时间内完成110kV(220kV)某电缆线路定期巡视工作。 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.手电筒或应急灯、防毒面具、通讯工具、安全标识牌、电缆沟、井盖板起用专用工具等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1巡视卡完善检查完善巡视卡的内容并按要求进行确认 8 少、错一处扣2分 1.2着装、个人工具工作服、胶鞋、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.3站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头告知评委已知道工作任务、危险点和安全措施，未告之扣2分。 1.4选择工器具、材料手电筒或应急灯、防毒面具、通讯工具、安全标识牌、电缆沟、井盖板起用专用工具等 5 材料、工器具要满足现场需要，返还拿工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.电缆终端头巡视 2.1终端接点巡视到位 2 巡视不到位全扣 2.2终端头套管巡视到位 2 巡视不到位全扣 2.3终端头法兰盘巡视到位 2 巡视不到位全扣 2.4终端头密封件巡视到位 2 巡视不到位全扣 2.5终端头接地巡视到位 2 巡视不到位全扣 2.6终端头金属部件巡视到位 2 巡视不到位全扣 2.7终端头电缆巡视到位 2 巡视不到位全扣 2.8电缆户外终端巡视到位 2 巡视不到位全扣 3.绝缘中间接头巡视 3.1外观检查巡视到位 2 巡视不到位全扣 3.2防火措施巡视到位 2 巡视不到位全扣 3.3标识清晰巡视到位 2 巡视不到位全扣 3.4金属屏蔽换位同轴电缆巡视到位 2 巡视不到位全扣 3.5金属屏蔽换位箱巡视到位 2 巡视不到位全扣 3.6接地装置巡视到位 2 巡视不到位全扣 4.电缆沟、管及电缆线路巡视检查 4.1电缆沟盖板巡视到位 2 巡视不到位全扣 4.2电缆沟、管巡视到位 2 巡视不到位全扣 4.3工作井巡视到位 2 巡视不到位全扣 4.4周边环境巡视到位 2 巡视不到位全扣 4.5电缆巡视到位 2 巡视不到位全扣 4.6沿线场地情况巡视到位 2 巡视不到位全扣 4.7支架、接地系统巡视到位 2 巡视不到位全扣 5.电缆隧道及电缆巡视检查 5.1电缆隧道内设施巡视到位 2 巡视不到位全扣 5.2隧道内电缆巡视到位 2 巡视不到位全扣 5.3隧道内接头及接地装置巡视到位 2 巡视不到位全扣 5.4隧道电缆固定金具巡视到位 2 巡视不到位全扣 5.5隧道竖井巡视到位 2 巡视不到位全扣 6.安措及闭环 6.1现场安全措施执行现场安全措施 6 防范措施执行不到位每处扣2分 6.2缺陷上报 5 少汇报一处扣2分，不汇报全扣 6.3巡视卡票面情况巡视卡面整洁，无涂改，无漏填 5 错一处扣2-5分，签字、打勾不完整、规范，一处扣2分，涂改一处扣2分，脏污、破损扣2-4分项目名称作业名称质量要求标准分扣分标准实得分 7.工作终结 7.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具复原凌乱扣1分。 7.2汇报终结向评委汇报工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 8.其他 8.1文明生产语言文明 3 语言不文明每次扣1分 8.2时间按时完成 10 作业时间到达60分钟后，超过10分钟评委立即停止作业人员作业，且每超过2分钟扣1分直至10分扣完。 9.现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目二考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆线预防性试验说明的问题和要求 1.操作由两人配合完成。 2.考生应在规定时间内完成110kV(220kV)某电缆线预防性试验。 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电子兆欧表、温湿度计、安全围栏、试验引线及地线、绝缘手套、验电器、接地线、钳型接地电阻测试仪等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、工作胶鞋、安全帽、皮插、手套、钢丝钳、扳手、工具袋、 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头告知评委已知道工作任务、危险点和安全措施，未告之扣2分。 1.3选择工器具、材料工器具：电子兆欧表1台、温湿度计1台、安全围栏1付、试验引线及地线1套、绝缘手套1付、验电器1个、接地线2付、钳型接地电阻测试仪1台 5 工器具要满足现场需要，返还拿工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.电缆试验 2.1设置安措按规定做好安措，装设围栏和警示牌 10 未按要求做好安措全扣，围栏设置、警示牌设置不合理扣2分 2.2主绝缘电阻测量绝缘电阻 ①用5000v兆欧表测量电缆绝缘电阻，1min，记录绝缘电阻值；②用接地线对被试电缆三相进行充分放电 10 测量方法不正确扣2分每处；测量结果有误扣5分。 2.3吸收比的测量 ①用5000v兆欧表测量电缆绝缘电阻，15s、1min，记录绝缘电阻之间的比值；②用接地线对被试电缆三相进行充分放电 10 测量方法不正确扣2分每处；测量结果有误扣5分。 2.4外护套绝缘电阻的测量 ①用500v兆欧表测量电缆绝缘电阻，1min，记录绝缘电阻值；②用接地线对被试电缆外护套进行充分放电 10 测量方法不正确扣2分每处；测量结果有误扣5分。 2.5交叉互联箱绝缘电阻的测量 ①用1000v兆欧表测量交叉互联箱绝缘电阻，1min，记录绝缘电阻值；②测量后对试品充分放电 10 测量方法不正确扣2分每处；测量结果有误扣5分。 2.6设备复原 ①拆除试验临时电源接线；②将被试设备接线恢复正常；③拆除设置的安措。 10 未拆除每项扣2分。项目名称作业名称质量要求标准分扣分标准实得分 3.工作终结 3.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具、材料复原凌乱扣1分。 3.2汇报终结向评委汇报试验结果，申请工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 4.其他 4.1文明生产语言文明 3 语言不文明每次扣1分 4.2时间按时完成 10 作业时间到达120分钟后，超过20分钟评委立即停止作业人员作业，且每超过1分钟扣1分直至10分扣完。 5. 现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目三考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆线PE外护层故障查找作业说明的问题和要求 1.操作由四人配合完成。 2.考生应在规定时间内完成110kV(220kV)某电缆线PE外护层故障查找作业。 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电缆故障测试车1台、电缆故障定位仪1台、发电机1台、试验用电源线、万用表、验电器、绝缘摇表、绝缘靴、照明灯具或应急灯、绝缘靴、接地线等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、胶鞋、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头回复评委已知道工作任务、危险点和安全措施，并告之已在工作票和作业指导书上签字，未告之扣2分。 1.3选择工器具、材料工器具：电缆故障测试车1台、电缆故障定位仪1台、发电机1台、试验用电源线100m、万用表1台、验电器1付、绝缘摇表1台、绝缘靴2双、照明灯具或应急灯2台、绝缘手套1双、接地线2付等 5 材料、工器具要满足现场需要，返还拿材料、工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.故障查找 2.1设置安措按规定做好安措，装设围栏和警示牌 5 未按要求做好安措全扣，围栏设置、警示牌设置不合理扣2分 2.2确认故障电缆线路 ①确认故障电缆线路名称及相位；②全线巡视，检查电缆线路有无外破现象或明显故障点；③如未发现明显的故障点，再进行下步程序 5 未核对线路名称及相位全扣，巡视不到位每处扣1分 2.3准备试验电源 ①工作现场设置安全遮栏，防止闲杂人员进入；②就近取用试验检测所需的低压电源（220V）或装设发电机；③取用试验检测所需的低压电源（220kV）前，必须使用验电笔进行验电，然后用万用表或电压表测量电压值，并有专人监护 5 操作不正确每处扣1分 2.4将故障电缆放电并隔离 ①将故障电缆放电并接地 ②工作负责人监督拆除故障电缆两端与其它设备的全部电气连线，不得损伤电缆终端和其它电气设备 5 操作不正确每处扣1分 2.5故障相PE层电阻的精确测量将1#～17#接头井盖板分段打开直接接地盒，保护接地盒引线解除，使用兆欧表或万用表分段测量每段电缆PE层的绝缘电阻值并仔细检查电缆外护层外观，缩小故障测寻范围，初步判断故障的性质并做好检查试验记录 5 操作不正确每处扣1分 2.6电缆PE层故障测距 ①首先使用兆欧表或万用表测量故障电缆的绝缘电阻值，并仔细检查电缆线芯的连续性，初步分析判断故障的性质并做好检查试验记录；②如果故障电缆对地电阻小于200 Ω，则是低阻故障；③如果故障电缆对地电阻大于200 Ω，则是高阻故障；④如果故障电缆是低阻与断线故障，可用校正仪器测量波速的方法，检查导体的连续性 5 操作不正确每处扣1分 2.7冲闪法粗测 ①如果对电缆加直流高压时，发现电流表指示较大，直流高压加不上说明故障点泄漏大，故障点电阻不很高，要采用冲击高压闪络法（简称冲闪法）测距；②测试接线基本与直闪法相同，不同之处只是在高压试验设备与电缆导体之间串入一球形间隙G；③电缆故障点没击穿时，电流表指针摆动较小；故障点击穿时，电流表指针摆动范围较大；④升压前必须先调好仪器“工作方式”置于“单次”；⑤工作接地必须和保护接地分开 5 操作不正确每处扣1分 2.8分析粗测数据，确定故障点大概距离 ①将测量结果打印、记录；②如果有必要，可在电缆的对端再测量一次，将两端测量的数据进行分析比较，以便得出正确的结论；③测量的波形和数据要由故障分析人员经过综合分析判断 5 操作不正确每处扣1分 2.9声测放电精确定点确定故障点大概距离 ①正确连接电缆测试线，高压信号发生器设备，检查高压调整旋钮是否在零位置，检查安全措施齐备，工作负责人命令开始升压放电；②一组人员沿电缆路径在粗测的范围内对故障点进行精确定点，另一组人员在放电现场。两组人员保持通讯畅通，确保故障现场、定点人员能够接收到有效信号；③球间隙放电时间间隔一般取2～5s一次，放电太快，试验设备容易损坏，放电太慢则不容易区别外界干扰，放电时间一般靠改变电压和电容量的大小来确定；④定点人员和操作高压设备人员应通过通讯工具等手段保持联络，可以方便地控制高压设备的开、停以及间隙放电时间间隔，有利于排除环境噪声干扰，缩短故障定点时间，必要时可在夜深人静时进行声测定点；⑤作业人员沿电缆路径仔细听探故障点的位置，发现地面有明显振动且声音最大处即为故障点的实际位置，用通讯工具通知停止声测放电，将电缆充分放电；声测人员必须始终在放电现场，加压人员监视放电电压的大小，防止试验设备发热，造成设备损坏；⑥放电完毕，高压旋钮回零，拉开试验电源的刀闸，使用放电棒渐进、缓慢靠近加压端试验设备及电缆，对电缆进行充分放电并挂上接地线 10 操作不正确每处扣1分，未查处故障点全扣 2.10设备复原 ①拆除试验临时电源接线；②将被试设备接线恢复正常；③拆除设置的安措。 5 未拆除每项扣2分。项目名称作业名称质量要求标准分扣分标准实得分 3.工作终结 3.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具、材料复原凌乱扣1分。 4.2汇报终结向评委汇报查找结合，申请工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 5.其他 5.1文明生产语言文明 3 语言不文明每次扣1分 5.2时间按时完成 10 作业时间到达120分钟后，超过20分钟评委立即停止作业人员作业，且每超过1分钟扣1分直至10分扣完。 6. 现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目四考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆线氧化锌避雷器交接和预防性试验说明的问题和要求 1.操作由二人配合完成。 2.考生应在规定时间内完成110kV(220kV)某电缆线氧化锌避雷器交接和预防性试验。 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电子兆欧表1台、温湿度计1支、安全围栏1付、试验引线、地线、绝缘手套、直流发生器1台、放电计数器测试仪1台、验电器1台等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头回复评委已知道工作任务、危险点和安全措施，并告之已在工作票和作业指导书上签字，未告之扣2分。 1.3选择工器具、材料工器具：电子兆欧表1台、温湿度计1支、安全围栏1付、试验引线、地线、绝缘手套、直流发生器1台、放电计数器测试仪1台、验电器1台等 5 材料、工器具要满足现场需要，返还拿材料、工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.试验过程 2.1设置安措按规定做好安措，装设围栏和警示牌 5 未按要求做好安措全扣，围栏设置、警示牌设置不合理扣2分 2.2测量绝缘电阻 ①用兆欧表测量避雷器两极绝缘电阻，1min，记录绝缘电阻值；②用接地线对避雷器两极充分放电 10 测量不规范，每处扣2分 2.3直流1mA电压U1mA及0.75 U1mA 下的泄漏电流测量 ①将避雷器瓷套表面擦拭干净；②采用高压直流发生器进行试验，泄漏电流应该在高压侧读表，测量电流的导线应使用屏蔽线；③升压，在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，此时应放慢升压速度，在电流达到1mA时，读取电压值U1mA后，降压至零；④计算0.75 倍U1mA值；⑤升压至0.75 U1mA 电压，测量泄漏电流的大小；⑥降压至零，断开试验电源；⑦待电压表指示基本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线 25 测量不规范，每处扣2分 2.4底座绝缘电阻用兆欧表测量避雷器底座绝缘电阻，1min 5 操作不正确每处扣1分 2.5放电计数器动作检查采用放电计数测试仪检查计数器动作情况，重复10次 10 每少一次扣1分 2.6设备复原 ①拆除试验临时电源接线；②将被试设备接线恢复正常；③拆除设置的安措。 5 未拆除每项扣2分。项目名称作业名称质量要求标准分扣分标准实得分 3.工作终结 3.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具、材料复原凌乱扣1分。 3.2汇报终结向评委汇报工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 4.其他 4.1文明生产语言文明 3 语言不文明每次扣1分 4.2时间按时完成 10 作业时间到达120分钟后，超过20分钟评委立即停止作业人员作业，且每超过1分钟扣1分直至10分扣完。 5.现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目五考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆线绝缘中间接头制作作业说明的问题和要求 1.操作由二人配合完成。 2.考生应在规定时间内完成110kV(220kV) 某电缆线绝缘中间接头制作作业。 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电锯、液压接钳、电缆刀、钢丝钳、手锤、活动扳手、游标卡尺、手动锯工、卷尺、钢尺、液化气枪、鲤鱼钳、兆欧表、锉刀、剪刀、钢丝刷、平口起子、电烙铁、玻璃、电缆剥削器、电缆校直设备、电缆加热器、发电机、内六角扳手、力矩扳手、温湿度表、手动葫芦、梅花起子等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头回复评委已知道工作任务、危险点和安全措施，未复述扣2分。 1.3选择工器具、材料 ①材料：电缆绝缘中间接头附件、液化气罐、砂纸、清洁布；②工器具：电锯、液压接钳、电缆刀、钢丝钳、手锤、活动扳手、游标卡尺、手动锯工、卷尺、钢尺、液化气枪、鲤鱼钳、兆欧表、锉刀、剪刀、钢丝刷、平口起子、电烙铁、玻璃、电缆剥削器、电缆校直设备、电缆加热器、发电机、内六角扳手、力矩扳手、温湿度表、手动葫芦、梅花起子等 5 材料、工器具要满足现场需要，返还拿材料、工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.制作过程 2.1设置安措按规定做好安措，装设围栏和警示牌 5 未按要求做好安措全扣，围栏设置、警示牌设置不合理扣2分 2.2场地准备保持现场干净卫生；对电缆和整体预制橡胶绝缘件进行清洁和干燥；装接头之前仔细检查电缆绝缘表面是否光滑平整、零部件是否全部套入、尺寸是否准确，标记是否做对 5 场地清理不符合要求，每处扣1分 2.3电缆处理 1.将电缆放置于最终位置，将电缆切断；2.将电缆一端的外护套去掉980mm、电缆另一端去掉500mm，露出金属护套；将两根电缆自外护套断口以下260-280mm的石墨层去掉；3.将电缆一端的金属护套去掉890mm、电缆另一端去掉410mm，露出半导电缓冲层，并将金属护套末端胀成喇叭口且倒圆；分别将14根35mm2铜编织线（第一电缆焊7根）的一端用扎线扎紧在两电缆金属护套上，并将扎紧处焊牢；4.在电缆的半导电缓冲层上绕包加热带，对其进行75-80℃历时3小时的连续加热，以消除电缆的机械应力；5.待冷却后将两电缆金属护套末端以上的全部半导电缓冲层去掉；6.将电缆一端和电缆另一端端头的半导电层去掉300+3-2mm，露出绝缘层；7.将电缆一端和电缆另一端剥出线芯83-85mm；8.将两电缆上的半导电层末端加工成一长约20-30mm的斜坡，并用砂带打磨斜坡使其与绝缘层平滑过渡。先后用#120、#240、#320及#600砂带将电缆绝缘层打磨抛光；9.用清洁巾把两根电缆的绝缘层和半导电层清洁干净，吹风吹干，最后在其上绕包一层保鲜膜。在电缆导体上绕包一层PVC胶粘带。下70mm处，并用锡焊牢 15 操作不规范，每处扣2分 2.4套装零部件 1.将热缩管、铜保护壳、密封圈、环氧绝缘圈（仅绝缘接头）套在电缆上；2.在电缆一端适当位置安装定位夹。去掉保鲜膜，在电缆一端的绝缘表面、半导电表面涂上一层硅油之后，将已用无水乙醇（酒精）清洁并吹干的整体预制橡胶绝缘件内表面涂硅油，通过专用工具使整体预制橡胶绝缘件徐徐套入电缆一端，至电缆导体完全露出后卸下专用工具，用保钱膜临时保护 5 操作不规范，每处扣2分 2.5压接连接管 1.去掉临时保护带，露出电缆一端导体；2.先绕包临时保护膜以防铜屑等掉到电缆绝缘层上；3.用120#砂带打磨两电缆导体表面清除氧化膜，清洁吹干后套上连接管，确定导体插接到位后铜连接管外径的尺寸选取适当的压模进行压接；压接后量取两绝缘间距L，其值应不超过210mm。锉掉连接管上的锐边毛刺并清洁吹干后去掉临时保护膜 5 操作不正确每处扣1分 2.6安装均压套 1.把两块均压套扣在已压接好的连接管上，再在其中部凹缺处绕上弹簧抱箍，最后在弹簧上绕两层PVC胶粘带；2.作定位标记：量取套上电缆一端上的整体预制橡胶绝缘件的长度K，从L中心起向电缆另一端方向最取K/2，作一定位标记；3.去掉临时保鲜膜，将电缆另一端的绝缘层表面清洁吹干后，在均压套的外表面与电缆另一端的绝缘层表面涂上一层硅油 5 操作不规范，每处扣1分 2.7装配应力锥按3-2方法将整体预制橡胶绝缘件拉到电缆另一端，其端部与定位标记齐平 5 每少一次扣1分 2.8装配附件 1.在整体预制橡胶绝缘件的两端绕两层防水带以加强密封，然后从两电缆的金属屏蔽层端头开始绕一层半导电自粘带到整体预制橡胶绝缘件两端应力锥处，并用半导电自粘带将两应力锥处的台阶填平；2.绕铜带、铜网带： A.绝缘接头的处理：从电缆另一端的金属屏蔽层开始先绕一层铅带，再在铅带上绕一层铜网带直到整体预制橡胶绝缘件另一端的绝缘止，并用铜扎线扎紧，交叉处及金属屏蔽层上用锡焊牢。从电缆一端的金属屏蔽层上开始先绕一层铜带再在铜带上绕一层铜网带直到整体预制橡胶绝缘件端头的应力锥止，然后将铜扎线交骧扎紧在铜网带上，交叉处及金属屏蔽层上用锡焊牢。金属带与金属屏蔽层搭接20mm左右。然后在整体预制橡胶绝缘件的绝缘段上绕6-8层DJ-30自粘绝缘带，B.直通接头的处理：从电缆另一端的金属屏蔽层开始先绕一层铜带再在铜带上绕一层铜网带直到整体预制橡胶绝缘件另一端的电缆一端的金属屏蔽层止，并用铜扎线扎紧，交叉处及金属屏蔽层上用锡焊牢。金属带与金属屏蔽层搭接20mm左右；3.在两金属护套上距其末端约30mm处包绕橡胶带或填充带，直到外径接近铜保护壳端口内径止。A.绝缘接头的处理：将环氧绝缘圈中心移至中心处，将两只密封圈涂上RTV硅胶分别置于铜保护壳的法兰槽内，用螺栓将两铜保护壳坚固在环氧绝缘圈上。 10 操作不规范，每处扣1分 2.8装配附件 B.直通接头的处理：将两铜保护壳移到中心处，装配好密封圈，用螺栓将两铜保护壳坚固在一起。4.将35mm2的铜纺织带两端分别反折向上，用铜线捆扎于尾管末端并用锡焊牢，然后在铜保护壳与电缆外护套间抹上环氧泥；5.半叠包防水带2层于铜扎线与环氧泥上，并盖住护套50mm；6.将小热缩管套到尾管包扎处，加热使其收缩，热缩管至少盖过电缆护套50mm，另一端盖过尾管上的热缩管；7.将已混合好的树脂（8016树脂胶）浇入铜保护壳，直到浇满为止，将法兰上的螺栓头用填充胶或环氧泥填平，在两法兰（绝缘接头含环氧绝缘圈，下同）上绕5-6层自粘性橡胶绝缘带，将一根大热缩管套到接头中心位置加热使其收缩，在两法兰上的热缩管外绕3-4层PVC胶带以使热缩管与两法兰良好贴合，热缩管必须盖过两法兰或将铜保护壳盖住，热缩管的端头用防水带包绕2-3层以加强密封 10 操作不规范，每处扣1分 2.9设备复原 ①拆除设置的安措；②将被试设备接线恢复正常。 5 未拆除每项扣2分。项目名称作业名称质量要求标准分扣分标准实得分 3.工作终结 3.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具、材料复原凌乱扣1分。 3.2汇报终结向评委汇报工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 4.其他 4.1文明生产语言文明 3 语言不文明每次扣1分 4.2时间按时完成 10 作业时间到达120分钟后，超过20分钟评委立即停止作业人员作业，且每超过1分钟扣1分直至10分扣完。 5. 现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目六考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆户外（预制式）终端头制作作业说明的问题和要求 1.操作由二人配合完成。 2.考生应在规定时间内完成110kV(220kV) 某电缆户外（预制式）终端头制作作业 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电锯、液压接钳、电缆刀、钢丝钳、手锤、活动扳手、游标卡尺、手动锯工、卷尺、钢尺、液化气枪、鲤鱼钳、兆欧表、锉刀、剪刀、钢丝刷、平口起子、电烙铁、玻璃、电缆剥削器、电缆校直设备、电缆加热器、发电机、内六角扳手、力矩扳手、温湿度表、手动葫芦、梅花起子等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措施，并告知可以开工。 2 作业人员要口头回复评委已知道工作任务、危险点和安全措施，未复述扣2分。 1.3选择工器具、材料 ①材料：预制式电缆终端附件、液化气罐、砂纸、清洁布；②工器具：电锯、液压接钳、电缆刀、钢丝钳、手锤、活动扳手、游标卡尺、手动锯工、卷尺、钢尺、液化气枪、鲤鱼钳、兆欧表、锉刀、剪刀、钢丝刷、平口起子、电烙铁、玻璃、电缆剥削器、电缆校直设备、电缆加热器、发电机、内六角扳手、力矩扳手、温湿度表、手动葫芦、梅花起子等 5 材料、工器具要满足现场需要，返还拿材料、工器具每次扣2分项目名称作业名称质量要求标准分扣分标准实得分 2.制作过程 2.1设置安措按规定做好安措，装设围栏和警示牌 5 未按要求做好安措全扣，围栏设置、警示牌设置不合理扣2分 2.2电缆处理 1.根据现场敷设情况确定电缆末端位置并做好标记；2.剥外护套；3.搪锡处理；4.剥金属屏蔽；5.刮石墨层：刮去护套表面的石墨层150mm；6.加热校直；7.去半导电缓冲层；8.去外半导电层；9.剥主绝缘；10.打磨并清洁电缆绝缘；11.接地线；12.用清洁巾清理外半导电层表面，吹风吹干；13.从外半导电层末端往下60mm处到105mm处范围内半折叠绕包1层防水带。再从外半导电层末端下量105mm处到外护套末端往上60mm处范围内绕包2-3层防水带，要求防水带完全盖住铜扎线及金属尖角；14.将热缩管套入电缆。 15 操作不规范，每处扣2分 2.3装配绝缘主体 1.测量并记录正交两方向的主绝缘外径、外半导电层外径。电缆主绝缘外径应比终端绝缘主体大5-10mm；2.用清洁巾清洁绝缘主体安装专用装置和绝缘主体内表面，吹风吹干，然后把绝缘主体安装专用装置装入主体，用清洁巾清洁电缆导体，并用PVC胶带把电缆导体顶部完全包好。绝缘主体安装专用装置的具体安装方法见安装工具使用说明书；3.去掉保鲜膜，用清洁巾分别将电缆绝缘表面、外半导电层的表面清洁干净，吹风吹干；4.自外半导电层末端向下量取90mm，用PVC胶带作好标记，在电缆绝缘表面均匀抹一层硅油；5.将绝缘主体有应力锥的一端套入电缆，然后断续加0.5Mpa的气压（整体预制式终端头气动安装工具使用步骤见电缆专业通用技术标准（一）），让绝缘主体在气压推动下套到电缆上，直至绝缘主体应力锥一端端面与PVC标记平齐，然后将绝缘主体上的专用装置拆除 15 操作不规范，每处扣2分 2.4安装罩帽和接线金具 1.去掉电缆导体上的PVC胶带，用清洁巾清洁电缆的导体表面和雨裙顶部接口处，吹风吹干；并在露出的电缆绝缘表面绕包绝缘带，绕包后的外径比绝缘主体的外径稍小。在雨裙顶部接口处涂上E43胶；将罩帽套入电缆与绝缘主体接好，将溢出的E43胶擦干净；2.在罩帽与接线端子配合部分的表面涂上E43胶，然后将接线端子套入电缆导体并用压钳压紧 10 操作不正确每处扣1分 2.5尾部密封处理 1.用防水带将绝缘主体应力锥部分的下端面处填充满，并与绝缘主体应力锥部分搭接30mm左右，要求包6-8层防水带，使应力锥下端面与电缆的过渡处没有明显的凹槽；2.在电缆外护套末端上量80mm和下量100mm范围内抹上环氧泥，将接地线完全包在环氧泥中；3.把热缩管加热收缩，并与绝缘主体应力锥部分搭接60mm左右；4.在收好的热缩管两端口处半重叠绕包两层防水带，再半重叠绕包两层PVC胶带，把热缩管的端口盖住；5.终端固定到终端固定架上，终端头安装完毕 10 操作不规范，每处扣1分 2.6设备复原 ①拆除设置的安措；②将被试设备接线恢复正常。 5 未拆除每项扣2分。项目名称作业名称质量要求标准分扣分标准实得分 3.工作终结 3.1清理现场清理现场，工器具、材料复原。 5 现场有遗留工器具或废弃材料每件扣1分，工器具、材料复原凌乱扣1分。 3.2汇报终结向评委汇报工作结束 2 未汇报扣2分项目名称作业名称质量要求标准分扣分标准实得分 4.其他 4.1文明生产语言文明 3 语言不文明每次扣1分 4.2时间按时完成 10 作业时间到达120分钟后，超过20分钟评委立即停止作业人员作业，且每超过1分钟扣1分直至10分扣完。 5. 现场提问现场提问在《国家电网公司生产技能人员职业能力培训规范》相关技能模块范围内 10 根据回答正确性、完整性评分主考：副考： Ⅲ级单元一技能实操考核评分细则项目七考号姓名题分 100 考核日期考核时限 120分钟开始时间结束时间实际用时分钟试题正文 110kV(220kV)某电缆户内GIS终端头制作作业说明的问题和要求 1.操作由二人配合完成。 2.考生应在规定时间内完成110kV(220kV) 某电缆户内GIS终端头制作作业 3.作业必须符合国家电网公司《电力安全工作规程（线路部分）》等有关规定。发生省公司界定的严重违章行为不得分。工具、材料、设备场地 1.电锯、液压接钳、电缆刀、钢丝钳、手锤、活动扳手、游标卡尺、手动锯工、卷尺、钢尺、液化气枪、鲤鱼钳、兆欧表、锉刀、剪刀、钢丝刷、平口起子、电烙铁、玻璃、电缆剥削器、电缆校直设备、电缆加热器、发电机、内六角扳手、力矩扳手、温湿度表、手动葫芦、梅花起子等 2.输电线路实训基地项目名称作业名称质量要求标准分扣分标准实得分 1.工作前准备 1.1着装、个人工具工作服、安全帽、手套、工具袋（钳子、扳手）、等 3 每少一件扣1分（不强求每个人均带齐，但要满足现场作业需要），安全帽下颚带未系每人次扣2分。 1.2站队三交作业前由评委向队员交代工作任务和必要的安全技术措
