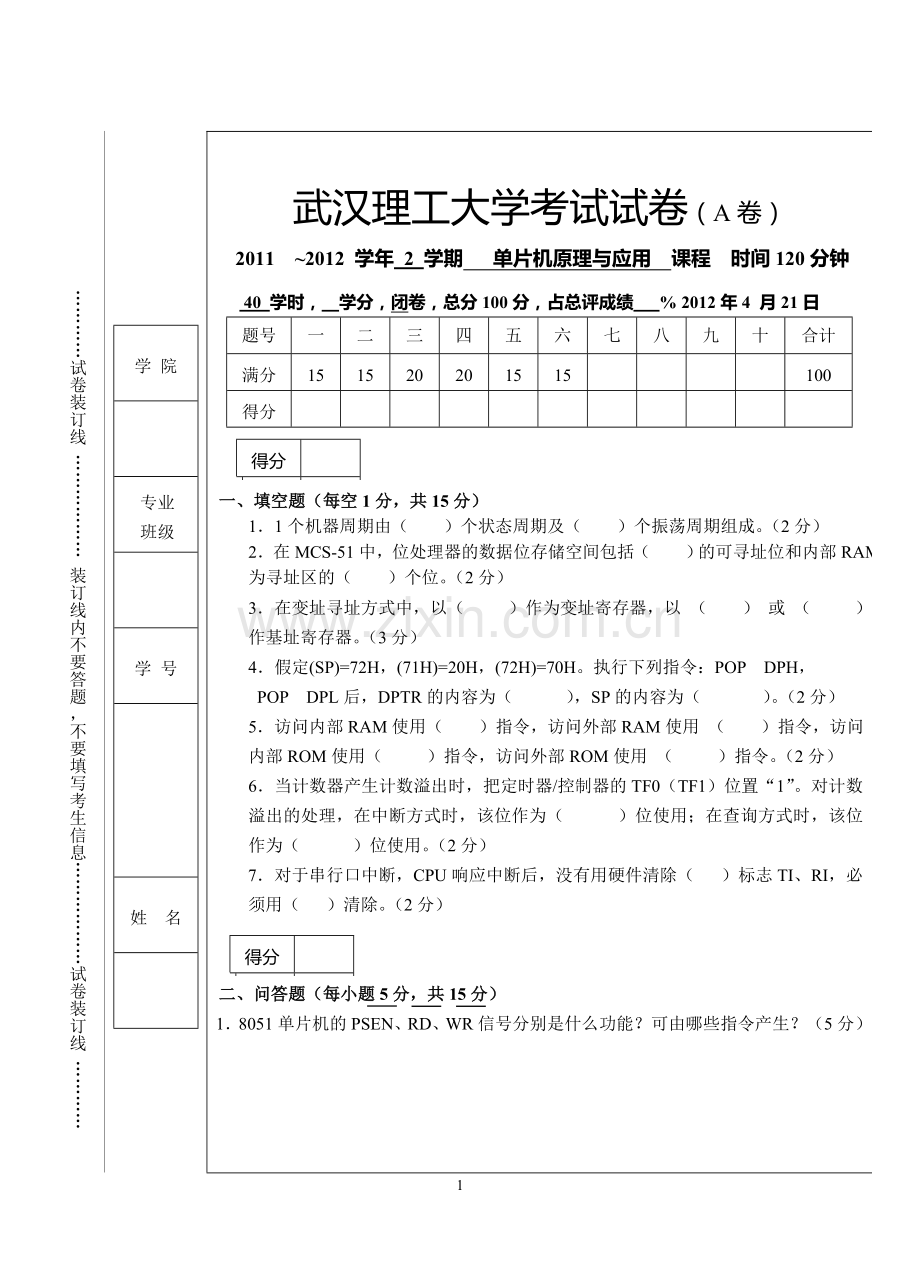

武汉理工大学考试试卷（A卷）
2011 ~2012 学年 2 学期 单片机原理与应用 课程 时间120分钟
　 40 学时， 学分，闭卷，总分100分，占总评成绩 % 2012年4 月21日
题号
一
二
三
四
五
六
七
八
九
十
合计
满分
15
15
20
20
15
15

100
得分

得分

一、填空题（每空1分，共15分）
1．1个机器周期由（ ）个状态周期及（ ）个振荡周期组成。（2分）
2．在MCS-51中，位处理器的数据位存储空间包括（ ）的可寻址位和内部RAM为寻址区的（ ）个位。（2分）
3．在变址寻址方式中，以（ ）作为变址寄存器，以 （ ） 或 （ ）作基址寄存器。（3分）
4．假定(SP)=72H，(71H)=20H，(72H)=70H。执行下列指令：POP DPH，
POP DPL后，DPTR的内容为（ ），SP的内容为（ ）。（2分）
5．访问内部RAM使用（ ）指令，访问外部RAM使用 （ ）指令，访问内部ROM使用（ ）指令，访问外部ROM使用 （ ）指令。（2分）
6．当计数器产生计数溢出时，把定时器/控制器的TF0（TF1）位置“1”。对计数溢出的处理，在中断方式时，该位作为（ ）位使用；在查询方式时，该位作为（ ）位使用。（2分）
7．对于串行口中断，CPU响应中断后，没有用硬件清除（ ）标志TI、RI，必须用（ ）清除。（2分）
得分

二、问答题（每小题5分，共15分）
1．8051单片机的PSEN、RD、WR信号分别是什么功能？可由哪些指令产生？（5分）

7
2．若51系列单片机进行了系统扩展，其P0，P2还能作为I/O口用吗？它们在系统扩展后的功能是什么？（5分）

3．MXX51系列单片机的中断系统共分几类优先级？如何设定？（5分）

得分

三、51单片机汇编指令应用与分析（共20分）
1．试写出完成以下每种操作的指令序列。（5分）
1）将R1的内容传到R0;

2）内部RAM单元62H的内容传送到寄存器R1;

3）外部RAM单元2000H的内容传送到内部RAM单元62H;

4）外部RAM单元2000H的内容传送到寄存器R2；

5）外部RAM单元1200H的内容传送到外部RAM单元2000H。

2．若(A)=EAH, (R0)=50H, (R1)=30H, (R4)=3AH, (50H)=2CH, (30H)=0FH, 试写出下列各指令独立执行（指令前后无关）后有关寄存器和存储器单元的内容, 若该指令影响标志位，请指出CY、AC和P的值。（6分）
1）MOV A, @R0
2）ANL 50H, #0FH
3）ADD A, R4
4）SWAP A
5）DEC @R1
6）XCHD A, @R1
3． 若(50H)=40H, 试写出执行以下程序段后累加器A、寄存器R0及内部RAM的40H、41H、42H单元中的内容各为多少？（5分）
MOV A, 50H MOV A, ＃3BH
MOV R0, A MOV 41H, A
MOV A, #00H MOV 42H, 41H
MOV @R0, A

4. 试用位操作指令实现下列操作。（4分）
1） 使ACC.0置位；
2） 若P1.0为“1”则转移至L：处，且清P1.0。

得分

四、程序设计（共20分）
1. 内部RAM以30H为首址的一片单元中存放着一个多字节符号数，所存字节数存放在R5中，存放方式为低位字节在低地址，高位字节在高地址，要求乘10后的积仍存放在这片单元中，存放规则不变。请编写满足上述要求的程序。(10分)

2. 在内部RAM的50H和51H的单元中存放着2个无符号数，请编程比较这两个数的大小，将大数存于内部RAM的GR单元，小数存于LE单元，如两数相等，则分别送入GR和LE地址单元(设GR和LE分别对应40H和41H)。请编写满足上述要求的程序。(10分)

得分

五、接口扩展（15分）
在8XX51单片机上扩展2片EPROM2764（8KB×8），1片RAM6264（8KB×8），采用线选法，画出扩展原理图，并写出各芯片的地址范围。

得分

六、综合题（共15分）
设8XX51采用的晶振为6MHz，和DAC0832的连接图如图所示，若DAC0832的满量程输出电压为5V，采用单缓冲工作方式，试完成下述工作：
1. 写出访问DAC0832的接口地址。（2分）
2. 编程使其输出具有幅值为4V，周期为任意的锯齿波。（4分）
3. 编程使其输出具有幅值为3V，周期为8ms的方波，且方波周期的时间由定时器T0的方式0实现。（9分）

…………试卷装订线 ……………… 装订线内不要答题，不要填写考生信息………………试卷装订线 …………
参考答案：
一

1. 6,12
2. 专用寄存器，128
3. A PC 或 DPTR
4. 7020H ， 70H
5. MOV， MOVX， MOVC， MOVC
6. 中断标志， 查询的状态
7．中断请求,软件

二
1. 答：PSEN为读片外ROM存储器信号、RD为读片外RAM存储器或I/O空间地址信号、WR为写片外RAM存储器或I/O空间地址信号。PSEN信号由MOVC A,@DPTR+A指令或取指令时产生，RD信号由MOVX A,@DPTR指令产生, WR信号由MOVX @DPTR,A指令产生.
2. 答：51单片机片若进行了系统扩展，则P2用作16位地址总线中的高8位，P0用作16位地址总线中的低8位和8位数据总线。由于随时要对总线上设备进行访问，故P2、P0不能用作一般的I/O口。
3. MXX51中断系统共分2类优先级。其中断源的优先级由IP寄存器管理，一个中断源对应一位，如果对应的位置“1”，该中断源优先级别高，如果对应的位置“0”，该中断源优先级别低。当某几个中断源在IP寄存器相应位同为“1”或同为“0”时，由内部查询确定优先级，优先响应先查询的中断请求。CPU查询的顺序是：、T0、、T1、TI/RI
三 1. 1) MOV A, R1
MOV R0, A
2) MOV R1, 62H
3) MOV DPTR, #2000H
MOVX A, @DPTR
MOV 62H, A
4) MOV DPTR, #2000H
MOVX A, @DPTR
MOV R2, A
5) MOV DPTR, #1200H
MOVX A, @DPTR
MOV DPTR, #2000H
MOVX @DPTR, A

2. 1) (A)=2CH
2) (50H)=0CH
3) (A)=24H，CY=1，AC=1,P=0
4) （A）=AEH
5) （30H）=0EH
6） （A）=0EFH，（20H）=0AH
3. （A）=3BH，（R0）=40H，（40H）=00H，(41H)=3BH, (42H)=3BH
4. 1) SETB ACC.0
2) JBC P1.0, L
四、程序设计(20分)
1. 内部RAM以30H为首址的一片单元中存放着一个多字节符号数，所存字节数存放在R5中，存放方式为低位字节在低地址，高位字节在高地址，要求乘10后的积仍存放在这片单元中，存放规则不变。请编写满足上述要求的程序。(10分)
解： 用R1作为多字节的地址指针，部分积的地位仍存放于本单元中，部分积的高位存放于R2，以便和下一位的部分积的相加。以R5作为字节数计数。

ORG 0000H
CLR C
MOV R1, #30H
MOV R2, #00H
SH10: MOV A, @R1
MOV B, #0AH
PUSH PSW
MUL AB
POP PSW
ADDC A, R2
MOV @R1, A
MOV R2, B
INC R1
DJNZ R5, SH10
MOV @R1, B
SJMP $

2. 在内部RAM的50H和51H的单元中存放着2个无符号数，请编程比较这两个数的大小，将大数存于内部RAM的GR单元，小数存于LE单元，如两数相等，则分别送入GR和LE地址单元(设GR和LE分别对应40H和41H)。 (10分)

ORG 0000H
START: MOV A, 50H
CJNE A, 51H, NEG
MOV GR, A
MOV LE, A （2分）
SJMP $
NEG: JC LESS （3分）
MOV GR, A
MOV LE, 51H
SJNE $
LESS: MOV LE, A （3分）
MOV GR, 51H
SJMP $
GR EQU 40H
LE EQU 41H
END （2分）

五．接口扩展(15分)
在8XX51单片机上扩展2片EPROM2764（8KB×8），1片RAM6264（8KB×8），采用线选法，画出扩展原理图，并写出各芯片的地址范围。
题五图 （6分）
地址范围（多解，参考解）
P2.7 P2.6 P2.5
A15 A14 A13
0 0 0 0000H～1FFFH 6264 （3分）
1 1 0 C000H～DFFFH 2764（2） （3分）
1 0 1 A000H～BFFFH 2764（1） （3分）

六．综合题(15分)
设8XX51采用的晶振为6MHz，和DAC0832的连接图如图所示，若DAC0832的满量程输出电压为5V，采用单缓冲工作方式，试完成下述工作：
1. 写出访问DAC0832的接口地址。（2分）
2. 编程使其输出具有幅值为4V，周期为任意的锯齿波。（4分）
3. 编程使其输出具有幅值为3V，周期为8ms的方波，且方波周期的时间由定时器T0的方式0实现。（9分）
解：3V模拟量对应的数字量为：5V/3V = 255/X， X=153=99H。
同理：1V时，X=33H；2V时，X=66H；4V时，X=CCH
1. DAC0832的接口地址为DFFFH（多解）。（2分）
2. 三角波 （4分）

ORG 0000H
MAIN： MOV DPTR，#0DFFFH
NEXT1：MOV A，#0
NEXT：MOVX @DPTR，A
NOP
NOP
INC A
CJNZ A，#CCH，NEXT
SJMP NEXT1
END
2. 方波 （9分）
4V对应的数字量为CCH
机器周期MC = 12/fosc = 2us
应计脉冲的个数：4ms/2us = 2000
采用方式0时，13位定时计数(2000)补 = （8192-2000）= 6192 = 1830H = 0001 1000 1001 0010（C4H 12H），TMOD = 00H （3分）
ORG 0000H
AJMP MAIN
ORG 000BH
AJMP INVT
ORG 0030H
MAIN：MOV TMOD，#00H；T0定时方式0
MOV TH0，#0C4H
MOV TL0，#12H
SET ET0
SET EA
SETB TR0
MOV DPTR，#DFFFH
MOV A，#0
MOVX @DPTR，A （3分）
SJMP $

INTV：MOV TH0，#0C4H
MOV TL0，#12H
XRL A，#99H
MOVX @DPTR，A （3分）
RETI

…………试卷装订线 ……………… 装订线内不要答题，不要填写考生信息………………试卷装订线 …………
学 院

专业班级

学 号

姓 名

武汉理工大学考试试卷（A卷）
2010 ~2011 学年 2 学期 单片机原理与应用 课程 时间120分钟
　 40 学时， 学分，闭卷，总分100分，占总评成绩 % 2011年4 月21日
题号
一
二
三
四
五
六
七
八
九
十
合计
满分
30
25

100
得分

得分

一、问答题（共30分）
1． 有一字符串“12”，若将该字符串存入存储器，问：数值的二进制编码、BCD码以及ASCII码各是多少（以十六进制编码给出）？（5分）

2． 在8031中，P0、P2各作何用？（5分）

3．MCS-51系列单片机的存储器可划分为几个存储空间？各自的地址范围和容量是多少？在使用上有什么不同？（5分）

4．在8031系统中，有几个中断入口？分别指哪几个中断？（5分）

5．设单片机的fosc=12MHz，要求用T0定时150us，分别计算采用定时方式0、定时方式1、定时方式2时的定时初值。（5分）

6．哪些指令能访问单片机片外RAM？执行这些指令时会产生什么信号？（5分）

9
得分

二、51单片机汇编指令应用与分析（共25分）
1． 试写出完成以下每种操作的指令序列。（5分）
1） 将R0的内容传到R1;

2） 内部RAM单元60H的内容传送到寄存器R2;

3） 外部RAM单元1000H的内容传送到内部RAM单元60H;

4） 外部RAM单元1000H的内容传送到寄存器R2；

5） 外部RAM单元1000H的内容传送到外部RAM单元2000H。

2． 若(R1)=30H, (A)=40H, (30H)=60H, (40H)=08H。试分析执行下列程序段后上述各单元内的变化。（4分）
1） MOV A, @R1
2） MOV @R1, 40H
3） MOV 40H, A
4） MOV R1, #7FH
3． 若(A)=E8H, (R0)=40H, (R1)=20H, (R4)=3AH, (40H)=2CH, (20H)=0FH, 试写出完成下列各指令独立执行（指令前后无关）后有关寄存器和存储器单元的内容, 若该指令影响标志位，请指出CY、AC和P的值。（6分）
1） MOV A, @R0
2） ANL 40H, #0FH
3） ADD A, R4
4） SWAP A
5） DEC @R1
6） XCHD A, @R1
4. 若(50H)=40H, 试写出执行以下程序段后累加器A、寄存器R0及内部RAM的40H、41H、42H单元中的内容各为多少？（7分）
MOV A, 50H
MOV R0, A
MOV A, #00H
MOV @R0, A
MOV A, ＃3BH
MOV 41H, A
MOV 42H, 41H

5. 试用位操作指令实现下列操作。（3分）
1） 使ACC.0置位；
2） 若P1.0为“0”则转移至L：处；
3） 若P1.0为“1”则转移至L：处，且清P1.0。

得分

三、阅读程序（共15分）
下图用于产生各种波形。图中，DAC-IC8B是一种内部不带输入寄存器的8位DAC芯片，可以有电流和电压两种输出方式（图示为电压输出方式）。8031执行下面程序可以在Vout处产生频率和幅度可变的锯齿波：
ORG 1200H
MOV R1，#data1
MOV R2, #data2
MOV A, R2
MOV B, R1
DIV AB
MOV B, R1
MUL AB
MOV 20H, A
LOOP: MOV A, 20H
NEXT: MOV P1, A
SUBB A, R1
CJNE A, #00H, NEXT
MOV P1, A
SJMP LOOP
END
请仔细阅读上述程序，并回答如下问题：
①画出该程序所产生的波形图，改变输出波形的频率应调整哪个寄存器中初值？改变波幅应修改哪个寄存器中初值？(6分)
②上述程序中，DIV和MUL指令的作用是什么？(3分)
③设8031时钟频率为12MHz,试问data1和data2为何值时可以获得最大锯齿波周期？周期时间为多少？(3分)
④设8031主频率仍为12MHz，试问data1=0DH和data2=9FH时，锯齿波周期时间是多少？(3分)

得分

四、编写下列程序（15分）
在片内RAM中的22H,21H,20H和32H,31H,30H单元中分别存有6位DCD 码数，请编写一段BCD码数的加法程序，实现两数相加，其结果（仍为BCD码数）放入42H, 41H, 40H中（注：高位在“高位地址”一边）。

得分

五、硬件线路设计（共15分）
请利用51系列单片机设计一个有如下资源的硬件线路。
1） 16个按键；(3分)
2） 8K ROM；(4分)
3） 2位7段数码管显示窗口；(4分)
4） 2个八位的并行I/O接口。(4分)

…………试卷装订线 ……………… 装订线内不要答题，不要填写考生信息………………试卷装订线 …………
参考答案：
一 1. 0CH;12H;31H,32H
2．因为8031没有内部程序存储器,所以P0口不能作为通用I/O，只能作为CPU的数据和低8位地址口(分时复用);P2口也不能作为通用I/O口，只能作为高8位地址口。
3． MCS-51系列单片机的存储器大体上可划分程序存储器（ROM）和内部数据存储器（内部RAM）和外部数据存储器(外部RAM)三个存储空间。外部程序存储器总容量为64KB，地址范围都从0000H~0FFFFH，内部RAM总容量为128B或者256B，地址范围从00H~0FFH，外部RAM总容量为64KB,地址范围为0000~0FFFFH。程序存储器用来存放程序指令及数据表格等；而内部RAM则用做工作寄存器区,位寻址区,用户区和特殊功能寄存器区;外部RAM可以存放临时数据和端口地址。
4． 在8031系统中，有5个中断入口，分别为外部中断INT0，外部中断INT1，定时器中断
T0，定时器中断T1和串行口中断
5．1F6AH(8042),0FF6AH(65386),6AH(106)
6．MOVX A, @Ri ;RD有效,即为低电平
MOVX @Ri, A ;WR有效,即为低电平
MOVX A, @DPTR ;RD有效,即为低电平
MOVX @DPTR, A;WR有效,即为低电平

二 1. 1) MOV A, R0
MOV R1, A
2) MOV R2, 60H
3) MOV DPTR, #1000H
MOVX A, @DPTR
MOV 60H, A
4) MOV DPTR, #1000H
MOVX A, @DPTR
MOV R2, A
5) MOV DPTR, #1000H
MOVX A, @DPTR
MOV DPTR, #2000H
MOVX @DPTR, A
2. 1) (A)=60H
2) (30H)=08H
3) (40H)=40H
4) (R1)=7FH

3. 1) (A)=2CH
2) (40H)=0CH
3) (A)=22H，CY=1，AC=1,P=0
4) （A）=8EH
5) （20H）=0EH
6) （A）=0EFH，（20H）=08H
4. （A）=3BH，（R0）=40H，（40H）=00H，(41H)=3BH, (42H)=3BH
5. 1) SETB ACC.0
2) JNB P1.0, L
3) JBC P1.0, L
三 ①

输出波形的频率为R2寄存器中的初值除以R1寄存器中的初值的整数倍,所以要改变频率应改变这个比值；改变波幅只需修改R2寄存器中初值
② 求得R2寄存器中的初值对R寄存器中初值的整数倍.
③当data1=01H,data2=0FFH时可获得最大锯齿波周期。
T=（255*（1+1+2）+1+2+1）*1us=1.024ms
④ T=(12* (1+1+2)+1+2+1) *1us=52us
四 ORG 0000H
AJMP MAIN
ORG 0100H
MAIN: MOV R0, #20H
MOV R1, #30H
CLR C
MOV A, @R0
ADDC A, @R1
DA A
MOV 40H, A
INC R0
INC R1
MOV A, @R0
ADDC A, @R1
DA A
MOV 41H, A
INC R0
INC R1
MOV A, @R0
ADDC A, @R1
DA A
MOV 42H, A
END
五

武汉理工大学试卷(闭卷A)
课程名称 单片机原理与应用 专业年级 电子信息工程07级
题号
一
二
三
四
五
六
七
八
九
十
总分
题分
15
15
101 20
30
20

备注：答题一律写在答题纸上并连同试卷一起上交。
一．填空题 （每空1分， 共15分）

1. 1个机器周期由（ ）个状态周期及（ ）个振荡周期组成。
2．MCS-51单片机的外部数据存储器和外部I/O口实行（ ）编址，并使用相同的选通控制信号，均使用（ ）指令访问。
3. 51 系列单片机内部数据存储器地址范围为00～7FH。地址的前（ ）个单元称为寄存器区。可用作（ ）；R0与R1可作（ ）使用。
4. 8XX51单片机的堆栈设在内部RAM区，深度不大于（ ），初始化时SP指向（ ）。
5．对于串行口中断，CPU响应中断后，没有用硬件清除（ ）标志TI、RI，必须用（ ）清除。
6. 中断处理的过程分为4个阶段：（ ）、（ ）、（ ）和（ ）。

二．简答题（每小题3分，共15分）

1. 在51系列单片机的汇编指令集中，有哪些寻址方式？
2. 8051单片机的PSEN、RD、WR信号分别是什么功能？可由哪些指令产生？
3. 若51系列单片机进行了系统扩展，其P0,P2还能作为I/O口用吗？它们在系统扩展后的功能是什么？
4. 定时/计数器的启动与GATE控制位有何关系？请作简单说明。
5. MXX51系列单片机的中断系统共分几类优先级？如何设定？

三、程序设计(每小题10分，共20分)

1. 双字节的被加数、加数分别存放在R1R0、R7R6中，请编写程序，实现双字节加法运算，要求R1R0+R7R6à(32H)(31H)(30H)，其中，R0、R6、(30H)分别表示被加数、加数以及和的最低位。

2. 片内RAM地址为50H-5FH的单元中存放着16个无符号数，请按从小到大的顺序依次排列它们。

A2

四．接口应用与扩展(每小题15分，共30分)

1. 用8XX51的P1口接8个LED发光二极管，由接一消抖开关产生
中断请求信号，开始P1.0的LED亮，以后每中断一次，下一个LED亮，
顺序下移，且每次只一个LED亮，周而复始。试画出电路图，并编制程序。

2. 在8XX51单片机上扩展1片EPROM27128（16KB×8），1片RAM6264
（8KB×8）和1片8255，采用线选法，画出扩展原理图，并写出各芯片的
地址范围。

五．综合题(20分)

设8XX51采用的晶振为6MHz。设计8XX51和DAC0832接口，要求访问
DAC0832的接口地址为F7FFH，满量程输出电压为5V，采用单缓冲工作方
式。试完成下述工作：
1. 画出满足题设要求功能的电路图。（5分）
2. 编程使其输出具有幅值为3V，周期为任意的三角波。（4分）
3. 编程使其输出具有幅度为4V，周期为2ms的方波，且方波周期的时间由
定时器T0实现。（5分）
4. 周期为6ms的阶梯波，如图所示，阶梯的电压幅度分别为0V，1V，2V，
3V，4V，5V，每一阶梯为1ms，且每一阶梯的宽度所需的时间由定时器T1
实现。（6分）

武汉理工大学教务处
试题标准答案及评分标准用纸
课程名称 单片机原理及应用 （ A 卷）
一 填空题 （每空1分， 共15分）

1. 6,12
2．统一,MOVX
3. 32,通用寄存器,间址寄存器
4. 128字节，07H
5．中断请求,软件
6. 中断请求、中断响应、中断处理、中断返回

二 简答题（每小题3分，共15分）

1. 答：有立即数寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址、相对寻址、位寻址。
2. 答：PSEN为读片外ROM存储器信号、RD为读片外RAM存储器或I/O空间地址信号、WR为写片外RAM存储器或I/O空间地址信号。PSEN信号由MOVC A,@DPTR+A指令或取指令时产生，RD信号由MOVX A,@DPTR指令产生, WR信号由MOVX @DPTR,A指令产生.
3. 答：51单片机片若进行了系统扩展，则P2用作16位地址总线中的高8位，P0用作16位地址总线中的低8位和8位数据总线。由于随时要对总线上设备进行访问，故P2、P0不能用作一般的I/O口。
4. GATE=0时，定时/计数器的运行只受TCON中运行控制位TR0/TR1的控制。当TRX=1时，即可启动定时器/计数器工作。GATE=1时，定时/计数器的运行同时受TR0/TR1和外中断输入信号的双重控制。当TRX=1,且=1时，可启动定时器/计数器工作。
5. MXX51中断系统共分2类优先级。其中断源的优先级由IP寄存器管理，一个中断源对应一位，如果对应的位置“1”，该中断源优先级别高，如果对应的位置“0”，该中断源优先级别低。当某几个中断源在IP寄存器相应位同为“1”或同为“0”时，由内部查询确定优先级，优先响应先查询的中断请求。CPU查询的顺序是：、T0、、T1、TI/RI
三、程序设计(20分)
1. 双字节的被加数、加数分别存放在R1R0、R7R6中，请编写程序，实现双字节加法运算，要求R1R0+R7R6à(32H)(31H)(30H)，其中，R0、R6、(30H)分别表示被加数、加数以及和的最低位。(10分)
解： 注意两高字节相加应加低字节相加时的进位，同时，要考虑最高为的进位。

32

ORG 0000H
MOV A, R0
ADD A,R6 （2分）
MOV 30H, A
MOV A, R7
ADDC A, R1
MOV 31H, A （4分）
MOV A, #0
ADDC A, #0
MOV 32H, A （2分）
SJMP $
END （2分）

2. 片内RAM地址为50H-5FH的单元中存放着16个无符号数，请按从小到大的顺序依次排列它们。(10分)

ORG 0000H
START： CLR 00H
CLR C
MOV R7，#10H
MOV R0，#50H
MOV A，@R0 （2分）
LOOP： INC R0
MOV R2，A
SUBB A，@R0
MOV A， R2
JC NEXT
SETB 00H
XCH A，@R0
DEC R0
XCH A，@R0
INC R0 （6分）
NEXT：MOV A，@R0
DJNZ R7，LOOP
JB 00H，START
SJMP $
END （2分）

四．接口应用与扩展(每小题15分，共30分)

1. 用8XX51的P1口接8个LED发光二极管，由接一消抖开关产生中断请求信号，开始P1.0的LED亮，以后每中断一次，下一个LED亮，顺序下移，且每次只一个LED亮，周而复始。试画出电路图，并编制程序。(15分)

题四（1）图 （5分）

ORG 0000H
AJMP MAIN
ORG 0013H
RL A ；中断程序
MOV P1，A
RETI （5分）

MAIN：MOV A，#0FEH
MOV P1，A ；第一灯亮
SETB EA
SETB EX1
SETB IT1
SJMP $
END （5分）

2. 在8XX51单片机上扩展1片EPROM27128（16KB×8），1片RAM6264（8KB×8）和
1片8255，采用线选法，画出扩展原理图，并写出各芯片的地址范围。

题四图（2） （5分）

P2.7 P2.6
A15 A14 A13 A12
0 0 × × 0000H～3FFFH （27128） （3分）
1 0 1 × 8000H～BFFFH （6264） （4分）
0 1 1 1 1 1 1 1，1 1 1 1，1 1 × × 7FFCH～7FFFH （8255） （3分）

五．综合题(20分)
设8XX51采用的晶振为6MHz。设计8XX51和DAC0832接口，要求访问DAC0832的接口地址为F7FFH，满量程输出电压为5V，采用单缓冲工作方式。试完成下述工作：
1. 画出满足题设要求功能的电路图。（5分）
2. 编程使其输出具有幅值为3V，周期为任意的三角波。（4分）
3. 编程使其输出具有幅度为4V，周期为2ms的方波，且方波周期的时间由定时器T0实现。（5分）
4. 周期为6ms的阶梯波，如图所示，阶梯的电压幅度分别为0V，1V，2V，3V，4V，5V，每一阶梯为1ms，且每一阶梯的宽度所需的时间由定时器T1实现。（6分）

解：1. 单缓冲工作方式的电路图如下：

题五图 （5分）

3V模拟量对应的数字量为：5V/3V = 255/X， X=153=99H。
同理：1V时，X=33H；2V时，X=66H；4V时，X=CCH
2. 三角波 （4分）

ORG 0000H
MAIN：MOV DPTR，#0F7FFH
NEXT1：MOV A，#0
NEXT：MOVX @DPTR，A
NOP
NOP
INC A
CJNZ A，#99H，NEXT （2分）
NEXTA：
MOVX @DPTR，A
NOP
NOP
DEC A
CJNE A，#0，NEXTA
SJMP NEXT1 （2分）
END

3. 方波 （5分）
4V对应的数字量为CCH
机器周期MC = 12/fosc = 2us
应计脉冲的个数：2ms/2us = 1
