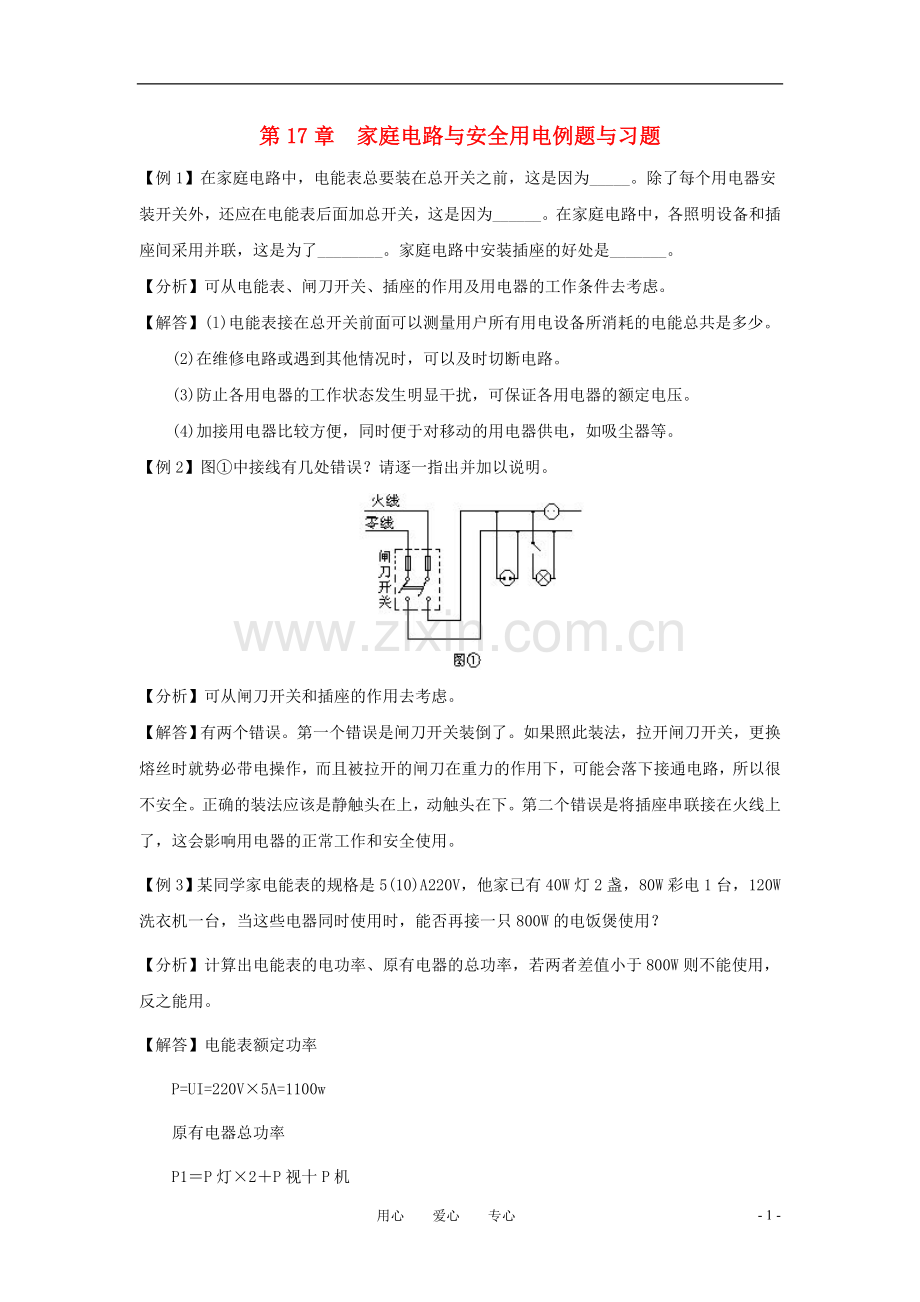

第17章 家庭电路与安全用电例题与习题
【例1】在家庭电路中，电能表总要装在总开关之前，这是因为_____。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。在家庭电路中，各照明设备和插座间采用并联，这是为了________。家庭电路中安装插座的好处是_______。
【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。
【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。
(2)在维修电路或遇到其他情况时，可以及时切断电路。
(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。
(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。
【例2】图①中接线有几处错误？请逐一指出并加以说明。
【分析】可从闸刀开关和插座的作用去考虑。
【解答】有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。
【例3】某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？
【分析】计算出电能表的电功率、原有电器的总功率，若两者差值小于800W则不能使用，反之能用。
【解答】电能表额定功率
P=UI=220V×5A=1100w
原有电器总功率
P1＝P灯×2＋P视十P机

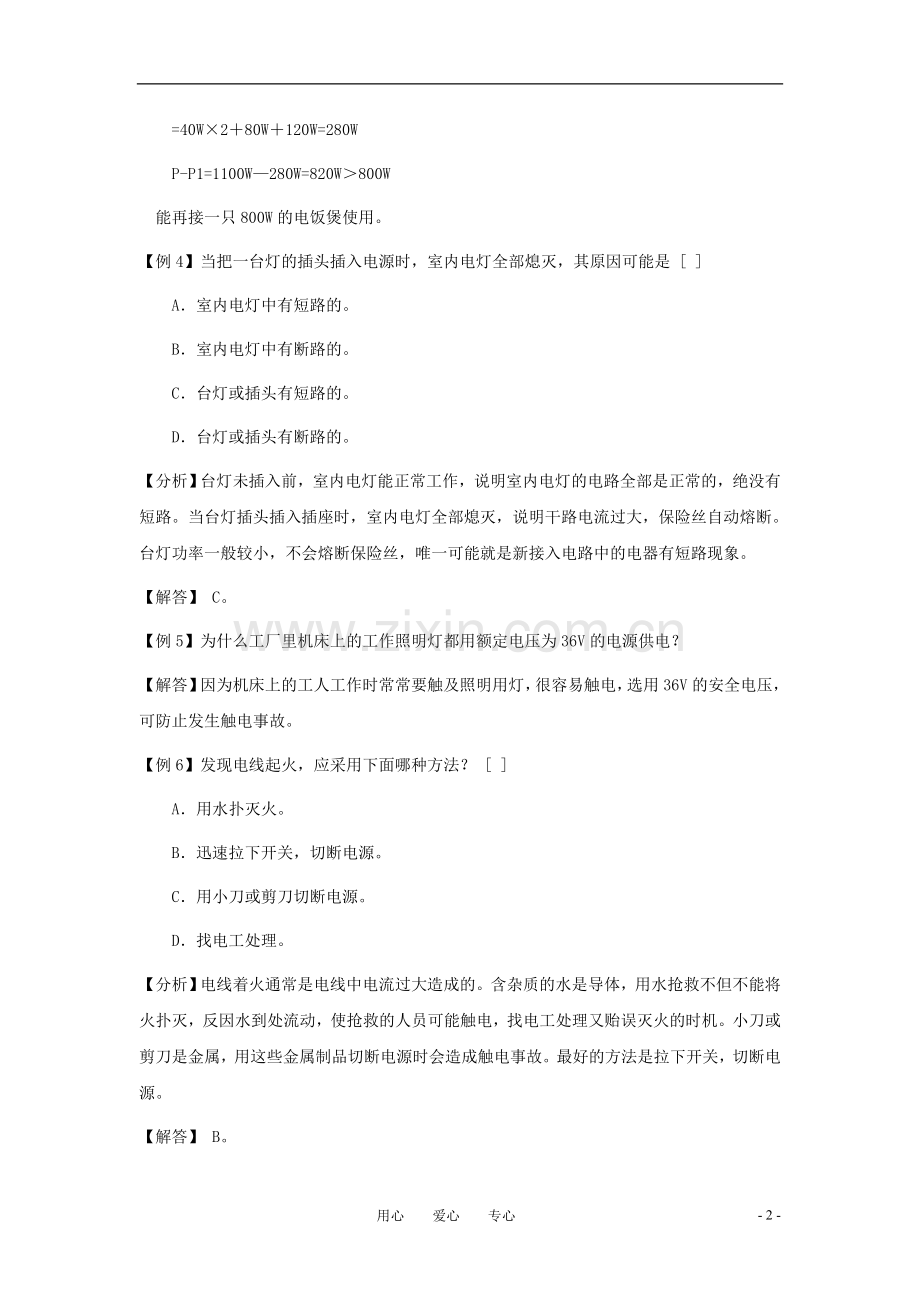

=40W×2＋80W＋120W=280W
P-P1=1100W—280W=820W＞800W
能再接一只800W的电饭煲使用。
【例4】当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ]
A．室内电灯中有短路的。
B．室内电灯中有断路的。
C．台灯或插头有短路的。
D．台灯或插头有断路的。
【分析】台灯未插入前，室内电灯能正常工作，说明室内电灯的电路全部是正常的，绝没有短路。当台灯插头插入插座时，室内电灯全部熄灭，说明干路电流过大，保险丝自动熔断。台灯功率一般较小，不会熔断保险丝，唯一可能就是新接入电路中的电器有短路现象。
【解答】 C。
【例5】为什么工厂里机床上的工作照明灯都用额定电压为36V的电源供电？
【解答】因为机床上的工人工作时常常要触及照明用灯，很容易触电，选用36V的安全电压，可防止发生触电事故。
【例6】发现电线起火，应采用下面哪种方法？ [ ]
A．用水扑灭火。
B．迅速拉下开关，切断电源。
C．用小刀或剪刀切断电源。
D．找电工处理。
【分析】电线着火通常是电线中电流过大造成的。含杂质的水是导体，用水抢救不但不能将火扑灭，反因水到处流动，使抢救的人员可能触电，找电工处理又贻误灭火的时机。小刀或剪刀是金属，用这些金属制品切断电源时会造成触电事故。最好的方法是拉下开关，切断电源。
【解答】 B。
填空题
1．家庭电路中的触电事故，都是人体直接或间接跟 接触，并与地或零线构成通路造成的，为了防止出现漏电现象时发生触电事故，家用电冰箱的外壳一定要 。
2．（04辽宁大连）图1是正确连接的家庭电路的一部分，根据电路图可以判断a导线是 线，判断的依据是 ．
图1 图2
3．周末，小华在家开着空调看电视.妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了.则“跳闸”的原因可能是
．根据小华家自动空气开关上的铭牌(如图2所示)，他家的电路允许使用的电器总功率最大为 W．
4．如图3告诉我们，如果发生触电事故，应该立即 或 ．
图3
5．图4是长江三峡水力发电示意图，图中表示出了水力发电站能量转化的过程。请在图中A．B．C．D各方框内分别选填上一个合适的词组（填词组的序号）
可供选择的词组是： ① 电能 ②内能 ③势能 ④化学能 ⑤动能
图4
6．如图5所示，图甲试电笔的笔尖A应该是
．（填“导体”或“绝缘体”）．在图乙和图丙中，正确使用试电笔的
是 ，当用它插人插座的左孔时氖管不亮，插人右孔时氖管发光，则说明火线在插座的 孔．
图5
7．如图6甲是三孔插座图，图中 孔是接地的，图乙是教材中的插图，它是 的警示标志，
甲 图6 乙 图７
8．（04福州） 如图7所示，当用湿手拿插头往插座插时，极易使水流到插头的金属片，使 和电源相连，造成 事故。
9．（04烟台）电和跟我们关系十分密切，生产和生活都离不开它。有了电，能实现生产自动化，能提高生活质量。但如果不注意安全用电，就会造成触电危险，象图8甲、乙两种情况都是洗衣机漏电，发生触电事故的是 ，原因是 。
图8
10．我国家庭电路的电压是 V。大量事实表明，不高于 V的电压才是安全电压。一般来说，家庭电路中的各用电器之间都是 联的，同时使用的用电器越多，干路中的电流越 。
选择题
1．小孙家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，小孙的妈妈在用电饭煲做饭和电炒锅炒菜时，小孙突然发现厨房里的导线冒烟了，他应该首先采取的措施是（ ）
A．立即打电话给110报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的总开关断开
D．赶紧用水把火浇灭
2．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是 ( )
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
3．下列做法中符合安全用电的是 ( )
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
4．关于家庭电路的下列说法，正确的是（ ）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是由于电路的总功率过大造成的
5．下列说法中正确的是（ ）
A. 家庭电路中的熔丝熔断，一定是发生了短路。
B.有金属外壳的家用电器，一定要插在三孔插座上
C.家用电能表上的示数显示了家庭用电的总功率
D.电扇工作时，消耗的电能全部转化为机械能
6．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定( )
A．电路安装正确 B．电路安装不正确，某处有短路
C．电路安装不正确，某处有断路 D．条件不足，无法判断
7．下列做法中，符合安全用电原则的是（ ）
A．发现有人触电时，立即切断电源 B．在有绝缘外皮的通电导线上搭晾衣服
C．将有绝缘皮的通电导线直接绕在铁窗上 D．用湿抹布擦拭亮着的电灯泡
8．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（ ）
A．用一个开关控制的两盏灯之间是串联的 B．被不同开关控制的各盏灯之间是串联的
C．开关与被控制的灯之间是并联的 D．各盏灯与插座之间是并联的
9．有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ B ）
A. 灯丝断了 B. 零线断了 C. 火线断了 D. 地线断了
10．如图9所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了（ ）
A．节约电能 B．确保家用电器能工作
C．延长家用电器使用寿命 D．避免因家用电器漏电而发生触电事故
图9
综合题
1．请在图10所示的照明电路上,标出火线、零线,并按安全用电的原则,连接好电路中的相关元器件.
图10 图11
2．将图11中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
3．如图12是刚安装的家庭电路的电路图，电工师傅为了检验电路是否出现短路，在准备接入保险丝的A．B两点间先接入一盏“PZ200-15”的检验灯
（1）断开开关S1，闭合开关S2，检验灯正常发光：
（2）断开开关S2，闭合开关S1，发现检验灯发光较暗，
根据以上现象，你可以判断出 （选填“L1”或“L2”或“没有”）发生短路。
图12
4．日常生活中常见的用电设备有：白炽灯、电风扇、洗衣机、电饭锅等。请你从中选出能量转化形式不同的两种用电器，并填入下表。
用电器名称
主要的能量转化
5．家庭用电问题：下面是小宇家的用电器和电路布线图：
图13
下面是小宇家几台家用电器的铭牌：
电扇
规格/mm
风量（m3/min）
电源/V/Hz
噪声/dB
功率W
400
60
220/50
67
66
XPB36-S洗衣机
容量/kg
功率/W
电源/V/Hz
外型/mm
洗
脱
洗
脱
3.6
3
300
136
220/50
875×770×445
T297901电视机
显象管/cm
电源/V/Hz
功率/W
尺寸/mm
质量/kg
74
220/50
180
761×552×600
47
BCD-103C电冰箱
总容量/L
冷冻室容积/L
电源/V/Hz
功率/W
质量/kg
80
32
220/50
120
38
⑴小宇发现洗手间的灯不亮了，而灯泡没坏。于是他闭合开关，用试电笔分别测试a、b……f各点，发现测试a、b、c三点时试电笔发光，而测试d、e、f时不发光。这说明 两点间发生了 。于是他很快修好了该电路。
⑵夏天的夜晚，小宇洗完衣服正在用洗衣机脱水，三只“220V 60W”的灯和其它的用电器都在正常工作，这时通过保险丝的电流是 A。
⑶这天，物业公司的工作人员来收电费了，他观察了现在的电度表盘（图14），然后从笔记本上查出上个月的示数是106.7kW·h，若按每度电0.6元计算，小宇家本月应该缴电费 元。图15是去年一年小宇家耗电情况的图像，可见 月份用电最多。
图14 图15
⑷ 在电阻一定时，电流越大，导体在相同时间内产生的热量 。根据这一原理，小宇家的电路中加入了保险丝。保险丝是由电阻比较 、熔点比较 的铅梯合金制成。当电流过大时，温度升高到一定程度，保险丝自动 ，保护了电路。
⑸小宇在看电视新闻，电视中的信息源于从电视台发出的信号。该信号被电视机的 线接收下来，然后通过 将电信号变成图像；通过 将电信号变成声音。这样我们就可以看到图像、听到声音。
⑹小宇想在卧室安装一个照明电灯和一个红色电源指示灯。要求：只要有电，红色电源指示灯就一直亮着；照明电灯则由开关控制。请你在图16中卧室的位置帮他画好电路图。 图16
⑺小宇做了一个可以调节亮度的迷你型夜灯，已知小灯泡铭牌是“6V 3.6W”，电池电压为9V，变阻器的变阻范围是0～20Ω，灯泡的发光效率为30%。变阻器的电阻调至多大时，小灯泡实际功率是2.5W？此时小灯泡的发光功率为多大？
图17
