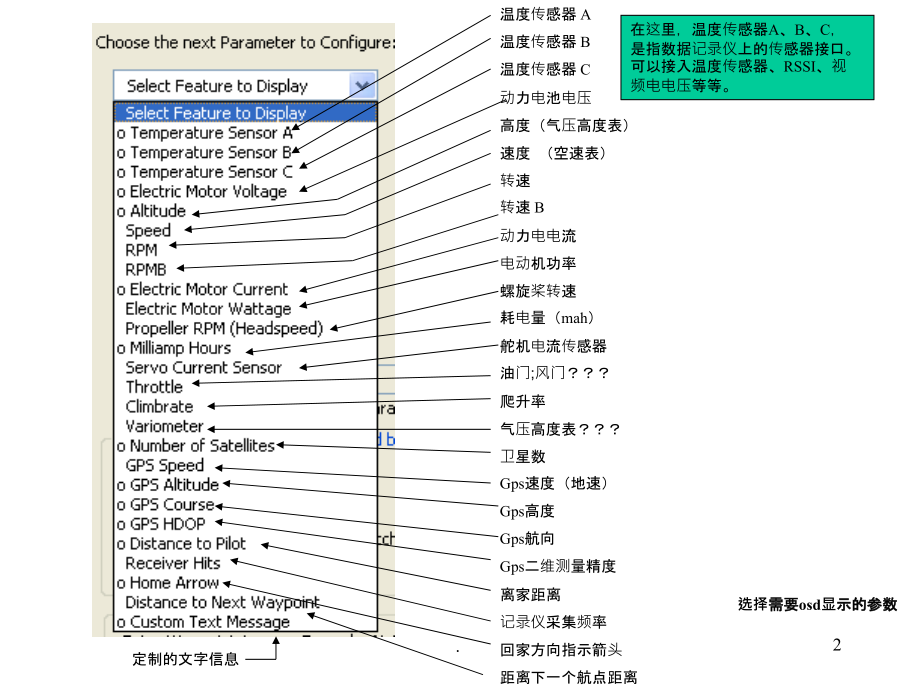

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,*,选择需要,osd,显示的参数,自定义的参数名称及屏幕上的显示位置,Osd,参数配置,如果感觉自己设置乱套了，点这里，恢复出厂设置。,1,.,温度传感器,A,温度传感器,B,温度传感器,C,动力电池电压,高度（气压高度表）,速度 （空速表）,转速,转速,B,动力电电流,电动机功率,螺旋桨转速,耗电量（,mah,）,舵机电流传感器,油门,;,风门？,爬升率,气压高度表？,卫星数,Gps,速度（地速）,Gps,高度,Gps,航向,Gps,二维测量精度,离家距离,记录仪采集频率,回家方向指示箭头,距离下一个航点距离,定制的文字信息,在这里，温度传感器,A,、,B,、,C,，是指数据记录仪上的传感器接口。可以接入温度传感器、,RSSI,、视频电电压等等。,选择需要,osd,显示的参数,2,.,配置,Osd,参数,主菜单,音频配置菜单,安全配置菜单（自动返航）,屏幕显示配置菜单,传感器和计量单位,Gps,配置菜单,人工地平线设置（红外姿态传感器,/,红外平衡）,鹰眼地面站配置菜单,鹰眼灵敏度,/,报警配置菜单,鹰眼天线运行轨迹配置菜单,气压传感器配置菜单,3,.,测试自动返航,打开或者关闭,osd,数据显示,显示当前数据或者最大值,设置电池容量（,mah,）（用于电池容量图形显示）,更改退出后光标跳至“,EXIT”,（使用遥控是设置的时候）,飞行模拟（使用该功能前切记断开电动机电源）,4,.,选择模型控制方式,选择接收机类型,失控保护通道数量,巡航速度,巡航高度,高度误差,副翼,P,增益,副翼,D,增益,转弯,P,门限,转弯,P,增益,转弯,I,增益,转弯,D,增益,5,.,设置自动换页时间（多页面显示参数时有效）,速度以梯形图形显示（战斗机界面）,高度以梯形图形显示（战斗机界面）,显示航向,显示电池,A,电压,显示电池,B,电压,显示电池,C,电压,显示十字瞄准线,屏幕水平方向调整,屏幕垂直方向调整,压缩屏幕,关闭反转显示,使用,Aux2,遥控器通道开关,Osd,数据显示,设置,Osd,数据显示反白亮度,设置,Osd,数据显示反黑亮度,显示舵机偏转量（包括油门）,6,.,自动返航和梯状图形速度表使用气压高度,自动返航和梯状图形速度表使用空速,RSSI,输入使用,Temp1,接口,电压,B,输入使用,Temp2,接口,设置电压,B,最小值,设置电压,B,最大值,电压,C,输入使用,Temp3,接口,设置电压,C,最小值,设置电压,C,最大值,自动返航最低高度,设置速度单位,设置距离单位,设置高度单位,传感器和计量单位,7,.,经纬度显示,雷达显示,雷达方向设置,雷达半径,雷达界面显示路点,设置最小卫星颗数,请求,3D GPS,数据,设置最大,HDOP,值,GPS,重新定位等待时间,距离是否使用,LOS,8,.,是否显示人工地平线,自动返航是否使用,AHI,CPD-4,是否使用缓冲线,9,.,确定天线,0,度方向,天线跟踪最小距离,使用遥测功能,10,.,是否启用电压报警,设置报警电压,遥测中断报警,选择书品输出通道,设置分集接收的灵敏度,打开分集接收通道切换提示音,11,.,选择需要校准的水平角度,输入俯仰最低角度,输入俯仰最高角度,输入水平转台速度,输入俯仰转台速度,水平转台测试,-,选择位置,俯仰转台测试,-,选择位置,强制云台保持一个位置,强制水平角度,强制 俯仰角度,12,.,13,.,
