井架搭、拆施工方案

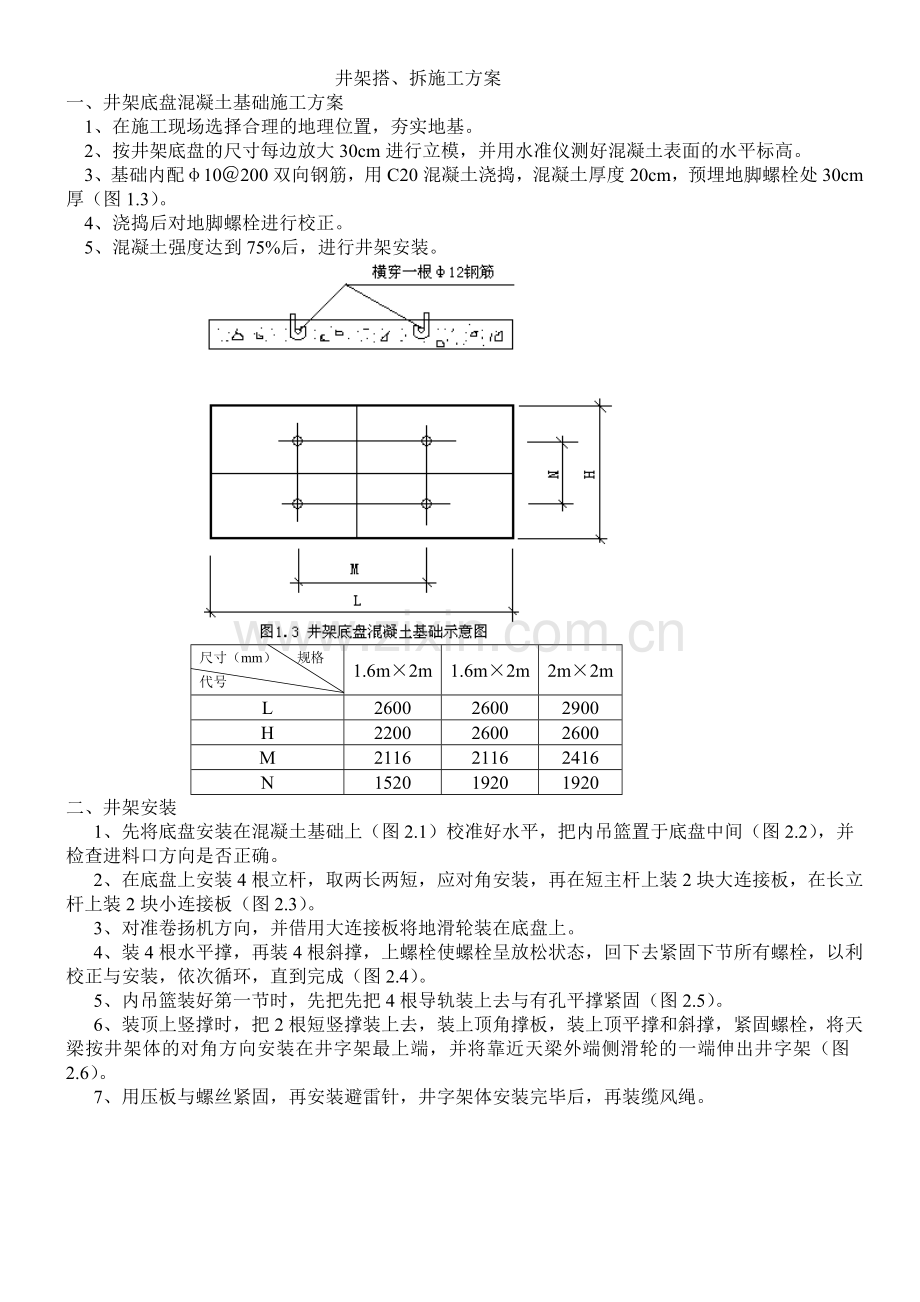

一、井架底盘混凝土基础施工方案
1、在施工现场选择合理的地理位置，夯实地基。
2、按井架底盘的尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面的水平标高。
3、基础内配φ10＠200双向钢筋，用C20混凝土浇捣，混凝土厚度20cm，预埋地脚螺栓处30cm厚（图1.3）。
4、浇捣后对地脚螺栓进行校正。
5、混凝土强度达到75%后，进行井架安装。

尺寸（mm） 规格
代号
1.6m×2m
1.6m×2m
2m×2m
L
2600
2600
2900
H
2200
2600
2600
M
2116
2116
2416
N
1520
1920
1920
二、井架安装

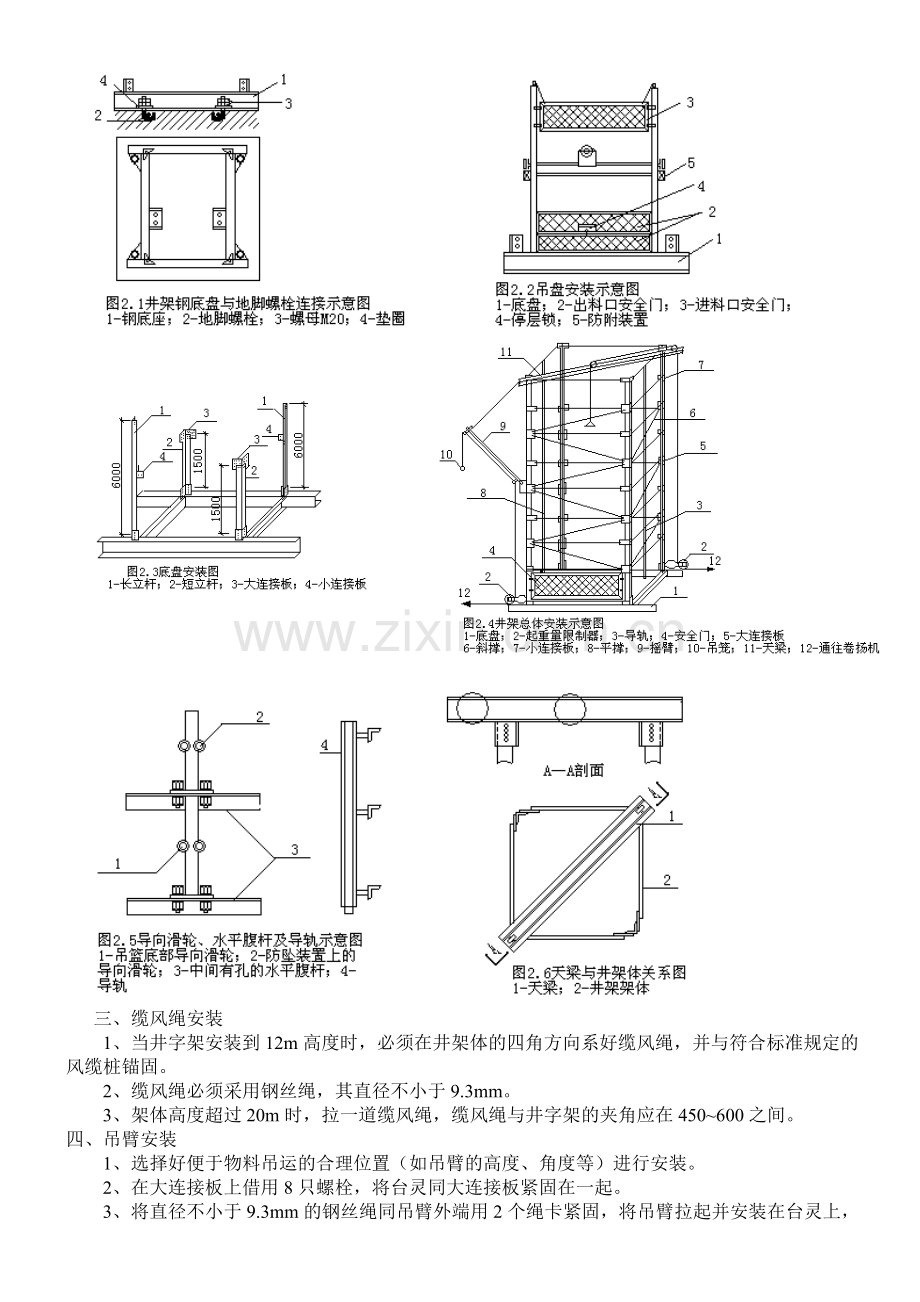

1、先将底盘安装在混凝土基础上（图2.1）校准好水平，把内吊篮置于底盘中间（图2.2），并检查进料口方向是否正确。
2、在底盘上安装4根立杆，取两长两短，应对角安装，再在短主杆上装2块大连接板，在长立杆上装2块小连接板（图2.3）。
3、对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。
4、装4根水平撑，再装4根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依次循环，直到完成（图2.4）。
5、内吊篮装好第一节时，先把先把4根导轨装上去与有孔平撑紧固（图2.5）。
6、装顶上竖撑时，把2根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图2.6）。
7、用压板与螺丝紧固，再安装避雷针，井字架体安装完毕后，再装缆风绳。

三、缆风绳安装
1、当井字架安装到12m高度时，必须在井架体的四角方向系好缆风绳，并与符合标准规定的风缆桩锚固。
2、缆风绳必须采用钢丝绳，其直径不小于9.3mm。
3、架体高度超过20m时，拉一道缆风绳，缆风绳与井字架的夹角应在450~600之间。
四、吊臂安装
1、选择好便于物料吊运的合理位置（如吊臂的高度、角度等）进行安装。
2、在大连接板上借用8只螺栓，将台灵同大连接板紧固在一起。
3、将直径不小于9.3mm的钢丝绳同吊臂外端用2个绳卡紧固，将吊臂拉起并安装在台灵上，穿好卷扬机钢丝绳。
4、用吊臂拉索将吊臂拉起，将拉索用绳卡同架体固定，使吊臂同井字架的夹角不大于60°，拉索同井字架固定处距离台灵3m以上。
五、钢丝绳安装
1、将钢丝绳穿入地滑轮，然后在井字架外侧将钢丝绳拉到天梁处，穿入天梁上的2个滑轮内，从天梁中间的滑轮把钢丝绳放下，穿过吊篮上部滑轮，往上拉到天梁地面的吊环上，用螺卡卡紧（图5.1）。
2、根据井架同卷扬机的距离加上绳筒上按照规定应留的钢丝绳圈数，确定地面钢丝绳的长度，剪断钢丝绳，把钢丝绳同卷扬机固定好。

六、井架安全装置的安装
1、安装吊篮安全门。
2、安装井架外安全门。
3、安装限载控制器。
七、井架试吊
全部安装完毕，井架必须进行轻重车试吊，吊篮内安放额定荷载，在全程起升高度内反复升降吊篮3次以上，做到井架体无变形和摇晃（目测），各滑轮组转动灵活，所有紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。确认一切正常后，报请公司主管部门检查验收，认定合格挂牌后方可使用。
八、井架安全技术措施
1、操作人员要持证上岗，严禁无证人员擅自操作，严格遵守操作规程，做到定机、定人。
2、吊篮内严禁乘人，吊臂下严禁站人。
3、吊篮、吊臂严禁同时使用。
4、严禁超负荷及超高使用。
5、由专职机修工及电工，每10d对井架进行检查，对安全门轨道进行注油，检查钢丝绳的使用情况，对达到报废程度的钢丝绳马上进行更换，对紧固螺栓的松紧情况进行检查。
