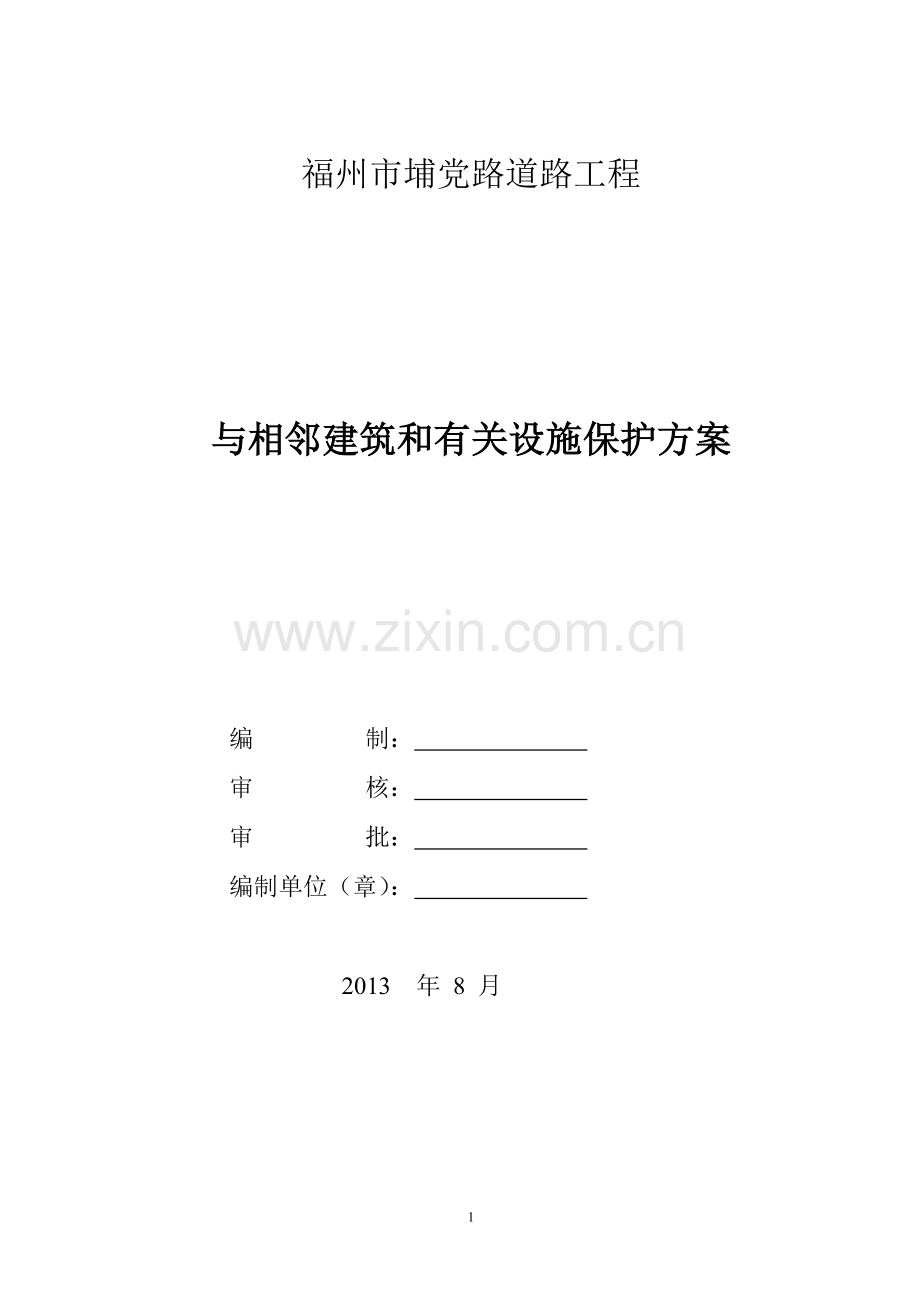

福州市埔党路道路工程

与相邻建筑和有关设施保护方案

编 制：
审 核：
审 批：
编制单位（章）：

2013 年 8 月

福建省涵城建设工程有限公司2010年9月

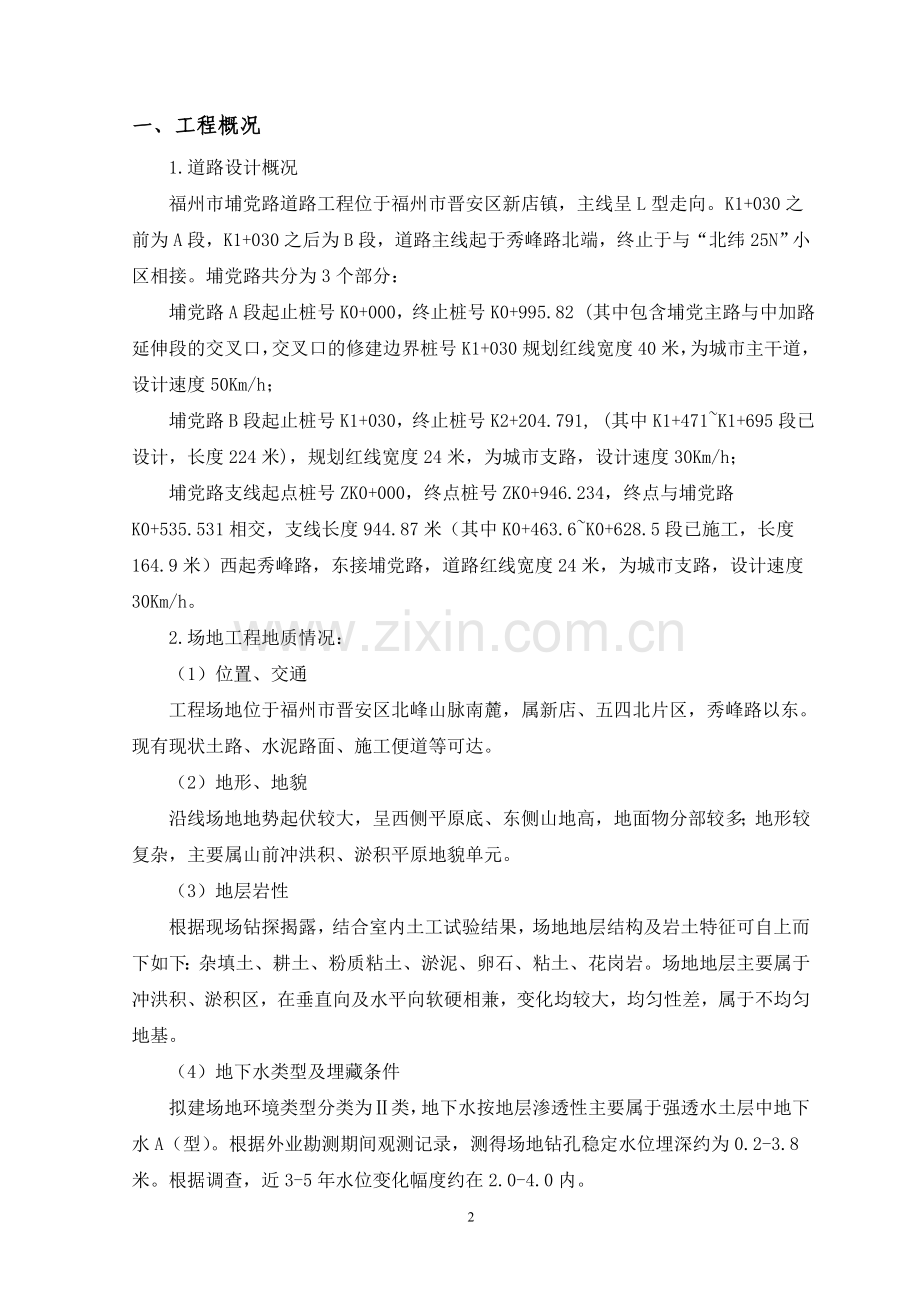

一、工程概况
1.道路设计概况
福州市埔党路道路工程位于福州市晋安区新店镇，主线呈L型走向。K1+030之前为A段，K1+030之后为B段，道路主线起于秀峰路北端，终止于与“北纬25N”小区相接。埔党路共分为3个部分：
埔党路A段起止桩号K0+000，终止桩号K0+995.82 (其中包含埔党主路与中加路延伸段的交叉口，交叉口的修建边界桩号K1+030规划红线宽度40米，为城市主干道，设计速度50Km/h；
埔党路B段起止桩号K1+030，终止桩号K2+204.791, (其中K1+471~K1+695段已设计，长度224米)，规划红线宽度24米，为城市支路，设计速度30Km/h；
埔党路支线起点桩号ZK0+000，终点桩号ZK0+946.234，终点与埔党路K0+535.531相交，支线长度944.87米（其中K0+463.6~K0+628.5段已施工，长度164.9米）西起秀峰路，东接埔党路，道路红线宽度24米，为城市支路，设计速度30Km/h。
2.场地工程地质情况：
（1）位置、交通
工程场地位于福州市晋安区北峰山脉南麓，属新店、五四北片区，秀峰路以东。现有现状土路、水泥路面、施工便道等可达。
（2）地形、地貌
沿线场地地势起伏较大，呈西侧平原底、东侧山地高，地面物分部较多；地形较复杂，主要属山前冲洪积、淤积平原地貌单元。
（3）地层岩性
根据现场钻探揭露，结合室内土工试验结果，场地地层结构及岩土特征可自上而下如下：杂填土、耕土、粉质粘土、淤泥、卵石、粘土、花岗岩。场地地层主要属于冲洪积、淤积区，在垂直向及水平向软硬相兼，变化均较大，均匀性差，属于不均匀地基。
（4）地下水类型及埋藏条件
拟建场地环境类型分类为Ⅱ类，地下水按地层渗透性主要属于强透水土层中地下水A（型）。根据外业勘测期间观测记录，测得场地钻孔稳定水位埋深约为0.2-3.8米。根据调查，近3-5年水位变化幅度约在2.0-4.0内。
场地地下水类型主要分为：上部杂填土层中的上层滞水，粉质粘土、淤泥为隔水层，中部卵石层为主要含水层，含承压水，以及下部不同风化程度的岩层中的空隙-裂隙承压水。
3．道路周边为河滩和建筑工地围墙，与相邻的建筑相距较远，受影响不大，施工过程中，桥梁承台施工需拆除现有河道挡墙，对相邻的挡墙需保护。
4.拟建建筑物下方没有文物古迹。
二、编制依据
1．《福州市埔党路道路工程工程岩土工程勘察报告》
2．福州市埔党路道路工程施工合同及施工图纸
3．《建筑基坑工程监测技术规范GB50497—2009》
4．《建筑基坑工程技术规范JGJ 120—99》
5. 现行中华人民共和国、行业及省市的一切有关法规、规范、规程及标准。
三、河道挡墙拆除施工的保护
按施工要求，在道路中心线两侧20米范围的挡墙拆除，20米范围外的挡墙需采用保护措施，计划挡墙的保护与承台基坑开挖的支护措施相结合，采用拉森钢板桩对挡墙进行保护。
挡墙拆除应按如下方法组织施工：
1、施工顺序
拆除工作面，随即进行工作面修整。
完善排水系统（在拆除过程穿插施工）。
预留沙袋、堆砌临时围堰挡墙。
以上各道施工工序可根据实际施工情况平行或穿插施工。
2、开挖工作面
承台施工前需拆除挡墙，采用分层分段拆除开挖，每层深度1.3m~1.5m，每段开挖长度10~15m，然后间隔开挖，由南往北的顺序开挖。
3、打拉森钢板桩支护
1.钢板桩打入
1.1 钢板桩的选用
    计划选用日本进口止水钢板桩进行施工，该钢板桩为小锁口，有很好的止水能力，宽40cm，重77.7kg/m，考虑到本工程地质情况的需要，拟采用桩长为12米的钢板桩。
首先在板桩堆放基地对钢板桩进行分类、整理，选用同种型号的板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号、规格、数量的钢板桩。
钢板桩进场前需要检查整理，发现缺陷随时调整，整理后在运输和堆放时尽量不使其弯曲变形，避免碰撞，尤其不能将连锁口碰坏。
桩打入前将桩尖处的凹槽底口封闭，避免泥土挤入，锁口宜涂以黄油或其它油脂，对锁口变形、锈蚀严重的钢板桩，整修矫正。转角处采用90度的转角桩。
1.3 钢板桩施工
1.3.1 施工放样与定位
（1）拆除驳岸，将施工区域控制点标明并经过复核无误后加以有效保护。
（2）利用钢管桩进行定位，在钢管桩上焊接工字钢，用工字钢来保证打出的钢板桩在一条直线上。在钢管桩露出水面部分刷上警告标志，并焊上槽钢加固，在打桩时作为导向位置及高程控制标志。
1.3.2钢板桩打入总体施工流程
钢板桩从0#台侧围堰中心开始打入第一片钢板桩，然后逐步向两边插打，在河下游合龙，最初的一、二块钢板桩的打设位置和方向要确保精度，以起到样板的作用。每完成3米测量校正1次，确保在同一直线上。每根钢板桩施打完毕后，即与槽钢焊接牢固。根据起吊能力确定逐根插打到稳定的深度，一般为2-3m，待全部插打完毕后再依次打到设计标高。钢板桩合龙通过精确计算，确定龙口位置，配置相应规格的异形钢板桩，现场实测异形钢板桩的角度和尺寸，根据实际切割焊接异形钢板桩，以确保整个围堰的密封性。
1.3.3钢板桩打入施工工艺
（1）履带吊停在离打桩点就近的钢平台，侧向施工，便于测量人员观察。挂上振动锤，升高，理顺油管及电缆。
（2）锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起锤。
（3）待钢板桩尖离开水面30cm时，停止上升。锤下降，使桩至夹口中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。
（4）对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至淤泥以下一定深度不能下降为止。
（5） 试开打桩锤30秒左右，停止振动，利用锤惯性打桩至坚实土层，开动振动锤打桩下降，控制打桩锤下降的速度，尽可能的使桩保持竖直，以便锁口能顺利咬合，提高止水能力。
（6） 板桩至设计高度前40cm时，停止振动，振动锤因惯性继续转动一定时间，打桩至设计高度。
（7） 松开液压夹口，锤上升，打第二根桩，以上类推至打完所有桩。
打桩前一般应在锁口内涂以黄油、锯末等混合物，在打完钢板桩后，开始进行钢板桩围堰内的止水处理。
1.4施工注意事项
（1）导向桩打好之后，以槽钢焊接牢固，确保导向桩不晃动，以便打桩时提高精确度。
（2）线桩插打，钢板桩起吊后人力将桩插入锁口，动作缓慢，防止损坏锁口，插入后可稍松吊绳，使桩凭自重滑入。
（3）钢板桩振动插打到小于设计标高40cm时，小心施工，防止超深发生。
（4）封口时，精确计算异形钢板桩的尺寸，确保止水质量。
2.围堰抽水与支撑
钢板桩围堰封闭后进行抽水，抽水过程中应严格控制抽水速度和抽水高度，并在围堰顶端设置一道安全支撑。
当抽水达到预定的深度后，应及时加支撑防护。钢板桩全部焊接牢固到导向槽钢上。
考虑到本工程施工场地很小，水下地质情况较差，周围动荷载和主动土压力较大，因此决定在围堰内部采用I40A的工字钢做成骨架进行支撑，以保证安全。
3.防渗与堵漏
钢板桩打入之前一般应在锁口内涂以黄油、锯末等混合物。当锁口不紧密漏水时，用棉絮等在内侧嵌塞，外侧包裹一层防水彩条布，起到防水和减小水压力的双重效果，抽水时同时在外侧水中漏缝处撒大量木屑或谷糠和炉渣的混合物，使其由水夹带至漏水处自行堵塞，在桩脚漏水处，采用局部砼封底等措施。若漏水严重，堵漏困难时，在钢板桩外侧补打木桩围堰，木桩围堰内侧铺设彩条布，在彩条布与钢板桩围堰间填筑粘土进行封堵。
四、钢板桩拔除
1．施工要点
（1）钢板桩拔除采用振动锤，作业前对每个板桩的打入情况，作详细调查，以此判断拔桩作业的难易程度。
  （2）在台身浇筑完成后，进行支撑的切割工作，用吊车进行拔桩。
  （3）在内支撑全部拆除完成后，进行钢板桩的拔除。在拔桩时，采用振动锤进行拔除，拔一根清理一根。并及时运走，以保证场地的清洁。
2．拔桩注意事项
  （1）为防止将临近板桩同时拔出，宜将钢板桩和加固的槽钢逐根割断。
  （2）先割除钢板桩的支撑，然后再拔围堰钢板桩。
  （3）拔出的钢板桩应及时清除土砂，涂以油脂。变形较大的板桩需调直，完整的板桩要及时运出工地，堆置在平整的场地上。
  （4）将钢板桩用振动锤再复打一次，可克服土的黏附力。
  （5）按与打板桩顺序相反的次序拔桩。
五、质量保证措施
1． 质量保证措施
建立健全质量安全管理网络，分工明确，责任到人，及时发现和清除各种质量安全隐患，防患于未然。
（1）以项目经理为质量第一负责人，任命1至2名合适的有资格人员负责质量管理方面的工作，并保持与设计施工等各方面有效协调。
（2）各种原材料，半成品严格按质量要求进行采购。钢板桩送到现场后，应及时检查、分类、编号，钢板桩锁口应以一块长1.5～2.0m标准钢板桩进行滑动检查，凡锁口不合应进行修正合格后方能使用。
（3） 钢板桩质量要求
a、桩的垂直度控制在1%以内；
b、桩底高程误差控制在10cm左右；
c、沉桩要连续，不允许出现不连锁现象；
d、桩的平面位移控制在15cm以内。
（4）在使用拼接接长的钢板桩时，钢板桩的拼接接头不能在围堰的同一断面上，而且相邻桩的接头上下错开至少2m，所以，在组拼钢板桩时要预先配桩，在运输、存放时，按插桩顺利堆码，插桩时按规定的顺序吊插。
（5）钢板桩围堰在使用过程中，防止围堰内水位高于围堰外水位。在低水位处设置连通管，到围堰内抽水时，再予封闭，在围堰内抽水时，钢板桩锁口漏水，在围堰外撒大量细煤渣、木屑、谷糠等细物，借漏水的吸力附于锁口内堵水，或者在围堰内用板条、棉絮等楔入锁口内嵌缝，撒煤渣等物堵漏时，要考虑水流方向并尽量接近漏缝，漏缝较深时，用袋装下放到漏缝附近处徐徐倒撒，同时当围堰内抽水至各层支撑导梁处，逐层将导梁与钢板桩之间的缝隙用木楔楔紧，使导梁受力均匀。
2 .工期保证措施
（1）、项目经理部立即开展工作，调遣具有丰富同类工程施工经验和责任心强的工程技术、经济、行政等各类专业管理人员和施工队伍上场。
（2）、实行项目法施工管理方式，做到统一组织、统一管理、统一计划协调、统一物资供应、统一资金收付。各施工队伍在项目经理部的统一领导下，互相协作配合共同完成所承担的施工任务。
（3）、发挥整体优势，对施工队伍实行动态管理，合理组合。（4）、加强现场的思想政治工作，抓住时机，开展以比质量、比安全、比进度、比效益的劳动竞赛，使每一位参加施工的职工都充满责任感、荣誉感和紧迫感，发挥出最大的积极性。
（5）、正确处理好与当地政府及兄弟单位的关系，取得各方面的支持与配合，为施工生产创造一个良好的外部环境。
六、安全文明保证措施
1、机械设备安全保证措施
（1）、机械设备操作人员（或驾驶员）必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机（车）操作。
（2）、机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
（3）、机械设备发生故障后及时检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。
（4）、机械操作人员做好各项记录，达到准确、及时，严格贯彻操作制度，认真执行清洁、润滑、坚固、防腐、安全的十字作业法。（5）、设备及工具摆放整齐，不得随意摆放。
2、 安全文明施工
（1）、进入现场施工人员必须佩戴安全帽，讲究文明用语，杜绝打架斗殴，酗酒等不文明行为。（2）、泥浆与运土车出场，轮胎要清洗干净。（3）、注意工地防火，现场要摆放防火器材。
3、水上作业安全措施
（1）、合理安排作业区域和时间，保证施工人员正常工作。
（2）、作业区域在河道和两侧河岸进行围挡，设置安全警示标语。
（3）、水上施工平台必须有标识和防护栏，夜河道作业区域应布置警示照明灯。
（4）、水上作业人员必须配备救生衣，做到一人一套，安全施工。
（5）、施工现场必须要备有落水救生设施：救生圈2～3个、救生绳1～2根。
（6）、与当地医疗保健和消防等部门保持密切联系，做到有备无患。
（7）、现场必须配足足够的消防设备。
