落地式脚手架搭设技术交底.doc

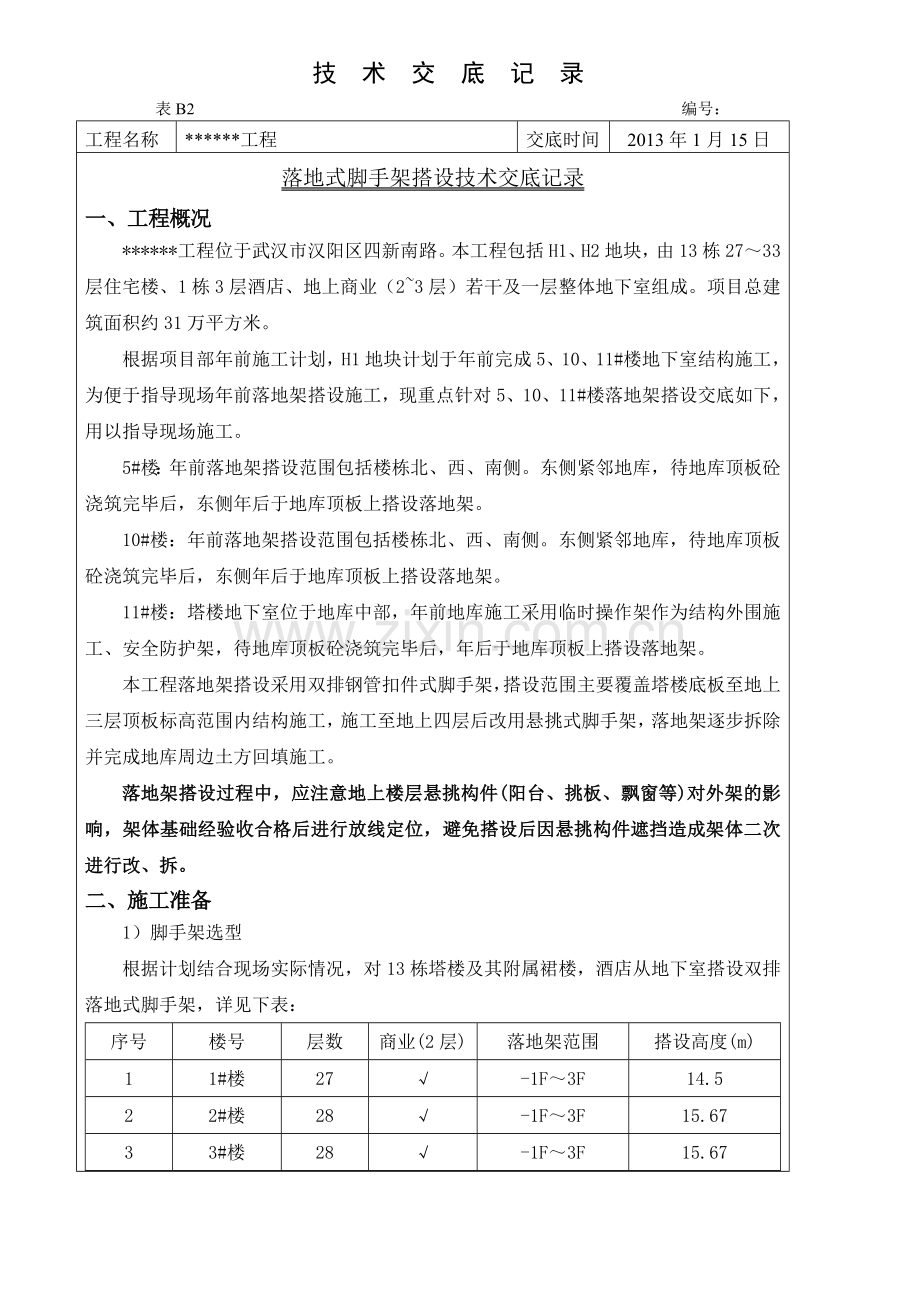

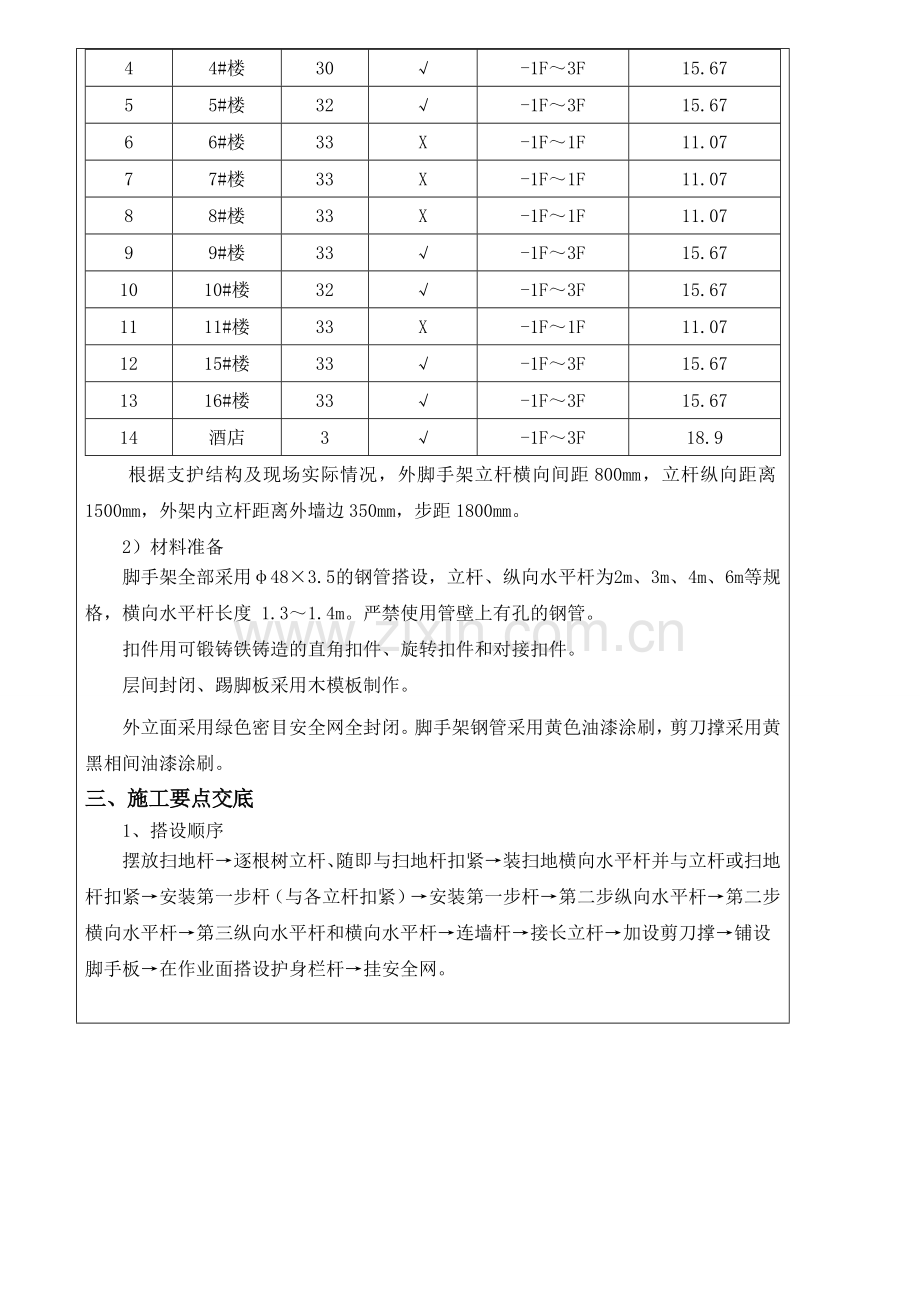

技 术 交 底 记 录表B2 编号：工程名称*工程交底时间 2013年1月15日落地式脚手架搭设技术交底记录一、工程概况*工程位于武汉市汉阳区四新南路。本工程包括H1、H2地块，由13栋2733层住宅楼、1栋3层酒店、地上商业（23层）若干及一层整体地下室组成。项目总建筑面积约31万平方米。根据项目部年前施工计划，H1地块计划于年前完成5、10、11#楼地下室结构施工，为便于指导现场年前落地架搭设施工，现重点针对5、10、11#楼落地架搭设交底如下，用以指导现场施工。5#楼：年前落地架搭设范围包括楼栋北、西、南侧。东侧紧邻地库，待地库顶板砼浇筑完毕后，东侧年后于地库顶板上搭设落地架。10#楼：年前落地架搭设范围包括楼栋北、西、南侧。东侧紧邻地库，待地库顶板砼浇筑完毕后，东侧年后于地库顶板上搭设落地架。11#楼：塔楼地下室位于地库中部，年前地库施工采用临时操作架作为结构外围施工、安全防护架，待地库顶板砼浇筑完毕后，年后于地库顶板上搭设落地架。本工程落地架搭设采用双排钢管扣件式脚手架，搭设范围主要覆盖塔楼底板至地上三层顶板标高范围内结构施工，施工至地上四层后改用悬挑式脚手架，落地架逐步拆除并完成地库周边土方回填施工。落地架搭设过程中，应注意地上楼层悬挑构件(阳台、挑板、飘窗等)对外架的影响，架体基础经验收合格后进行放线定位，避免搭设后因悬挑构件遮挡造成架体二次进行改、拆。二、施工准备 1）脚手架选型根据计划结合现场实际情况，对13栋塔楼及其附属裙楼，酒店从地下室搭设双排落地式脚手架，详见下表：序号楼号层数商业(2层)落地架范围搭设高度(m)11#楼27-1F3F14.522#楼28-1F3F15.6733#楼28-1F3F15.6744#楼30-1F3F15.6755#楼32-1F3F15.6766#楼33X-1F1F11.0777#楼33X-1F1F11.0788#楼33X-1F1F11.0799#楼33-1F3F15.671010#楼32-1F3F15.671111#楼33X-1F1F11.071215#楼33-1F3F15.671316#楼33-1F3F15.6714酒店3-1F3F18.9根据支护结构及现场实际情况，外脚手架立杆横向间距800mm，立杆纵向距离1500mm，外架内立杆距离外墙边350mm，步距1800mm。 2）材料准备脚手架全部采用483.5 的钢管搭设，立杆、纵向水平杆为2m、3m、4m、6m 等规格，横向水平杆长度 1.31.4m。严禁使用管壁上有孔的钢管。扣件用可锻铸铁铸造的直角扣件、旋转扣件和对接扣件。层间封闭、踢脚板采用木模板制作。外立面采用绿色密目安全网全封闭。脚手架钢管采用黄色油漆涂刷，剪刀撑采用黄黑相间油漆涂刷。三、施工要点交底1、搭设顺序摆放扫地杆逐根树立杆、随即与扫地杆扣紧装扫地横向水平杆并与立杆或扫地杆扣紧安装第一步杆（与各立杆扣紧）安装第一步杆第二步纵向水平杆第二步横向水平杆第三纵向水平杆和横向水平杆连墙杆接长立杆加设剪刀撑铺设脚手板在作业面搭设护身栏杆挂安全网。 2、脚手架搭设施工工艺2.1立杆1、立杆采用单立杆。立杆纵向间距1500mm，横向间距800mm，内立杆距墙皮距离350mm，步高1.8m。钢管接长采用对接扣件。2、立杆采用4m、6m长钢管搭设，接头采用对接扣件对接，对接应符合以下要求：对接接头扣件开口方向应向下或向内，以防雨水进入。立杆上的对接扣件应交错布置，相邻立杆接头位置的错开不小于500mm。各接头与中心节点相距不应大于步距的1/3即600mm。立杆接头位置如下图所示。脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。2.2 纵向水平杆1、纵向水平杆设置于立杆的内侧、横向水平杆之下，并采用直角扣件与立杆扣紧，转角处伸出外架150-200 mm。2、纵向水平杆一般采用对接扣件连接，至边角处也可采用搭接。对接、搭接应符合以下要求：对接接头应交错布置，不应设在同跨内，相邻接头水平距离不应小于500mm，与相近立杆的距离不大于立杆纵距的1/3，即500mm。搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。3、纵向水平杆的长度一般不宜小于3 跨，并不大于6m。4、所有外架外侧纵向水平杆间均设置腰杆，腰杆的搭设要求同纵向水平杆。2.3 横向水平杆1、每一主节点处必须设置一根横向水平杆，横向水平杆长度1.15，采用直角扣件扣紧在纵向水平杆上且严禁拆除，该杆的轴线偏离主节点的距离不应大于150mm。2、操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。3、横向水平杆伸出大横杆外的长度应控制在150200mm。4、两根横向水平杆间需加设小横杆，小横杆距建筑物距离为350mm。2.4 剪刀撑1、每道剪刀撑跨越立杆的根数为57根，宽度不小于6m，剪刀撑，沿脚手架全高及外侧方向连续设置，剪刀撑与地面成4560角；剪刀撑主要采用6m长钢管，最下面的斜杆与立杆的连接点地面不应大于500mm，斜杆接长采用搭接，除斜杆两端扣紧外，中应间增加24个扣结点。2、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。2.5 连墙件为防止外架受水平力产生变形，外架应和结构进行拉结，拉结采用在楼板上预埋短钢管，再用连墙杆将外架与短钢管间连接起来。在每跨范围内，凡遇结构柱处均设置抱柱连接件。连墙件的垂直间距按层高每层设置，水平间距4.5m。连墙杆应呈水平设置，当不能水平设置时，与脚手架连接的一端可稍下斜连接，严禁外高内低上斜连接，并在外排大接点处与下一层的抛撑杆连成稳定的三角形支撑体。结构连接件处均采用双扣件连接。2.6 抛撑当脚手架下部暂不能设连墙件时应采取防倾覆措施。在设置第一排连墙件前，应约每隔6跨设一道抛撑，以确保架子稳定。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角为4560之间；抛撑连接点中心至主节点的距离不大于150mm。抛撑在连墙件搭设后方可拆除。 2.7安全网与层间隔断 1、脚手架外侧立面采用1.8m6m绿色密目式安全网进行封闭。用18#铁丝穿过绑扎孔将安全网绑扎与在纵向水平杆上，安全网的接头处应满扎。 2、在架体底座处楼面与外架间以及内立杆到结构边的范围内采用模板及木枋进行封闭，并设200mm高的挡脚板,防止坠物伤人,挡板外侧刷黄黑油漆。在操作层设水平兜网，并满铺脚手板,外侧用脚手板设置临时挡板。在架体高度方向每不大于10米设置一道水平硬质封闭，水平安全网接口处必须连接严密。安全网必须与结构连接严密牢固。严禁使用损坏和腐朽的安全网。 3、部分架体靠近马路或加工棚等设施临近塔楼，楼层坠物隐患较高楼栋，脚手架外侧必须设置钢板网，防止坠物穿破安全网伤人。钢板网设置在安全网内侧，用14铅丝与外架钢管间绑牢，为便于周转使用，宜采用定型化钢板网，钢板网宽度采用1800mm。 2.8脚手板 1、脚手板一般应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。 2、脚手板应铺设严密、牢固、平稳，脚手板两端用14#铅丝固定牢靠。 2.9护栏和挡脚板 在铺脚手板的操作层上必须在外排立杆内侧距脚手板面1000mm处设一道护栏。 2.10扫地杆 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。其连接方式及接头位置同纵向水平杆。 2.11刷油漆 所有外架外侧横杆、立杆、腰杆必须刷上黄色工程漆，剪刀撑必须刷成黄黑相间的工程漆。四、质量标准 外脚手架检查项目一览表项次项目技术要求允许偏差（mm）检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-10 2立杆垂直度最后验收垂直度100经纬仪搭设中检查的垂直度H=27H=1020H=2040H=3060H=4080H=50100中间档次采用插值法3 间距步距20钢板尺纵距50横距204纵向水平杆高差一根杆的两端20水平仪同跨内两根纵向水平杆高 差105双排脚手架横向水平杆外伸长度偏 差外伸200mm-50钢板尺外脚手架检查项目一览表项次项目技术要求示意图检查方法与工具6扣件安装主节点处各扣件中心点相互距离a150mm钢卷尺同步立杆上两个相隔对接扣件的高差a500mm钢卷尺立杆上的对接扣件置主节点的距离ah/3(600mm)钢卷尺纵向水平杆的对接扣件置主节点的距离al3(150mm)钢卷尺扣件螺栓拧紧扭力矩4060Nm扭力扳手7剪刀撑斜杆与地面的倾角45o60o角尺8脚手板外伸长度对接a=130150mml300mm钢卷尺搭接a100mml200mm钢卷尺五、脚手架使用注意事项1、为避免外架高空坠物，架体上不得存放施工材料，并应确保每日架体工完场清。2、作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。3、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件、安全网和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应临时加固措施，并在作业完毕后，及时予以恢复。4、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。5、人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。6、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。7、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。8、在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。9、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物，并同时准备防火措施。一旦着火时，及时予以扑灭。10、在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落人安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。11、在架上运送材料经过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。六、脚手架检查与验收6.1 脚手架及其地基基础应在下列阶段进行检查与验收：1、基础完工后及脚手架搭设前；2、作业层上施加荷载前；3、每搭设完6m8m高度后；4、达到设计高度后；5、遇有六级强风及以上风或大雨后；6、停用超过一个月。6.2 应根据下列技术文件进行脚手架检查、验收：1、第四项质量标准的规定；2、专项施工方案及变更文件；3、技术交底文件；6.3 脚手架使用中，应定期检查下列要求内容：1、杆件的设置和连接，连墙件、支撑、门洞桁架等的构造应符合本规范和专项施工方案要求；2、地基应无积水，底座应无松动，立杆应无悬空；3、扣件螺栓应无松动；4、应无超载使用。6.4 脚手架检查与验收相关规范检查表可详JGJ130-2011第八、九章及附录D。七、脚手架拆除 1、脚手架在拆除前应检查扣件连接、连墙件、支撑体系等是否符合构造要求，并由单位工程负责人组织进行拆除安全技术交底，清除脚手架上杂物及地面障碍，根据检查结果确定拆除顺序和措施，并经主管部门批准后方可实施。2、划分作业区，地面专人指挥，严禁非作业人员入内。3、按照先搭后拆，后搭先拆为原理，拆除顺序如下：先拆安全网转移木跳板板（放入下步架）小横杆大横杆该步连墙件立杆转入下步架（循环）。4、高处作业人员必须戴安全帽，系安全带，穿防滑鞋。安全带应高挂低用，并应挂在建筑物结构上。5、拆除作业必须由上而下逐层进行，严禁上下同时作业。6、连墙杆必须随拆除脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于 2 步，若高差大于 2 步应增设连墙件加固。7、卸料时各构配件严禁抛掷至地面。当天拆的钢管、扣件，当天清理归堆码放。8、拆除时，现场无塔吊，钢管等材料由每层的洞口传递下来，传递时，每层一人双手握住钢管向下传递，当下层工人双手接住钢管时，上层工人才能松手。这样依次传到地面，归堆码放。9、拆除过程中应将已松开连接的杆配件及时拆除运走，避免误扶和误靠已松脱连接的杆件。10、在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。八、安全文明施工1、搭设人员必须式经过考核合格的专业架子工，必须持证上岗，不允许患高血压、心脏病病人上岗。2、搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。3、施工作业层不得超载，不得将模板支架、缆风绳、混凝土输送管等固定在脚手架上，同时严禁悬挂起重设备。4、六级及六级以上的大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应及时扫除积雪，脚手架四角设避雷针，大风雨等恶劣天气过后要对脚手架进行全面检查保修。5、在脚手架使用期间，严禁拆除下列杆件：主节点处的纵横向水平杆、连墙杆件。6、在脚手架上进行电气焊作业时，应采用石棉布将作业点下部进行封闭，防止火花溅落至下层，同时在下层应有看火人员及灭火设备。7、作业层不超过二步架同时施工，钢管严禁单点起吊。8、搭拆脚手架时地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。9、搭设脚手架的材料要堆放整齐，不得随地乱丢。使用完毕的材料应及时回收，该归堆的归堆，该入库的入库。10、所有的扣件必须全部拆除干净，不许扣在钢管上，窗台顶板上不许搁置扣件、架料以免疏漏。11、拆除架子某个部位时，必须先报告质安员以便疏散下部人员，架体拆除时，下部不得有人施工。12、应定期检查外脚手架，及时将脚手架上的垃圾及杂务清理干净。13、搭拆脚手架的严禁抛接钢管、扣件、扳手等材料及工具。14、脚手架拆除的钢管、跳板、扣件及安全网应及时转运至指定地点，禁止随地堆放。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。
